Компресор

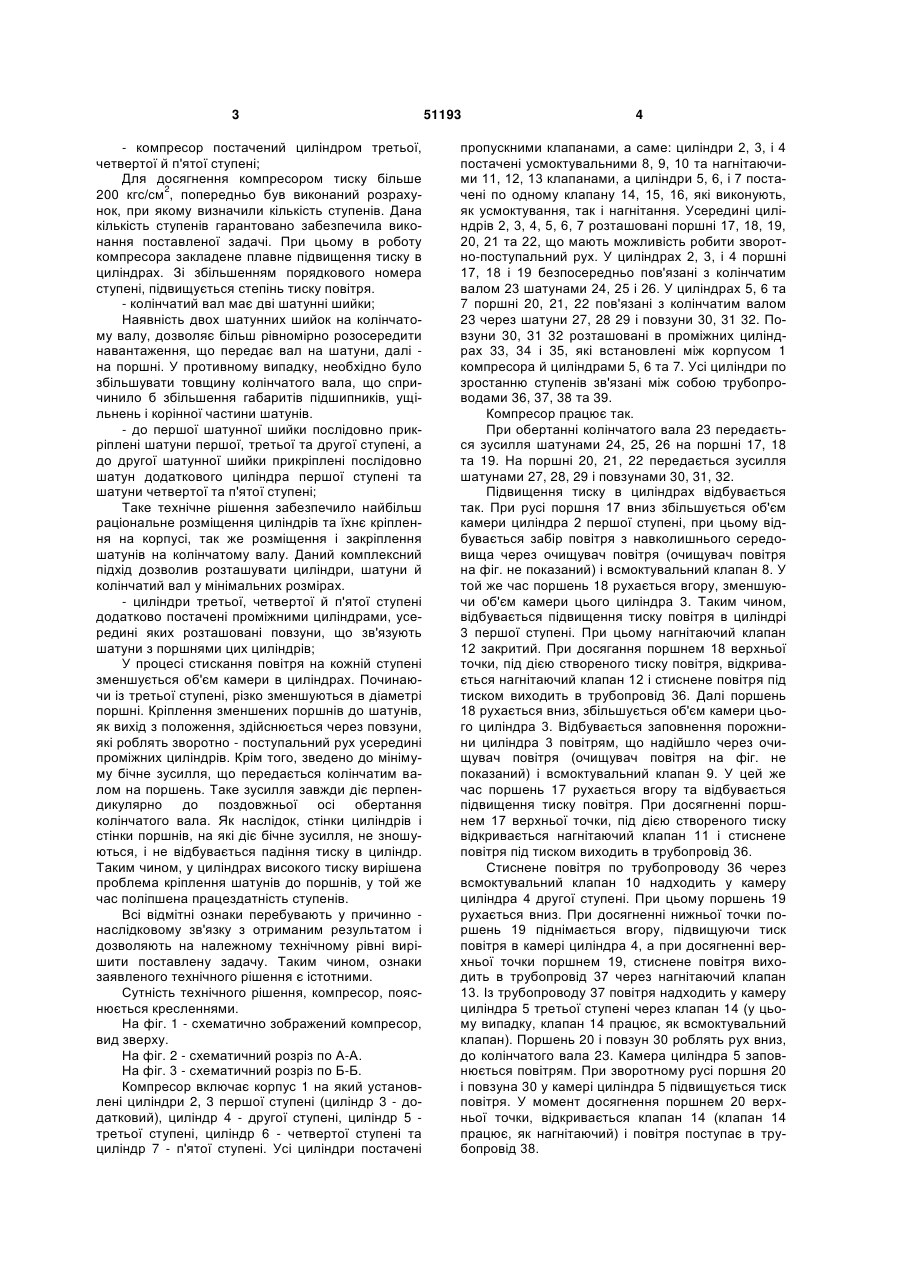

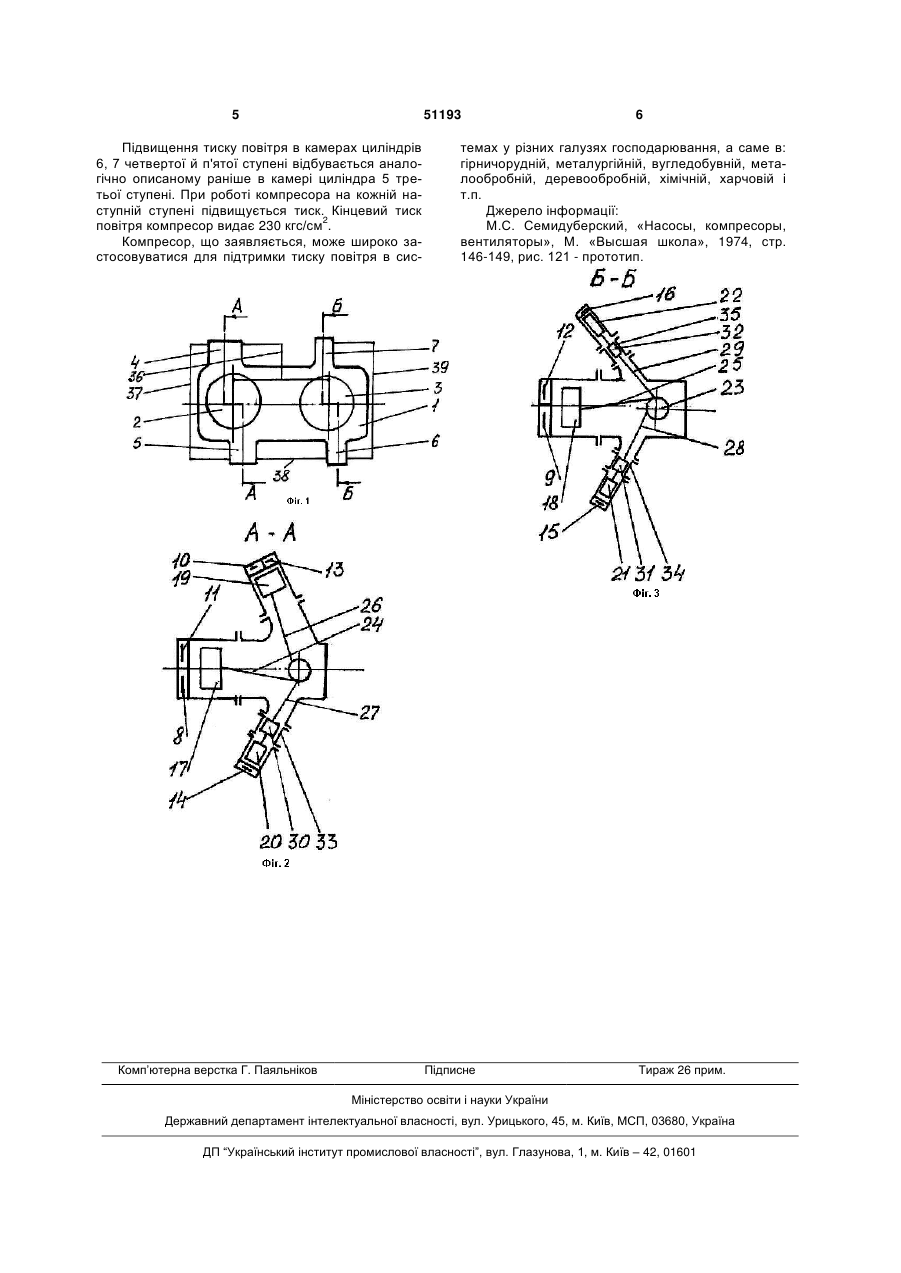

Компресор, що включає корпус, до якого прикріплені циліндри першого та другого ступенів, які містять пропускні клапани, усередині циліндрів розташовані поршні, що мають можливість здійснювати зворотно-поступальний рух, зв'язані вони шатунами з колінчатим валом, який відрізняється 3 - компресор постачений циліндром третьої, четвертої й п'ятої ступені; Для досягнення компресором тиску більше 200 кгс/см2, попередньо був виконаний розрахунок, при якому визначили кількість ступенів. Дана кількість ступенів гарантовано забезпечила виконання поставленої задачі. При цьому в роботу компресора закладене плавне підвищення тиску в циліндрах. Зі збільшенням порядкового номера ступені, підвищується степінь тиску повітря. - колінчатий вал має дві шатунні шийки; Наявність двох шатунних шийок на колінчатому валу, дозволяє більш рівномірно розосередити навантаження, що передає вал на шатуни, далі на поршні. У противному випадку, необхідно було збільшувати товщину колінчатого вала, що спричинило б збільшення габаритів підшипників, ущільнень і корінної частини шатунів. - до першої шатунної шийки послідовно прикріплені шатуни першої, третьої та другої ступені, а до другої шатунної шийки прикріплені послідовно шатун додаткового циліндра першої ступені та шатуни четвертої та п'ятої ступені; Таке технічне рішення забезпечило найбільш раціональне розміщення циліндрів та їхнє кріплення на корпусі, так же розміщення і закріплення шатунів на колінчатому валу. Даний комплексний підхід дозволив розташувати циліндри, шатуни й колінчатий вал у мінімальних розмірах. - циліндри третьої, четвертої й п'ятої ступені додатково постачені проміжними циліндрами, усередині яких розташовані повзуни, що зв'язують шатуни з поршнями цих циліндрів; У процесі стискання повітря на кожній ступені зменшується об'єм камери в циліндрах. Починаючи із третьої ступені, різко зменшуються в діаметрі поршні. Кріплення зменшених поршнів до шатунів, як вихід з положення, здійснюється через повзуни, які роблять зворотно - поступальний рух усередині проміжних циліндрів. Крім того, зведено до мінімуму бічне зусилля, що передається колінчатим валом на поршень. Таке зусилля завжди діє перпендикулярно до поздовжньої осі обертання колінчатого вала. Як наслідок, стінки циліндрів і стінки поршнів, на які діє бічне зусилля, не зношуються, і не відбувається падіння тиску в циліндр. Таким чином, у циліндрах високого тиску вирішена проблема кріплення шатунів до поршнів, у той же час поліпшена працездатність ступенів. Всі відмітні ознаки перебувають у причинно наслідковому зв'язку з отриманим результатом і дозволяють на належному технічному рівні вирішити поставлену задачу. Таким чином, ознаки заявленого технічного рішення є істотними. Сутність технічного рішення, компресор, пояснюється кресленнями. На фіг. 1 - схематично зображений компресор, вид зверху. На фіг. 2 - схематичний розріз по А-А. На фіг. 3 - схематичний розріз по Б-Б. Компресор включає корпус 1 на який установлені циліндри 2, 3 першої ступені (циліндр 3 - додатковий), циліндр 4 - другої ступені, циліндр 5 третьої ступені, циліндр 6 - четвертої ступені та циліндр 7 - п'ятої ступені. Усі циліндри постачені 51193 4 пропускними клапанами, а саме: циліндри 2, 3, і 4 постачені усмоктувальними 8, 9, 10 та нагнітаючими 11, 12, 13 клапанами, а циліндри 5, 6, і 7 постачені по одному клапану 14, 15, 16, які виконують, як усмоктування, так і нагнітання. Усередині циліндрів 2, 3, 4, 5, 6, 7 розташовані поршні 17, 18, 19, 20, 21 та 22, що мають можливість робити зворотно-поступальний рух. У циліндрах 2, 3, і 4 поршні 17, 18 і 19 безпосередньо пов'язані з колінчатим валом 23 шатунами 24, 25 і 26. У циліндрах 5, 6 та 7 поршні 20, 21, 22 пов'язані з колінчатим валом 23 через шатуни 27, 28 29 і повзуни 30, 31 32. Повзуни 30, 31 32 розташовані в проміжних циліндрах 33, 34 і 35, які встановлені між корпусом 1 компресора й циліндрами 5, 6 та 7. Усі циліндри по зростанню ступенів зв'язані між собою трубопроводами 36, 37, 38 та 39. Компресор працює так. При обертанні колінчатого вала 23 передається зусилля шатунами 24, 25, 26 на поршні 17, 18 та 19. На поршні 20, 21, 22 передається зусилля шатунами 27, 28, 29 і повзунами 30, 31, 32. Підвищення тиску в циліндрах відбувається так. При русі поршня 17 вниз збільшується об'єм камери циліндра 2 першої ступені, при цьому відбувається забір повітря з навколишнього середовища через очищувач повітря (очищувач повітря на фіг. не показаний) і всмоктувальний клапан 8. У той же час поршень 18 рухається вгору, зменшуючи об'єм камери цього циліндра 3. Таким чином, відбувається підвищення тиску повітря в циліндрі 3 першої ступені. При цьому нагнітаючий клапан 12 закритий. При досягання поршнем 18 верхньої точки, під дією створеного тиску повітря, відкривається нагнітаючий клапан 12 і стиснене повітря під тиском виходить в трубопровід 36. Далі поршень 18 рухається вниз, збільшується об'єм камери цього циліндра 3. Відбувається заповнення порожнини циліндра 3 повітрям, що надійшло через очищувач повітря (очищувач повітря на фіг. не показаний) і всмоктувальний клапан 9. У цей же час поршень 17 рухається вгору та відбувається підвищення тиску повітря. При досягненні поршнем 17 верхньої точки, під дією створеного тиску відкривається нагнітаючий клапан 11 і стиснене повітря під тиском виходить в трубопровід 36. Стиснене повітря по трубопроводу 36 через всмоктувальний клапан 10 надходить у камеру циліндра 4 другої ступені. При цьому поршень 19 рухається вниз. При досягненні нижньої точки поршень 19 піднімається вгору, підвищуючи тиск повітря в камері циліндра 4, а при досягненні верхньої точки поршнем 19, стиснене повітря виходить в трубопровід 37 через нагнітаючий клапан 13. Із трубопроводу 37 повітря надходить у камеру циліндра 5 третьої ступені через клапан 14 (у цьому випадку, клапан 14 працює, як всмоктувальний клапан). Поршень 20 і повзун 30 роблять рух вниз, до колінчатого вала 23. Камера циліндра 5 заповнюється повітрям. При зворотному русі поршня 20 і повзуна 30 у камері циліндра 5 підвищується тиск повітря. У момент досягнення поршнем 20 верхньої точки, відкривається клапан 14 (клапан 14 працює, як нагнітаючий) і повітря поступає в трубопровід 38. 5 51193 Підвищення тиску повітря в камерах циліндрів 6, 7 четвертої й п'ятої ступені відбувається аналогічно описаному раніше в камері циліндра 5 третьої ступені. При роботі компресора на кожній наступній ступені підвищується тиск. Кінцевий тиск повітря компресор видає 230 кгс/см2. Компресор, що заявляється, може широко застосовуватися для підтримки тиску повітря в сис Комп’ютерна верстка Г. Паяльніков 6 темах у різних галузях господарювання, а саме в: гірничорудній, металургійній, вугледобувній, металообробній, деревообробній, хімічній, харчовій і т.п. Джерело інформації: М.С. Семидуберский, «Насосы, компресоры, вентиляторы», М. «Высшая школа», 1974, стр. 146-149, рис. 121 - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
