Привід круглов’язальної машини

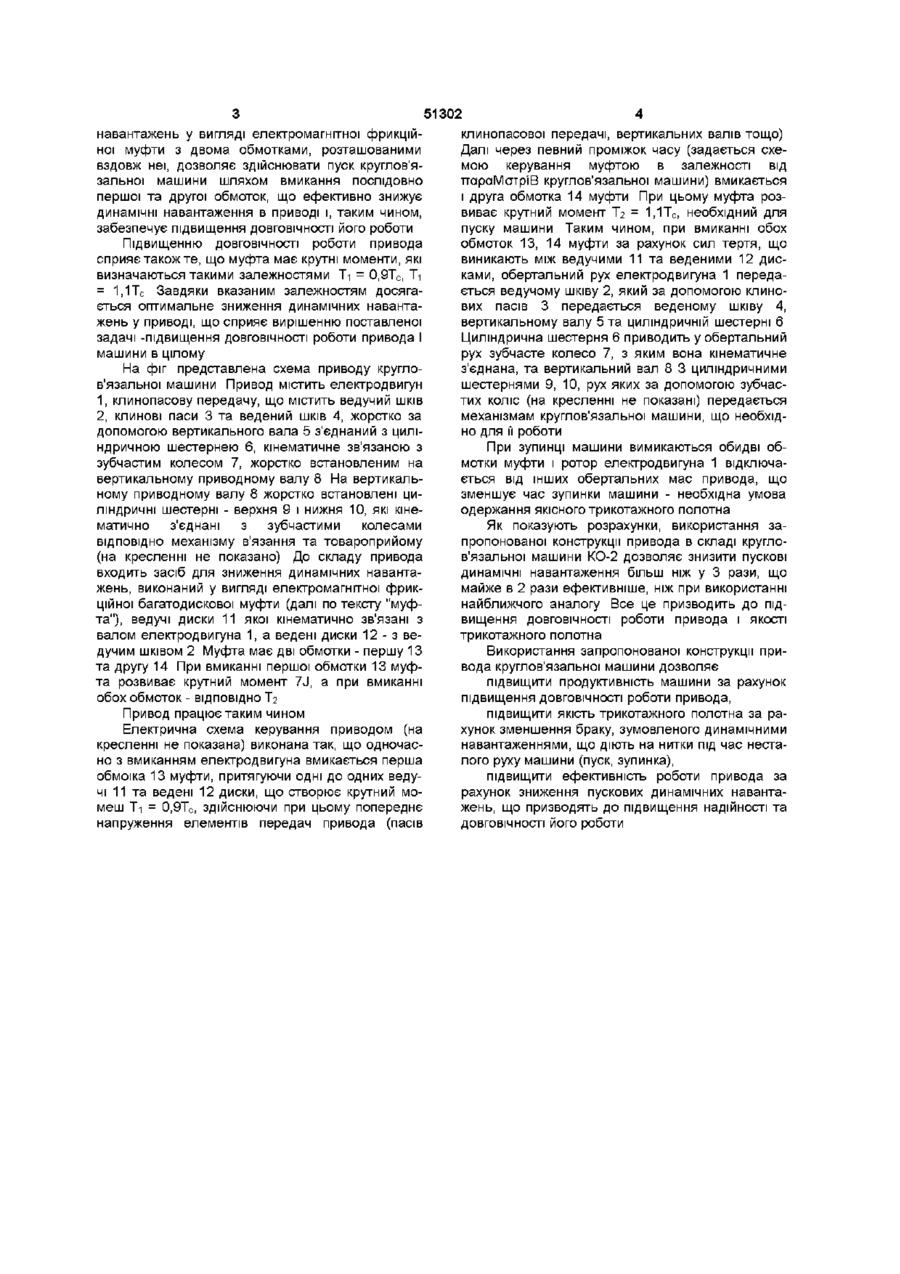

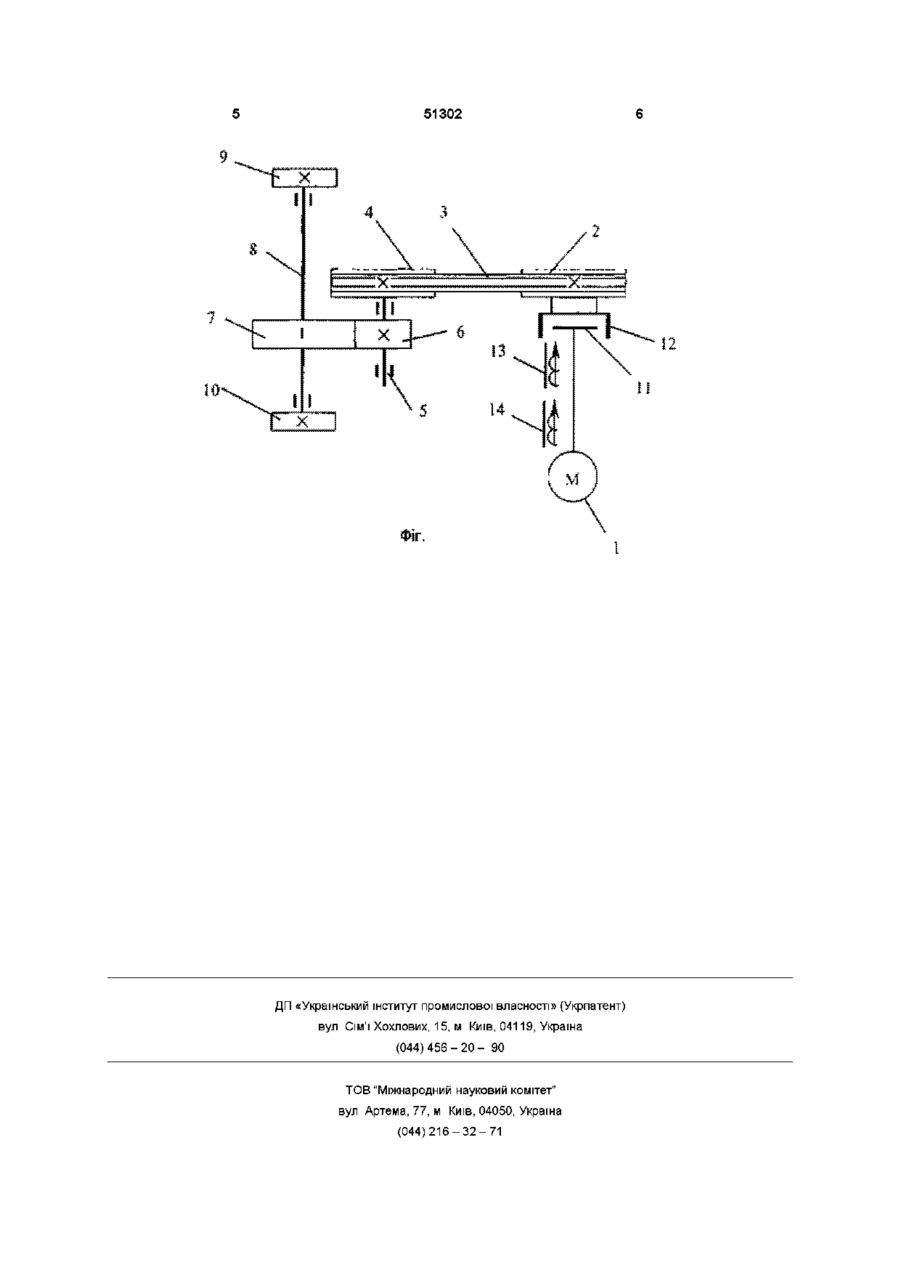

1 Привід круглов'язальної машини, що містить електродвигун, з'єднаний з механізмами машини за допомогою клинопасової та зубчастих циліндричних передач, встановлених на вертикальних валах, і засіб для зниження динамічних навантажень, встановлений на валу електродви гуна, який відрізняється тим, що засіб для зниження динамічних навантажень виконаний у вигляді електромагнітної фрикційної муфти з двома обмотками, розташованими вздовж неї 2 Привід круглов'язальної машини за п 1, який відрізняється тим, що електромагнітна фрикційна муфта має крутні моменти, які визначаються такими залежностями Ті=0,9ТСі Т2=1,1ТС, де Ті - крутний момент при роботі одної обмотки, І2 - крутний момент при роботі обох обмоток, Тс - сумарний статичний момент сил опору механізмів машини Винахід відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин Відомий привод круглов'язальної машини, що містить електродвигун, з'єднаний з механізмами машини за допомогою клинопасової та зубчастих передач, встановлених на вертикальних валах (див Хомяк О Н , Пипа Б Ф Повышение эффективности работы вязальных машин М Легпромбытиздат, 1990, с 113, рис 1 67) Наявність значних обертальних мас привода (ротор електродвигуна, шківи клинопасової передачі, зубчасті колеса тощо) викликає при пуску машини значні динамічні навантаження (див Кожевников С Н Динамика машин с упругими звеньями К Изд-во АН УССР, 1961 -190 с ), що призводить до зменшення ДОВГОВІЧНОСТІ роботи привода та зниження якості трикотажного полотна чні навантаження, які виникають під час пуску машин, але в недостатній мірі, що зменшує ДОВГОВІЧНІСТЬ роботи привода Таким чином, в основу винаходу покладена задача створити такий привод круглов'язальної машини, в якому шляхом зміни форми виконання засобу для зниження динамічних навантажень забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи привода Поставлена задача вирішена тим, що привод круглов'язальної машини, що містить електродвигун, з'єднаний з механізмами машини за допомогою клинопасової та зубчастих циліндричних передач, встановлених на вертикальних валах, і засіб для зниження динамічних навантажень, встановлений на валу електродвигуна, згідно з винаходом, засіб для зниження динамічних навантажень виконаний у вигляді електромагнітної фрикційної муфти з двома обмотками, розташованими вздовж неї Доцільно, щоб муфта мала крутні моменти, які визначаються такими залежностями Ті = 0,9ТСі Т 2 = 1,1ТС, де Ті - кругами момент при роботі одної обмотки, І2 - крутний момент при роботі обох обмоток, Тс - сумарний статичний момент сил опору механізмів машини Виконання засобу для зниження динамічних Відомий також привод круглов'язальної машини, що містить електродвигун, з'єднаний з механізмами машини за допомогою клинопасової та зубчастих циліндричних передач, встановлених на вертикальних валах, і засіб для зниження динамічних навантажень (патент РФ № 2074912 МПК D04B 15/94 1992 р), встановлений на валу електродвигуна Засіб для зменшення динамічних навантажень містить обгінну муфту та плоску спіральну пружину, кінема-тично з'єднані між собою та з валом електродвигуна, що дозволяє знизити динамі о со Ю 51302 навантажень у вигляді електромагнітної фрикційної муфти з двома обмотками, розташованими вздовж неї, дозволяє здійснювати пуск круглов'язальної машини шляхом вмикання послідовно першої та другої обмоток, що ефективно знижує динамічні навантаження в приводі і, таким чином, забезпечує підвищення ДОВГОВІЧНОСТІ ЙОГО роботи Підвищенню ДОВГОВІЧНОСТІ роботи привода сприяє також те, що муфта має крутні моменти, які визначаються такими залежностями Ті = 0,9Тс, Ті = 1,1ТС Завдяки вказаним залежностям досягається оптимальне зниження динамічних навантажень у приводі, що сприяє вирішенню поставленої задачі -підвищення ДОВГОВІЧНОСТІ роботи привода І машини в цілому На фіг представлена схема приводу круглов'язальної машини Привод містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, клинові паси 3 та ведений шків 4, жорстко за допомогою вертикального вала 5 з'єднаний з циліндричною шестернею 6, кінематичне зв'язаною з зубчастим колесом 7, жорстко встановленим на вертикальному приводному валу 8 На вертикальному приводному валу 8 жорстко встановлені циліндричні шестерні - верхня 9 і нижня 10, які кінематично з'єднані з зубчастими колесами ВІДПОВІДНО механізму в'язання та товароприйому (на кресленні не показано) До складу привода входить засіб для зниження динамічних навантажень, виконаний у вигляді електромагнітної фрикційної багатодискової муфти (далі по тексту "муфта"), ведучі диски 11 якої кінематично зв'язані з валом електродвигуна 1, а ведені диски 12 - з ведучим шківом 2 Муфта має дві обмотки - першу 13 та другу 14 При вмиканні першої обмотки 13 муфта розвиває крутний момент 7J, а при вмиканні обох обмоток - ВІДПОВІДНО Тг Привод працює таким чином Електрична схема керування приводом (на кресленні не показана) виконана так, що одночасно з вмиканням електродвигуна вмикається перша обмоіка 13 муфти, притягуючи одні до одних ведучі 11 та ведені 12 диски, що створює крутний момеш Ті = 0,9Тс, здійснюючи при цьому попереднє напруження елементів передач привода (пасів клинопасової передачі, вертикальних валів тощо) Далі через певний проміжок часу (задається схемою керування муфтою в залежності від ттараМатріВ круглов'язальної машини) вмикається і друга обмотка 14 муфти При цьому муфта розвиває крутний момент Тг = 1,1ТС, необхідний для пуску машини Таким чином, при вмиканні обох обмоток 13, 14 муфти за рахунок сил тертя, що виникають між ведучими 11 та веденими 12 дисками, обертальний рух електродвигуна 1 передається ведучому шківу 2, який за допомогою клинових пасів 3 передається веденому шківу 4, вертикальному валу 5 та циліндричній шестерні 6 Циліндрична шестерня 6 приводить у обертальний рух зубчасте колесо 7, з яким вона кінематичне з'єднана, та вертикальний вал 8 3 циліндричними шестернями 9, 10, рух яких за допомогою зубчастих коліс (на кресленні не показані) передається механізмам круглов'язальної машини, що необхідно для їїроботи При зупинці машини вимикаються обидві обмотки муфти і ротор електродвигуна 1 відключається від інших обертальних мас привода, що зменшує час зупинки машини - необхідна умова одержання якісного трикотажного полотна Як показують розрахунки, використання запропонованої конструкції привода в складі круглов'язальної машини КО-2 дозволяє знизити пускові динамічні навантаження більш ніж у 3 рази, що майже в 2 рази ефективніше, ніж при використанні найближчого аналогу Все це призводить до підвищення ДОВГОВІЧНОСТІ роботи привода і якості трикотажного полотна Використання запропонованої конструкції привода круглов'язальної машини дозволяє підвищити продуктивність машини за рахунок підвищення ДОВГОВІЧНОСТІ роботи привода, підвищити якість трикотажного полотна за рахунок зменшення браку, зумовленого динамічними навантаженнями, що діють на нитки під час несталого руху машини (пуск, зупинка), підвищити ефективність роботи привода за рахунок зниження пускових динамічних навантажень, що призводять до підвищення надійності та ДОВГОВІЧНОСТІ його роботи 51302 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
