Пристрій для моделювання опікової хвороби

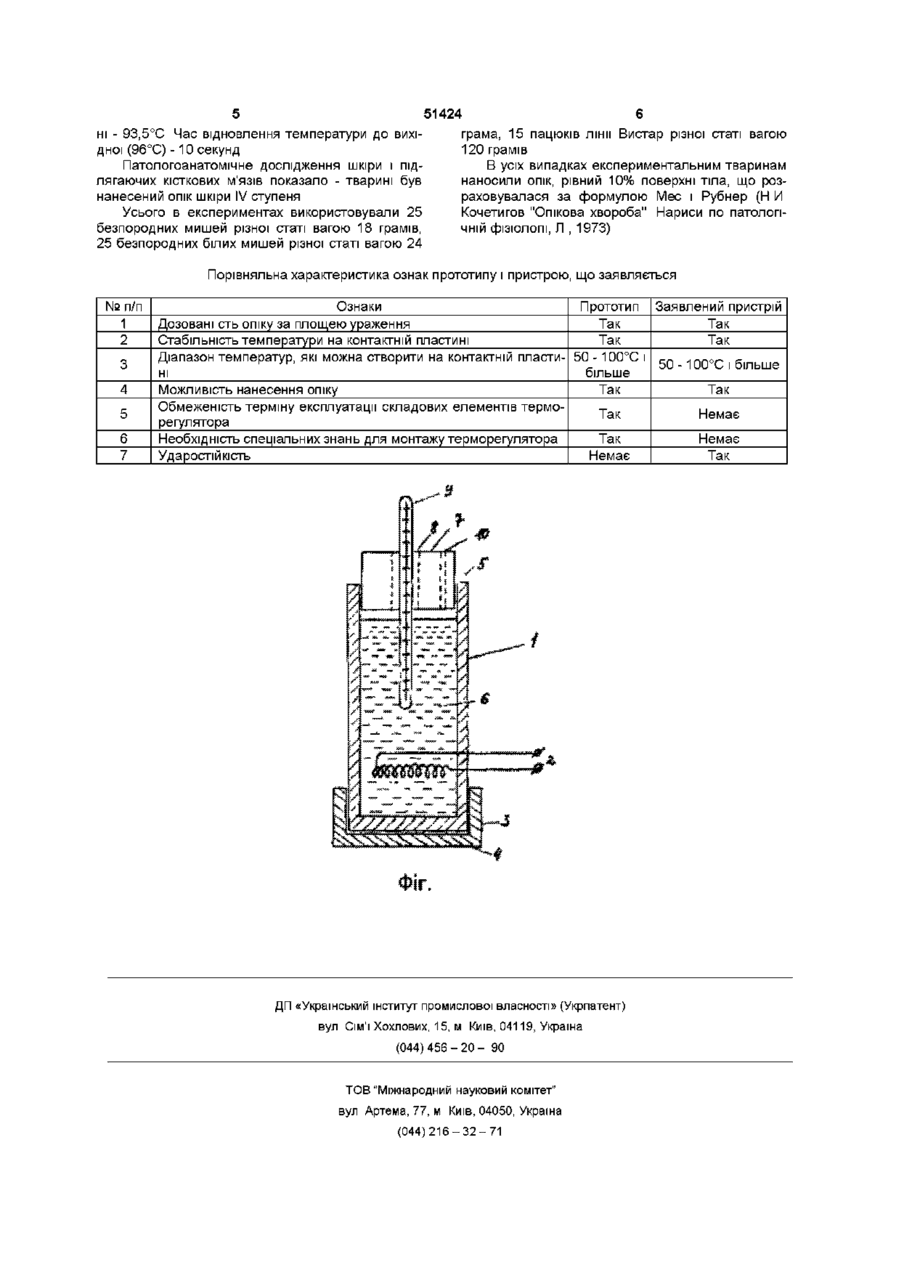

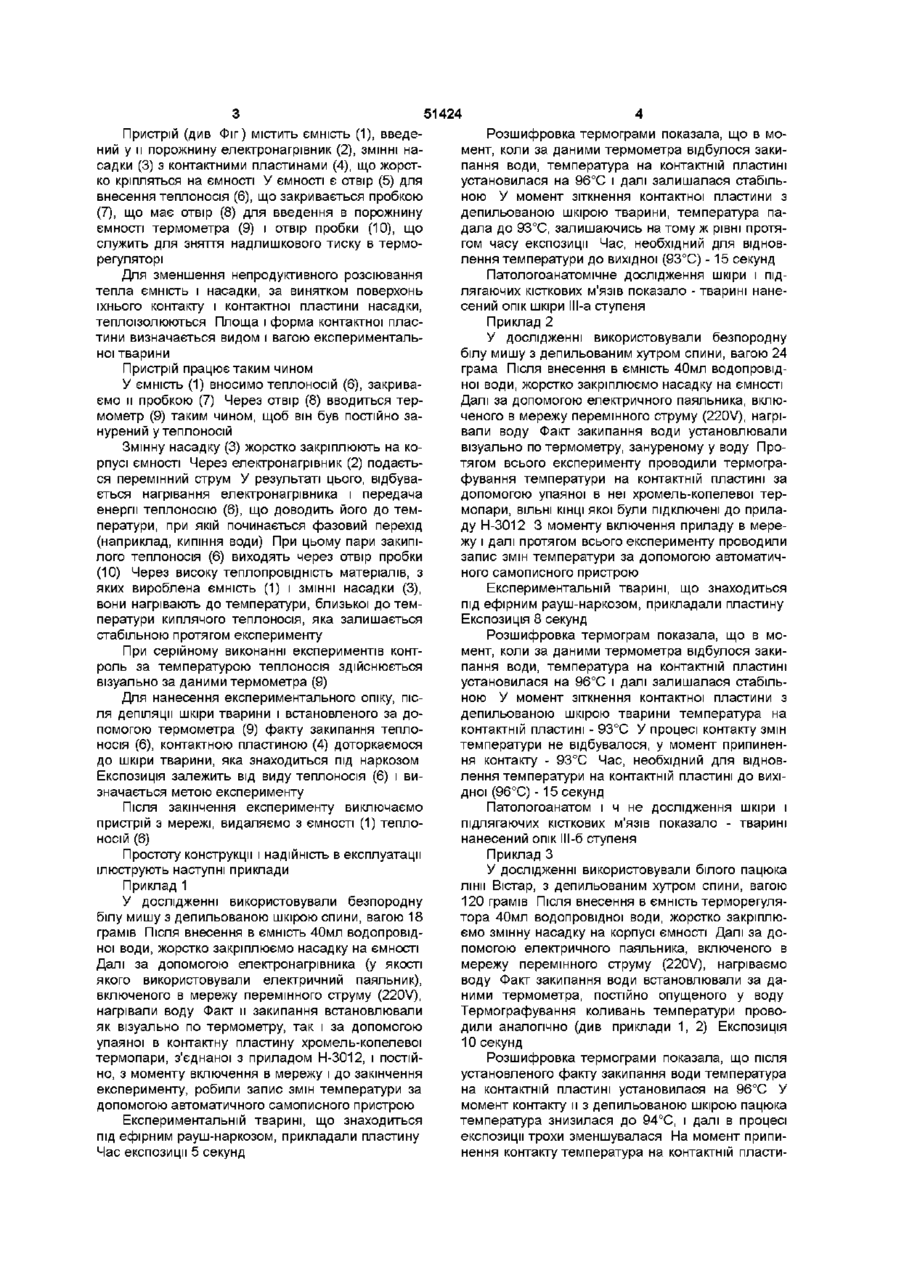

Пристрій для моделювання опікової хвороби, що містить джерело живлення, електронагрівник, контактні пластини і терморегулятор, який відрізняється тим, що терморегулятор виконаний у вигляді ємності, заповненої теплоносієм, яка вироблена з матеріалів з високою теплопровідністю Задачею винаходу є спрощення пристрою і підвищення його надійності при експлуатації за рахунок зміни конструкції блоку терморегулятора Поставлена задача досягається тим, що у відомому пристрої, що складається з джерела живленя електронагрівника, контактних пластин і терморегулятора, згідно винаходу, терморегулятор виконаний у вигляді ємності, заповненої теплоносієм Причому ємність повинна бути виконана з матеріалів з високою теплопровідністю Застосування запропонованого терморегулятора у вигляді ємності, наповненої теплоносієм, значно спрощує пристрій для моделювання ОПІКІВ Монтаж пристрою, що заявляється, не потребує від оператора спеціальних технічних знань, внаслідок чого може бути відтворений і застосований в будь-якій зацікавленій лабораторії Простота пристрою досягається за рахунок повного відмовлення від електричної системи регуляції температури У запропонованому пристрої використовується інша, найпростіша, не громіздка і зручна в роботі система стабілізації температури - за допомогою теплоносія з відомою температурою фазового переходу, постійною протягом всього експерименту Приведення приладу в робочий стан потребує мінімальних зусиль та часу Надійність приладу у роботі забезпечується тим, що пристрій не містить деталей, що мають обмежений термін експлуатації, а окремі його вузли, через повне відмовлення від згаданої електронної системи терморегуляції, як і весь прилад у цілому, набудуть високої ударостійкості, причому, при виході з ладу окремих вузлів пристрою, що заявляється, вони легко замінюються Експлуатація пристрою технічно цілком безпечна ю 51424 Пристрій (див Фіг) МІСТИТЬ ЄМНІСТЬ (1), введе ний у и порожнину елеісгронагрівник (2), ЗМІННІ насадки (3) з контактними пластинами (4), що жорстко кріпляться на ємності У ємності є отвір (5) для внесення теплоносія (6), що закривається пробкою (7), що має отвір (8) для введення в порожнину ємності термометра (9) і отвір пробки (10), що служить для зняття надлишкового тиску в терморегуляторі Для зменшення непродуктивного розсіювання тепла ємність і насадки, за винятком поверхонь їхнього контакту і контактної пластини насадки, теплоізолюються Площа і форма контактної пластини визначається видом і вагою експериментальної тварини Пристрій працює таким чином У ємність (1) вносимо теплоносій (6), закриваємо и пробкою (7) Через отвір (8) вводиться термометр (9) таким чином, щоб він був постійно занурений у теплоносій Змінну насадку (3) жорстко закріплюють на корпусі ємності Через електронагрівник (2) подається перемінний струм У результаті цього, відбувається нагрівання електронагрівника і передача енергії теплоносію (6), що доводить його до температури, при якій починається фазовий перехід (наприклад, кипіння води) При цьому пари закипілого теплоносія (6) виходять через отвір пробки (10) Через високу теплопровідність матеріалів, з яких вироблена ємність (1) і ЗМІННІ насадки (3), вони нагрівають до температури, близької до температури киплячого теплоносія, яка залишається стабільною протягом експерименту При серійному виконанні експериментів контроль за температурою теплоносія здійснюється візуально за даними термометра (9) Для нанесення експериментального опіку, після депіляції шкіри тварини і встановленого за допомогою термометра (9) факту закипання теплоносія (6), контактною пластиною (4) доторкаємося до шкіри тварини, яка знаходиться під наркозом Експозиція залежить від виду теплоносія (6) і визначається метою експерименту Після закінчення експерименту виключаємо пристрій з мережі, видаляємо з ємності (1) теплоносій (6) Простоту конструкції і надійність в експлуатації ілюструють наступні приклади Приклад 1 У дослідженні використовували безпородну білу мишу з депильованою шкірою спини, вагою 18 грамів Після внесення в ємність 40мл водопровідної води, жорстко закріплюємо насадку на ємності Далі за допомогою електронагрівника (у якості якого використовували електричний паяльник), включеного в мережу перемінного струму (220V), нагрівали воду Факт и закипання встановлювали як візуально по термометру, так і за допомогою упаяної в контактну пластину хромель-копелевої термопари, з'єднаної з приладом Н-3012, і постійно, з моменту включення в мережу і до закінчення експерименту, робили запис змін температури за допомогою автоматичного самописного пристрою Експериментальній тварині, що знаходиться під ефірним рауш-наркозом, прикладали пластину Час експозиції 5 секунд Розшифровка термограми показала, що в момент, коли за даними термометра відбулося закипання води, температура на контактній пластині установилася на 96°С і далі залишалася стабільною У момент зіткнення контактної пластини з депильованою шкірою тварини, температура падала до 93°С, залишаючись на тому ж рівні протягом часу експозиції Час, необхідний для відновлення температури до вихідної (93°С) -15 секунд Патологоанатомічне дослідження шкіри і підлягаючих кісткових м'язів показало - тварині нанесений опік шкіри ІІІ-а ступеня Приклад 2 У дослідженні використовували безпородну білу мишу з депильованим хутром спини, вагою 24 грама Після внесення в ємність 40мл водопровідної води, жорстко закріплюємо насадку на ємності Далі за допомогою електричного паяльника, включеного в мережу перемінного струму (220V), нагрівали воду Факт закипання води установлювали візуально по термометру, зануреному у воду Протягом всього експерименту проводили термографування температури на контактній пластині за допомогою упаяної в неї хромель-копелевої термопари, ВІЛЬНІ КІНЦІ якої були підключені до приладу Н-3012 3 моменту включення приладу в мережу і далі протягом всього експерименту проводили запис змін температури за допомогою автоматичного самописного пристрою Експериментальній тварині, що знаходиться під ефірним рауш-наркозом, прикладали пластину Експозиція 8 секунд Розшифровка термограм показала, що в момент, коли за даними термометра відбулося закипання води, температура на контактній пластині установилася на 96°С і далі залишалася стабільною У момент зіткнення контактної пластини з депильованою шкірою тварини температура на контактній пластині - 93°С У процесі контакту змін температури не відбувалося, у момент припинення контакту - 93°С Час, необхідний для відновлення температури на контактній пластині до вихідної (96°С) -15 секунд Патологоанатом і ч не дослідження шкіри і підлягаючих кісткових м'язів показало - тварині нанесений опік ІІІ-б ступеня Приклад З У дослідженні використовували білого пацюка лінії Вістар, з депильованим хутром спини, вагою 120 грамів Після внесення в ємність терморегулятора 40мл водопровідної води, жорстко закріплюємо змінну насадку на корпусі ємності Далі за допомогою електричного паяльника, включеного в мережу перемінного струму (220V), нагріваємо воду Факт закипання води встановлювали за даними термометра, постійно опущеного у воду Термографування коливань температури проводили аналогічно (див приклади 1, 2) Експозиція 10 секунд Розшифровка термограми показала, що після установленого факту закипання води температура на контактній пластині установилася на 96°С У момент контакту и з депильованою шкірою пацюка температура знизилася до 94°С, і далі в процесі експозиції трохи зменшувалася На момент припинення контакту температура на контактній пласти 51424 ні - 93,5°C Час відновлення температури до вихідної (96°С) -10 секунд Патологоанатомічне дослідження шкіри і підлягаючих кісткових м'язів показало - тварині був нанесений опік шкіри IV ступеня Усього в експериментах використовували 25 безпородних мишей різної статі вагою 18 грамів, 25 безпородних білих мишей різної статі вагою 24 грама, 15 пацюків лінії Вистар різної статі вагою 120 грамів В усіх випадках експериментальним тваринам наносили опік, рівний 10% поверхні тіла, що розраховувалася за формулою Мес і Рубнер (Н И Кочетигов "Опікова хвороба" Нариси по патологічній фізіологи, Л , 1973) Порівняльна характеристика ознак прототипу і пристрою, що заявляється № п/п 1 2 3 4 5 6 7 Ознаки Прототип Заявлений пристрій Дозовані сть опіку за площею ураження Так Так Стабільність температури на контактній пластині Так Так Діапазон температур, які можна створити на контактній пласти- 50-100°Сі 50- 100°С і більше ні більше Можливість нанесення опіку Так Так Обмеженість терміну експлуатації складових елементів термоТак Немає регулятора Необхідність спеціальних знань для монтажу терморегулятора Так Немає Ударостійкість Немає Так ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
