Пристрій для обліку молока при доїнні

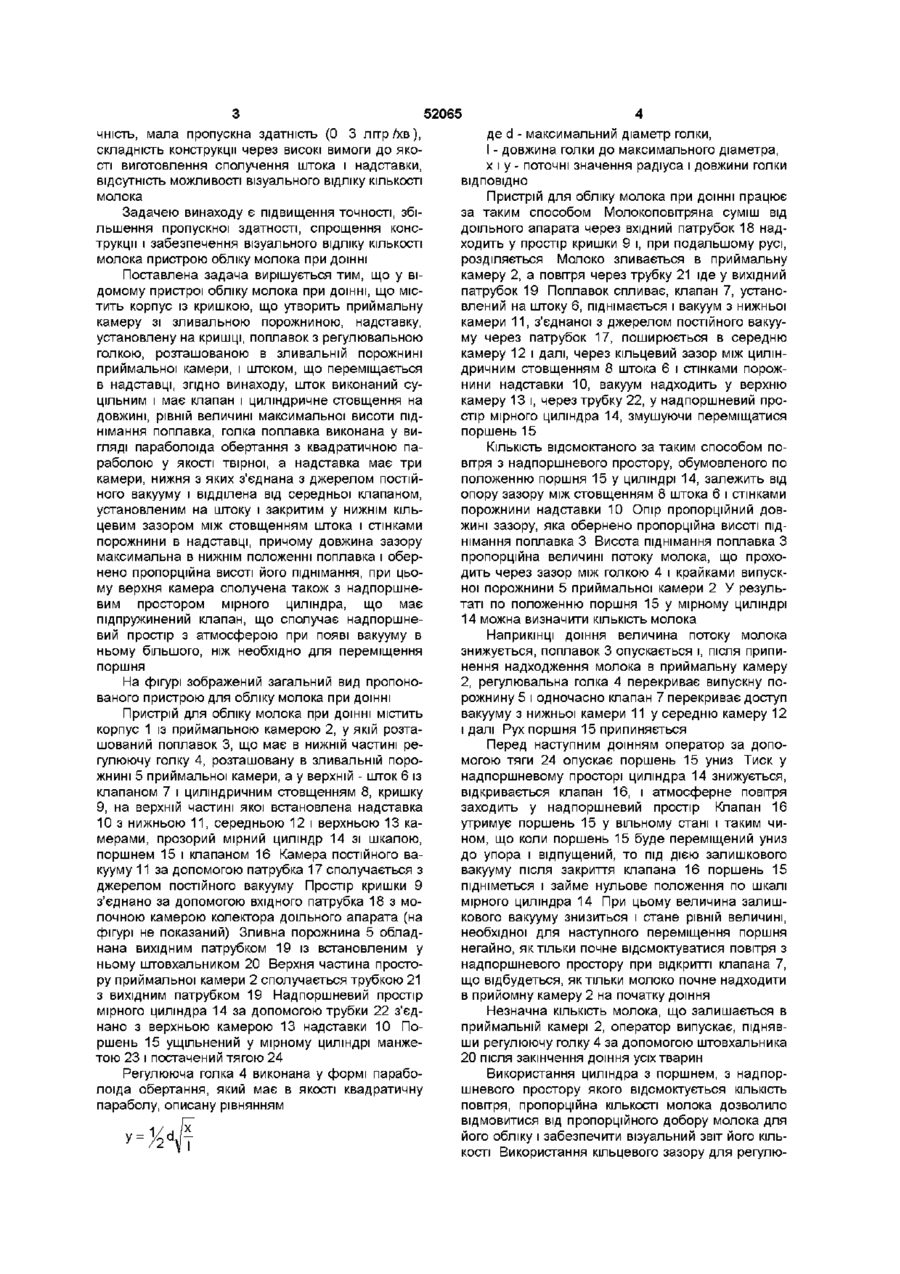

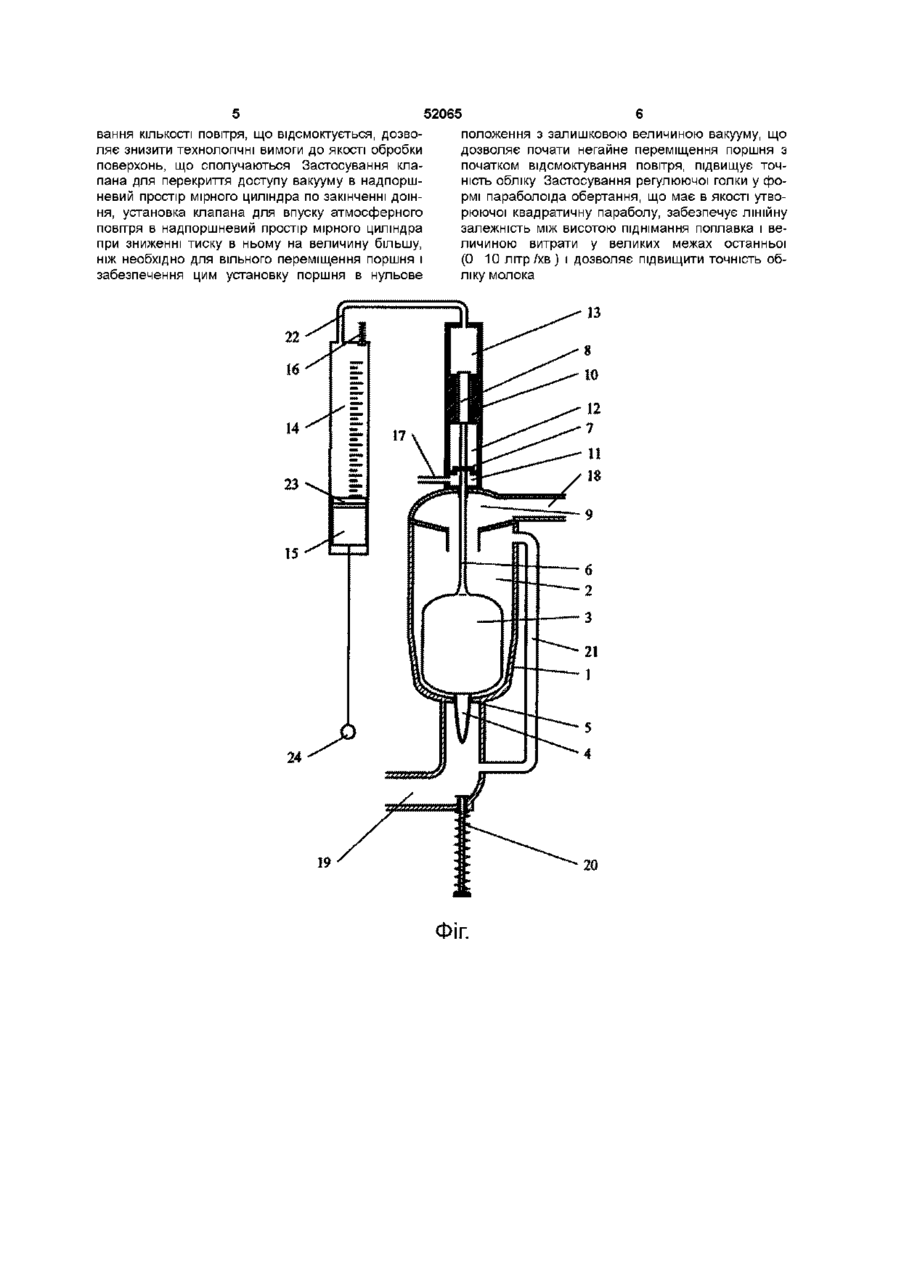

1 Пристрій для обліку молока при доїнні, що містить корпус із кришкою, що утворює приймальну камеру зі зливальною порожниною, надставку, установлену на кришці, поплавок з регулювальною голкою, розташованою в зливальній порожнині приймальної камери, і штоком, який переміщається в надставці, який відрізняється тим, що шток виконаний суцільним, має клапан і циліндричне стовщення довжиною, рівною величині максимальної висоти піднімання поплавка, голка поплавка виконана у вигляді параболоїда обертання з квадратичною параболою як твірною, а надставка має три камери, нижня з яких з'єднана з джерелом постійного вакууму і відділена від середньої клапаном, установленим на штоці і закритим у нижньому положенні поплавка, при цьому верхня камера сполучена із середньою камерою кільцевим зазором між стовщенням штока і стінками порожнини в надставці, причому довжина зазору максимальна в нижньому положенні поплавка і обернено пропорційна висоті його піднімання 2 Пристрій по п 1 , який відрізняється тим, що має мірний циліндр із поршнем, надпоршневий простір якого сполучений з верхньою камерою надставки і має підпружинений клапан, що сполучає його з атмосферою з появою вакууму в ньому більшого, ніж необхідно для переміщення поршня Винахід відноситься до сільського господарства, зокрема до пристроїв обліку молока в процесі машинного доїння ВІДОМІ пристрої обліку молока в процесі машинного доїння, що використовують принцип порціонного відбору молока з потоку в мірну ємність (див а с СРСР № 959700 А01 j 5/14, 1982) Недоліком цих пристроїв є низька точність підрахунку КІЛЬКОСТІ молока, що змінює точність підрахунку молока від величини потоку молока, ненадійність роботи, складність промивання, постійне підсмоктування повітря в процесі роботи, що порушує вакуумний режим роботи доїльного апарата, ВІДОМІ пристрої обліку молока в процесі машинного доїння, що не використовують принцип порціонного добору молока з потоку в мірну ємність (див патент НДР № 280434 А01 j 7/00) Недоліком цих пристроїв є потреба в електроживленні, наявність складних електронних схем, що вимагають висококваліфікованого обслуговування Найбільш близьким до пристрою, що заявляється, є відомий пристрій для обліку молока в процесі доїння (Патент Російської Федерації № 1681789 А1, A01j 7/00), що містить корпус із криш кою, який утворює приймальну камеру зі зливальною порожниною, надставку, установлену на кришці, поплавок з регулювальною голкою, розташованою в зливальній порожнечі приймальної камери, і штоком, що переміщається в надставці Шток виконаний порожнім з порожниною у вигляді продольної щілини, що, при переміщенні в надставці штока в залежності від величини піднімання поплавка змінює свій переріз таким чином, що в нижнім положенні поплавка щілина перекрита цілком Порожнина штока і перепускна камера надставки з'єднані з управляючою камерою і камерою перемінного вакууму пульсатора Управляюча камера має збільшений об'єм Діючий переріз щілини штока пропорційний величині потоку молока, що проходить через зливальну порожнину з регулювальною голкою, тому що остання забезпечує рівень молока і, отже, величину піднімання поплавка також пропорційно величині потоку, тому по КІЛЬКОСТІ спрацьовувань пульсатора можна судити про КІЛЬКІСТЬ молока, що пройшло через приймальну камеру Недоліками цього пристрою є недостатня то ю (О о ю 52065 чність, мала пропускна здатність (0 3 літр/хв), складність конструкції через високі вимоги до якості виготовлення сполучення штока і надставки, відсутність можливості візуального відліку КІЛЬКОСТІ молока Задачею винаходу є підвищення точності, збільшення пропускної здатності, спрощення конструкції і забезпечення візуального відліку КІЛЬКОСТІ молока пристрою обліку молока при доїнні Поставлена задача вирішується тим, що у відомому пристрої обліку молока при доїнні, що містить корпус із кришкою, що утворить приймальну камеру зі зливальною порожниною, надставку, установлену на кришці, поплавок з регулювальною голкою, розташованою в зливальній порожнині приймальної камери, і штоком, що переміщається в надставці, згідно винаходу, шток виконаний суцільним і має клапан і циліндричне стовщення на довжині, рівній величині максимальної висоти піднімання поплавка, голка поплавка виконана у вигляді параболоїда обертання з квадратичною параболою у якості твірної, а надставка має три камери, нижня з яких з'єднана з джерелом постійного вакууму і відділена від середньої клапаном, установленим на штоку і закритим у нижнім кільцевим зазором між стовщенням штока і стінками порожнини в надставці, причому довжина зазору максимальна в нижнім положенні поплавка і обернено пропорційна висоті його піднімання, при цьому верхня камера сполучена також з надпоршневим простором мірного циліндра, що має підпружинений клапан, що сполучає надпоршневий простір з атмосферою при появі вакууму в ньому більшого, ніж необхідно для переміщення поршня На фігурі зображений загальний вид пропонованого пристрою для обліку молока при доїнні Пристрій для обліку молока при доїнні містить корпус 1 із приймальною камерою 2, у якій розташований поплавок 3, що має в нижній частині регулюючу голку 4, розташовану в зливальній порожнині 5 приймальної камери, а у верхній - шток 6 із клапаном 7 і циліндричним стовщенням 8, кришку 9, на верхній частині якої встановлена надставка 10 з нижньою 11, середньою 12 і верхньою 13 камерами, прозорий мірний циліндр 14 зі шкалою, поршнем 15 і клапаном 16 Камера постійного вакууму 11 за допомогою патрубка 17 сполучається з джерелом постійного вакууму Простір кришки 9 з'єднано за допомогою вхідного патрубка 18 з молочною камерою колектора доїльного апарата (на фігурі не показаний) Зливна порожнина 5 обладнана вихідним патрубком 19 із встановленим у ньому штовхальником 20 Верхня частина простору приймальної камери 2 сполучається трубкою 21 з вихідним патрубком 19 Надпоршневий простір мірного циліндра 14 за допомогою трубки 22 з'єднано з верхньою камерою 13 надставки 10 Поршень 15 ущільнений у мірному циліндрі манжетою 23 і постачений тягою 24 Регулююча голка 4 виконана у формі параболоїда обертання, який має в якості квадратичну параболу, описану рівнянням де d - максимальний діаметр голки, І - довжина голки до максимального діаметра, х і у - поточні значення радіуса і довжини голки ВІДПОВІДНО Пристрій для обліку молока при доїнні працює за таким способом Молокоповітряна суміш від доїльного апарата через вхідний патрубок 18 надходить у простір кришки 9 і, при подальшому русі, розділяється Молоко зливається в приймальну камеру 2, а повітря через трубку 21 іде у вихідний патрубок 19 Поплавок спливає, клапан 7, установлений на штоку 6, піднімається і вакуум з нижньої камери 11, з'єднаної з джерелом постійного вакууму через патрубок 17, поширюється в середню камеру 12 і далі, через кільцевий зазор між циліндричним стовщенням 8 штока 6 і стінками порожнини надставки 10, вакуум надходить у верхню камеру 13 і, через трубку 22, у надпоршневий простір мірного циліндра 14, змушуючи переміщатися поршень 15 КІЛЬКІСТЬ відсмоктаного за таким способом повітря з надпоршневого простору, обумовленого по положенню поршня 15 у циліндрі 14, залежить від опору зазору між стовщенням 8 штока 6 і стінками порожнини надставки 10 Опір пропорційний довжині зазору, яка обернено пропорційна висоті піднімання поплавка 3 Висота піднімання поплавка З пропорційна величині потоку молока, що проходить через зазор між голкою 4 і крайками випускної порожнини 5 приймальної камери 2 У результаті по положенню поршня 15 у мірному циліндрі 14 можна визначити КІЛЬКІСТЬ молока Наприкінці доїння величина потоку молока знижується, поплавок 3 опускається і, після припинення надходження молока в приймальну камеру 2, регулювальна голка 4 перекриває випускну порожнину 5 і одночасно клапан 7 перекриває доступ вакууму з нижньої камери 11 у середню камеру 12 і далі Рух поршня 15 припиняється Перед наступним доїнням оператор за допомогою тяги 24 опускає поршень 15 униз Тиск у надпоршневому просторі циліндра 14 знижується, відкривається клапан 16, і атмосферне повітря заходить у надпоршневий простір Клапан 16 утримує поршень 15 у вільному стані і таким чином, що коли поршень 15 буде переміщений униз до упора і відпущений, то під дією залишкового вакууму після закриття клапана 16 поршень 15 підніметься і займе нульове положення по шкалі мірного циліндра 14 При цьому величина залишкового вакууму знизиться і стане рівній величині, необхідної для наступного переміщення поршня негайно, як тільки почне відсмоктуватися повітря з надпоршневого простору при відкритті клапана 7, що відбудеться, як тільки молоко почне надходити в прийомну камеру 2 на початку доїння Незначна КІЛЬКІСТЬ молока, що залишається в приймальній камері 2, оператор випускає, піднявши регулюючу голку 4 за допомогою штовхальника 20 після закінчення доїння усіх тварин Використання циліндра з поршнем, з надпоршневого простору якого відсмоктується КІЛЬКІСТЬ повітря, пропорційна КІЛЬКОСТІ молока дозволило відмовитися від пропорційного добору молока для йогообліку і забезпечити візуальний звіт його КІЛЬКОСТІ Використання кільцевого зазору для регулю 52065 положення з залишковою величиною вакууму, що вання КІЛЬКОСТІ повітря, що відсмоктується, дозводозволяє почати негайне переміщення поршня з ляє знизити технологічні вимоги до якості обробки початком відсмоктування повітря, підвищує точповерхонь, що сполучаються Застосування кланість обліку Застосування регулюючої голки у фопана для перекриття доступу вакууму в надпоршрмі параболоїда обертання, що має в якості утвоневий простір мірного циліндра по закінченні доїнрюючої квадратичну параболу, забезпечує лінійну ня, установка клапана для впуску атмосферного залежність між висотою піднімання поплавка і веповітря в надпоршневий простір мірного циліндра личиною витрати у великих межах останньої при зниженні тиску в ньому на величину більшу, (0 10 літр/хв) і дозволяє підвищити точність обніж необхідно для вільного переміщення поршня і ліку молока забезпечення цим установку поршня в нульове 24 20 ІГ.
