Спосіб установлення опори на стійку фундаменту

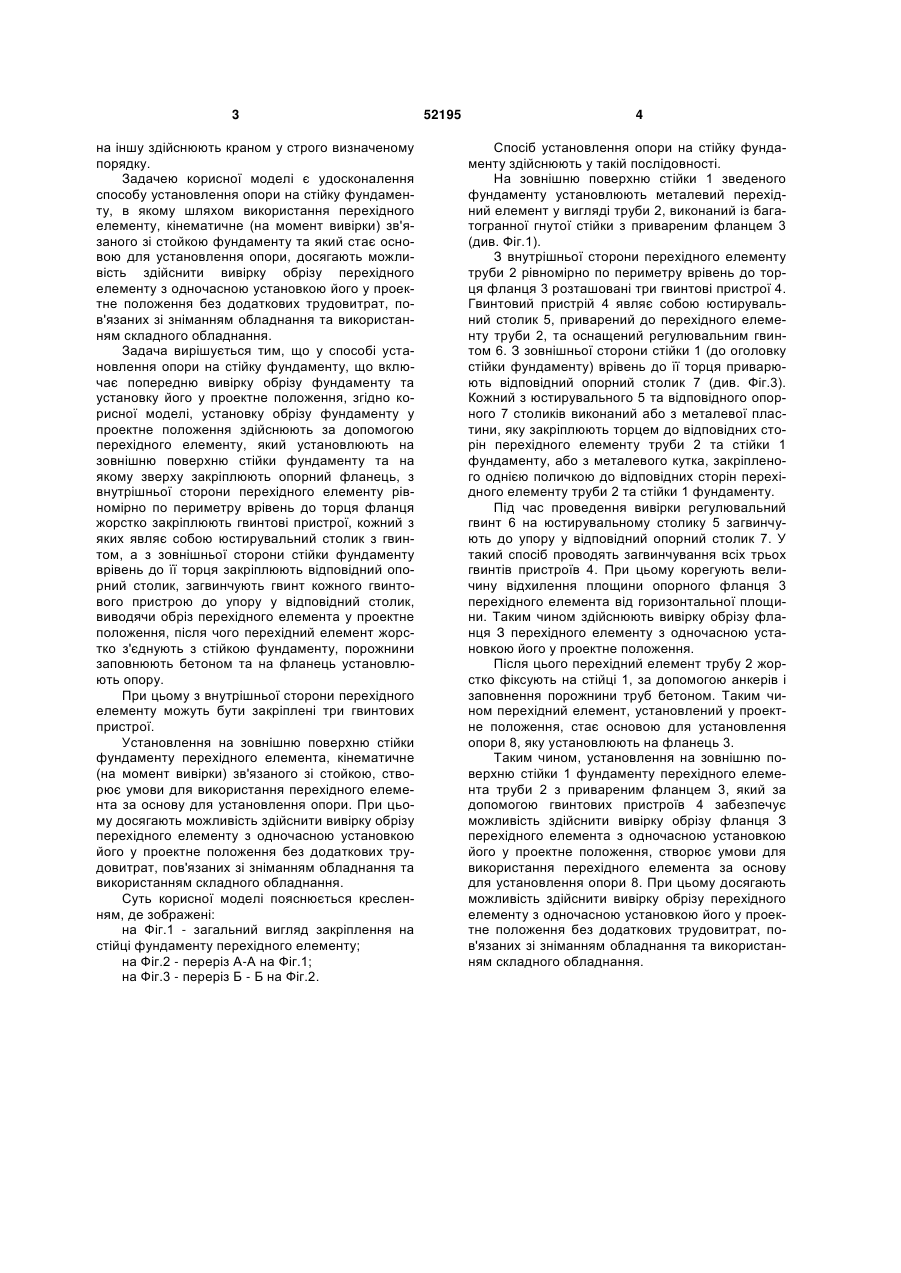

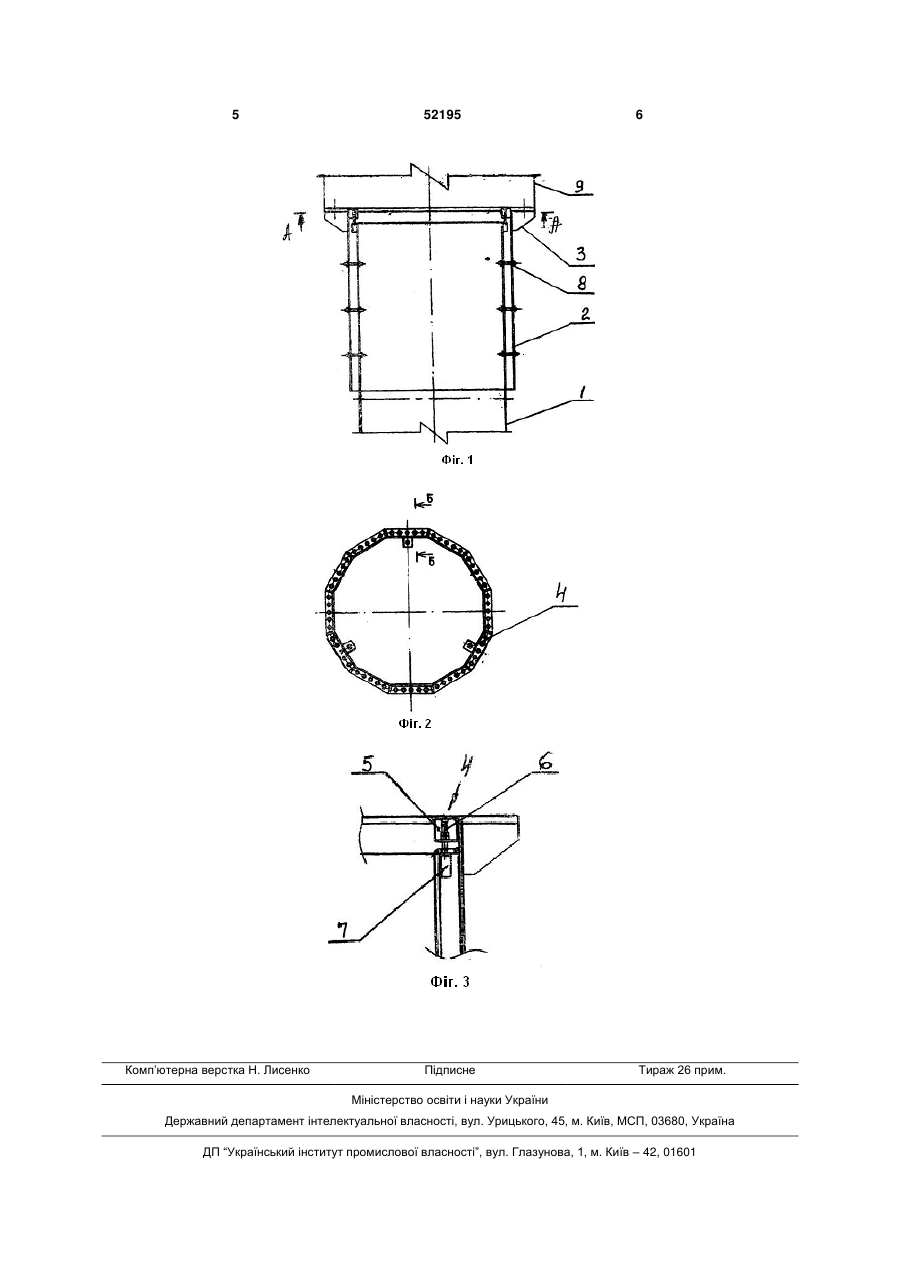

1. Спосіб установлення опори на стійку фундаменту, що включає попереднє вивірення обрізу фундаменту та установку його у проектне положення, який відрізняється тим, що установку обрізу фундаменту у проектне положення здійснюють за допомогою перехідного елемента з привареним опорним фланцем, який установлюють на зовнішню поверхню стійки фундаменту, з 3 на іншу здійснюють краном у строго визначеному порядку. Задачею корисної моделі є удосконалення способу установлення опори на стійку фундаменту, в якому шляхом використання перехідного елементу, кінематичне (на момент вивірки) зв'язаного зі стойкою фундаменту та який стає основою для установлення опори, досягають можливість здійснити вивірку обрізу перехідного елементу з одночасною установкою його у проектне положення без додаткових трудовитрат, пов'язаних зі зніманням обладнання та використанням складного обладнання. Задача вирішується тим, що у способі установлення опори на стійку фундаменту, що включає попередню вивірку обрізу фундаменту та установку його у проектне положення, згідно корисної моделі, установку обрізу фундаменту у проектне положення здійснюють за допомогою перехідного елементу, який установлюють на зовнішню поверхню стійки фундаменту та на якому зверху закріплюють опорний фланець, з внутрішньої сторони перехідного елементу рівномірно по периметру врівень до торця фланця жорстко закріплюють гвинтові пристрої, кожний з яких являє собою юстирувальний столик з гвинтом, а з зовнішньої сторони стійки фундаменту врівень до її торця закріплюють відповідний опорний столик, загвинчують гвинт кожного гвинтового пристрою до упору у відповідний столик, виводячи обріз перехідного елемента у проектне положення, після чого перехідний елемент жорстко з'єднують з стійкою фундаменту, порожнини заповнюють бетоном та на фланець установлюють опору. При цьому з внутрішньої сторони перехідного елементу можуть бути закріплені три гвинтових пристрої. Установлення на зовнішню поверхню стійки фундаменту перехідного елемента, кінематичне (на момент вивірки) зв'язаного зі стойкою, створює умови для використання перехідного елемента за основу для установлення опори. При цьому досягають можливість здійснити вивірку обрізу перехідного елементу з одночасною установкою його у проектне положення без додаткових трудовитрат, пов'язаних зі зніманням обладнання та використанням складного обладнання. Суть корисної моделі пояснюється кресленням, де зображені: на Фіг.1 - загальний вигляд закріплення на стійці фундаменту перехідного елементу; на Фіг.2 - переріз А-А на Фіг.1; на Фіг.3 - переріз Б - Б на Фіг.2. 52195 4 Спосіб установлення опори на стійку фундаменту здійснюють у такій послідовності. На зовнішню поверхню стійки 1 зведеного фундаменту установлюють металевий перехідний елемент у вигляді труби 2, виконаний із багатогранної гнутої стійки з привареним фланцем 3 (див. Фіг.1). З внутрішньої сторони перехідного елементу труби 2 рівномірно по периметру врівень до торця фланця 3 розташовані три гвинтові пристрої 4. Гвинтовий пристрій 4 являє собою юстирувальний столик 5, приварений до перехідного елементу труби 2, та оснащений регулювальним гвинтом 6. З зовнішньої сторони стійки 1 (до оголовку стійки фундаменту) врівень до її торця приварюють відповідний опорний столик 7 (див. Фіг.3). Кожний з юстирувального 5 та відповідного опорного 7 столиків виконаний або з металевої пластини, яку закріплюють торцем до відповідних сторін перехідного елементу труби 2 та стійки 1 фундаменту, або з металевого кутка, закріпленого однією поличкою до відповідних сторін перехідного елементу труби 2 та стійки 1 фундаменту. Під час проведення вивірки регулювальний гвинт 6 на юстирувальному столику 5 загвинчують до упору у відповідний опорний столик 7. У такий спосіб проводять загвинчування всіх трьох гвинтів пристроїв 4. При цьому корегують величину відхилення площини опорного фланця 3 перехідного елемента від горизонтальної площини. Таким чином здійснюють вивірку обрізу фланця З перехідного елементу з одночасною установкою його у проектне положення. Після цього перехідний елемент трубу 2 жорстко фіксують на стійці 1, за допомогою анкерів і заповнення порожнини труб бетоном. Таким чином перехідний елемент, установлений у проектне положення, стає основою для установлення опори 8, яку установлюють на фланець 3. Таким чином, установлення на зовнішню поверхню стійки 1 фундаменту перехідного елемента труби 2 з привареним фланцем 3, який за допомогою гвинтових пристроїв 4 забезпечує можливість здійснити вивірку обрізу фланця З перехідного елемента з одночасною установкою його у проектне положення, створює умови для використання перехідного елемента за основу для установлення опори 8. При цьому досягають можливість здійснити вивірку обрізу перехідного елементу з одночасною установкою його у проектне положення без додаткових трудовитрат, пов'язаних зі зніманням обладнання та використанням складного обладнання. 5 Комп’ютерна верстка Н. Лиcенко 52195 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
