Гідроенергетична установка

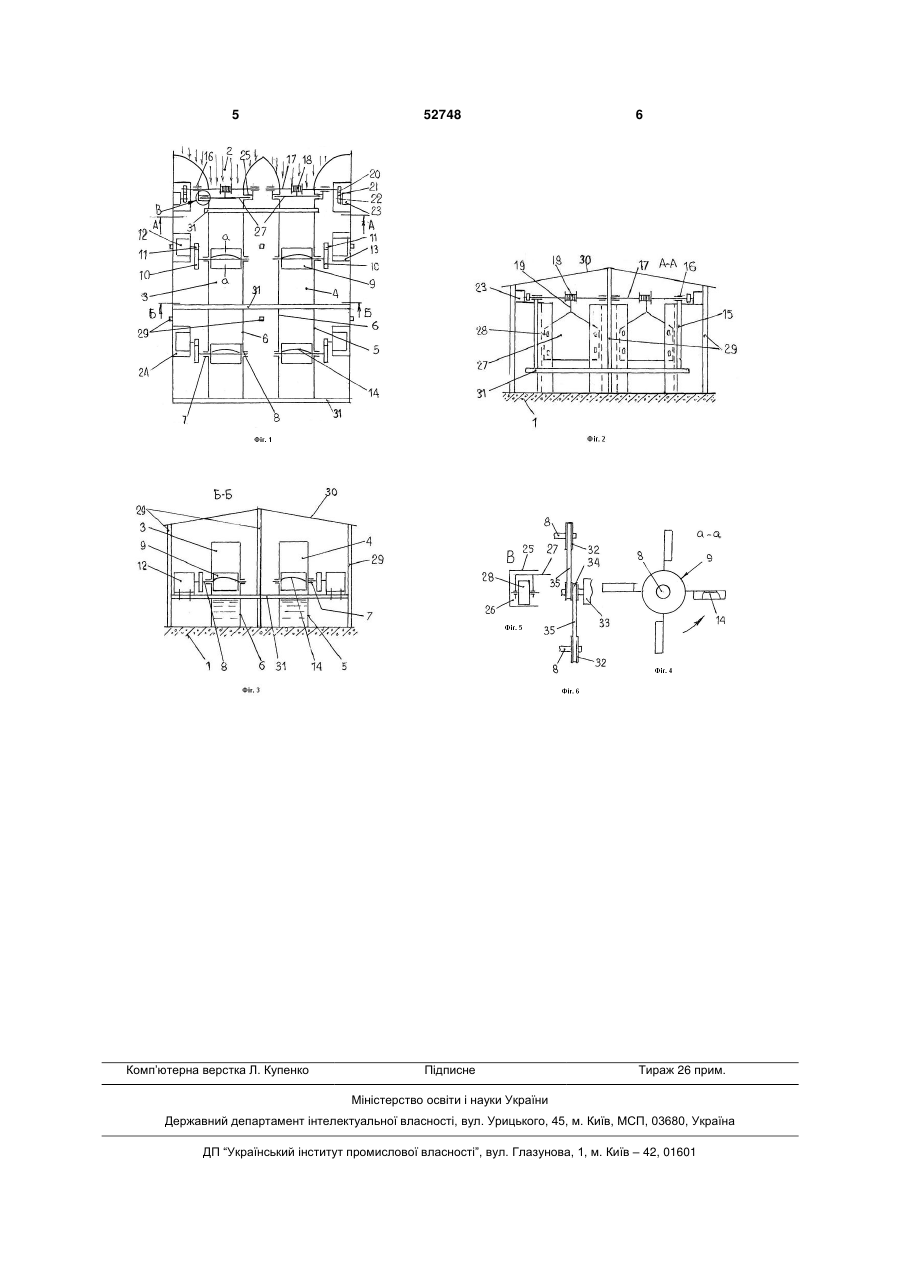

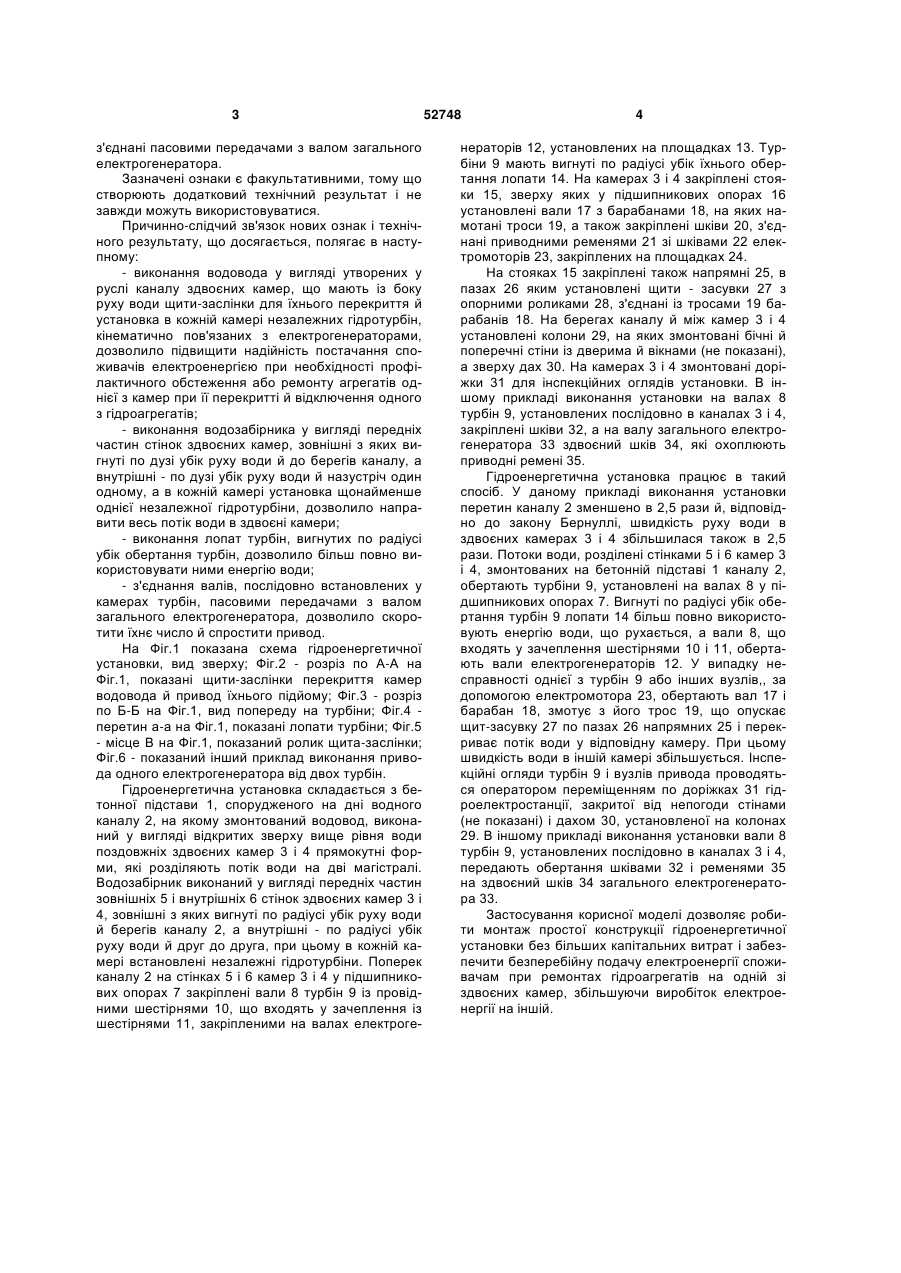

1. Гідроенергетична установка, що містить водовід у вигляді двох магістралей з водозабірником і гідроагрегат, що включає гідротурбіну, кінематично пов'язану з електрогенератором, яка відрізняється тим, що водовід виконано у вигляді здвоєних камер, що мають із боку руху води щити 3 з'єднані пасовими передачами з валом загального електрогенератора. Зазначені ознаки є факультативними, тому що створюють додатковий технічний результат і не завжди можуть використовуватися. Причинно-слідчий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: - виконання водовода у вигляді утворених у руслі каналу здвоєних камер, що мають із боку руху води щити-заслінки для їхнього перекриття й установка в кожній камері незалежних гідротурбін, кінематично пов'язаних з електрогенераторами, дозволило підвищити надійність постачання споживачів електроенергією при необхідності профілактичного обстеження або ремонту агрегатів однієї з камер при її перекритті й відключення одного з гідроагрегатів; - виконання водозабірника у вигляді передніх частин стінок здвоєних камер, зовнішні з яких вигнуті по дузі убік руху води й до берегів каналу, а внутрішні - по дузі убік руху води й назустріч один одному, а в кожній камері установка щонайменше однієї незалежної гідротурбіни, дозволило направити весь потік води в здвоєні камери; - виконання лопат турбін, вигнутих по радіусі убік обертання турбін, дозволило більш повно використовувати ними енергію води; - з'єднання валів, послідовно встановлених у камерах турбін, пасовими передачами з валом загального електрогенератора, дозволило скоротити їхнє число й спростити привод. На Фіг.1 показана схема гідроенергетичної установки, вид зверху; Фіг.2 - розріз по А-А на Фіг.1, показані щити-заслінки перекриття камер водовода й привод їхнього підйому; Фіг.3 - розріз по Б-Б на Фіг.1, вид попереду на турбіни; Фіг.4 перетин а-а на Фіг.1, показані лопати турбіни; Фіг.5 - місце В на Фіг.1, показаний ролик щита-заслінки; Фіг.6 - показаний інший приклад виконання привода одного електрогенератора від двох турбін. Гідроенергетична установка складається з бетонної підстави 1, спорудженого на дні водного каналу 2, на якому змонтований водовод, виконаний у вигляді відкритих зверху вище рівня води поздовжніх здвоєних камер 3 і 4 прямокутні форми, які розділяють потік води на дві магістралі. Водозабірник виконаний у вигляді передніх частин зовнішніх 5 і внутрішніх 6 стінок здвоєних камер 3 і 4, зовнішні з яких вигнуті по радіусі убік руху води й берегів каналу 2, а внутрішні - по радіусі убік руху води й друг до друга, при цьому в кожній камері встановлені незалежні гідротурбіни. Поперек каналу 2 на стінках 5 і 6 камер 3 і 4 у підшипникових опорах 7 закріплені вали 8 турбін 9 із провідними шестірнями 10, що входять у зачеплення із шестірнями 11, закріпленими на валах електроге 52748 4 нераторів 12, установлених на площадках 13. Турбіни 9 мають вигнуті по радіусі убік їхнього обертання лопати 14. На камерах 3 і 4 закріплені стояки 15, зверху яких у підшипникових опорах 16 установлені вали 17 з барабанами 18, на яких намотані троси 19, а також закріплені шківи 20, з'єднані приводними ременями 21 зі шківами 22 електромоторів 23, закріплених на площадках 24. На стояках 15 закріплені також напрямні 25, в пазах 26 яким установлені щити - засувки 27 з опорними роликами 28, з'єднані із тросами 19 барабанів 18. На берегах каналу й між камер 3 і 4 установлені колони 29, на яких змонтовані бічні й поперечні стіни із дверима й вікнами (не показані), а зверху дах 30. На камерах 3 і 4 змонтовані доріжки 31 для інспекційних оглядів установки. В іншому прикладі виконання установки на валах 8 турбін 9, установлених послідовно в каналах 3 і 4, закріплені шківи 32, а на валу загального електрогенератора 33 здвоєний шків 34, які охоплюють приводні ремені 35. Гідроенергетична установка працює в такий спосіб. У даному прикладі виконання установки перетин каналу 2 зменшено в 2,5 рази й, відповідно до закону Бернуллі, швидкість руху води в здвоєних камерах 3 і 4 збільшилася також в 2,5 рази. Потоки води, розділені стінками 5 і 6 камер 3 і 4, змонтованих на бетонній підставі 1 каналу 2, обертають турбіни 9, установлені на валах 8 у підшипникових опорах 7. Вигнуті по радіусі убік обертання турбін 9 лопати 14 більш повно використовують енергію води, що рухається, а вали 8, що входять у зачеплення шестірнями 10 і 11, обертають вали електрогенераторів 12. У випадку несправності однієї з турбін 9 або інших вузлів,, за допомогою електромотора 23, обертають вал 17 і барабан 18, змотує з його трос 19, що опускає щит-засувку 27 по пазах 26 напрямних 25 і перекриває потік води у відповідну камеру. При цьому швидкість води в іншій камері збільшується. Інспекційні огляди турбін 9 і вузлів привода проводяться оператором переміщенням по доріжках 31 гідроелектростанції, закритої від непогоди стінами (не показані) і дахом 30, установленої на колонах 29. В іншому прикладі виконання установки вали 8 турбін 9, установлених послідовно в каналах 3 і 4, передають обертання шківами 32 і ременями 35 на здвоєний шків 34 загального електрогенератора 33. Застосування корисної моделі дозволяє робити монтаж простої конструкції гідроенергетичної установки без більших капітальних витрат і забезпечити безперебійну подачу електроенергії споживачам при ремонтах гідроагрегатів на одній зі здвоєних камер, збільшуючи виробіток електроенергії на іншій. 5 Комп’ютерна верстка Л. Купенко 52748 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
