Освітлювальний пристрій
Номер патенту: 53190
Опубліковано: 27.09.2010
Формула / Реферат
1. Освітлювальний пристрій, який містить дзеркальний параболічний відбивач, джерела світла, захисне скло і елементи електросхеми, який відрізняється тим, що джерела світла виконані у вигляді світловипромінюючих діодів білого світла, розміщених на внутрішній поверхні дзеркального параболічного відбивача та на зовнішній поверхні дзеркального конічного тримача, встановленого по головній оптичній осі дзеркального параболічного відбивача.
2. Освітлювальний пристрій за п. 1, який відрізняється тим, що світловипромінюючі діоди білого світла розміщені окремими групами по гвинтових лініях на внутрішній поверхні дзеркального параболічного відбивача та на зовнішній поверхні дзеркального конічного тримача, причому напрям обох гвинтових ліній протилежний, а крок гвинтових ліній рівний трьом діаметрам світловипромінюючих діодів білого світла.
3. Освітлювальний пристрій за п. 1, який відрізняється тим, що електросхема живлення світловипромінюючих діодів білого світла виконана з можливістю перемикання окремих груп останніх.
Текст

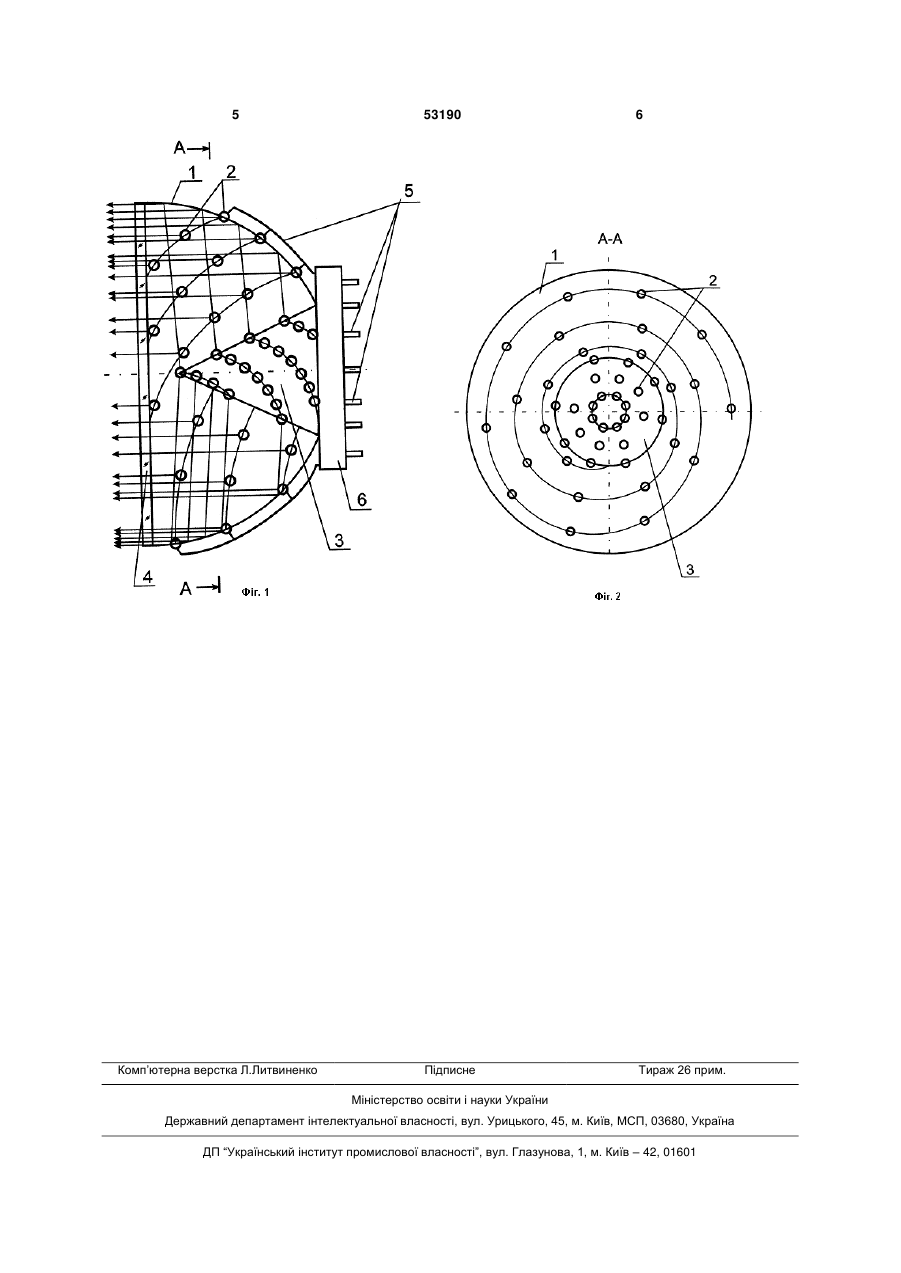

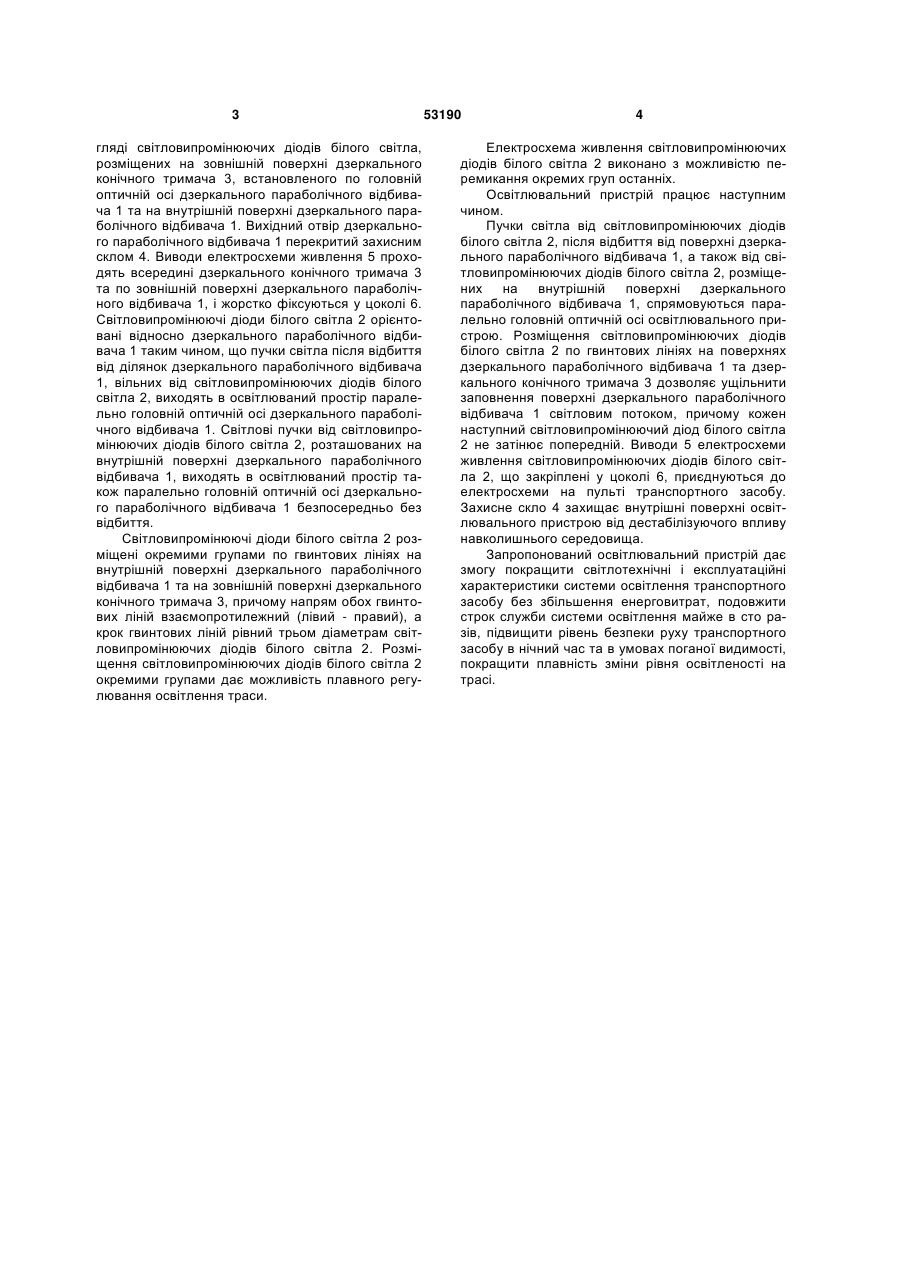

1. Освітлювальний пристрій, який містить дзеркальний параболічний відбивач, джерела світла, захисне скло і елементи електросхеми, який відрізняється тим, що джерела світла виконані у вигляді світловипромінюючих діодів білого світла, розміщених на внутрішній поверхні дзеркального параболічного відбивача та на зовнішній поверхні дзеркального конічного тримача, встановленого по 3 гляді світловипромінюючих діодів білого світла, розміщених на зовнішній поверхні дзеркального конічного тримача 3, встановленого по головній оптичній осі дзеркального параболічного відбивача 1 та на внутрішній поверхні дзеркального параболічного відбивача 1. Вихідний отвір дзеркального параболічного відбивача 1 перекритий захисним склом 4. Виводи електросхеми живлення 5 проходять всередині дзеркального конічного тримача 3 та по зовнішній поверхні дзеркального параболічного відбивача 1, і жорстко фіксуються у цоколі 6. Світловипромінюючі діоди білого світла 2 орієнтовані відносно дзеркального параболічного відбивача 1 таким чином, що пучки світла після відбиття від ділянок дзеркального параболічного відбивача 1, вільних від світловипромінюючих діодів білого світла 2, виходять в освітлюваний простір паралельно головній оптичній осі дзеркального параболічного відбивача 1. Світлові пучки від світловипромінюючих діодів білого світла 2, розташованих на внутрішній поверхні дзеркального параболічного відбивача 1, виходять в освітлюваний простір також паралельно головній оптичній осі дзеркального параболічного відбивача 1 безпосередньо без відбиття. Світловипромінюючі діоди білого світла 2 розміщені окремими групами по гвинтових лініях на внутрішній поверхні дзеркального параболічного відбивача 1 та на зовнішній поверхні дзеркального конічного тримача 3, причому напрям обох гвинтових ліній взаємопротилежний (лівий - правий), а крок гвинтових ліній рівний трьом діаметрам світловипромінюючих діодів білого світла 2. Розміщення світловипромінюючих діодів білого світла 2 окремими групами дає можливість плавного регулювання освітлення траси. 53190 4 Електросхема живлення світловипромінюючих діодів білого світла 2 виконано з можливістю перемикання окремих груп останніх. Освітлювальний пристрій працює наступним чином. Пучки світла від світловипромінюючих діодів білого світла 2, після відбиття від поверхні дзеркального параболічного відбивача 1, а також від світловипромінюючих діодів білого світла 2, розміщених на внутрішній поверхні дзеркального параболічного відбивача 1, спрямовуються паралельно головній оптичній осі освітлювального пристрою. Розміщення світловипромінюючих діодів білого світла 2 по гвинтових лініях на поверхнях дзеркального параболічного відбивача 1 та дзеркального конічного тримача 3 дозволяє ущільнити заповнення поверхні дзеркального параболічного відбивача 1 світловим потоком, причому кожен наступний світловипромінюючий діод білого світла 2 не затінює попередній. Виводи 5 електросхеми живлення світловипромінюючих діодів білого світла 2, що закріплені у цоколі 6, приєднуються до електросхеми на пульті транспортного засобу. Захисне скло 4 захищає внутрішні поверхні освітлювального пристрою від дестабілізуючого впливу навколишнього середовища. Запропонований освітлювальний пристрій дає змогу покращити світлотехнічні і експлуатаційні характеристики системи освітлення транспортного засобу без збільшення енерговитрат, подовжити строк служби системи освітлення майже в сто разів, підвищити рівень безпеки руху транспортного засобу в нічний час та в умовах поганої видимості, покращити плавність зміни рівня освітленості на трасі. 5 Комп’ютерна верстка Л.Литвиненко 53190 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
