Фотоелектричний експонометр

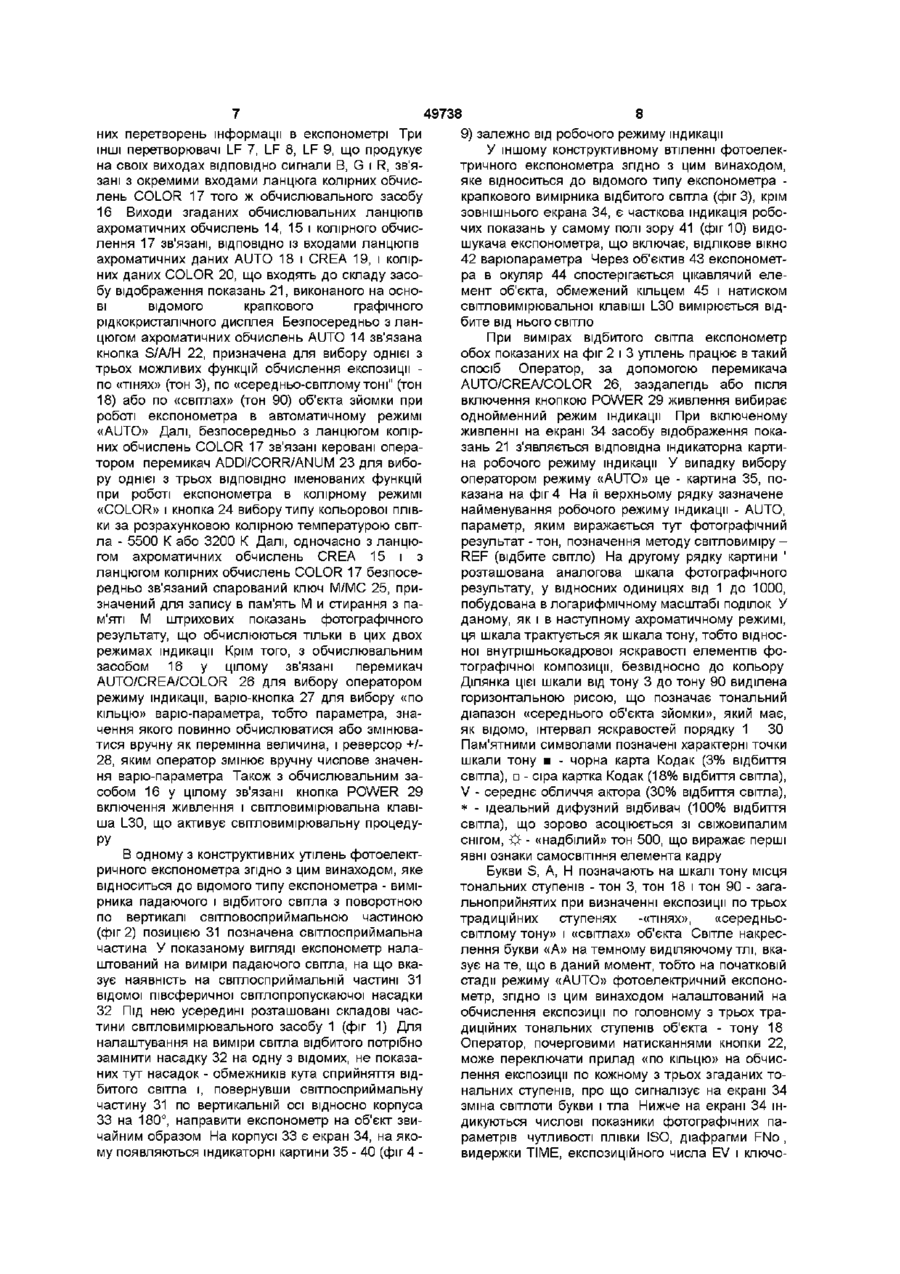

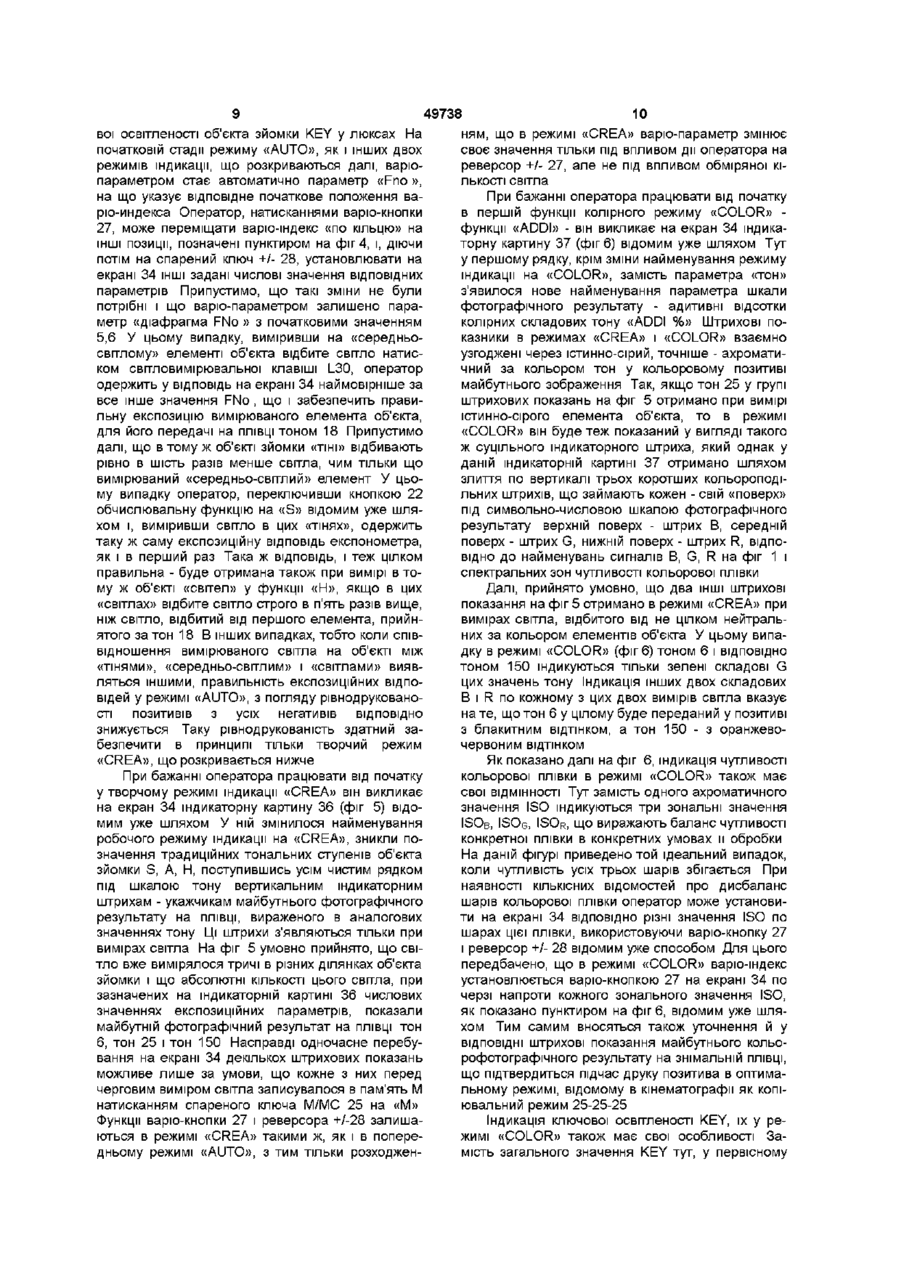

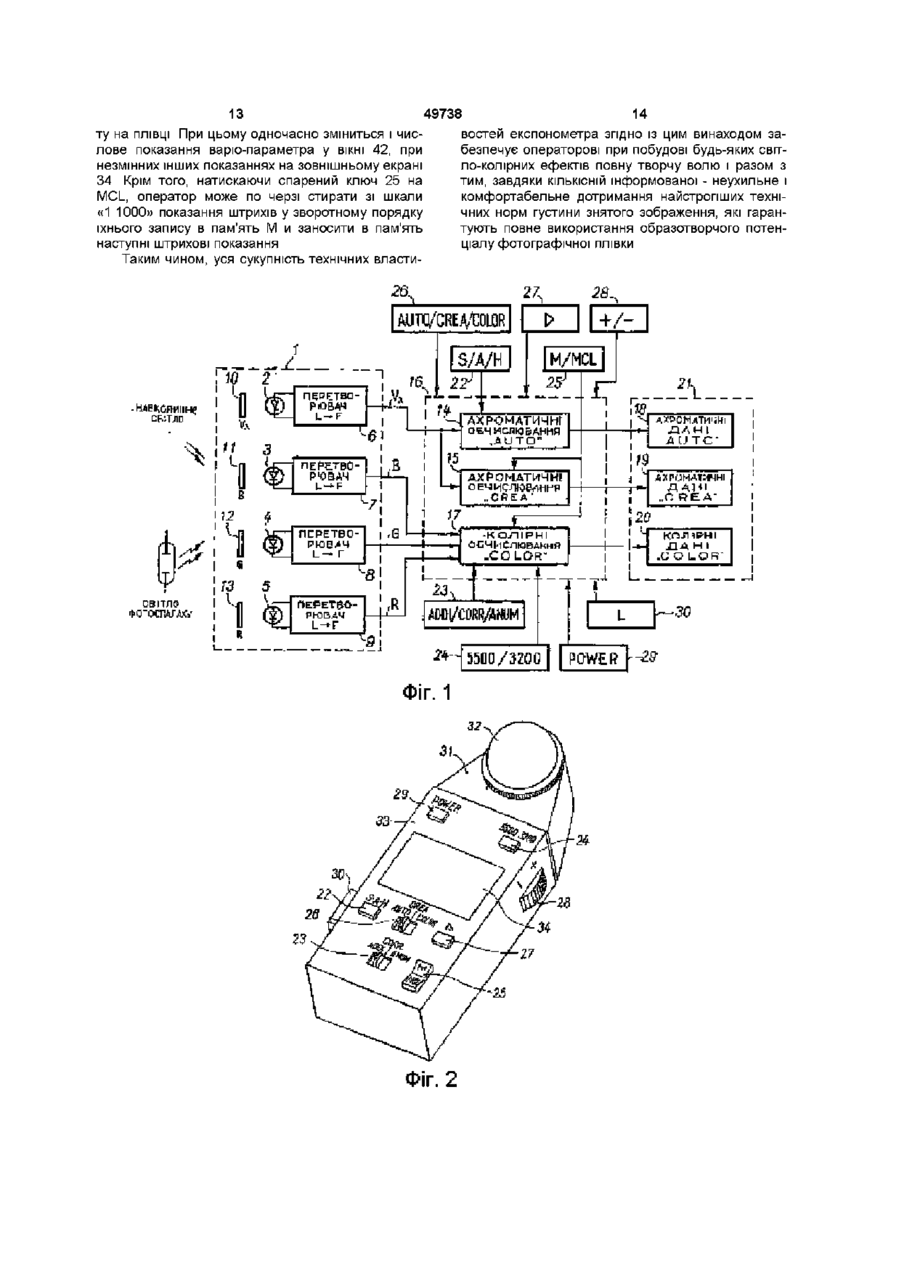

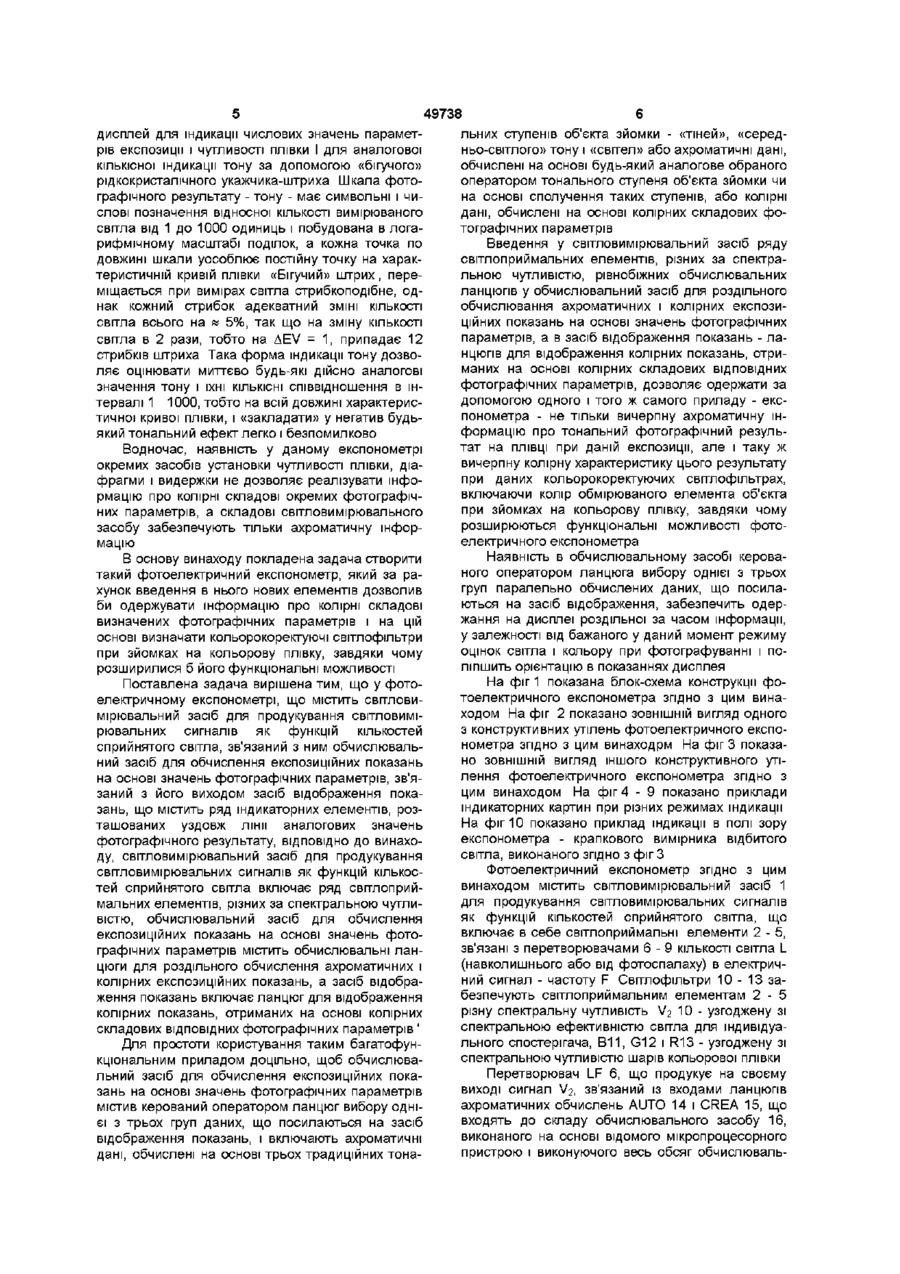

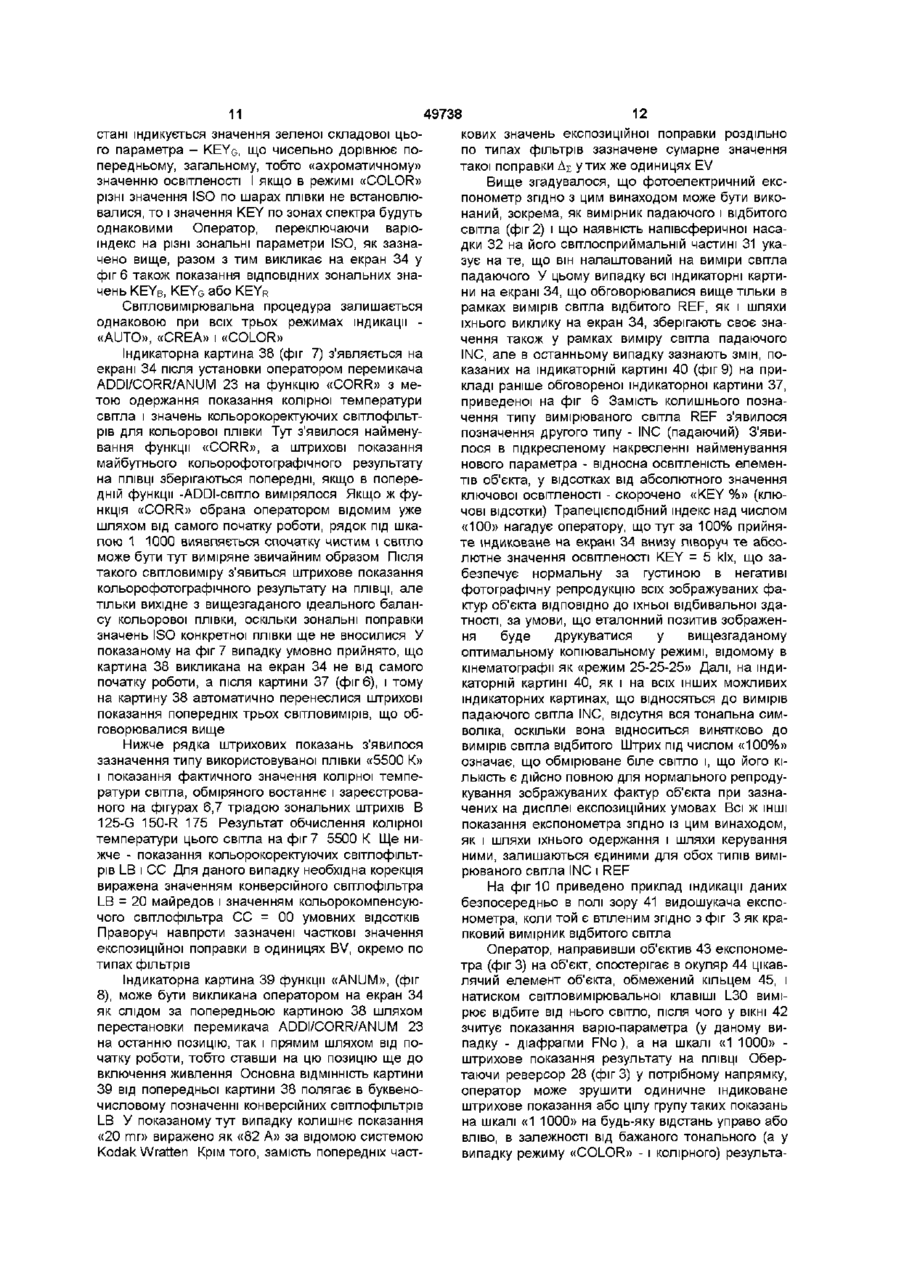

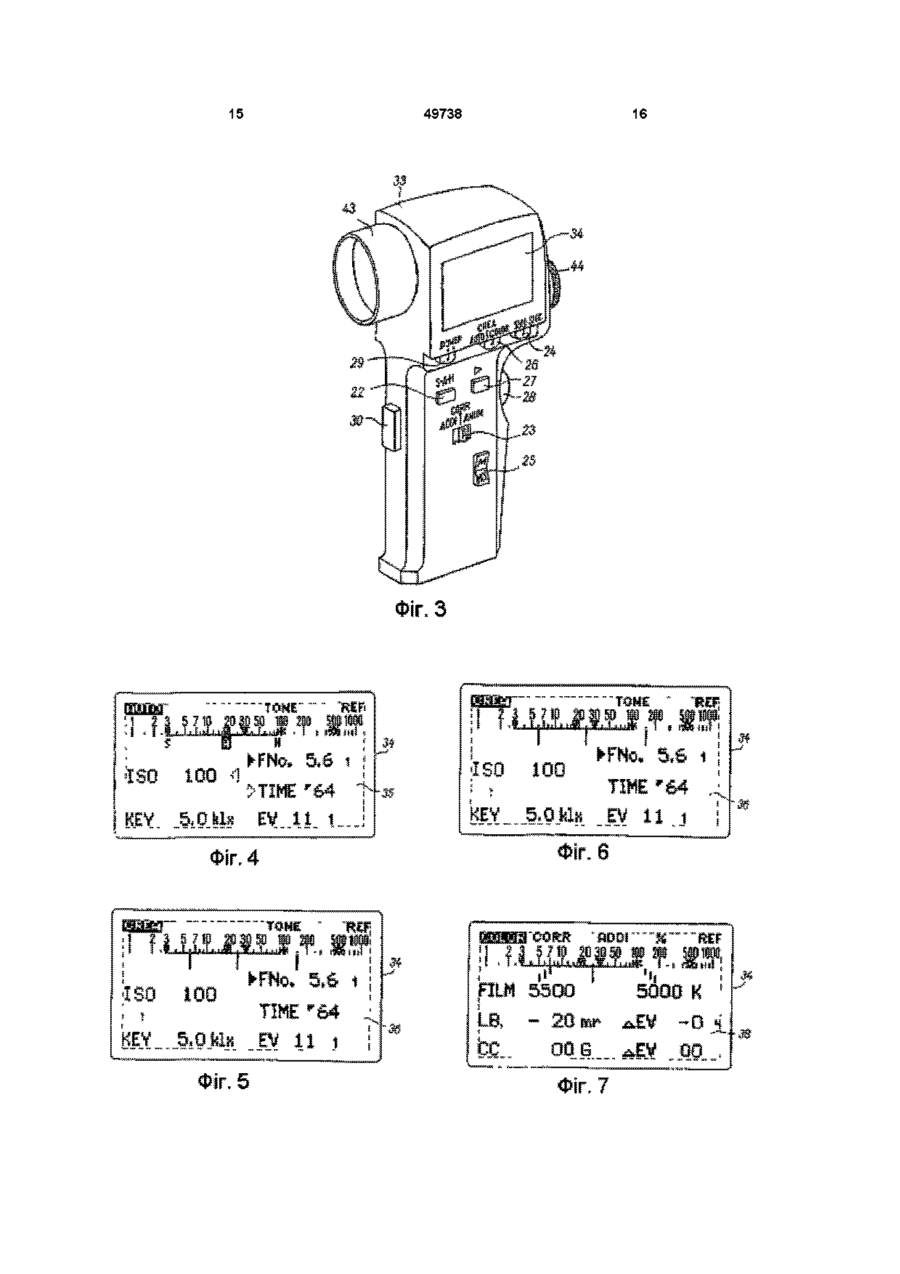

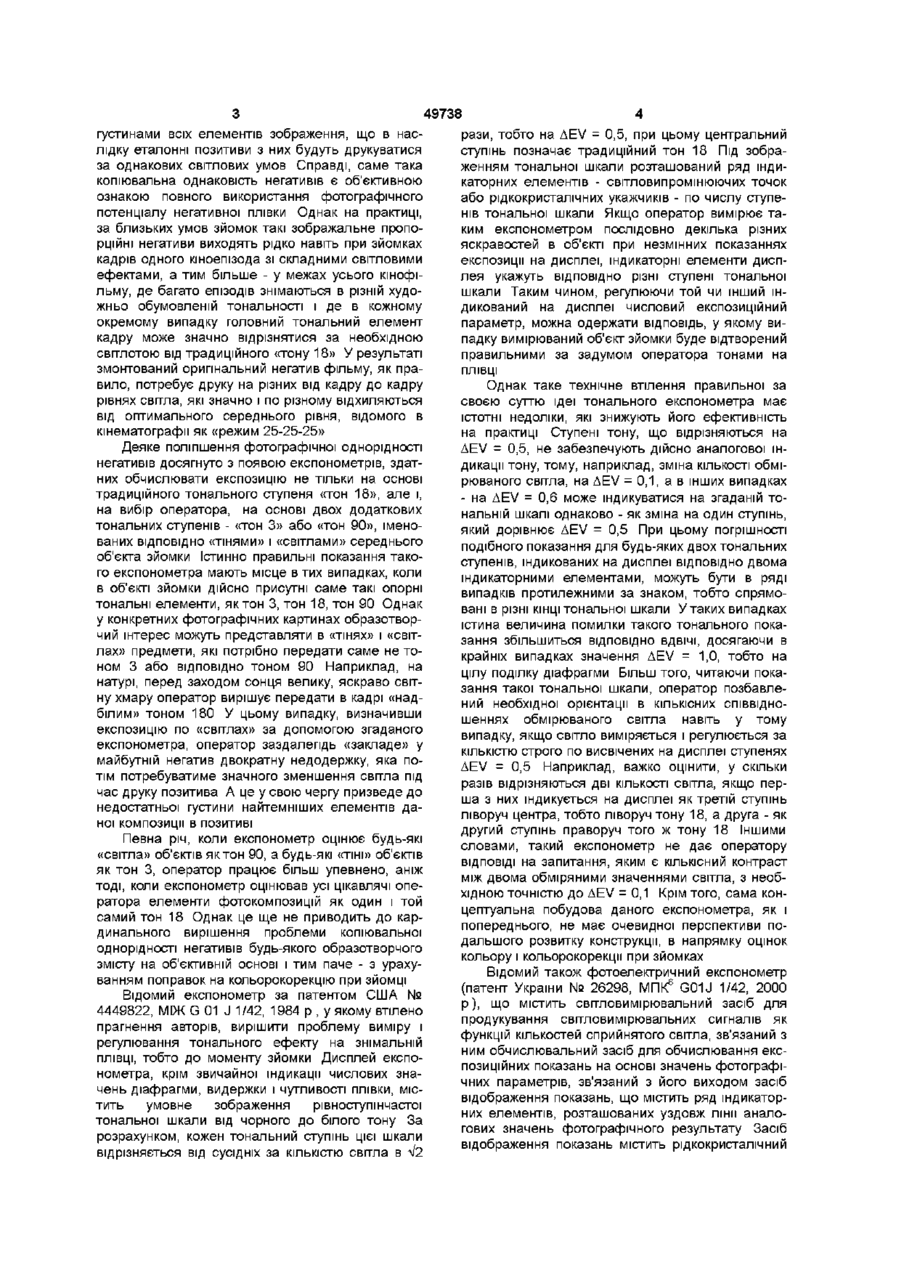

1 Фотоелектричний експонометр, що містить світловимірювальний засіб для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла, зв'язаний з ним обчислювальний засіб для обчислювання експозиційних показань на основі значень фотографічних параметрів, зв'язаний з його виходом засіб відображення показань, що містить ряд індикаторних елементів, розташованих уздовж лінії аналогових значень фотографічного результату, який відрізняється тим, що світловимірювальний засіб для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла включає ряд світлоприймальних елементів, різних за спектральною чутливістю, обчислювальний засіб для обчислювання експозиційних показань на основі значень фотографічних параметрів містить обчислювальні ланцюги для роздільного обчислення ахроматичних і колірних експозиційних показань, а засіб відображення показань включає ланцюг для відображення колірних показань, отриманих на основі колірних складових ВІДПОВІДНИХ фотографічних параметрів 2 Фотоелектричний експонометр за п 1, який відрізняється тим, що обчислювальний засіб для обчислювання експозиційних показань на основі значень фотографічних параметрів містить керований оператором ланцюг вибору однієї з трьох груп даних, що посилаються на засіб відображення показань і включають ахроматичні дані, обчислені на основі трьох традиційних тональних ступенів об'єкта зйомки - «ТІНІ», «середньо-світлого тону» і «світла», або ахроматичні дані, обчислені на основі будь-якого аналогово обраного оператором тонального ступеня об'єкта зйомки чи на основі сполучення таких ступенів, або колірні дані, обчислені на основі колірних складових фотографічних параметрів Винахід відноситься до фотокінотехніки, а саме до світловимірювальних приладів для визначення експозиції і кольорокоректуючих фільтрів при фотографуванні Звичайно знімальна експозиція, тобто діафрагменне число об'єктива і час видержки, визначається для відомого значення чутливості плівки за заміром КІЛЬКОСТІ світла, падаючого на об'єкт або відбитого від нього У першому випадку виміряється світло, прийняте об'єктом від усієї півсфери навколишнього простору, а в другому випадку світло, що йде убік об'єктива фотокамери і світловимірювального приладу в межах обмеженого тілесного кута Метод падаючого світла і метод відбитого світла при визначенні експозиції використовуються альтернативно, у залежності від умов зйомки, творчої задачі і звичок оператора стей, що уособлює так називаний «середній об'єкт зйомки», інтервал яскравостей якого від «тіней» до «світел» дорівнює порядку 1 ЗО, а саме точка, представлена в такому об'єкті у вигляді середньосвітлого дифузного поля, що відбиває 18% упалого на нього світла, дала на негативі визначений фотографічний ефект (почорніння) у вигляді певного постійно заданого значення оптичної густини Ця густина і визнається за критерій правильності експозиції при зйомці У свою чергу, ця критеріальна оптична густина обрана приблизно на середині прямолінійної ділянки характеристичної кривої негативної плівки, що визначає так називану «фотографічну широту» плівки 00 Експозиція, обчислена експонометром по виміряній КІЛЬКОСТІ відбитого світла, розрахована звичайно на те, щоб приблизно середня точка (ступінь) логарифмічної шкали відносних яскраво Передбачається, що при такому зв'язку об'єкта з плівкою через тональний ступінь «18%» всі ІНШІ ступені тональної шкали будь-яких інших об'єктів автоматично відтворяться в негативах підходящими для них густинами і що всі кадри, зняті з дотриманням такої умови, будуть у негативах пропорційні між собою за тональністю, тобто такими за со 49738 густинами всіх елементів зображення, що в наслідку еталонні позитиви з них будуть друкуватися за однакових світлових умов Справді, саме така копіювальна однаковість негативів є об'єктивною ознакою повного використання фотографічного потенціалу негативної плівки Однак на практиці, за близьких умов зйомок такі зображальне пропорційні негативи виходять рідко навіть при зйомках кадрів одного кіноепізода зі складними світловими ефектами, а тим більше - у межах усього кінофільму, де багато епізодів знімаються в різній художньо обумовленій тональності і де в кожному окремому випадку головний тональний елемент кадру може значно відрізнятися за необхідною світлотою від традиційного «тону 18» У результаті змонтований оригінальний негатив фільму, як правило, потребує друку на різних від кадру до кадру рівнях світла, які значно і по різному відхиляються від оптимального середнього рівня, відомого в кінематографи як «режим 25-25-25» Деяке поліпшення фотографічної однорідності негативів досягнуто з появою експонометрів, здатних обчислювати експозицію не тільки на основі традиційного тонального ступеня «тон 18», але і, на вибір оператора, на основі двох додаткових тональних ступенів - «тон 3» або «тон 90», іменованих ВІДПОВІДНО «тінями» і «світлами» середнього об'єкта зйомки Істинно правильні показання такого експонометра мають місце втих випадках, коли в об'єкті зйомки дійсно присутні саме такі опорні тональні елементи, як тон 3, тон 18, тон 90 Однак у конкретних фотографічних картинах образотворчий інтерес можуть представляти в «тінях» і «світлах» предмети, які потрібно передати саме не тоном 3 або ВІДПОВІДНО тоном 90 Наприклад, на натурі, перед заходом сонця велику, яскраво світну хмару оператор вирішує передати в кадрі «надбілим» тоном 180 У цьому випадку, визначивши експозицію по «світлах» за допомогою згаданого експонометра, оператор заздалегідь «закладе» у майбутній негатив двократну недодержку, яка потім потребуватиме значного зменшення світла під час друку позитива А це у свою чергу призведе до недостатньої густини найтемніших елементів даної КОМПОЗИЦІЇ В ПОЗИТИВІ Певна річ, коли експонометр оцінює будь-які «світла» об'єктів як тон 90, а будь-які «ТІНІ» об'єктів як тон 3, оператор працює більш упевнено, аніж тоді, коли експонометр оцінював усі цікавлячі оператора елементи фотокомпозицій як один і той самий тон 18 Однак це ще не приводить до кардинального вирішення проблеми копіювальної однорідності негативів будь-якого образотворчого змісту на об'єктивній основі і тим паче - з урахуванням поправок на кольорокорекцію при зйомці Відомий експонометр за патентом США № 4449822, МІЖ G 01 J 1/42, 1984 р , у якому втілено прагнення авторів, вирішити проблему виміру і регулювання тонального ефекту на знімальній ПЛІВЦІ, тобто до моменту зйомки Дисплей експонометра, крім звичайної індикації числових значень діафрагми, видержки і чутливості плівки, містить умовне зображення рівноступінчастої тональної шкали від чорного до білого тону За розрахунком, кожен тональний ступінь цієї шкали відрізняється від сусідніх за КІЛЬКІСТЮ світла в V2 рази, тобто на AEV = 0,5, при цьому центральний ступінь позначає традиційний тон 18 Під зображенням тональної шкали розташований ряд індикаторних елементів - світловипромінюючих точок або рідкокристалічних укажчиків - по числу ступенів тональної шкали Якщо оператор вимірює таким експонометром послідовно декілька різних яскравостей в об'єкті при незмінних показаннях експозиції на дисплеї, індикаторні елементи дисплея укажуть ВІДПОВІДНО різні ступені тональної шкали Таким чином, регулюючи той чи інший шдикований на дисплеї числовий експозиційний параметр, можна одержати ВІДПОВІДЬ, у якому випадку вимірюваний об'єкт зйомки буде відтворений правильними за задумом оператора тонами на ПЛІВЦІ Однак таке технічне втілення правильної за своєю суттю ідеї тонального експонометра має ІСТОТНІ недоліки, які знижують його ефективність на практиці Ступені тону, що відрізняються на AEV = 0,5, не забезпечують дійсно аналогової індикації тону, тому, наприклад, зміна КІЛЬКОСТІ обмірюваного світла, на AEV = 0,1, а в інших випадках - на AEV = 0,6 може індикуватися на згаданій тональній шкалі однаково - як зміна на один ступінь, який дорівнює AEV = 0,5 При цьому погрішності подібного показання для будь-яких двох тональних ступенів, індикованих на дисплеї ВІДПОВІДНО двома індикаторними елементами, можуть бути в ряді випадків протилежними за знаком, тобто спрямовані в різні КІНЦІ тональної шкали У таких випадках істина величина помилки такого тонального показання збільшиться ВІДПОВІДНО ВДВІЧІ, досягаючи в крайніх випадках значення AEV = 1,0, тобто на цілу поділку діафрагми Більш того, читаючи показання такої тональної шкали, оператор позбавлений необхідної орієнтації в КІЛЬКІСНИХ співвідношеннях обмірюваного світла навіть у тому випадку, якщо світло виміряється і регулюється за КІЛЬКІСТЮ строго по висвічених на дисплеї ступенях AEV = 0,5 Наприклад, важко оцінити, у скільки разів відрізняються дві КІЛЬКОСТІ світла, якщо перша з них індикується на дисплеї як третій ступінь ліворуч центра, тобто ліворуч тону 18, а друга - як другий ступінь праворуч того ж тону 18 Іншими словами, такий експонометр не дає оператору ВІДПОВІДІ на запитання, яким є КІЛЬКІСНИЙ контраст між двома обміряними значеннями світла, з необхідною точністю до AEV = 0,1 Крім того, сама концептуальна побудова даного експонометра, як і попереднього, не має очевидної перспективи подальшого розвитку конструкції, в напрямку оцінок кольору і кольорокорекцм при зйомках Відомий також фотоелектричний експонометр (патент України № 26298, МПК6 G01J 1/42, 2000 р), що містить світловимірювальний засіб для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла, зв'язаний з ним обчислювальний засіб для обчислювання експозиційних показань на основі значень фотографічних параметрів, зв'язаний з його виходом засіб відображення показань, що містить ряд індикаторних елементів, розташованих уздовж лінії аналогових значень фотографічного результату Засіб відображення показань містить рідкокристалічний 49738 дисплеи для індикації числових значень параметрів експозиції і чутливості плівки І для аналогової кількісної індикації тону за допомогою «бігучого» рідкокристалічного укажчика-штриха Шкала фотографічного результату - тону - має символьні і числові позначення відносної КІЛЬКОСТІ вимірюваного світла від 1 до 1000 одиниць і побудована в логарифмічному масштабі поділок, а кожна точка по довжині шкали уособлює постійну точку на характеристичній кривій плівки «Бігучий» штрих, переміщається при вимірах світла стрибкоподібне, однак кожний стрибок адекватний ЗМІНІ КІЛЬКОСТІ світла всього на « 5%, так що на зміну КІЛЬКОСТІ світла в 2 рази, тобто на AEV = 1, припадає 12 стрибків штриха Така форма індикації тону дозволяє оцінювати миттєво будь-які дійсно аналогові значення тону і їхні КІЛЬКІСНІ співвідношення в інтервалі 1 1000, тобто на всій довжині характеристичної кривої плівки, і «закладати» у негатив будьякий тональний ефект легко і безпомилково Водночас, наявність у даному експонометрі окремих засобів установки чутливості плівки, діафрагми і видержки не дозволяє реалізувати інформацію про колірні складові окремих фотографічних параметрів, а складові світловимірювального засобу забезпечують тільки ахроматичну інформацію В основу винаходу покладена задача створити такий фотоелектричний експонометр, який за рахунок введення в нього нових елементів дозволив би одержувати інформацію про колірні складові визначених фотографічних параметрів і на цій основі визначати кольорокоректуючі світлофільтри при зйомках на кольорову плівку, завдяки чому розширилися б його функціональні можливості Поставлена задача вирішена тим, що у фотоелектричному експонометрі, що містить світловимірювальний засіб для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла, зв'язаний з ним обчислювальний засіб для обчислення експозиційних показань на основі значень фотографічних параметрів, зв'язаний з його виходом засіб відображення показань, що містить ряд індикаторних елементів, розташованих уздовж лінії аналогових значень фотографічного результату, ВІДПОВІДНО ДО винаходу, світловимірювальний засіб для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла включає ряд світлоприймальних елементів, різних за спектральною чутливістю, обчислювальний засіб для обчислення експозиційних показань на основі значень фотографічних параметрів містить обчислювальні ланцюги для роздільного обчислення ахроматичних і колірних експозиційних показань, а засіб відображення показань включає ланцюг для відображення колірних показань, отриманих на основі колірних складових ВІДПОВІДНИХ фотографічних параметрів ' Для простоти користування таким багатофункціональним приладом доцільно, щоб обчислювальний засіб для обчислення експозиційних показань на основі значень фотографічних параметрів містив керований оператором ланцюг вибору однієї з трьох груп даних, що посилаються на засіб відображення показань, і включають ахроматичні дані, обчислені на основі трьох традиційних тона льних ступенів об'єкта зйомки - «тіней», «середньо-світлого» тону і «світел» або ахроматичні дані, обчислені на основі будь-який аналогове обраного оператором тонального ступеня об'єкта зйомки чи на основі сполучення таких ступенів, або колірні дані, обчислені на основі колірних складових фотографічних параметрів Введення у світловимірювальний засіб ряду світлоприймальних елементів, різних за спектральною чутливістю, рівнобіжних обчислювальних ланцюгів у обчислювальний засіб для роздільного обчислювання ахроматичних і колірних експозиційних показань на основі значень фотографічних параметрів, а в засіб відображення показань - ланцюгів для відображення колірних показань, отриманих на основі колірних складових ВІДПОВІДНИХ фотографічних параметрів, дозволяє одержати за допомогою одного і того ж самого приладу - експонометра - не тільки вичерпну ахроматичну інформацію про тональний фотографічний результат на ПЛІВЦІ при даній експозиції, але і таку ж вичерпну колірну характеристику цього результату при даних кольорокоректуючих світлофільтрах, включаючи колір обмірюваного елемента об'єкта при зйомках на кольорову плівку, завдяки чому розширюються функціональні можливості фотоелектричного експонометра Наявність в обчислювальному засобі керованого оператором ланцюга вибору однієї з трьох груп паралельно обчислених даних, що посилаються на засіб відображення, забезпечить одержання на дисплеї роздільної за часом інформації, у залежності від бажаного у даний момент режиму оцінок світла і кольору при фотографуванні і поліпшить орієнтацію в показаннях дисплея На фіг 1 показана блок-схема конструкції фотоелектричного експонометра згідно з цим винаходом На фіг 2 показано ЗОВНІШНІЙ ВИГЛЯД ОДНОГО з конструктивних утілень фотоелектричного експонометра згідно з цим винаходрм На фіг 3 показано ЗОВНІШНІЙ вигляд іншого конструктивного утілення фотоелектричного експонометра згідно з цим винаходом На фіг 4 - 9 показано приклади індикаторних картин при різних режимах індикації На фіг 10 показано приклад індикації в полі зору експонометра - крапкового вимірника відбитого світла, виконаного згідно з фіг З Фотоелектричний експонометр згідно з цим винаходом містить світловимірювальний засіб 1 для продукування світловимірювальних сигналів як функцій кількостей сприйнятого світла, що включає в себе світлоприймальні елементи 2 - 5, зв'язані з перетворювачами 6 - 9 КІЛЬКОСТІ світла L (навколишнього або від фотоспалаху) в електричний сигнал - частоту F Світлофільтри 10 - 13 забезпечують світлоприймальним елементам 2 - 5 різну спектральну чутливість V2 10 - узгоджену зі спектральною ефективністю світла для індивідуального спостерігача, В11, G12 і R13 - узгоджену зі спектральною чутливістю шарів кольорової плівки Перетворювач LF 6, що продукує на своєму виході сигнал V2, зв'язаний із входами ланцюгів ахроматичних обчислень AUTO 14 і CREA 15, що входять до складу обчислювального засобу 16, виконаного на основі відомого мікропроцесорного пристрою і виконуючого весь обсяг обчислюваль 49738 них перетворень інформації в експонометрі Три ІНШІ перетворювачі LF 7, LF 8, LF 9, що продукує на своїх виходах ВІДПОВІДНО сигнали В, G і R, зв'язані з окремими входами ланцюга колірних обчислень COLOR 17 того ж обчислювального засобу 16 Виходи згаданих обчислювальних ланцюгів ахроматичних обчислень 14, 15 і колірного обчислення 17 зв'язані, ВІДПОВІДНО із входами ланцюгів ахроматичних даних AUTO 18 і CREA 19, і колірних даних COLOR 20, що входять до складу засобу відображення показань 21, виконаного на основі відомого крапкового графічного рідкокристалічного дисплея Безпосередньо з ланцюгом ахроматичних обчислень AUTO 14 зв'язана кнопка S/A/H 22, призначена для вибору однієї з трьох можливих функцій обчислення експозиції по «тінях» (тон 3), по «середньо-світлому тоні" (ТОН 18) або по «світлах» (тон 90) об'єкта зйомки при роботі експонометра в автоматичному режимі «AUTO» Далі, безпосередньо з ланцюгом колірних обчислень COLOR 17 зв'язані керовані оператором перемикач ADDI/CORR/ANUM 23 для вибору однієї з трьох ВІДПОВІДНО іменованих функцій при роботі експонометра в колірному режимі «COLOR» і кнопка 24 вибору типу кольорової плівки за розрахунковою колірною температурою світла - 5500 К або 3200 К Далі, одночасно з ланцюгом ахроматичних обчислень CREA 15 і з ланцюгом колірних обчислень COLOR 17 безпосередньо зв'язаний спарований ключ М/МС 25, призначений для запису в пам'ять М и стирання з пам'яті М штрихових показань фотографічного результату, що обчислюються тільки в цих двох режимах індикації Крім того, з обчислювальним засобом 16 у цілому зв'язані перемикач AUTO/CREA/COLOR 26 для вибору оператором режиму індикації, варю-кнопка 27 для вибору «по кільцю» варю-параметра, тобто параметра, значення якого повинно обчислюватися або змінюватися вручну як перемінна величина, і реверсор +/28, яким оператор змінює вручну числове значення варю-параметра Також з обчислювальним засобом 16 у цілому зв'язані кнопка POWER 29 включення живлення і світловимірювальна клавіша L30, що активує світловимірювальну процедуРУ В одному з конструктивних утілень фотоелектричного експонометра згідно з цим винаходом, яке відноситьсядо відомого типу експонометра - вимірника падаючого і відбитого світла з поворотною по вертикалі світловосприймальною частиною (фіг 2) позицією 31 позначена світлосприймальна частина У показаному вигляді експонометр налаштований на виміри падаючого світла, на що вказує наявність на світлосприймальній частині 31 відомої півсферичної світлопропускаючої насадки 32 Під нею усередині розташовані складові частини світловимірювального засобу 1 (фіг 1) Для налаштування на виміри світла відбитого потрібно замінити насадку 32 на одну з відомих, не показаних тут насадок - обмежників кута сприйняття відбитого світла і, повернувши світлосприймальну частину 31 по вертикальній осі відносно корпуса 33 на 180°, направити експонометр на об'єкт звичайним образом На корпусі 33 є екран 34, на якому появляються індикаторні картини 35 - 40 (фіг 4 8 9) залежно від робочого режиму індикації У іншому конструктивному втіленні фотоелектричного експонометра згідно з цим винаходом, яке відноситься до відомого типу експонометра крапкового вимірника відбитого світла (фіг 3), крім зовнішнього екрана 34, є часткова індикація робочих показань у самому полі зору 41 (фіг 10) видошукача експонометра, що включає, відлікове вікно 42 варюпараметра Через об'єктив 43 експонометра в окуляр 44 спостерігається цікавлячий елемент об'єкта, обмежений кільцем 45 і натиском світловимірювальної клавіші L30 вимірюється відбите від нього світло При вимірах відбитого світла експонометр обох показаних на фіг 2 і 3 утілень працює в такий спосіб Оператор, за допомогою перемикача AUTO/CRE A/COLOR 26, заздалегідь або після включення кнопкою POWER 29 живлення вибирає однойменний режим індикації При включеному живленні на екрані 34 засобу відображення показань 21 з'являється відповідна індикаторна картина робочого режиму індикації У випадку вибору оператором режиму «AUTO» це - картина 35, показана на фіг 4 На її верхньому рядку зазначене найменування робочого режиму індикації - AUTO, параметр, яким виражається тут фотографічний результат - тон, позначення методу світловиміруREF (відбите світло) На другому рядку картини ' розташована аналогова шкала фотографічного результату, у відносних одиницях від 1 до 1000, побудована в логарифмічному масштабі поділок У даному, як і в наступному ахроматичному режимі, ця шкала трактується як шкала тону, тобто відносної внутрішньокадрової яскравості елементів фотографічної композиції, безвідносно до кольору Ділянка цієї шкали від тону 3 до тону 90 виділена горизонтальною рисою, що позначає тональний діапазон «середнього об'єкта зйомки», який має, як відомо, інтервал яскравостей порядку 1 ЗО Пам'ятними символами позначені характерні точки шкали тону • - чорна карта Кодак (3% відбиття світла), • - сіра картка Кодак (18% відбиття світла), V - середнє обличчя актора (30% відбиття світла), * - ідеальний дифузний відбивач (100% відбиття світла), що зорово асоціюється зі свіжовипалим снігом, ф - «надбілий» тон 500, що виражає перші явні ознаки самосвітіння елемента кадру Букви S, А, Н позначають на шкалі тону місця тональних ступенів - тон 3, тон 18 і тон 90 - загальноприйнятих при визначенні експозиції по трьох традиційних ступенях -«тінях», «середньосвітлому тону» і «світлах» об'єкта Світле накреслення букви «А» на темному виділяючому тлі, вказує на те, що в даний момент, тобто на початковій стадії режиму «AUTO» фотоелектричний експонометр, згідно із цим винаходом налаштований на обчислення експозиції по головному з трьох традиційних тональних ступенів об'єкта - тону 18 Оператор, почерговими натисканнями кнопки 22, може переключати прилад «по кільцю» на обчислення експозиції по кожному з трьох згаданих тональних ступенів, про що сигналізує на екрані 34 зміна світлоти букви і тла Нижче на екрані 34 шдикуються числові показники фотографічних параметрів чутливості плівки ISO, діафрагми FNo , видержки TIME, експозиційного числа EV і ключо 49738 воі освітленості об'єкта зйомки KEY у люксах На початковій стадії режиму «AUTO», як і інших двох режимів індикації, що розкриваються далі, варюпараметром стає автоматично параметр «Fno », на що указує відповідне початкове положення варю-индекса Оператор, натисканнями варю-кнопки 27, може переміщати варю-індекс «по кільцю» на ІНШІ позиції, позначені пунктиром на фіг 4, і, діючи потім на спарений ключ +/- 28, установлювати на екрані 34 ІНШІ задані числові значення ВІДПОВІДНИХ параметрів Припустимо, що такі зміни не були потрібні і що варю-параметром залишено параметр «діафрагма FNo » з початковими значенням 5,6 У цьому випадку, виміривши на «середньосвітлому» елементі об'єкта відбите світло натиском світловимірювальної клавіші L30, оператор одержить у ВІДПОВІДЬ на екрані 34 наймовірніше за все інше значення FNo , що і забезпечить правильну експозицію вимірюваного елемента об'єкта, для його передачі на ПЛІВЦІ ТОНОМ 18 Припустимо далі, що в тому ж об'єкті зйомки «ТІНІ» відбивають рівно в шість разів менше світла, чим тільки що вимірюваний «середньо-світлий» елемент У цьому випадку оператор, переключивши кнопкою 22 обчислювальну функцію на «S» відомим уже шляхом і, виміривши світло в цих «тінях», одержить таку ж саму експозиційну ВІДПОВІДЬ експонометра, як і в перший раз Така ж ВІДПОВІДЬ, І теж цілком правильна - буде отримана також при вимірі в тому ж об'єкті «світел» у функції «Н», якщо в цих «світлах» відбите світло строго в п'ять разів вище, ніж світло, відбитий від першого елемента, прийнятого з а т о н 18 В інших випадках, тобто коли співвідношення вимірюваного світла на об'єкті між «тінями», «середньо-світлим» і «світлами» виявляться іншими, правильність експозиційних відповідей у режимі «AUTO», з погляду рівнодрукованості позитивів з усіх негативів ВІДПОВІДНО знижується Таку рівнодрукованість здатний забезпечити в принципі тільки творчий режим «CREA», що розкривається нижче При бажанні оператора працювати від початку у творчому режимі індикації «CREA» він викликає на екран 34 індикаторну картину 36 (фіг 5) відомим уже шляхом У ній змінилося найменування робочого режиму індикації на «CREA», зникли позначення традиційних тональних ступенів об'єкта зйомки S, А, Н, поступившись усім чистим рядком під шкалою тону вертикальним індикаторним штрихам - укажчикам майбутнього фотографічного результату на ПЛІВЦІ, вираженого в аналогових значеннях тону Ці штрихи з'являються тільки при вимірах світла На фіг 5 умовно прийнято, що світло вже вимірялося тричі в різних ділянках об'єкта зйомки і що абсолютні КІЛЬКОСТІ ЦЬОГО світла, при зазначених на індикаторній картині 36 числових значеннях експозиційних параметрів, показали майбутній фотографічний результат на ПЛІВЦІ ТОН 6, тон 25 і тон 150 Насправді одночасне перебування на екрані 34 декількох штрихових показань можливе лише за умови, що кожне з них перед черговим виміром світла записувалося в пам'ять М натисканням спареного ключа М/МС 25 на «М» Функції варю-кнопки 27 і реверсора +/-28 залишаються в режимі «CREA» такими ж, як і в попередньому режимі «AUTO», з тим тільки розходжен 10 ням, що в режимі «CREA» варю-параметр змінює своє значення тільки під впливом дії оператора на реверсор +/- 27, але не під впливом обміряної КІЛЬКОСТІ світла При бажанні оператора працювати від початку в першій функції колірного режиму «COLOR» функції «ADDI» - він викликає на екран 34 індикаторну картину 37 (фіг 6) відомим уже шляхом Тут у першому рядку, крім зміни найменування режиму індикації на «COLOR», замість параметра «тон» з'явилося нове найменування параметра шкали фотографічного результату - адитивні відсотки колірних складових тону «ADDI %» Штрихові показники в режимах «CREA» і «COLOR» взаємно узгоджені через істинно-сірий, точніше - ахроматичний за кольором тон у кольоровому позитиві майбутнього зображення Так, якщо тон 25 у групі штрихових показань на фіг 5 отримано при вимірі істинно-сірого елемента об'єкта, то в режимі «COLOR» він буде теж показаний у вигляді такого ж суцільного індикаторного штриха, який однак у даній індикаторній картині 37 отримано шляхом злиття по вертикалі трьох коротших кольороподільних штрихів, що займають кожен - свій «поверх» під символьно-числовою шкалою фотографічного результату верхній поверх - штрих В, середній поверх - штрих G, нижній поверх - штрих R, ВІДПОВІДНО до найменувань сигналів В, G, R на фіг 1 і спектральних зон чутливості кольорової плівки Далі, прийнято умовно, що два ІНШІ штрихові показання на фіг 5 отримано в режимі «CREA» при вимірах світла, відбитого від не цілком нейтральних за кольором елементів об'єкта У цьому випадку в режимі «COLOR» (фіг 6) тоном 6 і ВІДПОВІДНО тоном 150 індикуються тільки зелені складові G цих значень тону Індикація інших двох складових В і R по кожному з цих двох вимірів світла вказує на те, що тон 6 у цілому буде переданий у позитиві з блакитним ВІДТІНКОМ, а тон 1 5 0 - 3 оранжевочервоним ВІДТІНКОМ Як показано далі на фіг 6, індикація чутливості кольорової плівки в режимі «COLOR» також має свої ВІДМІННОСТІ Тут замість одного ахроматичного значення ISO індикуються три зональні значення ISOB, ISOG, ISOR, ЩО виражають баланс чутливості конкретної плівки в конкретних умовах и обробки На даній фігурі приведено той ідеальний випадок, коли чутливість усіх трьох шарів збігається При наявності КІЛЬКІСНИХ відомостей про дисбаланс шарів кольорової плівки оператор може установити на екрані 34 ВІДПОВІДНО різні значення ISO по шарах цієї плівки, використовуючи варю-кнопку 27 і реверсор +/- 28 відомим уже способом Для цього передбачено, що в режимі «COLOR» варю-індекс установлюється варю-кнопкою 27 на екрані 34 по черзі напроти кожного зонального значення ISO, як показано пунктиром на фіг 6, відомим уже шляхом Тим самим вносяться також уточнення й у ВІДПОВІДНІ штрихові показання майбутнього кольорофотографічного результату на знімальній ПЛІВЦІ, що підтвердиться підчас друку позитива в оптимальному режимі, відомому в кінематографи як копіювальний режим 25-25-25 Індикація ключової освітленості KEY, їх у режимі «COLOR» також має свої особливості Замість загального значення KEY тут, у первісному 12 11 49738 стані індикується значення зеленої складової цьокових значень експозиційної поправки роздільно го параметра - KEYG, ЩО чисельно дорівнює попо типах фільтрів зазначене сумарне значення передньому, загальному, тобто «ахроматичному» такої поправки Д Е у тих же одиницях EV значенню освітленості І якщо в режимі «COLOR» Вище згадувалося, що фотоелектричний ексрізні значення ISO по шарах плівки не встановлюпонометр згідно з цим винаходом може бути виковалися, то і значення KEY по зонах спектра будуть наний, зокрема, як вимірник падаючого і відбитого однаковими Оператор, переключаючи варюсвітла (фіг 2) і що наявність напівсферичної насаіндекс на різні зональні параметри ISO, як зазнадки 32 на його світлосприймальній частині 31 укачено вище, разом з тим викликає на екран 34 у зує на те, що він налаштований на виміри світла фіг 6 також показання ВІДПОВІДНИХ зональних знападаючого У цьому випадку всі індикаторні картичень KEYB, KEY G або KEYR ни на екрані 34, що обговорювалися вище тільки в рамках вимірів світла відбитого REF, як і шляхи Світловимірювальна процедура залишається їхнього виклику на екран 34, зберігають своє знаоднаковою при всіх трьох режимах індикації чення також у рамках виміру світла падаючого «AUTO», «CREA» і «COLOR» INC, але в останньому випадку зазнають змін, поІндикаторна картина 38 (фіг 7) з'являється на казаних на індикаторній картині 40 (фіг 9) на приекрані 34 після установки оператором перемикача кладі раніше обговореної індикаторної картини 37, ADDI/CORR/ANUM 23 на функцію «CORR» з меприведеної на фіг 6 Замість колишнього познатою одержання показання колірної температури чення типу вимірюваного світла REF з'явилося світла і значень кольорокоректуючих світлофільтпозначення другого типу - INC (падаючий) З'явирів для кольорової плівки Тут з'явилося найменулося в підкресленому накресленні найменування вання функції «CORR», а штрихові показання нового параметра - відносна освітленість елеменмайбутнього кольорофотографічного результату тів об'єкта, у відсотках від абсолютного значення на ПЛІВЦІ зберігаються попередні, якщо в попереключової освітленості - скорочено «KEY %» (клюдній функції -ADDI-світло вимірялося Якщо ж фучові ВІДСОТКИ) Трапецієподібний індекс над числом нкція «CORR» обрана оператором відомим уже «100» нагадує оператору, що тут за 100% прийняшляхом від самого початку роботи, рядок під шкате індиковане на екрані 34 внизу ліворуч те абсолою 1 1000 виявляється спочатку чистим і світло лютне значення освітленості KEY = 5 klx, що заможе бути тут виміряне звичайним образом Після безпечує нормальну за густиною в негативі такого світловиміру з'явиться штрихове показання фотографічну репродукцію всіх зображуваних факольорофотографічного результату на ПЛІВЦІ, але ктур об'єкта ВІДПОВІДНО до їхньої відбивальної здатільки вихідне з вищезгаданого ідеального балантності, за умови, що еталонний позитив зображенсу кольорової плівки, оскільки зональні поправки ня буде друкуватися у вищезгаданому значень ISO конкретної плівки ще не вносилися У оптимальному копіювальному режимі, відомому в показаному на фіг 7 випадку умовно прийнято, що кінематографи як «режим 25-25-25» Далі, на індикартина 38 викликана на екран 34 не від самого каторній картині 40, як і на всіх інших можливих початку роботи, а після картини 37 (фіг 6), і тому індикаторних картинах, що відносяться до вимірів на картину 38 автоматично перенеслися штрихові падаючого світла INC, відсутня вся тональна симпоказання попередніх трьох світловимірів, що обволіка, оскільки вона відноситься винятково до говорювалися вище вимірів світла відбитого Штрих під числом «100%» Нижче рядка штрихових показань з'явилося означає, що обмірюване біле світло і, що його КІзазначення типу використовуваної плівки «5500 К» ЛЬКІСТЬ є дійсно повною для нормального репродуі показання фактичного значення колірної темпекування зображуваних фактур об'єкта при зазнаратури світла, обміряного востаннє і зареєстровачених на дисплеї експозиційних умовах Всі ж ІНШІ ного на фігурах 6,7 тріадою зональних штрихів В показання експонометра згідно із цим винаходом, 125-G 150-R 175 Результат обчислення колірної як і шляхи їхнього одержання і шляхи керування температури цього світла на фіг 7 5500 К Ще ниними, залишаються єдиними для обох типів виміжче - показання кольорокоректуючих світлофільтрюваного світла INC і REF рів LB і СС Для даного випадку необхідна корекція виражена значенням конверсійного світлофільтра На фіг 10 приведено приклад індикації даних LB = 20 майредов і значенням кольорокомпенсуюбезпосередньо в полі зору 41 видошукача експочого світлофільтра СС = 00 умовних ВІДСОТКІВ нометра, коли той є втіленим згідно з фіг 3 як краПраворуч навпроти зазначені часткові значення пковий вимірник відбитого світла експозиційної поправки в одиницях BV, окремо по Оператор, направивши об'єктив 43 експонометипах фільтрів тра (фіг 3) на об'єкт, спостерігає в окуляр 44 цікавлячий елемент об'єкта, обмежений кільцем 45, і Індикаторна картина 39 функції «ANUM», (фіг натиском світловимірювальної клавіші L30 вимі8), може бути викликана оператором на екран 34 рює відбите від нього світло, після чого у ВІКНІ 42 як слідом за попередньою картиною 38 шляхом зчитує показання варю-параметра (у даному виперестановки перемикача ADDI/CORR/ANUM 23 падку - діафрагми FNo), а на шкалі «1 1000» на останню позицію, так і прямим шляхом від поштрихове показання результату на ПЛІВЦІ Оберчатку роботи, тобто ставши на цю позицію ще до таючи реверсор 28 (фігЗ) у потрібному напрямку, включення живлення Основна ВІДМІННІСТЬ картини оператор може зрушити одиничне індиковане 39 від попередньої картини 38 полягає в буквеноштрихове показання або цілу групу таких показань числовому позначенні конверсійних світлофільтрів на шкалі «1 1000» на будь-яку відстань управо або LB У показаному тут випадку колишнє показання вліво, в залежності від бажаного тонального (а у «20 mr» виражено як «82 А» за відомою системою випадку режиму «COLOR» - і колірного) результаKodak Wratten Крім того, замість попередніх част 13 14 востей експонометра згідно із цим винаходом забезпечує операторові при побудові будь-яких світло-колірних ефектів повну творчу волю і разом з тим, завдяки КІЛЬКІСНІЙ інформованої - неухильне і комфортабельне дотримання найстропших технічних норм густини знятого зображення, які гарантують повне використання образотворчого потенціалу фотографічної плівки 49738 ту на ПЛІВЦІ При цьому одночасно зміниться і числове показання варю-параметра у ВІКНІ 42, при незмінних інших показаннях на зовнішньому екрані 34 Крім того, натискаючи спарений ключ 25 на MCL, оператор може по черзі стирати зі шкали «1 1000» показання штрихів у зворотному порядку їхнього запису в пам'ять М и заносити в пам'ять наступні штрихові показання Таким чином, уся сукупність технічних власти ФІГ. 1 32 Фіг. 2 15 49738 16 17 49738 18 пне , 5 JM Я Д 50 IN ДО 5 М Ю р О Н 0 Г -I • hbiEniil . I p Ipirtj - I -1 1 Fi ml , г I B G R FMc. 100 100 100 5.0 kb £V ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 r 64 tl 1 TIME Фіг. 9 ( 0 4 4 ) 4 5 6 - 2 0 - 90 5.6 1
