Пристрій для виготовлення двошарових супозиторіїв

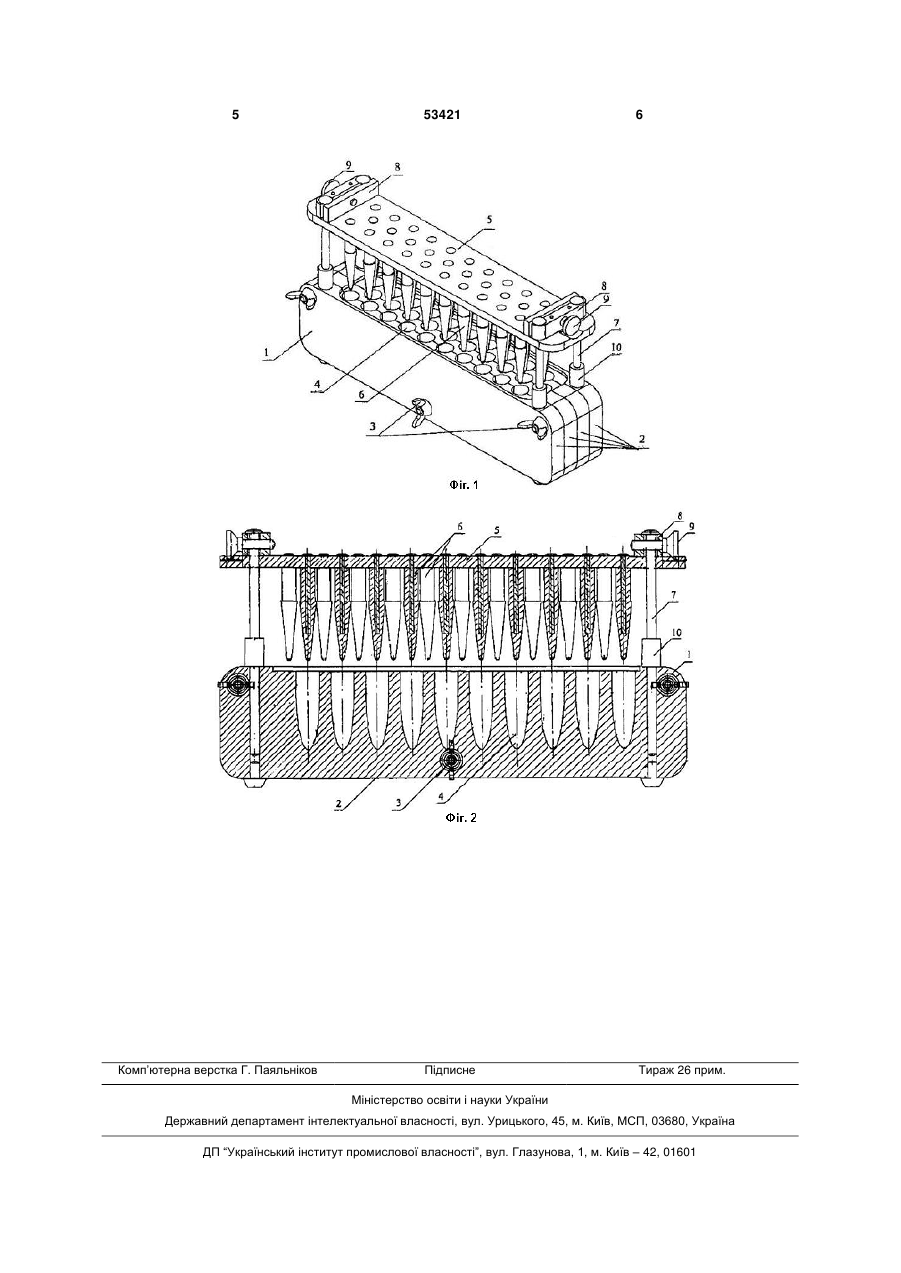

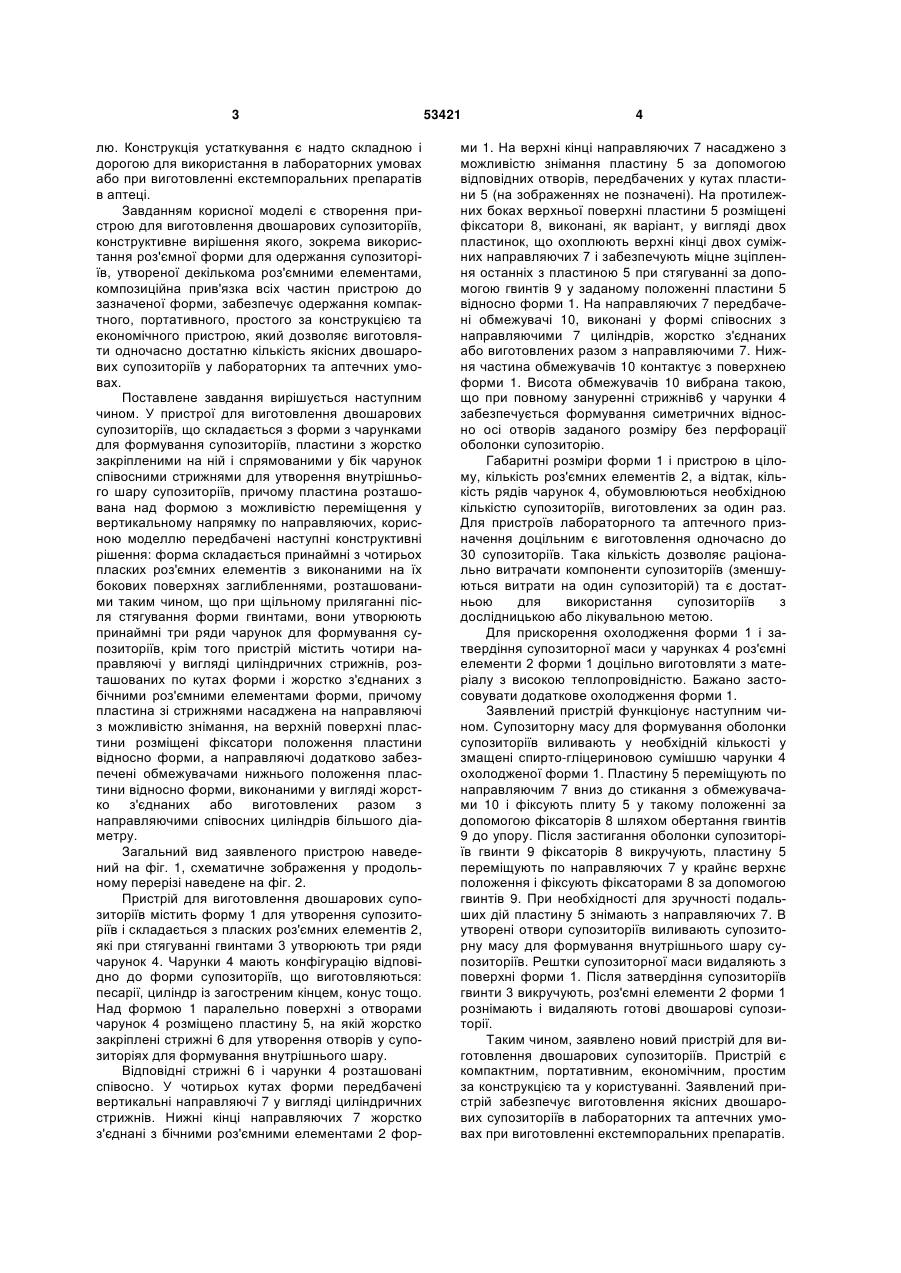

Пристрій для виготовлення двошарових супозиторіїв, що складається з форми з чарунками для формування супозиторіїв, пластини з жорстко закріпленими на ній і спрямованими у бік чарунок співвісними стрижнями для утворення внутрішнього шару супозиторіїв, причому пластина розташована над формою з можливістю переміщення у вертикальному напрямку по напрямних, який відрізняється тим, що форма складається принаймні 3 лю. Конструкція устаткування є надто складною і дорогою для використання в лабораторних умовах або при виготовленні екстемпоральних препаратів в аптеці. Завданням корисної моделі є створення пристрою для виготовлення двошарових супозиторіїв, конструктивне вирішення якого, зокрема використання роз'ємної форми для одержання супозиторіїв, утвореної декількома роз'ємними елементами, композиційна прив'язка всіх частин пристрою до зазначеної форми, забезпечує одержання компактного, портативного, простого за конструкцією та економічного пристрою, який дозволяє виготовляти одночасно достатню кількість якісних двошарових супозиторіїв у лабораторних та аптечних умовах. Поставлене завдання вирішується наступним чином. У пристрої для виготовлення двошарових супозиторіїв, що складається з форми з чарунками для формування супозиторіїв, пластини з жорстко закріпленими на ній і спрямованими у бік чарунок співосними стрижнями для утворення внутрішнього шару супозиторіїв, причому пластина розташована над формою з можливістю переміщення у вертикальному напрямку по направляючих, корисною моделлю передбачені наступні конструктивні рішення: форма складається принаймні з чотирьох пласких роз'ємних елементів з виконаними на їх бокових поверхнях заглибленнями, розташованими таким чином, що при щільному приляганні після стягування форми гвинтами, вони утворюють принаймні три ряди чарунок для формування супозиторіїв, крім того пристрій містить чотири направляючі у вигляді циліндричних стрижнів, розташованих по кутах форми і жорстко з'єднаних з бічними роз'ємними елементами форми, причому пластина зі стрижнями насаджена на направляючі з можливістю знімання, на верхній поверхні пластини розміщені фіксатори положення пластини відносно форми, а направляючі додатково забезпечені обмежувачами нижнього положення пластини відносно форми, виконаними у вигляді жорстко з'єднаних або виготовлених разом з направляючими співосних циліндрів більшого діаметру. Загальний вид заявленого пристрою наведений на фіг. 1, схематичне зображення у продольному перерізі наведене на фіг. 2. Пристрій для виготовлення двошарових супозиторіїв містить форму 1 для утворення супозиторіїв і складається з пласких роз'ємних елементів 2, які при стягуванні гвинтами 3 утворюють три ряди чарунок 4. Чарунки 4 мають конфігурацію відповідно до форми супозиторіїв, що виготовляються: песарії, циліндр із загостреним кінцем, конус тощо. Над формою 1 паралельно поверхні з отворами чарунок 4 розміщено пластину 5, на якій жорстко закріплені стрижні 6 для утворення отворів у супозиторіях для формування внутрішнього шару. Відповідні стрижні 6 і чарунки 4 розташовані співосно. У чотирьох кутах форми передбачені вертикальні направляючі 7 у вигляді циліндричних стрижнів. Нижні кінці направляючих 7 жорстко з'єднані з бічними роз'ємними елементами 2 фор 53421 4 ми 1. На верхні кінці направляючих 7 насаджено з можливістю знімання пластину 5 за допомогою відповідних отворів, передбачених у кутах пластини 5 (на зображеннях не позначені). На протилежних боках верхньої поверхні пластини 5 розміщені фіксатори 8, виконані, як варіант, у вигляді двох пластинок, що охоплюють верхні кінці двох суміжних направляючих 7 і забезпечують міцне зціплення останніх з пластиною 5 при стягуванні за допомогою гвинтів 9 у заданому положенні пластини 5 відносно форми 1. На направляючих 7 передбачені обмежувачі 10, виконані у формі співосних з направляючими 7 циліндрів, жорстко з'єднаних або виготовлених разом з направляючими 7. Нижня частина обмежувачів 10 контактує з поверхнею форми 1. Висота обмежувачів 10 вибрана такою, що при повному зануренні стрижнів6 у чарунки 4 забезпечується формування симетричних відносно осі отворів заданого розміру без перфорації оболонки супозиторію. Габаритні розміри форми 1 і пристрою в цілому, кількість роз'ємних елементів 2, а відтак, кількість рядів чарунок 4, обумовлюються необхідною кількістю супозиторіїв, виготовлених за один раз. Для пристроїв лабораторного та аптечного призначення доцільним є виготовлення одночасно до 30 супозиторіїв. Така кількість дозволяє раціонально витрачати компоненти супозиторіїв (зменшуються витрати на один супозиторій) та є достатньою для використання супозиторіїв з дослідницькою або лікувальною метою. Для прискорення охолодження форми 1 і затвердіння супозиторної маси у чарунках 4 роз'ємні елементи 2 форми 1 доцільно виготовляти з матеріалу з високою теплопровідністю. Бажано застосовувати додаткове охолодження форми 1. Заявлений пристрій функціонує наступним чином. Супозиторну масу для формування оболонки супозиторіїв виливають у необхідній кількості у змащені спирто-гліцериновою сумішшю чарунки 4 охолодженої форми 1. Пластину 5 переміщують по направляючим 7 вниз до стикання з обмежувачами 10 і фіксують плиту 5 у такому положенні за допомогою фіксаторів 8 шляхом обертання гвинтів 9 до упору. Після застигання оболонки супозиторіїв гвинти 9 фіксаторів 8 викручують, пластину 5 переміщують по направляючих 7 у крайнє верхнє положення і фіксують фіксаторами 8 за допомогою гвинтів 9. При необхідності для зручності подальших дій пластину 5 знімають з направляючих 7. В утворені отвори супозиторіїв виливають супозиторну масу для формування внутрішнього шару супозиторіїв. Рештки супозиторної маси видаляють з поверхні форми 1. Після затвердіння супозиторіїв гвинти 3 викручують, роз'ємні елементи 2 форми 1 рознімають і видаляють готові двошарові супозиторії. Таким чином, заявлено новий пристрій для виготовлення двошарових супозиторіїв. Пристрій є компактним, портативним, економічним, простим за конструкцією та у користуванні. Заявлений пристрій забезпечує виготовлення якісних двошарових супозиторіїв в лабораторних та аптечних умовах при виготовленні екстемпоральних препаратів. 5 Комп’ютерна верстка Г. Паяльніков 53421 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
