Муфта магнітна

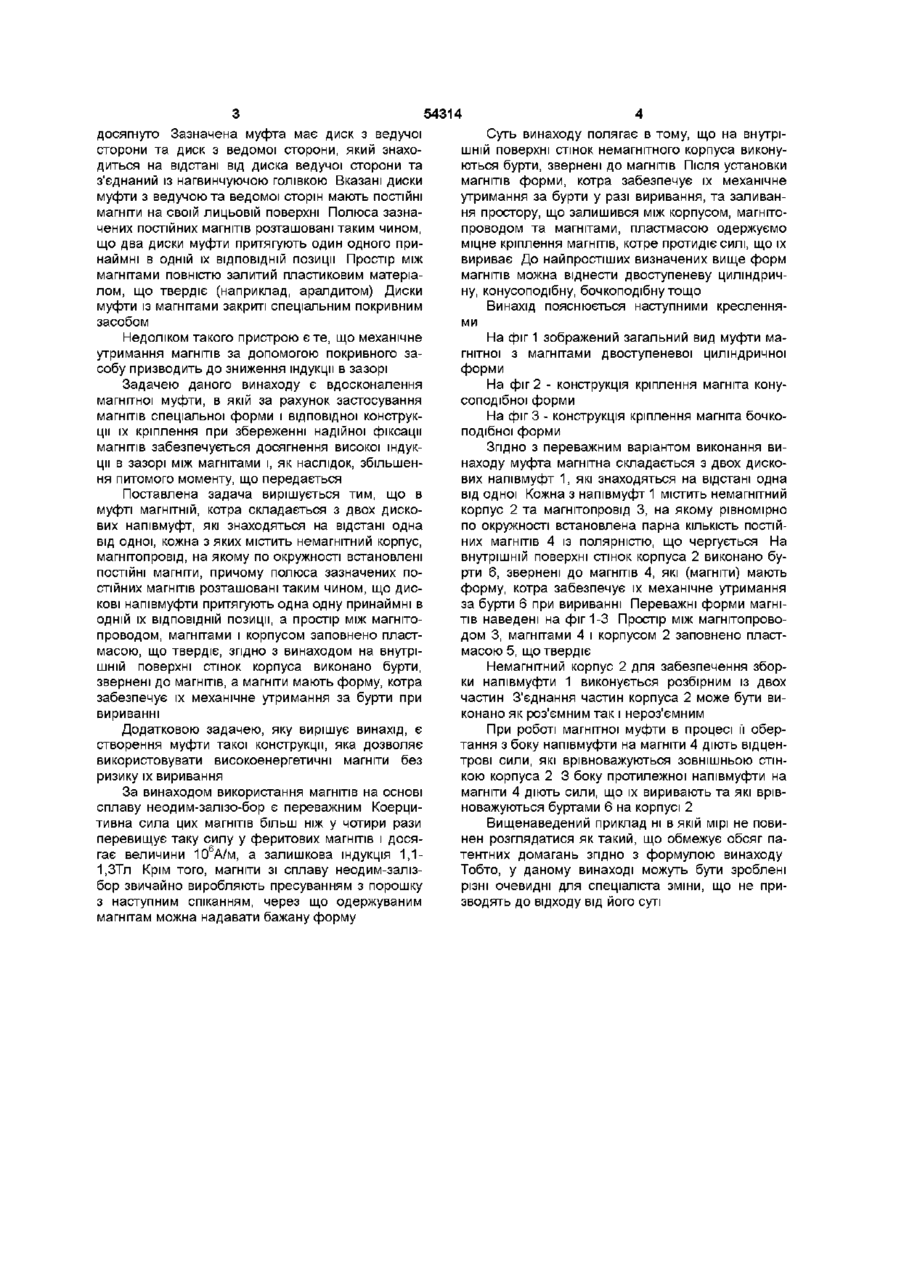

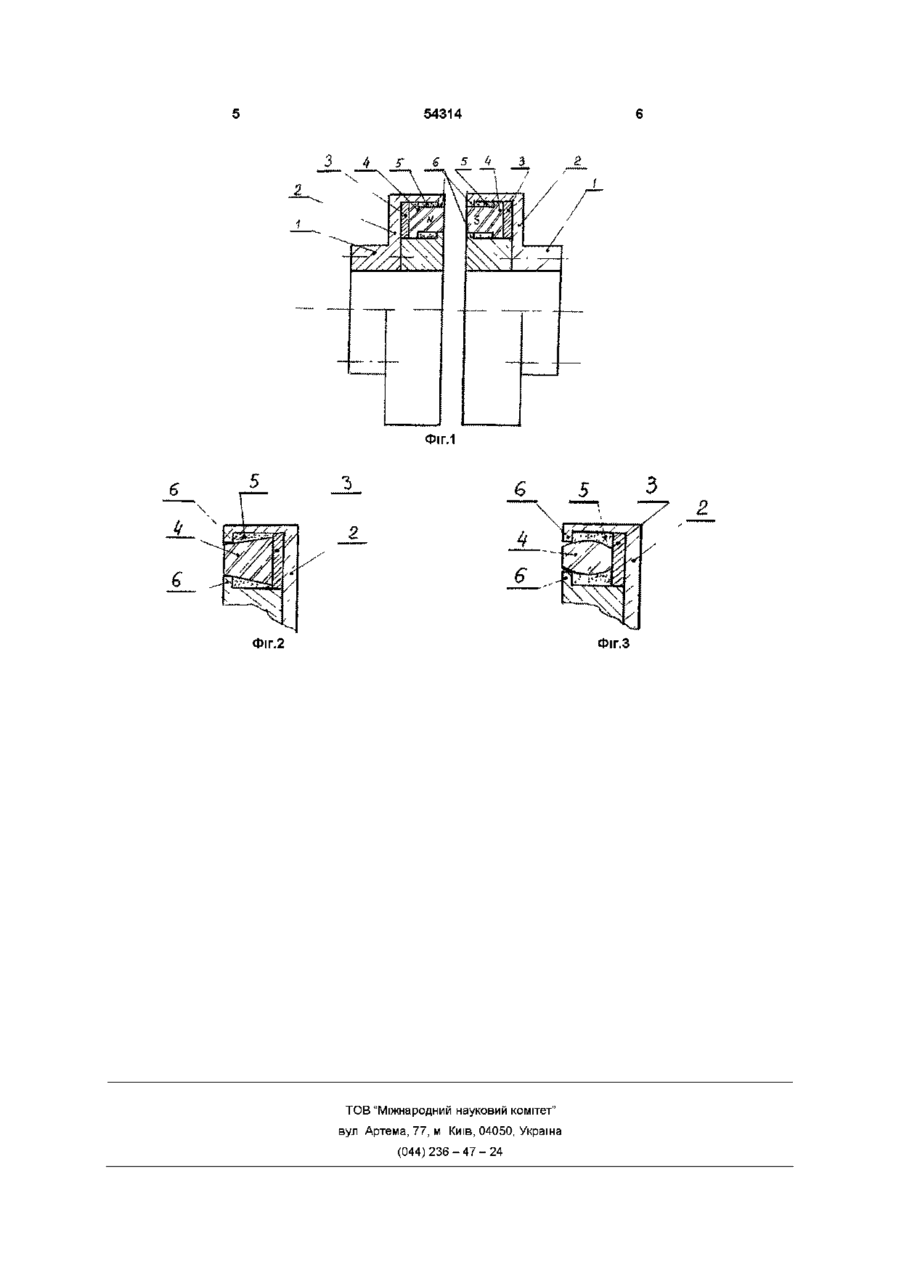

1 Муфта магнітна, що містить дві дискові півмуфти (1), які знаходяться на відстані одна від одної, кожна з яких містить немагнітний корпус (2), магнітопровід (3), на якому по окружності встановлені ПОСТІЙНІ магніти (4), причому полюси зазначених постійних магнітів (4) розташовані таким чином, що дискові півмуфти (1) притягують одна одну принаймні в одній їх ВІДПОВІДНІЙ ПОЗИЦІЇ, а Винахід відноситься до класу магнітних муфт, що застосовуються для передачі крутого моменту від одного обертового ведучого вала до іншого відомого вала Зокрема, винахід може використовуватися для закривання тари шляхом загвинчування після її заповнення ВІДОМІ магнітні муфти, в яких передача обертового моменту здійснюється за рахунок магнітного тяжіння між магнітами різної полярності, котрі розташовані один навпроти одного на ведучій та ВІДОМІЙ напівмуфтах через повітряний зазор Відсутність механічного контакту та зношуваних частин у цих муфтах сприяє підвищенню строку їх служби Регулюючи відстань між напівмуфтами можна змінювати силу взаємодії між магнітами, яка пропорційна квадрату індукції в зазорі Граничний момент, що передається такою муфтою, пропорційний цій силі Крім того, наявність зазору між напівмуфтами дозволяє передавати крутний момент у замкнутий простір, через стінку При перевищенні моменту навантаження на відомому валу встановленого граничного моменту муфти, наприклад, при заклинюванні навантаження, магнітна муфта починає прослизати, що дозволяє уникнути як ушкодження муфти, так і приводного двигуна Так, з рівня техніки відома дискова магнітна простір між магнітопроводом (3), магнітами (4) і корпусом (2) заповнено пластмасою (5), що твердіє, яка відрізняється тим, що на внутрішній поверхні стінок корпуса (2) виконано бурти (6), повернені до магнітів (4), а магніти мають форму, яка забезпечує їх механічне утримання за бурти (6) при вириванні 2 Муфта за п 1 , яка відрізняється тим, що на магнітопроводі (3) рівномірно по окружності встановлена парна КІЛЬКІСТЬ постійних магнітів (4) із полярністю, що чергується 3 Муфта за п 1 або 2, яка відрізняється тим, що магніти мають двоступеневу циліндричну, конусоподібну або бочкоподібну форму 4 Муфта за будь-яким з пп 1-3, яка відрізняється тим, що магніти виконано зі сплаву неодим-залізобор муфта, кожна напівмуфта якої складається з немагнітного корпуса, в який убудований магнітопровід (Ганзбург Л Б , Федоров А И Проектирование электромагнитных и магнитных механизмов - Л Машиностроение, 1980, с 346) На магнітопроводі рівномірно по окружності встановлена парна КІЛЬКІСТЬ ПОСТІЙНИХ магнітів із полярністю, що чергуєть ся Простір між корпусом, магнітопроводом і магнітами заповнюється пластмасою, наприклад, компаундом на основі епоксидної смоли Недоліком таких муфт є те, що діюча на магніти сила прагне їх вирвати, вона особливо велика при різкій ЗМІНІ швидкості обертання (зокрема, при розгоні або раптовому гальмуванні) Тобто, збільшення зусилля підвищує імовірність виривання магнітів, що підтверджується практикою експлуатації подібних муфт У зв'язку з цим виникає необхідність закріплення магнітів у муфті Зазначений недолік усувається у пристрої, розкритому в патенті US, 4 364 218, опубл 21 12 1982р Запатентований пристрій для загвинчування пластикових пробок на контейнерах із гвинтовою різьбою, містить привод, нагвинчуючу голівку для пробки, та муфту, яка розташована між нагвинчуючою голівкою та приводом, яка перериває процес нагвинчування, коли бажане обертання го Ю 54314 досягнуто Зазначена муфта має диск з ведучої сторони та диск з ведомої сторони, який знаходиться на відстані від диска ведучої сторони та з'єднаний із нагвинчуючою голівкою Вказані диски муфти з ведучою та ведомої сторін мають ПОСТІЙНІ магніти на своїй лицьовій поверхні Полюса зазначених постійних магнітів розташовані таким чином, що два диски муфти притягують один одного принаймні в одній їх ВІДПОВІДНІЙ позиції Простір між магнітами повністю залитий пластиковим матеріалом, що твердіє (наприклад, аралдитом) Диски муфти із магнітами закриті спеціальним покривним засобом Недоліком такого пристрою є те, що механічне утримання магнітів за допомогою покривного засобу призводить до зниження індукції в зазорі Задачею даного винаходу є вдосконалення магнітної муфти, в якій за рахунок застосування магнітів спеціальної форми і відповідної конструкції їх кріплення при збереженні надійної фіксації магнітів забезпечується досягнення високої індукції в зазорі між магнітами і, як наслідок, збільшення питомого моменту, що передається Поставлена задача вирішується тим, що в муфті магнітній, котра складається з двох дискових напівмуфт, які знаходяться на відстані одна від одної, кожна з яких містить немагнітний корпус, магнітопровід, на якому по окружності встановлені ПОСТІЙНІ магніти, причому полюса зазначених постійних магнітів розташовані таким чином, що дискові напівмуфти притягують одна одну принаймні в одній їх ВІДПОВІДНІЙ позиції, а простір між магнітопроводом, магнітами і корпусом заповнено пластмасою, що твердіє, згідно з винаходом на внутрішній поверхні стінок корпуса виконано бурти, звернені до магнітів, а магніти мають форму, котра забезпечує їх механічне утримання за бурти при вириванні Додатковою задачею, яку вирішує винахід, є створення муфти такої конструкції, яка дозволяє використовувати високоенергетичні магніти без ризику їх виривання За винаходом використання магнітів на основі сплаву неодим-залізо-бор є переважним Коерцитивна сила цих магнітів більш ніж у чотири рази перевищує таку силу у феритових магнітів і досягає величини 106А/м, а залишкова індукція 1,11,3Тл Крім того, магніти зі сплаву неодим-залізбор звичайно виробляють пресуванням з порошку з наступним спіканням, через що одержуваним магнітам можна надавати бажану форму Суть винаходу полягає в тому, що на внутрішній поверхні стінок немагнітного корпуса виконуються бурти, звернені до магнітів Після установки магнітів форми, котра забезпечує їх механічне утримання за бурти у разі виривання, та заливання простору, що залишився між корпусом, магнітопроводом та магнітами, пластмасою одержуємо міцне кріплення магнітів, котре протидіє силі, що їх вириває До найпростіших визначених вище форм магнітів можна віднести двоступеневу циліндричну, конусоподібну, бочкоподібну тощо Винахід пояснюється наступними кресленнями На фіг 1 зображений загальний вид муфти магнітної з магнітами двоступеневої циліндричної форми На фіг 2 - конструкція кріплення магніта конусоподібної форми На фіг 3 - конструкція кріплення магніта бочкоподібної форми Згідно З переважним варіантом виконання винаходу муфта магнітна складається з двох дискових напівмуфт 1, які знаходяться на відстані одна від одної Кожна з напівмуфт 1 містить немагнітний корпус 2 та магнітопровід 3, на якому рівномірно по окружності встановлена парна КІЛЬКІСТЬ ПОСТІЙНИХ магнітів 4 із полярністю, що чергується На внутрішній поверхні стінок корпуса 2 виконано бурти 6, звернені до магнітів 4, які (магніти) мають форму, котра забезпечує їх механічне утримання за бурти 6 при вириванні Переважні форми магнітів наведені на фіг 1-3 Простір між магнітопроводом 3, магнітами 4 і корпусом 2 заповнено пластмасою 5, що твердіє Немагнітний корпус 2 для забезпечення зборки напівмуфти 1 виконується розбірним із двох частин З'єднання частин корпуса 2 може бути виконано як роз'ємним так і нероз'ємним При роботі магнітної муфти в процесі її обертання з боку напівмуфти на магніти 4 діють відцентрові сили, які врівноважуються зовнішньою стінкою корпуса 2 3 боку протилежної напівмуфти на магніти 4 діють сили, що їх виривають та які врівноважуються буртами 6 на корпусі 2 Вищенаведений приклад ні в якій мірі не повинен розглядатися як такий, що обмежує обсяг патентних домагань згідно з формулою винаходу Тобто, у даному винаході можуть бути зроблені різні очевидні для спеціаліста зміни, що не призводять до відходу від його суті 54314 З 4 5 U З Фіг.1 5 ъ Фіг.2 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
