Гідропідживлювач
Номер патенту: 54372
Опубліковано: 10.11.2010
Автори: Бєлодєдов Віктор Олександрович, Носко Павло Леонідович, Філь Павло Володимирович
Формула / Реферат
Гідропідживлювач, що містить бак з кришкою для мінеральних добрив, підвідний і відвідний рукави з вентилями, розпилювач із отворами, який відрізняється тим, що розпилювач виконано у вигляді частини сфери з рівномірно розміщеними на сфері розпилюючими отворами діаметром
, який визначається з умови
, де
,
- пропускна здатність розпилюючого отвору і підвідного рукава,
- кількість отворів, причому по периферії сфери встановлене кільцеве поглиблення з отворами для проходу маточного розчину діаметром
, обумовленим нерівністю:
, де
- мінімальний розмір частки добрива, а під кільцевим поглибленням розташовано відвідний пристрій у формі похилого плоского днища з відвідним рукавом, змонтованим у нижній точці еліптичного обрізу днища.
Текст

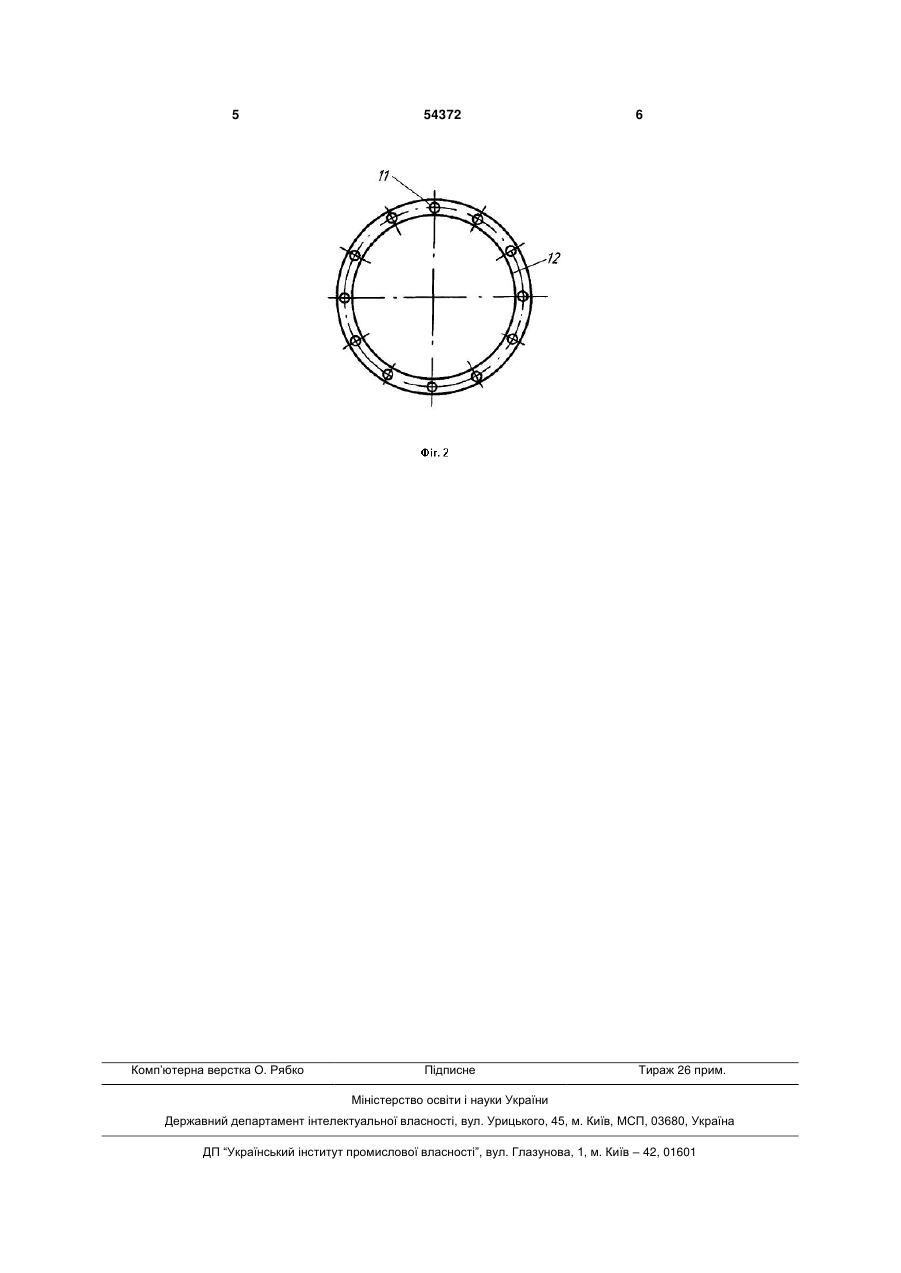

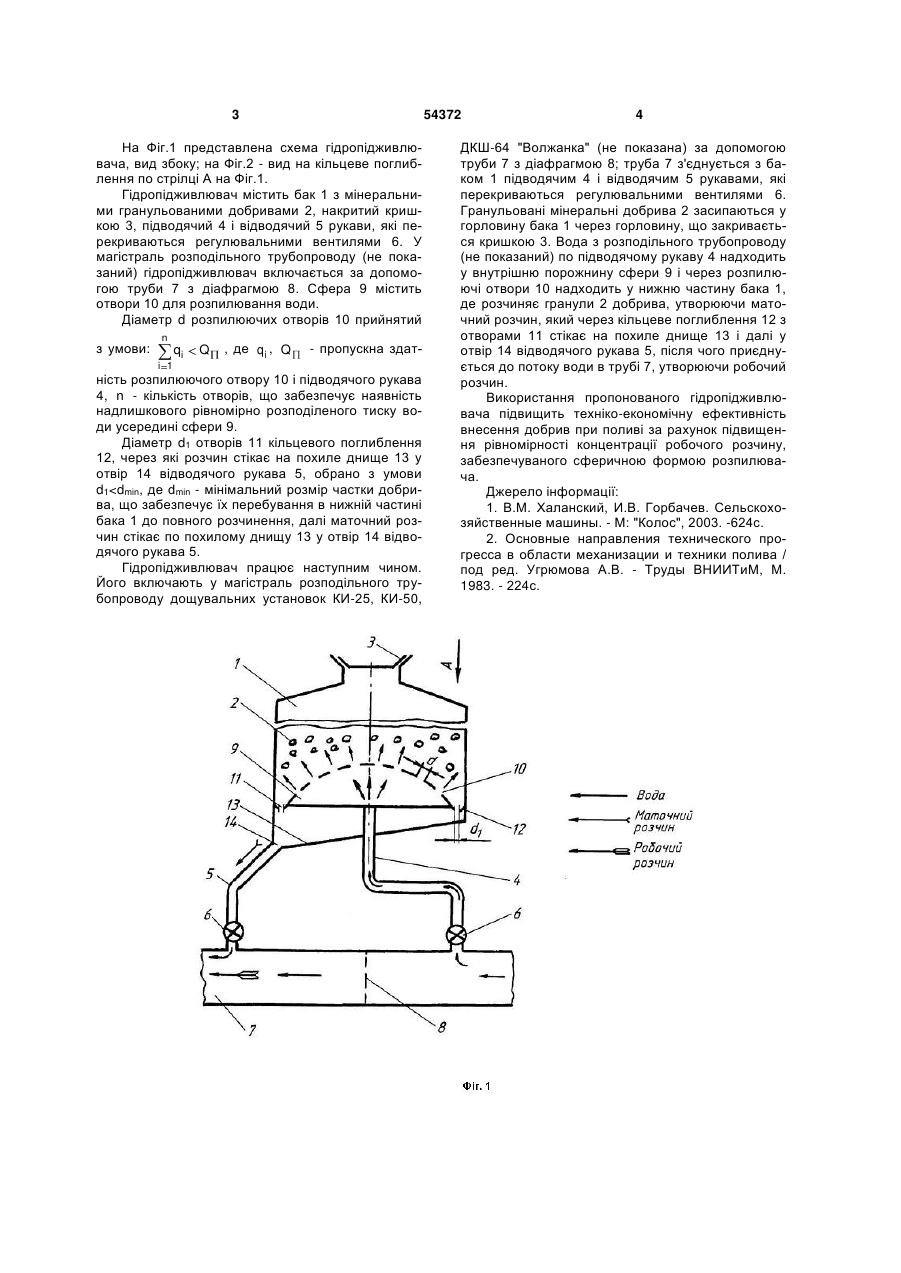

Гідропідживлювач, що містить бак з кришкою для мінеральних добрив, підвідний і відвідний рукави з вентилями, розпилювач із отворами, який відрізняється тим, що розпилювач виконано у вигляді частини сфери з рівномірно розміщеними на сфері розпилюючими отворами діаметром d , 2 3 54372 На Фіг.1 представлена схема гідропідживлювача, вид збоку; на Фіг.2 - вид на кільцеве поглиблення по стрілці А на Фіг.1. Гідропідживлювач містить бак 1 з мінеральними гранульованими добривами 2, накритий кришкою 3, підводячий 4 і відводячий 5 рукави, які перекриваються регулювальними вентилями 6. У магістраль розподільного трубопроводу (не показаний) гідропідживлювач включається за допомогою труби 7 з діафрагмою 8. Сфера 9 містить отвори 10 для розпилювання води. Діаметр d розпилюючих отворів 10 прийнятий з умови: n qi Q , де q i , Q - пропускна здат i 1 ність розпилюючого отвору 10 і підводячого рукава 4, n - кількість отворів, що забезпечує наявність надлишкового рівномірно розподіленого тиску води усередині сфери 9. Діаметр d1 отворів 11 кільцевого поглиблення 12, через які розчин стікає на похиле днище 13 у отвір 14 відводячого рукава 5, обрано з умови d1
ДивитисяДодаткова інформація
Назва патенту англійськоюFertilizer injector
Автори англійськоюBielodiedov Viktor Oleksandrovych, Nosko Pavlo Leonidovych, Fil Pavlo Volodymyrovych
Назва патенту російськоюГидроподкормщик
Автори російськоюБелодедов Виктор Александрович, Носко Павел Леонидович, Филь Павел Владимирович
МПК / Мітки
МПК: A01C 7/20
Мітки: гідропідживлювач
Код посилання
