Футерівка спіралі класифікатора
Номер патенту: 54558
Опубліковано: 10.11.2010
Автори: Чижик Євген Євгенович, Грунський Геннадій Миколайович
Формула / Реферат
1. Футерівка спіралі класифікатора, що має футерувальні еластичні елементи у вигляді сектора плоского кільця з передньою (робочою) та тильною (неробочою) поверхнями й отворами під кріплення до лопаті спіралі, сектори футерувальних елементів виконані складеними із двох частин - периферійної, що має консольну ділянку, і внутрішньої - з боку вала спіралі, яка відрізняється тим, що на робочій поверхні консольної ділянки футерувального елемента виконаний поздовжній виступ, вершина якого виконана на відстані від торця елемента, яка дорівнює 1-3 товщини сектора елемента на торці, а товщина футерувального елемента в перерізі на рівні вершини поздовжнього виступу й до основи консольної ділянки дорівнює 1-3 товщини сектора елемента на торці.
2. Футерівка спіралі класифікатора за п. 1, яка відрізняється тим, що суміжні робочі поверхні периферійної й внутрішньої частин сектора футерувального елемента виконані під кутом 120-180°.
3. Футерівка спіралі класифікатора за п. 1, яка відрізняється тим, що тильна поверхня консольної ділянки футерувального елемента виконана з нахилом у бік робочої поверхні.
Текст

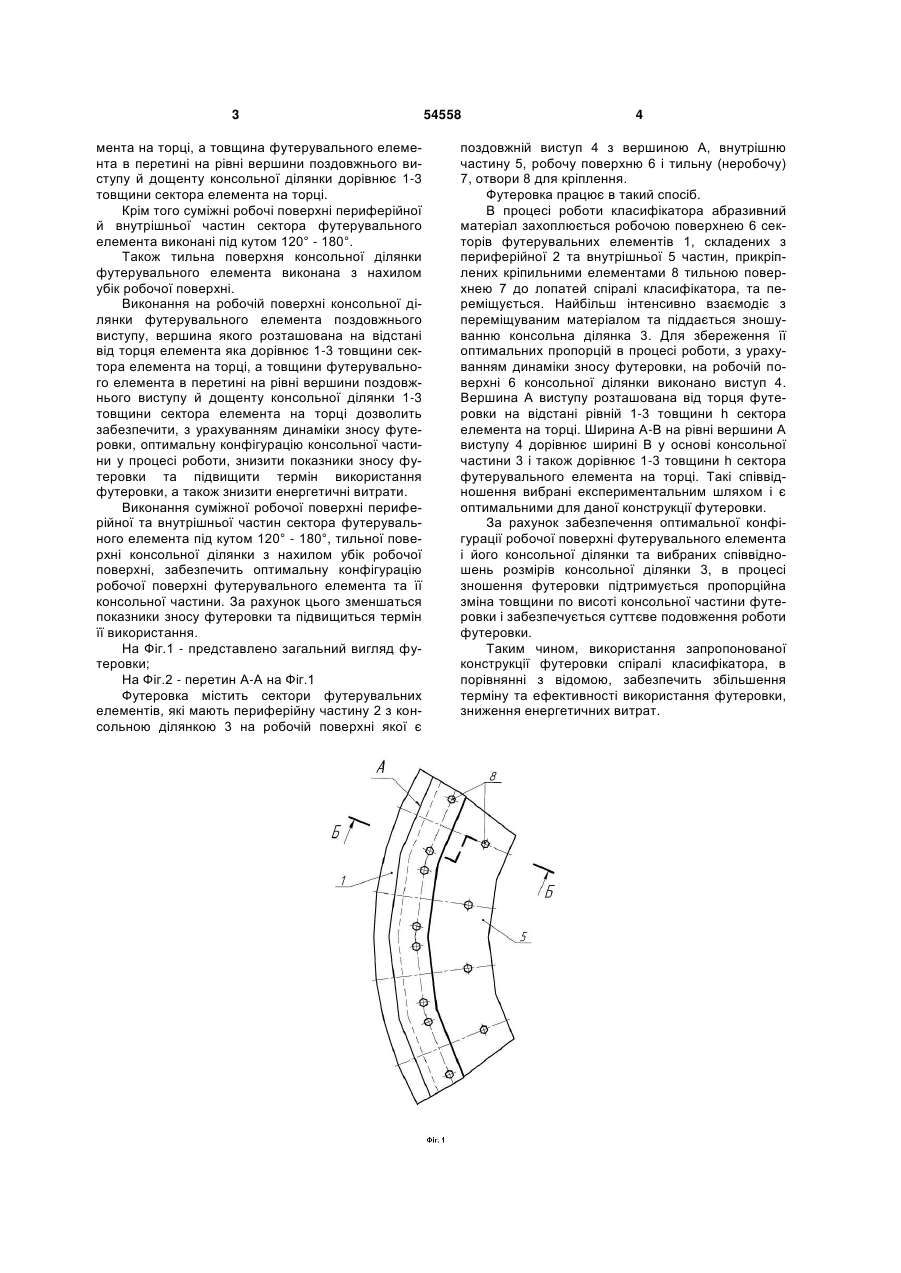

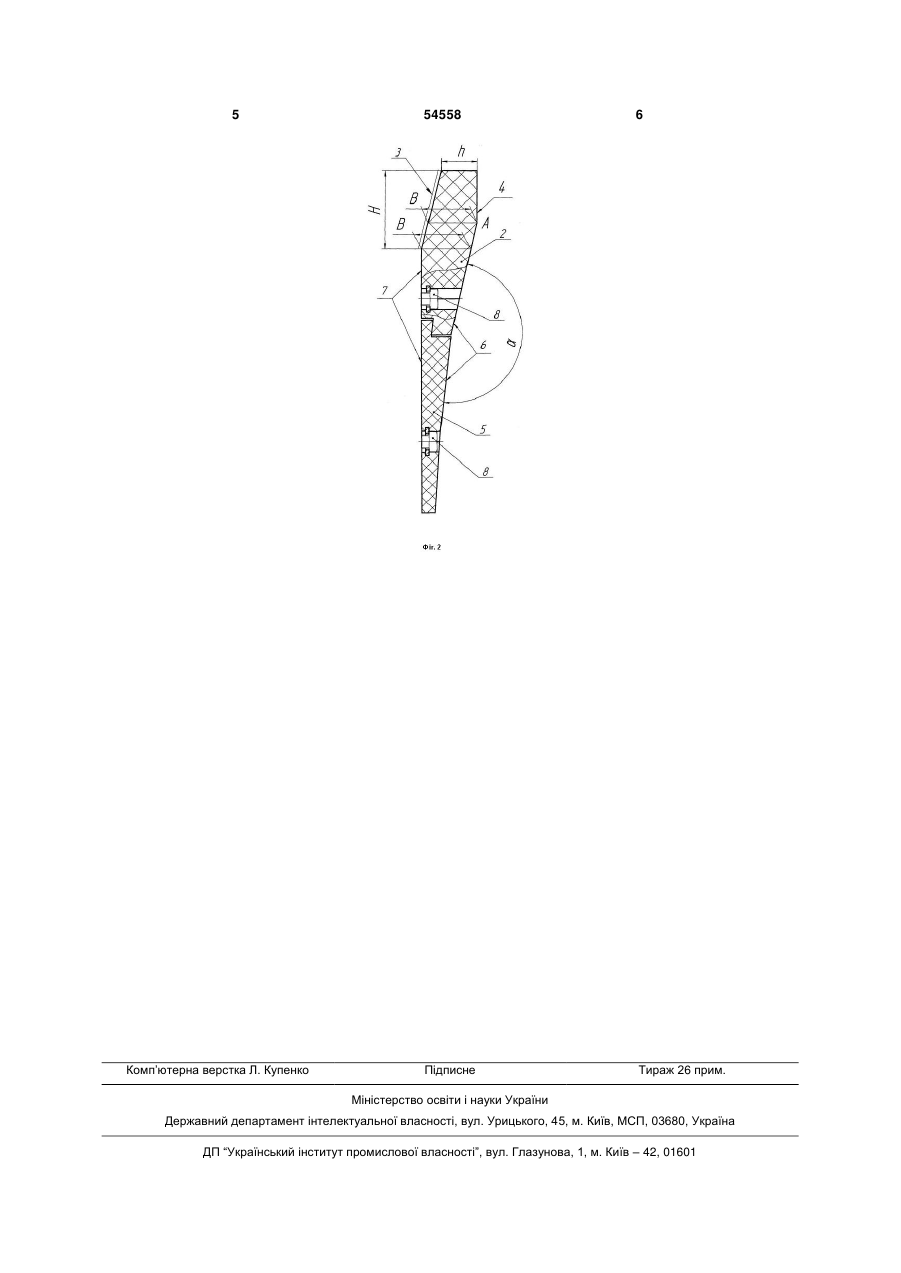

1. Футерівка спіралі класифікатора, що має футерувальні еластичні елементи у вигляді сектора плоского кільця з передньою (робочою) та тильною (неробочою) поверхнями й отворами під кріплення до лопаті спіралі, сектори футерувальних елементів виконані складеними із двох частин - периферійної, що має консольну ділянку, і внутрішньої - з боку вала спіралі, яка відрізняється тим, що на робочій поверхні консольної ділянки 3 мента на торці, а товщина футерувального елемента в перетині на рівні вершини поздовжнього виступу й дощенту консольної ділянки дорівнює 1-3 товщини сектора елемента на торці. Крім того суміжні робочі поверхні периферійної й внутрішньої частин сектора футерувального елемента виконані під кутом 120° - 180°. Також тильна поверхня консольної ділянки футерувального елемента виконана з нахилом убік робочої поверхні. Виконання на робочій поверхні консольної ділянки футерувального елемента поздовжнього виступу, вершина якого розташована на відстані від торця елемента яка дорівнює 1-3 товщини сектора елемента на торці, а товщини футерувального елемента в перетині на рівні вершини поздовжнього виступу й дощенту консольної ділянки 1-3 товщини сектора елемента на торці дозволить забезпечити, з урахуванням динаміки зносу футеровки, оптимальну конфігурацію консольної частини у процесі роботи, знизити показники зносу футеровки та підвищити термін використання футеровки, а також знизити енергетичні витрати. Виконання суміжної робочої поверхні периферійної та внутрішньої частин сектора футерувального елемента під кутом 120° - 180°, тильної поверхні консольної ділянки з нахилом убік робочої поверхні, забезпечить оптимальну конфігурацію робочої поверхні футерувального елемента та її консольної частини. За рахунок цього зменшаться показники зносу футеровки та підвищиться термін її використання. На Фіг.1 - представлено загальний вигляд футеровки; На Фіг.2 - перетин А-А на Фіг.1 Футеровка містить сектори футерувальних елементів, які мають периферійну частину 2 з консольною ділянкою 3 на робочій поверхні якої є 54558 4 поздовжній виступ 4 з вершиною А, внутрішню частину 5, робочу поверхню 6 і тильну (неробочу) 7, отвори 8 для кріплення. Футеровка працює в такий спосіб. В процесі роботи класифікатора абразивний матеріал захоплюється робочою поверхнею 6 секторів футерувальних елементів 1, складених з периферійної 2 та внутрішньої 5 частин, прикріплених кріпильними елементами 8 тильною поверхнею 7 до лопатей спіралі класифікатора, та переміщується. Найбільш інтенсивно взаємодіє з переміщуваним матеріалом та піддається зношуванню консольна ділянка 3. Для збереження її оптимальних пропорцій в процесі роботи, з урахуванням динаміки зносу футеровки, на робочій поверхні 6 консольної ділянки виконано виступ 4. Вершина А виступу розташована від торця футеровки на відстані рівній 1-3 товщини h сектора елемента на торці. Ширина А-В на рівні вершини А виступу 4 дорівнює ширині В у основі консольної частини 3 і також дорівнює 1-3 товщини h сектора футерувального елемента на торці. Такі співвідношення вибрані експериментальним шляхом і є оптимальними для даної конструкції футеровки. За рахунок забезпечення оптимальної конфігурації робочої поверхні футерувального елемента і його консольної ділянки та вибраних співвідношень розмірів консольної ділянки 3, в процесі зношення футеровки підтримується пропорційна зміна товщини по висоті консольної частини футеровки і забезпечується суттєве подовження роботи футеровки. Таким чином, використання запропонованої конструкції футеровки спіралі класифікатора, в порівнянні з відомою, забезпечить збільшення терміну та ефективності використання футеровки, зниження енергетичних витрат. 5 Комп’ютерна верстка Л. Купенко 54558 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
