Футерівка спіралі класифікатора
Номер патенту: 41685
Опубліковано: 25.05.2009
Автори: Чижик Євген Євгенович, Грунський Геннадій Миколайович
Формула / Реферат
1. Футерівка спіралі класифікатора, що має еластичні футерувальні елементи у вигляді секторів плоского кільця з отворами під кріплення до лопаті спіралі, яка відрізняється тим, що сектори футерувальних елементів виконані складеними з двох частин, периферійної, яка примикає до периферійної частини спіралі, і внутрішньої, з боку вала спіралі, при цьому обидві частини закріплені поміж собою швидкороз'ємним замковим з'єднанням.
2. Футерівка спіралі класифікатора за п. 1, яка відрізняється тим, що на робочій поверхні в тілі секторів футерувальних елементів виконані вибірки.
Текст

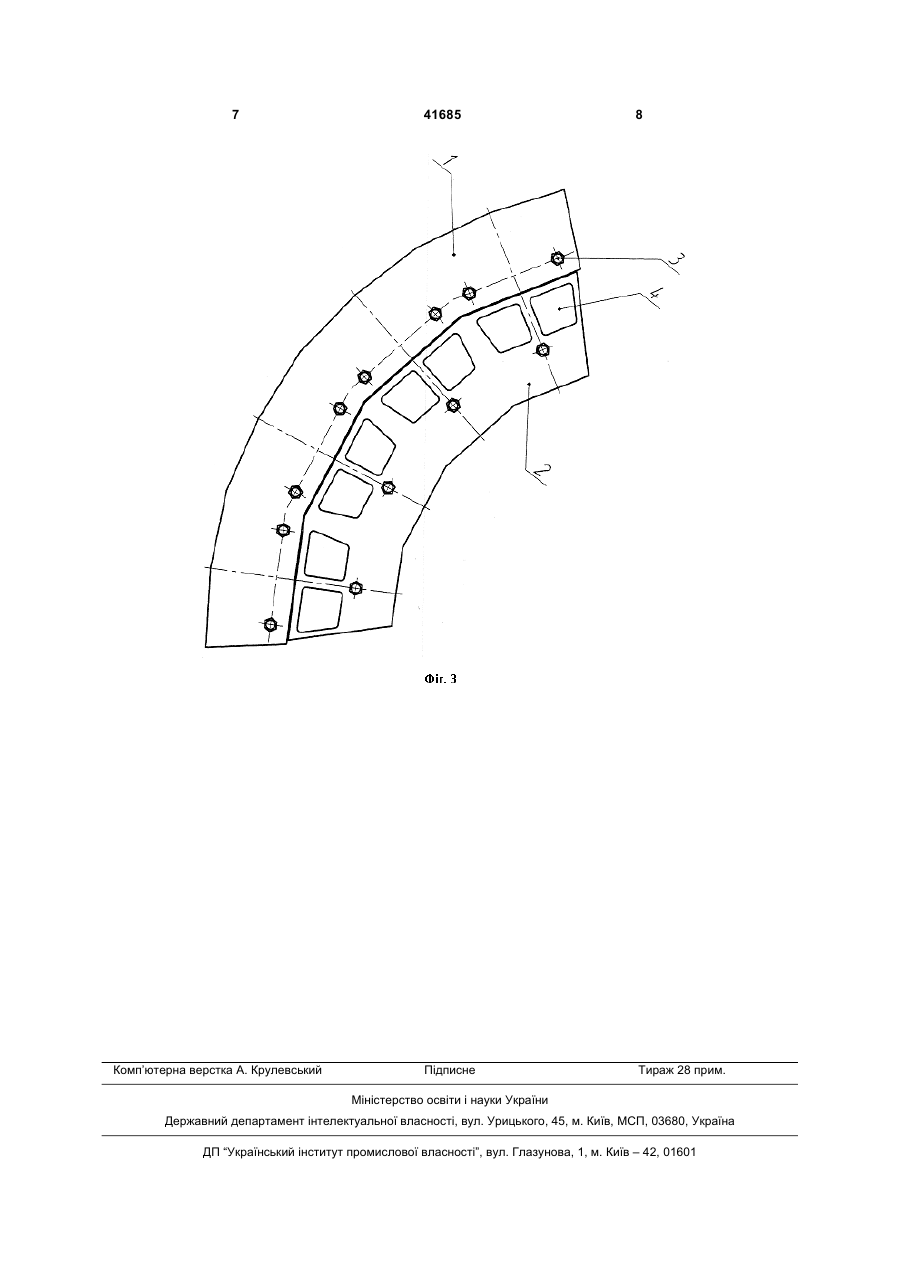

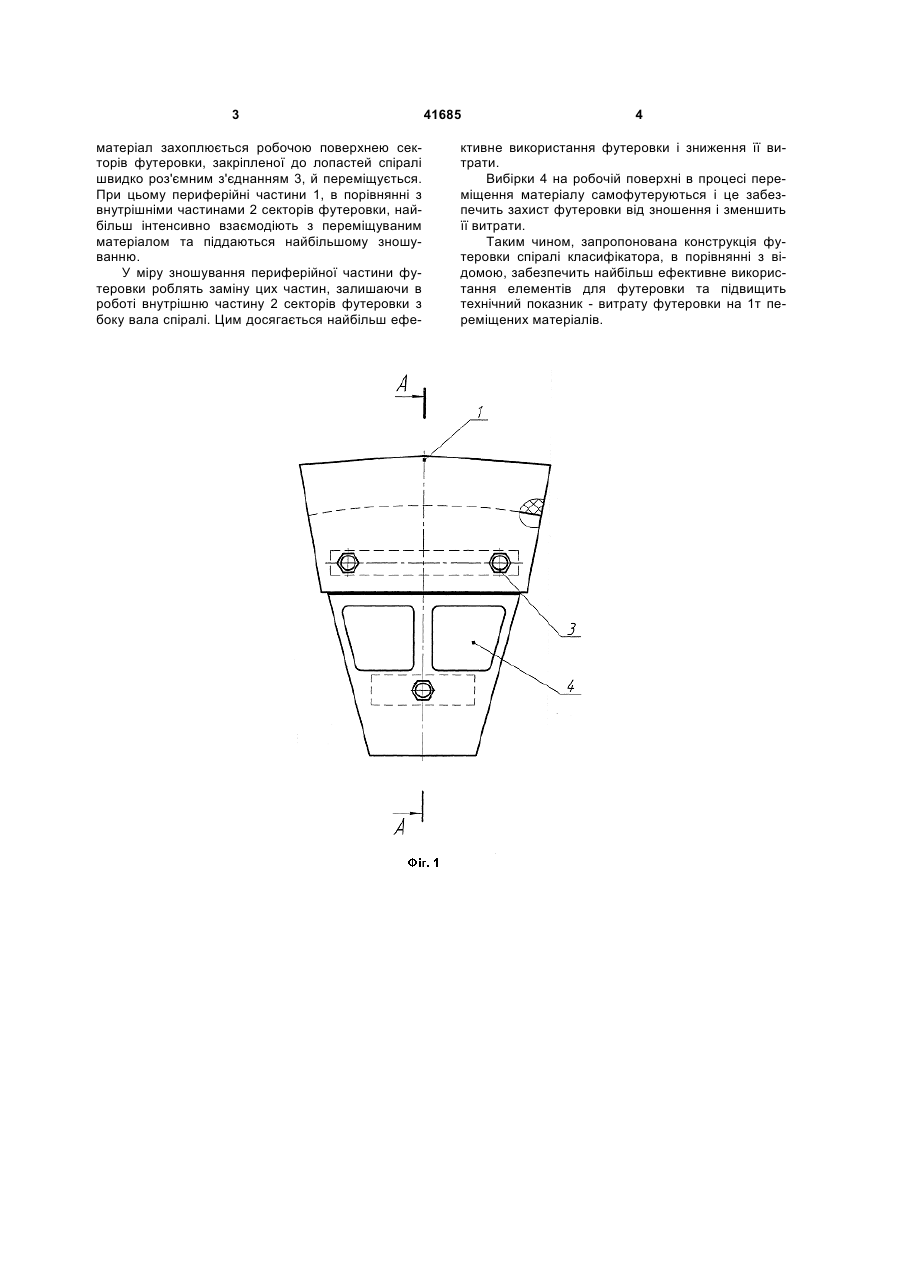

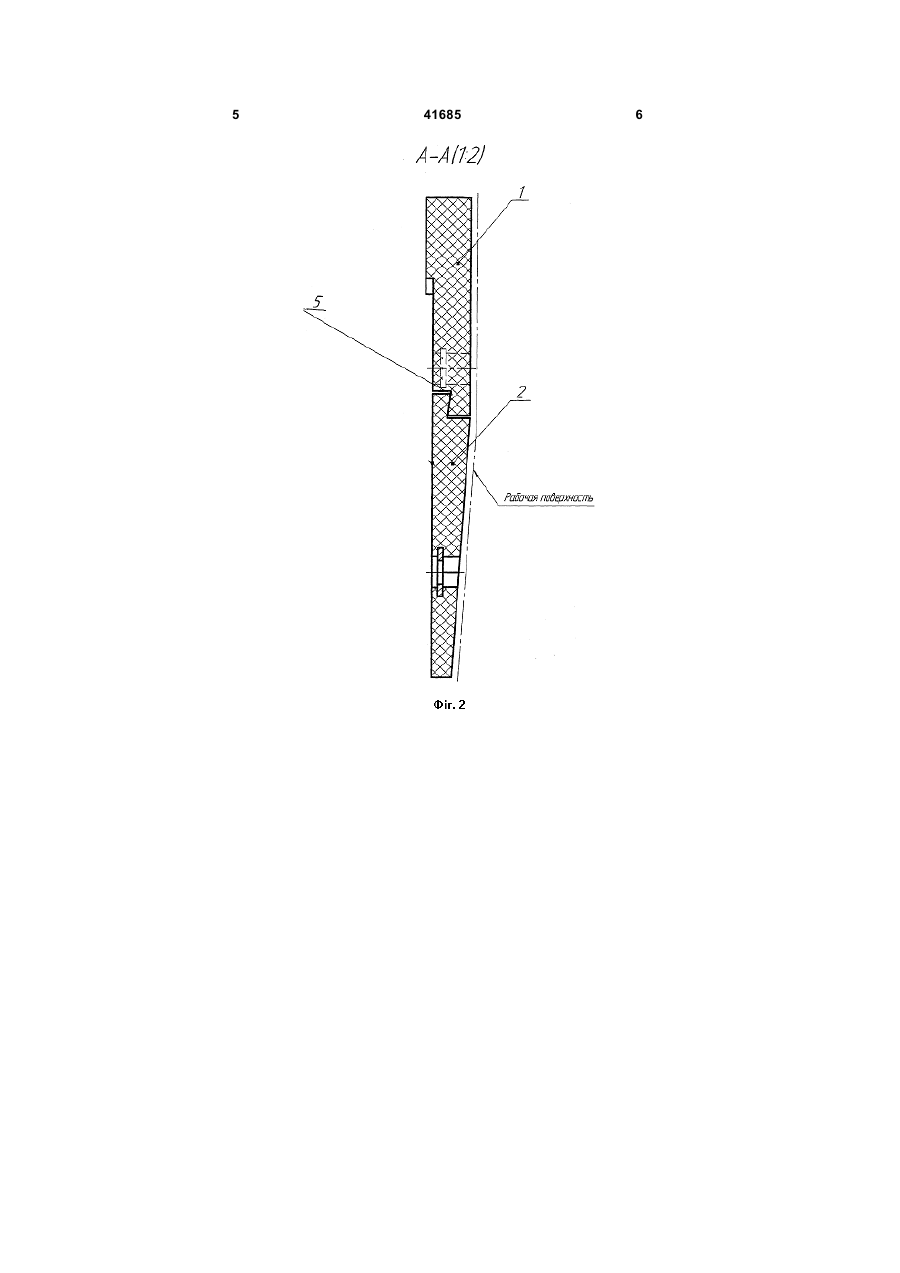

1. Футерівка спіралі класифікатора, що має еластичні футерувальні елементи у вигляді секторів плоского кільця з отворами під кріплення до лопаті спіралі, яка відрізняється тим, що сектори 3 матеріал захоплюється робочою поверхнею секторів футеровки, закріпленої до лопастей спіралі швидко роз'ємним з'єднанням 3, й переміщується. При цьому периферійні частини 1, в порівнянні з внутрішніми частинами 2 секторів футеровки, найбільш інтенсивно взаємодіють з переміщуваним матеріалом та піддаються найбільшому зношуванню. У міру зношування периферійної частини футеровки роблять заміну цих частин, залишаючи в роботі внутрішню частину 2 секторів футеровки з боку вала спіралі. Цим досягається найбільш ефе 41685 4 ктивне використання футеровки і зниження її витрати. Вибірки 4 на робочій поверхні в процесі переміщення матеріалу самофутеруються і це забезпечить захист футеровки від зношення і зменшить її витрати. Таким чином, запропонована конструкція футеровки спіралі класифікатора, в порівнянні з відомою, забезпечить найбільш ефективне використання елементів для футеровки та підвищить технічний показник - витрату футеровки на 1т переміщених матеріалів. 5 41685 6 7 Комп’ютерна верстка А. Крулевський 41685 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLining of spiral of classifier
Автори англійськоюChyzhyk Yevhen Yevhenovych, Hrunskyi Hennadii Mykolaiovych
Назва патенту російськоюФутеровка спирали классификатора
Автори російськоюЧижик Евгений Евгеньевич, Грунский Геннадий Николаевич
МПК / Мітки
МПК: B02C 17/16, B03B 5/52
Мітки: футерівка, класифікатора, спіралі
