Механізм відведення газів з гідравлічних систем

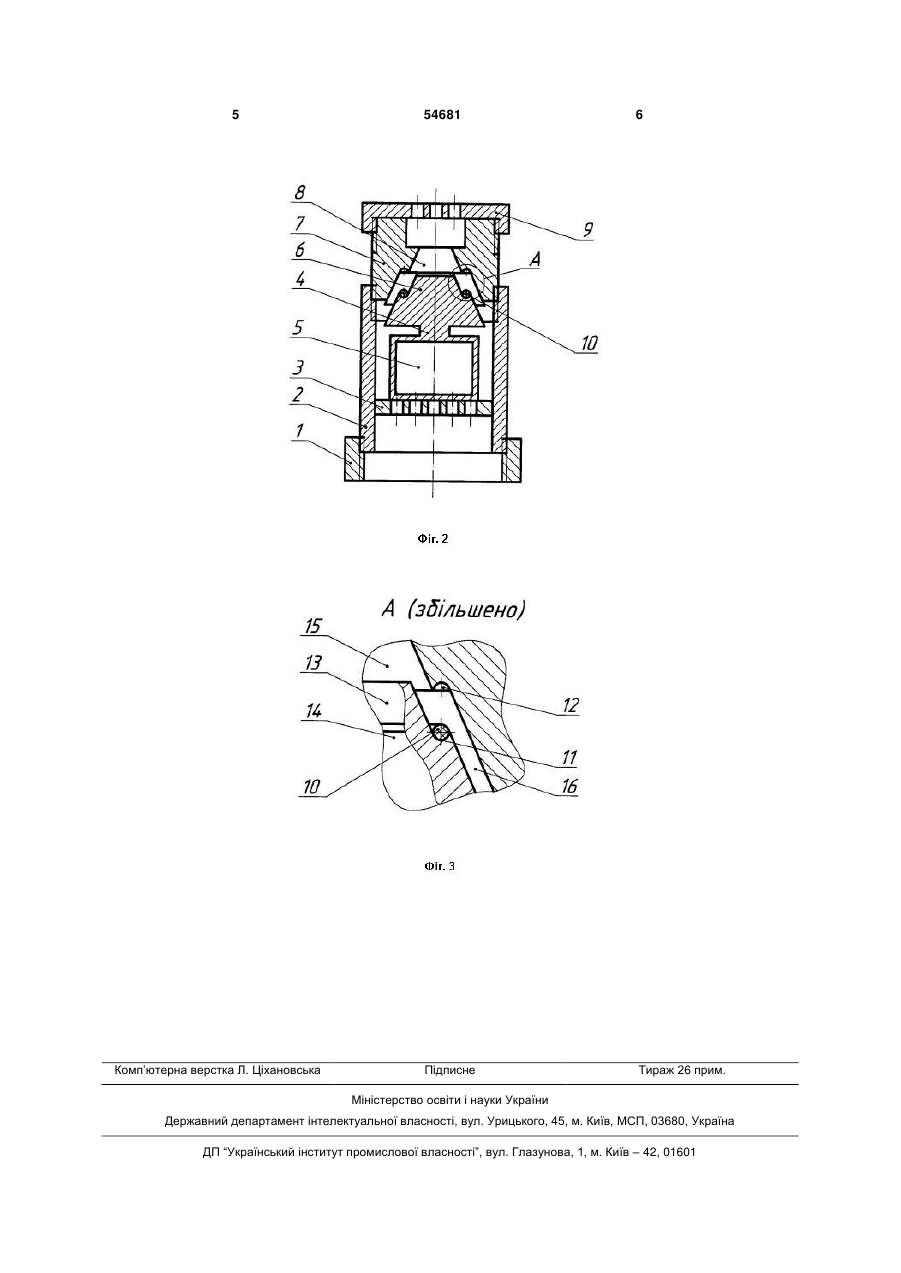

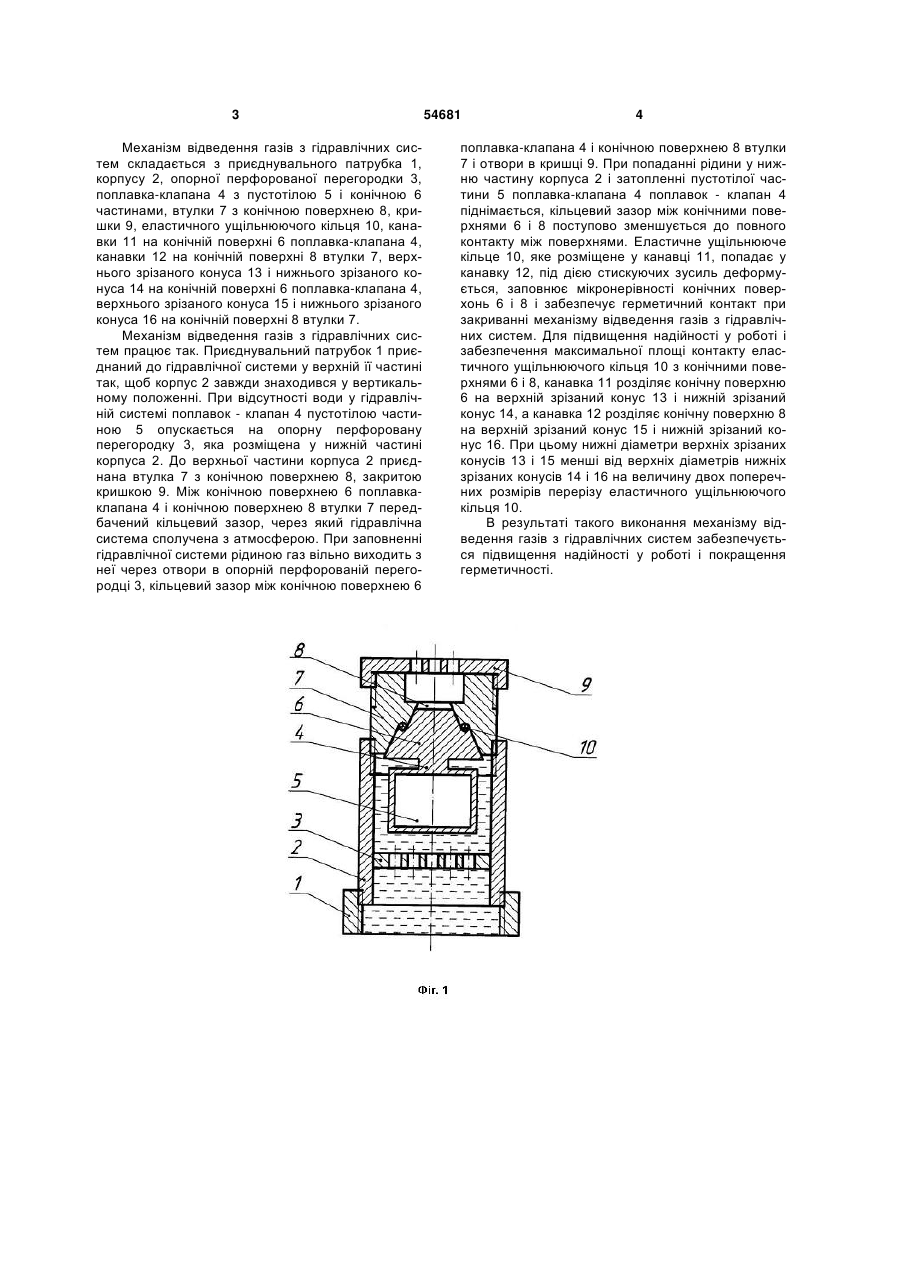

1. Механізм відведення газів з гідравлічних систем з під'єднувальним патрубком, корпусом, опорною перфорованою перегородкою, поплавком-клапаном з пустотілою і конічною частинами, втулкою з конічною поверхнею і кришкою, який відрізняється тим, що конічна поверхня поплав 3 Механізм відведення газів з гідравлічних систем складається з приєднувального патрубка 1, корпусу 2, опорної перфорованої перегородки 3, поплавка-клапана 4 з пустотілою 5 і конічною 6 частинами, втулки 7 з конічною поверхнею 8, кришки 9, еластичного ущільнюючого кільця 10, канавки 11 на конічній поверхні 6 поплавка-клапана 4, канавки 12 на конічній поверхні 8 втулки 7, верхнього зрізаного конуса 13 і нижнього зрізаного конуса 14 на конічній поверхні 6 поплавка-клапана 4, верхнього зрізаного конуса 15 і нижнього зрізаного конуса 16 на конічній поверхні 8 втулки 7. Механізм відведення газів з гідравлічних систем працює так. Приєднувальний патрубок 1 приєднаний до гідравлічної системи у верхній її частині так, щоб корпус 2 завжди знаходився у вертикальному положенні. При відсутності води у гідравлічній системі поплавок - клапан 4 пустотілою частиною 5 опускається на опорну перфоровану перегородку 3, яка розміщена у нижній частині корпуса 2. До верхньої частини корпуса 2 приєднана втулка 7 з конічною поверхнею 8, закритою кришкою 9. Між конічною поверхнею 6 поплавкаклапана 4 і конічною поверхнею 8 втулки 7 передбачений кільцевий зазор, через який гідравлічна система сполучена з атмосферою. При заповненні гідравлічної системи рідиною газ вільно виходить з неї через отвори в опорній перфорованій перегородці 3, кільцевий зазор між конічною поверхнею 6 54681 4 поплавка-клапана 4 і конічною поверхнею 8 втулки 7 і отвори в кришці 9. При попаданні рідини у нижню частину корпуса 2 і затопленні пустотілої частини 5 поплавка-клапана 4 поплавок - клапан 4 піднімається, кільцевий зазор між конічними поверхнями 6 і 8 поступово зменшується до повного контакту між поверхнями. Еластичне ущільнююче кільце 10, яке розміщене у канавці 11, попадає у канавку 12, під дією стискуючих зусиль деформується, заповнює мікронерівності конічних поверхонь 6 і 8 і забезпечує герметичний контакт при закриванні механізму відведення газів з гідравлічних систем. Для підвищення надійності у роботі і забезпечення максимальної площі контакту еластичного ущільнюючого кільця 10 з конічними поверхнями 6 і 8, канавка 11 розділяє конічну поверхню 6 на верхній зрізаний конус 13 і нижній зрізаний конус 14, а канавка 12 розділяє конічну поверхню 8 на верхній зрізаний конус 15 і нижній зрізаний конус 16. При цьому нижні діаметри верхніх зрізаних конусів 13 і 15 менші від верхніх діаметрів нижніх зрізаних конусів 14 і 16 на величину двох поперечних розмірів перерізу еластичного ущільнюючого кільця 10. В результаті такого виконання механізму відведення газів з гідравлічних систем забезпечується підвищення надійності у роботі і покращення герметичності. 5 Комп’ютерна верстка Л. Ціхановська 54681 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
