Пристрій для обліку молока при доїнні

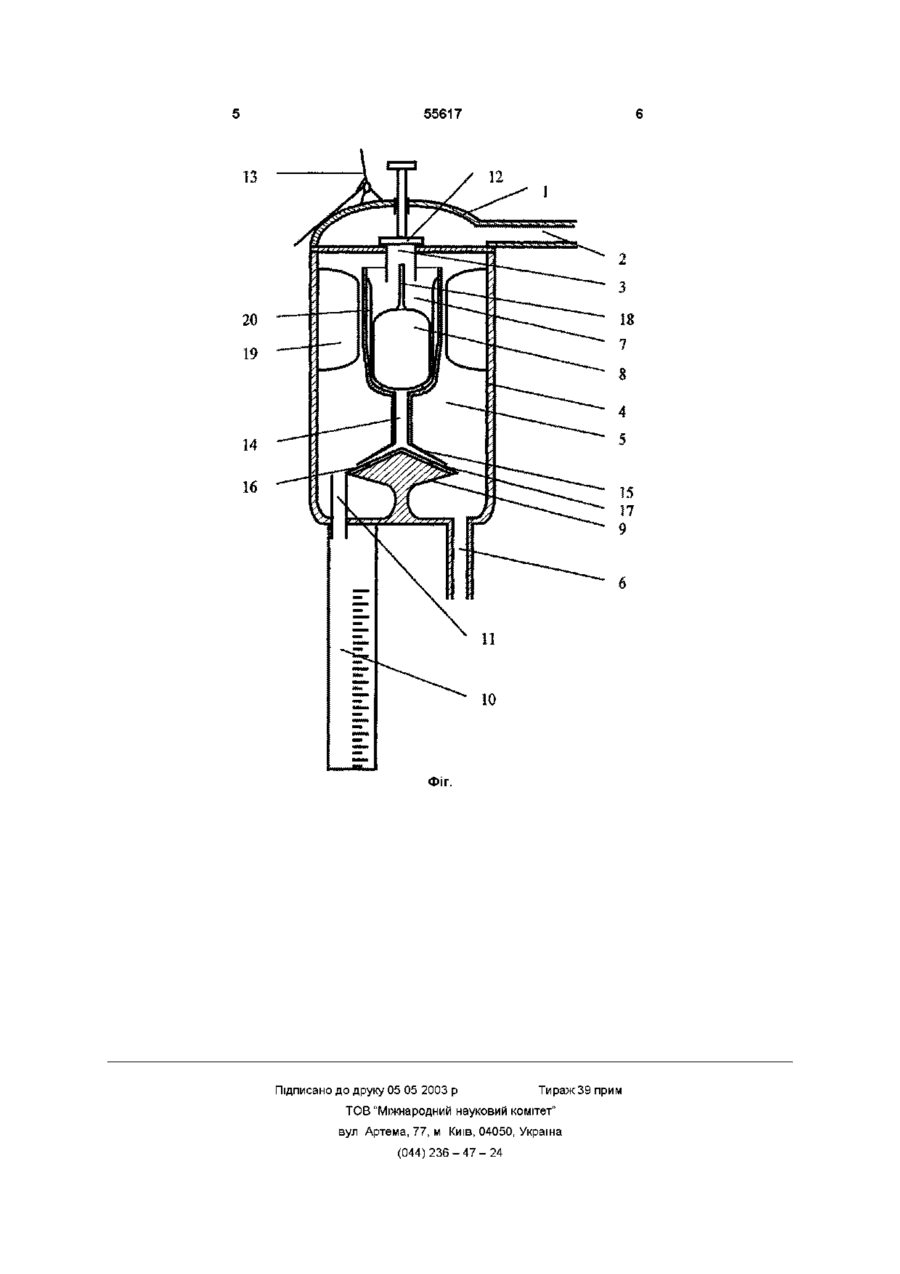

1 Пристрій для обліку молока в процесі доїння, що містить зливальну камеру з вихідним патрубком, приймальну камеру з вхідним патрубком, розподільний конус і мірний циліндр, закріплені в дні зливальної камери, і приймальну лійку, який відрізняється тим, що приймальна лійка викона на з можливістю вертикального переміщення і має у верхній частині поплавкову камеру, а в нижній конус, що спирається на розподільний конус, що має дві канавки із сумарною витратою молока, рівною величині потоку молока відключеного доїльного апарата, одна з яких розташована напроти входу в мірний циліндр 2 Пристрій по пункту 1, який відрізняється тим, що має розташований у поплавковій камері поплавець зі штоком, що взаємодіє з клапаном, який перекриває отвір вхідного патрубка Винахід відноситься до сільського господарства, зокрема до пристроїв обліку молока в процесі машинного доїння ВІДОМІ пристрої обліку молока в процесі машинного доїння, що використовують принцип порційного добору молока з потоку в мірну ємність (див а с СРСР № 1258363 Мкп 7/00) Недоліком цих пристроїв є низька точність підрахунку КІЛЬКОСТІ молока, змінна точність підрахунку молока від величини потоку молока, ненадійність роботи, постійне підсмоктування повітря в процесі роботи, що порушує вакуумний режим роботи доїльного апарата, відсутність автоматичного відключення доїльного апарата по закінченні процесу доїння ВІДОМІ пристрої автоматичного відключення доїльного апарата по закінченні доїння (див а с СРСР №1428316 Мкл5 A01j 5/00, №1692412, Мкл5 A01j 5/00, 5/04) Але ці пристрої не забезпечують облік надоєного молока Найбільш близьким до заявляемого відомо пристрій для обліку молока в процесі доїння (див а с СРСР № 1456967, А1, Мкл* A01j 7/00), що містить зливальну камеру з вихідним патрубком, приймальну камеру з вхідним патрубком, розподільний конус і мірний циліндр, закріплені в дні зливальної камери, і приймальну лійку Нижня частина вхідного патрубка виконана у виді конуса У приймальній ЛІЙЦІ нижче рівня конуса встановлений стержень, з'єднаний з розподільним конусом Молоко по вхідному патрубку надходить у приймальну лійку і рівномірно розподіляється по роз подільному конусі, з якого частина молока стікає в мірний циліндр Однак цей пристрій має недостатню точність, обмежену пропускну здатність і не забезпечує автоматичне відключення доїльного апарата по закінченні доїння Задачею винаходу є підвищення точності обліку, збільшення діапазону пропускної здатності і забезпечення автоматичного відключення доїльного апарата по закінченні доїння Поставлена задача вирішується тим, що у відомому пристрої обліку молока в процесі доїння, що містить зливальну камеру з вихідним патрубком, приймальну камеру з вхідним патрубком, розподільний конус і мірний циліндр, закріплені в дні зливальної камери, і приймальну лійку, приймальна лійка виконана з можливістю вертикального переміщення і, що має у верхній частині поплавкову камеру, а в нижній - конус, що спирається на розподільний конус, який має дві канавки із сумарною витратою молока, рівним величині потоку молока відключення доїльного апарата, одна з яких розташована напроти входу в мірний циліндр, і в поплавковій камері поплавець зі штовхальником, що взаємодіє з клапаном, який перекриває отвір вхідного патрубка При пошуку по патентній і науково-технічній літературі не виявлені пристрої обліку молока в процесі доїння з відзначними ознаками технічного рішення, що заявляється, яке підтверджує новизну і винахідницький рівень пропонованого рішення (О ю ю 55617 приймальній камері 7, поплавець 8, піднімаючи, упирає клапан 12 у кришку 1 і залишається у такому положенні При подальшому ПІДЙОМІ рівня молока в приймальній камері 7 статичний тиск у просторі між розподільним конусом 9 і конусом 15 зростає і настає такий момент, коли тиск на конус 15 знизу перевищує силу ваги конуса 15, патрубка 14, приймальної камери 7 і молока в ній Конус 15 піднімається і молоко через щілину між краєм конуса 15 і розподільним конусом 9, розподіляючи рівномірним шаром краєм конуса 15 по поверхні розподільного конуса 9, починає витікати в зливальну камеру 5, при цьому частина молока через патрубок добору 11 надходить у мірний циліндр 10 Статичний тиск у просторі між розподільним конусом 9 і конусом 15 падає, конус 15 опускається на поверхню розподільного конуса 9, рівень молока в приймальній камері 7 знову починає підніматися і процес повторюється доти, поки величина потоку молока, що надходить у приймальну камеру 7 пеРобота пристрою обліку молока в процесідоревищує його витрату через канавки 16 і 17 при їння полягає в наступному На початку доїння приопущеному конусі 15 стрій приводиться у вихідний стан шляхом підйому клапана 12 і фіксації його в піднятому стані за доНаприкінці доїння величина потоку молока від помогою пристрою фіксації 13 При цьому вакуум доїльного апарата зменшується, і, у якийсь мопоширюється від вихідного патрубка 6 через помент, стає менше величини витрати молока через рожнину зливальної камери 5, вхідний патрубок 3 і канавки 16 і 17 Рівень молока в приймальній кадалі через патрубок 2 у підсисковий простір доїльмері 7 знижується, поплавець 8 опускається, за них склянок Після підключення доїльного апарата ним прямує лежачий на штовхальнику 18 поплавдо вимені тварини, суміш молока і повітря через ця 8 клапан 12 і, у якийсь момент часу, клапан 12 патрубок 2, порожнина кришки 1 і вхідний патрубок перекриває отвір вхідного патрубка 3 Доступ ваЗ починає надходити в зливальну камеру 5 корпукууму в підсисковий простір доїльних склянок приса 4 При цьому молоко зливається в приймальну пиняється, чим і забезпечується відключення доїкамеру 7, а повітря через порожнину зливальної льного апарата При подальшому опусканні камери 5 іде у вихідний патрубок 6 Молоко з припоплавця 8, він сідає на ребра 20, а залишок моймальної камери 7, через зливний патрубок 14 лока вільно зливається в зливальний патрубок 14 заповнює простір між конусом 15 і розподільним При ЗМІНІ величини потоку молока, що надхоконусом 9 При цьому молоко іде через канавку 17 дить від доїльного апарата, змінюється частота і одночасно частина його через канавку 16 за допіднімання конуса 15 і, отже, частота пропусків помогою патрубка добору 11 зливається в мірний молока по поверхні розподільного конуса 9 Проциліндр 10 Сумарна витрата молока через канавцес же добору молока в мірний циліндр при цьому ки не перевищує величини потоку молока від доїне залежить ні від величини потоку молока, що льного апарата, при якій доїльний апарат повипроходить через пристрій, ні від динаміки потоку нний бути відключений наприкінці доїння молока, що надходить від доїльного апарата Та(наприклад, 200мл/хв) ким чином підвищується точність обліку молока і збільшується пропускна здатність пристрою обліНа початку доїння величина потоку молока від ку Забезпечення ж пропуску молока через канавки доїльного апарата швидко наростає і перевищує на поверхні розподільного конуса з витратою, рівйого витрату через канавки 16 і 17, що приводить ним величині потоку молока відключення доїльнодо підвищення рівня молока в приймальній камері го апарата, і розміщення в приймальній камері 7 У якийсь момент часу поплавець 8 спливає, поплавця, який взаємодіє із клапаном, що перештовхальником 18 піднімає клапан 12, що привокриває отвір вхідного патрубка в нижнім положенні дить до його расфіксацм, і, надалі, клапан 12 запоплавця, дозволили автоматично відключати лишається лежати на упорі 18 поплавця 8, прямудоїльний апарат наприкінці доїння ючи за його переміщеннями При подальшому збільшенні рівня молока в На фіг зображений загальний вид пропонованого пристрою для обліку молока при доїнні Пристрій обліку молока в процесі доїння містить кришку 1 з патрубком 2, з'єднаним з доїльним апаратом, і вхідним патрубком 3, корпус 4 зі зливальною камерою 5 і вихідним патрубком 6, приймальну камеру 7 з розташованим у ній поплавцем 8, розподільний конус 9 і мірний циліндр 10 з патрубком добору 11, що закріплені в дні корпуса 4 У кришці 1 установлений клапан 12, що має пристрій фіксації 13 Приймальна камера 7 має в нижній частині зливальний патрубок 14, який закінчується конусом 15, що вільно спирається на розподільний конус 9 Розподільний конус 9 має дві канавки 16 і 17 Канавка 16 розташована напроти патрубка добору 11 Поплавець 8 у верхній частині постачений штовхальником 18 Для напрямку руху приймальної камери 7 корпус 4 має ребра 19, а для напрямку руху поплавця 8 ребрами 20 постачена приймальна камера 7 55617 12 2 З 18 20 7 19 14 16 15 17 9 10 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
