Пристрій для демонтажу і монтажу підшипника нижньої цапфи лопатки напрямного апарата гідротурбіни

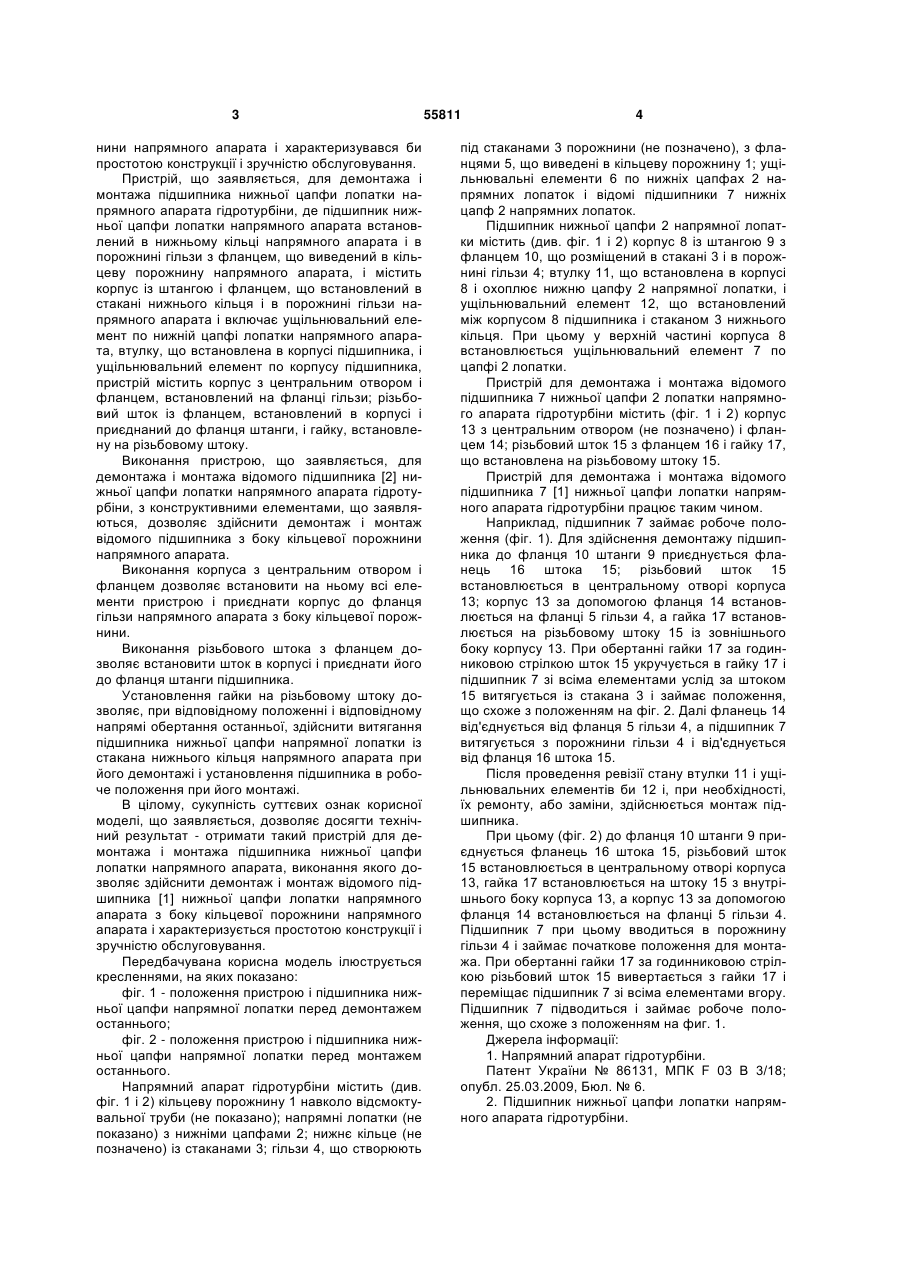

Пристрій для демонтажу і монтажу підшипника нижньої цапфи лопатки напрямного апарата гідротурбіни, де підшипник нижньої цапфи лопатки 3 нини напрямного апарата і характеризувався би простотою конструкції і зручністю обслуговування. Пристрій, що заявляється, для демонтажа і монтажа підшипника нижньої цапфи лопатки напрямного апарата гідротурбіни, де підшипник нижньої цапфи лопатки напрямного апарата встановлений в нижньому кільці напрямного апарата і в порожнині гільзи з фланцем, що виведений в кільцеву порожнину напрямного апарата, і містить корпус із штангою і фланцем, що встановлений в стакані нижнього кільця і в порожнині гільзи напрямного апарата і включає ущільнювальний елемент по нижній цапфі лопатки напрямного апарата, втулку, що встановлена в корпусі підшипника, і ущільнювальний елемент по корпусу підшипника, пристрій містить корпус з центральним отвором і фланцем, встановлений на фланці гільзи; різьбовий шток із фланцем, встановлений в корпусі і приєднаний до фланця штанги, і гайку, встановлену на різьбовому штоку. Виконання пристрою, що заявляється, для демонтажа і монтажа відомого підшипника [2] нижньої цапфи лопатки напрямного апарата гідротурбіни, з конструктивними елементами, що заявляються, дозволяє здійснити демонтаж і монтаж відомого підшипника з боку кільцевої порожнини напрямного апарата. Виконання корпуса з центральним отвором і фланцем дозволяє встановити на ньому всі елементи пристрою і приєднати корпус до фланця гільзи напрямного апарата з боку кільцевої порожнини. Виконання різьбового штока з фланцем дозволяє встановити шток в корпусі і приєднати його до фланця штанги підшипника. Установлення гайки на різьбовому штоку дозволяє, при відповідному положенні і відповідному напрямі обертання останньої, здійснити витягання підшипника нижньої цапфи напрямної лопатки із стакана нижнього кільця напрямного апарата при його демонтажі і установлення підшипника в робоче положення при його монтажі. В цілому, сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє досягти технічний результат - отримати такий пристрій для демонтажа і монтажа підшипника нижньої цапфи лопатки напрямного апарата, виконання якого дозволяє здійснити демонтаж і монтаж відомого підшипника [1] нижньої цапфи лопатки напрямного апарата з боку кільцевої порожнини напрямного апарата і характеризується простотою конструкції і зручністю обслуговування. Передбачувана корисна модель ілюструється кресленнями, на яких показано: фіг. 1 - положення пристрою і підшипника нижньої цапфи напрямної лопатки перед демонтажем останнього; фіг. 2 - положення пристрою і підшипника нижньої цапфи напрямної лопатки перед монтажем останнього. Напрямний апарат гідротурбіни містить (див. фіг. 1 і 2) кільцеву порожнину 1 навколо відсмоктувальної труби (не показано); напрямні лопатки (не показано) з нижніми цапфами 2; нижнє кільце (не позначено) із стаканами 3; гільзи 4, що створюють 55811 4 під стаканами 3 порожнини (не позначено), з фланцями 5, що виведені в кільцеву порожнину 1; ущільнювальні елементи 6 по нижніх цапфах 2 напрямних лопаток і відомі підшипники 7 нижніх цапф 2 напрямних лопаток. Підшипник нижньої цапфи 2 напрямної лопатки містить (див. фіг. 1 і 2) корпус 8 із штангою 9 з фланцем 10, що розміщений в стакані 3 і в порожнині гільзи 4; втулку 11, що встановлена в корпусі 8 і охоплює нижню цапфу 2 напрямної лопатки, і ущільнювальний елемент 12, що встановлений між корпусом 8 підшипника і стаканом 3 нижнього кільця. При цьому у верхній частині корпуса 8 встановлюється ущільнювальний елемент 7 по цапфі 2 лопатки. Пристрій для демонтажа і монтажа відомого підшипника 7 нижньої цапфи 2 лопатки напрямного апарата гідротурбіни містить (фіг. 1 і 2) корпус 13 з центральним отвором (не позначено) і фланцем 14; різьбовий шток 15 з фланцем 16 і гайку 17, що встановлена на різьбовому штоку 15. Пристрій для демонтажа і монтажа відомого підшипника 7 [1] нижньої цапфи лопатки напрямного апарата гідротурбіни працює таким чином. Наприклад, підшипник 7 займає робоче положення (фіг. 1). Для здійснення демонтажу підшипника до фланця 10 штанги 9 приєднується фланець 16 штока 15; різьбовий шток 15 встановлюється в центральному отворі корпуса 13; корпус 13 за допомогою фланця 14 встановлюється на фланці 5 гільзи 4, а гайка 17 встановлюється на різьбовому штоку 15 із зовнішнього боку корпусу 13. При обертанні гайки 17 за годинниковою стрілкою шток 15 укручується в гайку 17 і підшипник 7 зі всіма елементами услід за штоком 15 витягується із стакана 3 і займає положення, що схоже з положенням на фіг. 2. Далі фланець 14 від'єднується від фланця 5 гільзи 4, а підшипник 7 витягується з порожнини гільзи 4 і від'єднується від фланця 16 штока 15. Після проведення ревізії стану втулки 11 і ущільнювальних елементів би 12 і, при необхідності, їх ремонту, або заміни, здійснюється монтаж підшипника. При цьому (фіг. 2) до фланця 10 штанги 9 приєднується фланець 16 штока 15, різьбовий шток 15 встановлюється в центральному отворі корпуса 13, гайка 17 встановлюється на штоку 15 з внутрішнього боку корпуса 13, а корпус 13 за допомогою фланця 14 встановлюється на фланці 5 гільзи 4. Підшипник 7 при цьому вводиться в порожнину гільзи 4 і займає початкове положення для монтажа. При обертанні гайки 17 за годинниковою стрілкою різьбовий шток 15 вивертається з гайки 17 і переміщає підшипник 7 зі всіма елементами вгору. Підшипник 7 підводиться і займає робоче положення, що схоже з положенням на фиг. 1. Джерела інформації: 1. Напрямний апарат гідротурбіни. Патент України № 86131, МПК F 03 В 3/18; опубл. 25.03.2009, Бюл. № 6. 2. Підшипник нижньої цапфи лопатки напрямного апарата гідротурбіни. 5 55811 6 Підписне Тираж 26 прим. Патент України № 49873 (корисна модель), МПК F 03 В 11/00, опубл. 11.05.2010, Бюл. № 9. Суб'єкт застосування пристрою, що заявляється. Комп’ютерна верстка Г. Паяльніков Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
