Спосіб виготовлення дзеркальної антени
Номер патенту: 31143
Опубліковано: 15.12.2000
Автори: Пастернак Богдан Миронович, Бойко Олександр Валерійович, Сиротюк Віктор Володимирович, Сиротюк Володимир Григорович, Кущак Ігор Володимирович, Маркович Іван Миколайович
Текст

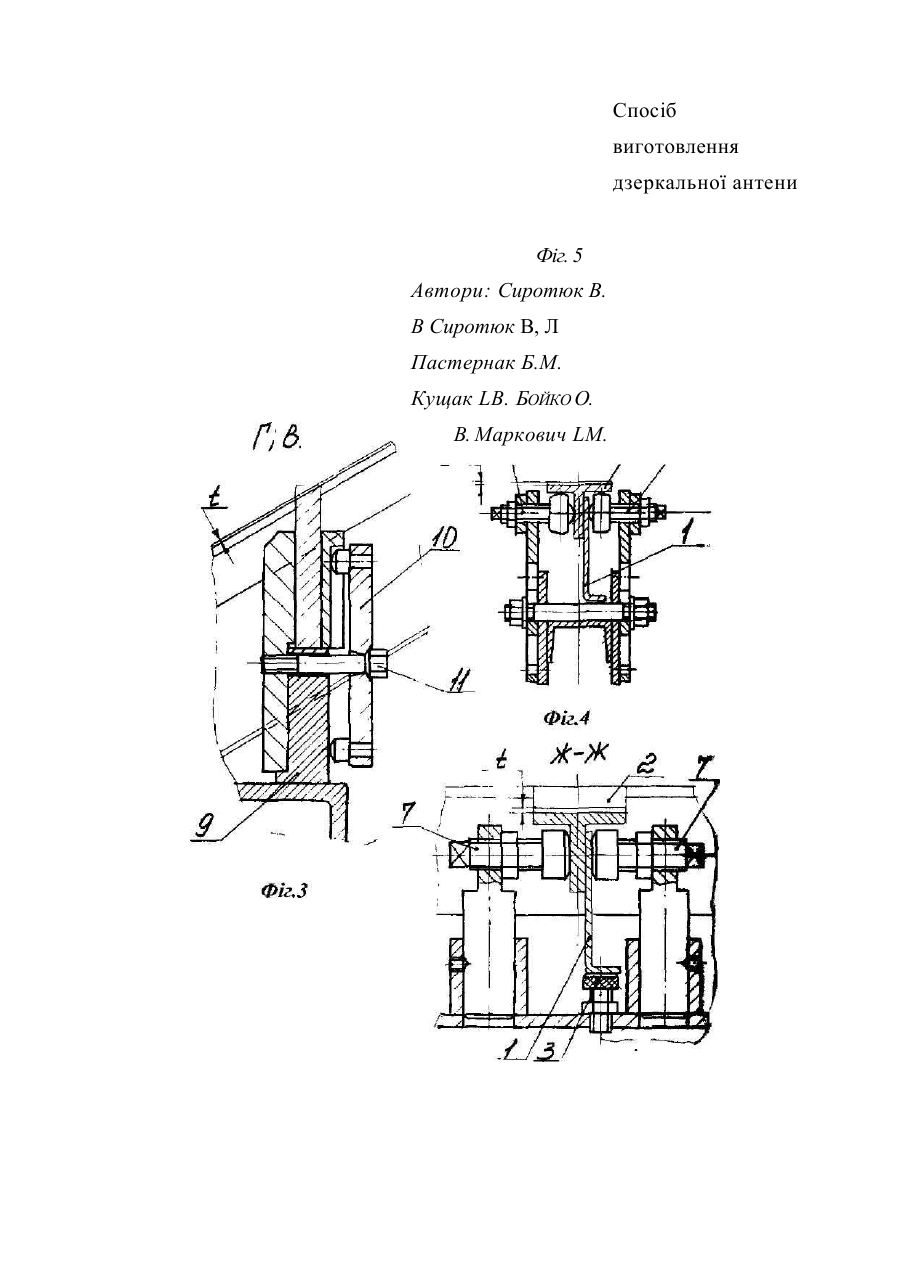

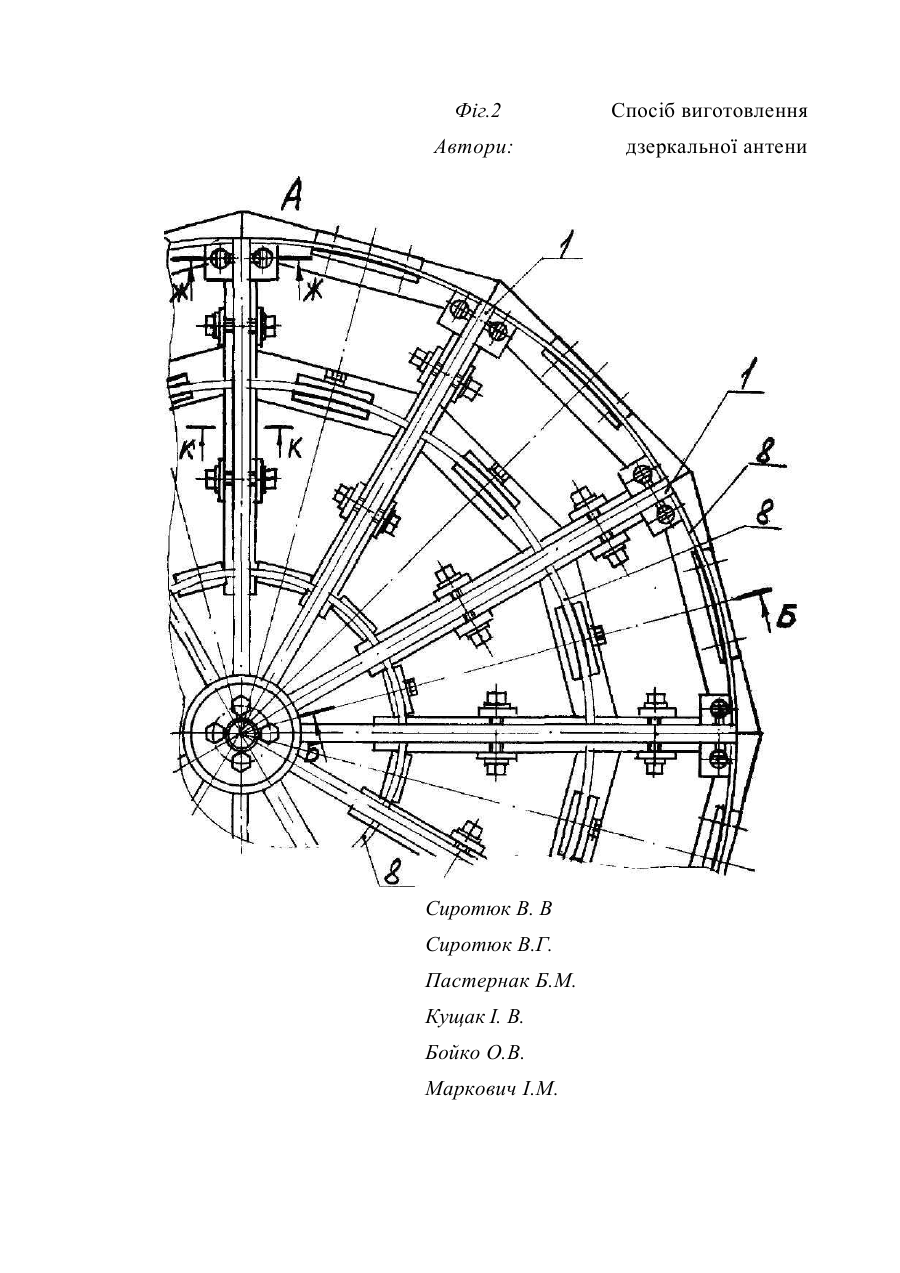

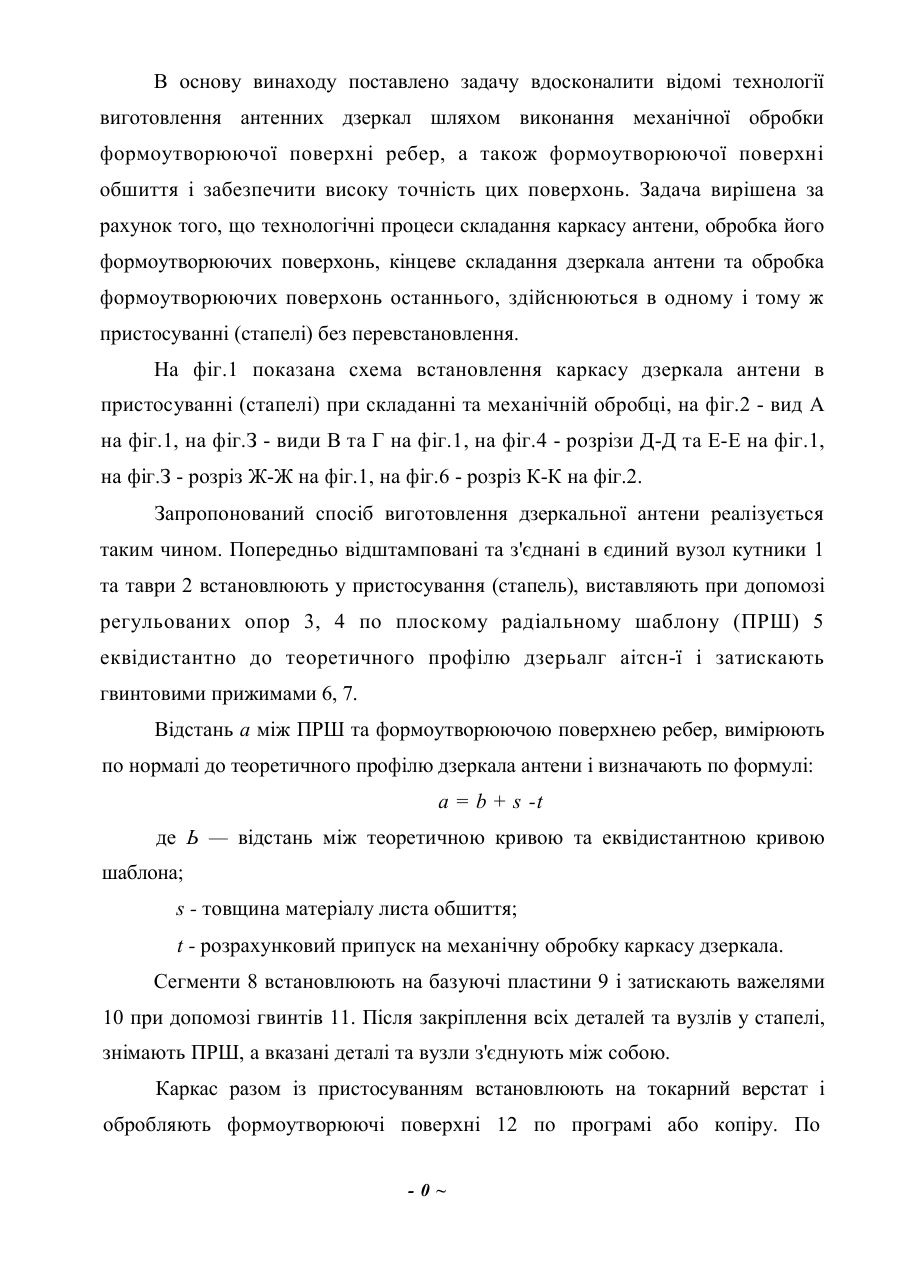

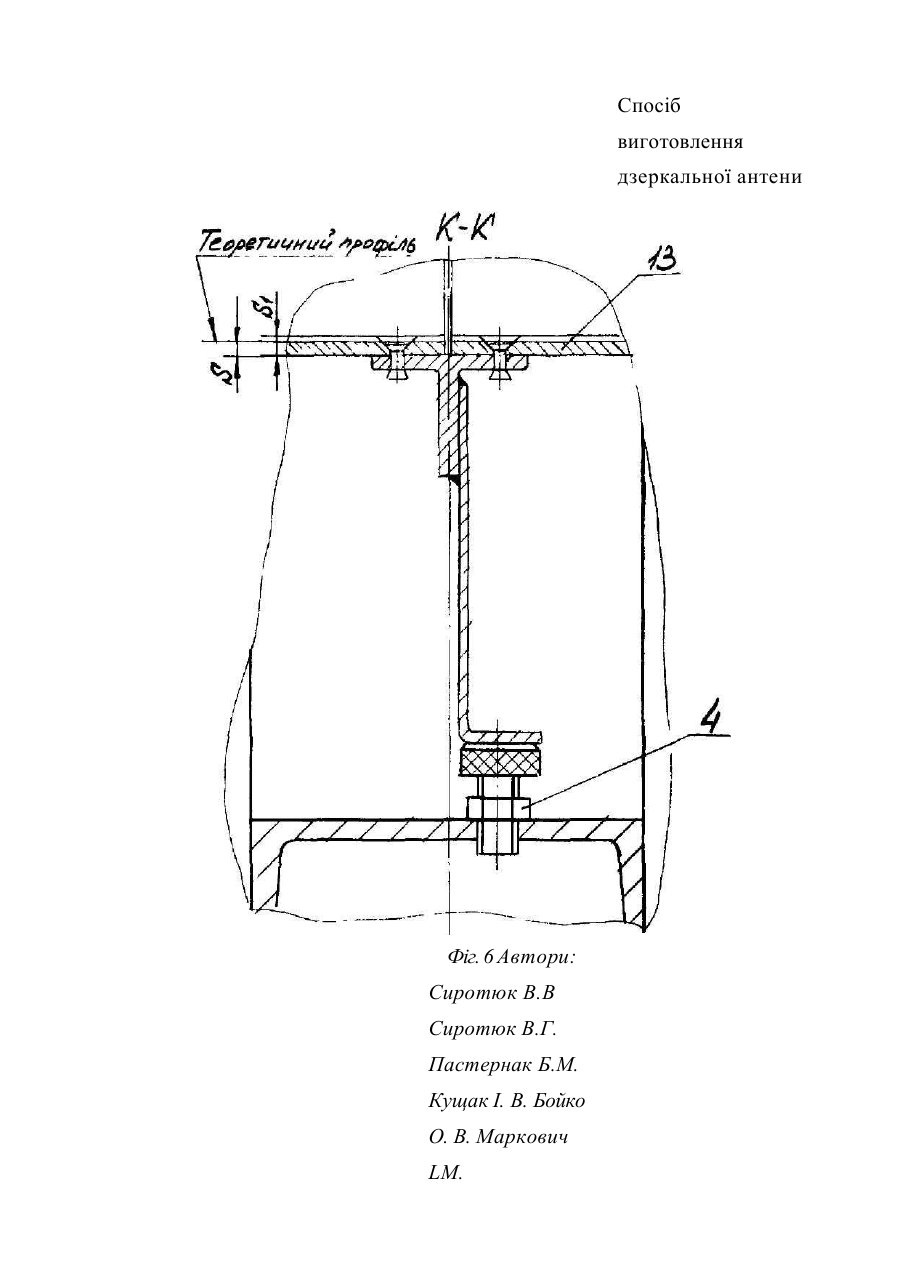

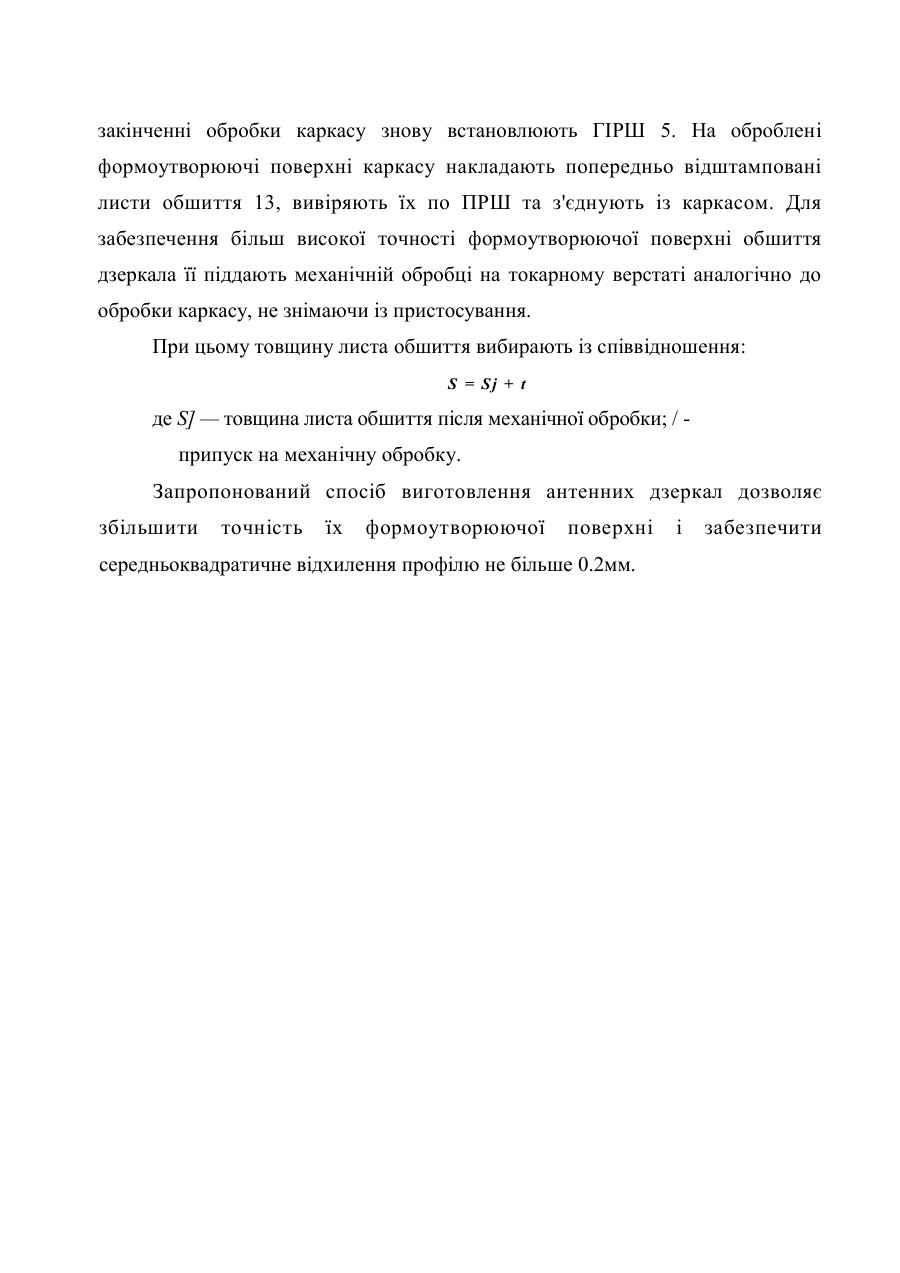

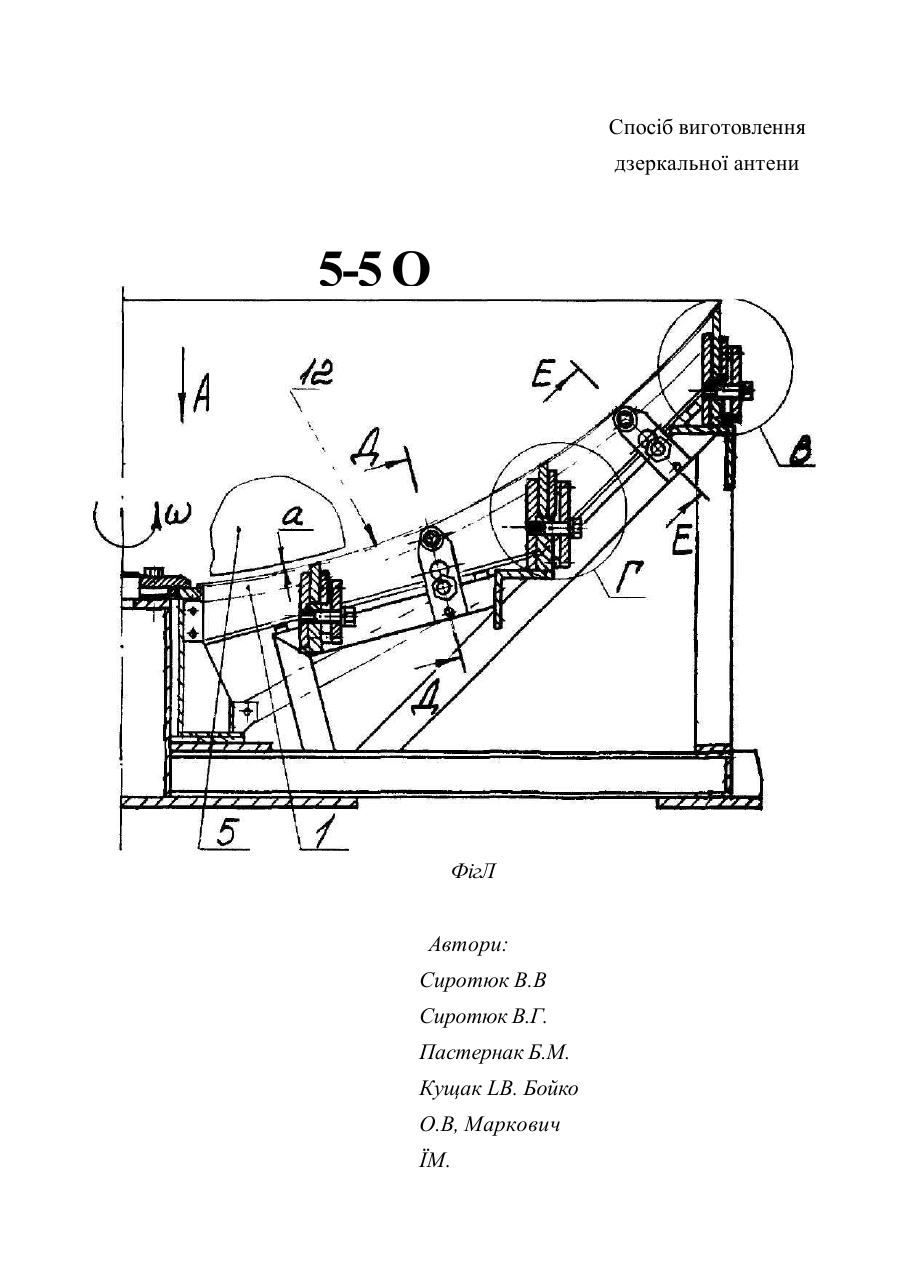

Г4ПК6 на о я/ю Спосіб виготовлення дзеркальної антени Винахід відноситься до технології виготовлення антенної техніки і може бути використаний для підвищення точності антенних дзеркал. Відомий спосіб виготовлення антенних дзеркал, який включає в себе: виготовлення точної матриці, на якій проводять загальне складання щитів дзеркала антени (склепування, приварювання і т.п.); встановлення на вказану матрицю точно відштампованих листів обшиття; накладання на останні попередньо зібраного каркасу дзеркала з нанесеним на формоутворюючу поверхню ребер шаром клеєвої плівки, яка компенсує похибки геометрії каркасу по відношенню до профілю листа обшиття; кінцеве приклепування листів обшигтя до Кі'ркрсу для забезпечення міцності з'єднання (див. книгу B.C. Поляк, Э.Я. Бервалдс "Прецизионные конструкции радиотелескопов", Рига, Зинатне, 1990, с.273). Недоліками цього способу є недостатня точність та висока трудомісткість виготовлення дзеркал. За прототип прийнято спосіб виготовлення антенних дзеркал, який включає в себе: штампування ребер на точній матриці, їх встановлення на складальному стенді у точне взаємне положення, яке відповідає геометрії дзеркальної антени, по шаблону; кінцеве приварювання чи приклепування попередньо відштампованих листів^ Оскільки, податливість листів вища, ніж системи ребер, лист притиснеться до останніх і точність його форми буде визначатись геометрією каркасу (див. книгу B.C. Поляк, Э.Я Бервалдс "Прецизионные конструкции радиотелескопов", Рига, Зинатне, 1990, с.272). Недоліками цього винаходу є необхідність ручної підгонки каркасу рефлектора і пов'язана із цим висока трудомісткість його виготовлення, а також недостатня точність відбиваючої поверхні дзеркала антени. В основу винаходу поставлено задачу вдосконалити відомі технології виготовлення антенних дзеркал шляхом виконання механічної обробки формоутворюючої поверхні ребер, а також формоутворюючої поверхні обшиття і забезпечити високу точність цих поверхонь. Задача вирішена за рахунок того, що технологічні процеси складання каркасу антени, обробка його формоутворюючих поверхонь, кінцеве складання дзеркала антени та обробка формоутворюючих поверхонь останнього, здійснюються в одному і тому ж пристосуванні (стапелі) без перевстановлення. На фіг.1 показана схема встановлення каркасу дзеркала антени в пристосуванні (стапелі) при складанні та механічній обробці, на фіг.2 - вид А на фіг.1, на фіг.З - види В та Г на фіг.1, на фіг.4 - розрізи Д-Д та Е-Е на фіг.1, на фіг.З - розріз Ж-Ж на фіг.1, на фіг.6 - розріз К-К на фіг.2. Запропонований спосіб виготовлення дзеркальної антени реалізується таким чином. Попередньо відштамповані та з'єднані в єдиний вузол кутники 1 та таври 2 встановлюють у пристосування (стапель), виставляють при допомозі регульованих опор 3, 4 по плоскому радіальному шаблону (ПРШ) 5 еквідистантно до теоретичного профілю дзерьалг аітсн-ї і затискають гвинтовими прижимами 6, 7. Відстань а між ПРШ та формоутворюючою поверхнею ребер, вимірюють по нормалі до теоретичного профілю дзеркала антени і визначають по формулі: а = b + s -t де Ь — відстань між теоретичною кривою та еквідистантною кривою шаблона; s - товщина матеріалу листа обшиття; t - розрахунковий припуск на механічну обробку каркасу дзеркала. Сегменти 8 встановлюють на базуючі пластини 9 і затискають важелями 10 при допомозі гвинтів 11. Після закріплення всіх деталей та вузлів у стапелі, знімають ПРШ, а вказані деталі та вузли з'єднують між собою. Каркас разом із пристосуванням встановлюють на токарний верстат і обробляють формоутворюючі поверхні 12 по програмі або копіру. По -0~ закінченні обробки каркасу знову встановлюють ГІРШ 5. На оброблені формоутворюючі поверхні каркасу накладають попередньо відштамповані листи обшиття 13, вивіряють їх по ПРШ та з'єднують із каркасом. Для забезпечення більш високої точності формоутворюючої поверхні обшиття дзеркала її піддають механічній обробці на токарному верстаті аналогічно до обробки каркасу, не знімаючи із пристосування. При цьому товщину листа обшиття вибирають із співвідношення: S = Sj + t де S] — товщина листа обшиття після механічної обробки; / припуск на механічну обробку. Запропонований спосіб виготовлення антенних дзеркал дозволяє збільшити точність їх формоутворюючої поверхні середньоквадратичне відхилення профілю не більше 0.2мм. і забезпечити Спосіб виготовлення дзеркальної антени 5-5 О ФігЛ Автори: Сиротюк В.В Сиротюк В.Г. Пастернак Б.М. Кущак LB. Бойко О.В, Маркович ЇМ. Фіг.2 Автори: Сиротюк В. В Сиротюк В.Г. Пастернак Б.М. Кущак І. В. Бойко О.В. Маркович І.М. Спосіб виготовлення дзеркальної антени Спосіб виготовлення дзеркальної антени Фіг. 5 Автори: Сиротюк В. В Сиротюк В, Л Пастернак Б.М. Кущак LB. БОЙКО О. В. Маркович LM. Спосіб виготовлення дзеркальної антени Фіг. 6 Автори: Сиротюк В.В Сиротюк В.Г. Пастернак Б.М. Кущак І. В. Бойко О. В. Маркович LM.
ДивитисяДодаткова інформація
Назва патенту англійськоюManufactiring method for antenna reflector
Автори англійськоюSyrotiuk Volodymyr Hryhorovych, Syrotiuk Volodymyr Hryhorovych, Pasternak Bohdan Myronovych, Kuschak Ihor Volodymyrovych, Boiko Oleksandr Valeriiovych, Markovych Ivan Mykolaiovych
Назва патенту російськоюСпособ изготовления зеркальной антенны
Автори російськоюСиротюк Виктор Владимирович, Сиротюк Владимир Григорьевич, Пастернак Богдан Миронович, Кущак Игорь Владимирович, Бойко Александр Валерьевич, Маркович Иван Николаевич
МПК / Мітки
МПК: H01Q 19/10
Мітки: дзеркальної, антени, спосіб, виготовлення
