Гідросито для розділення суспензій, що одержують при виробництві крохмалю

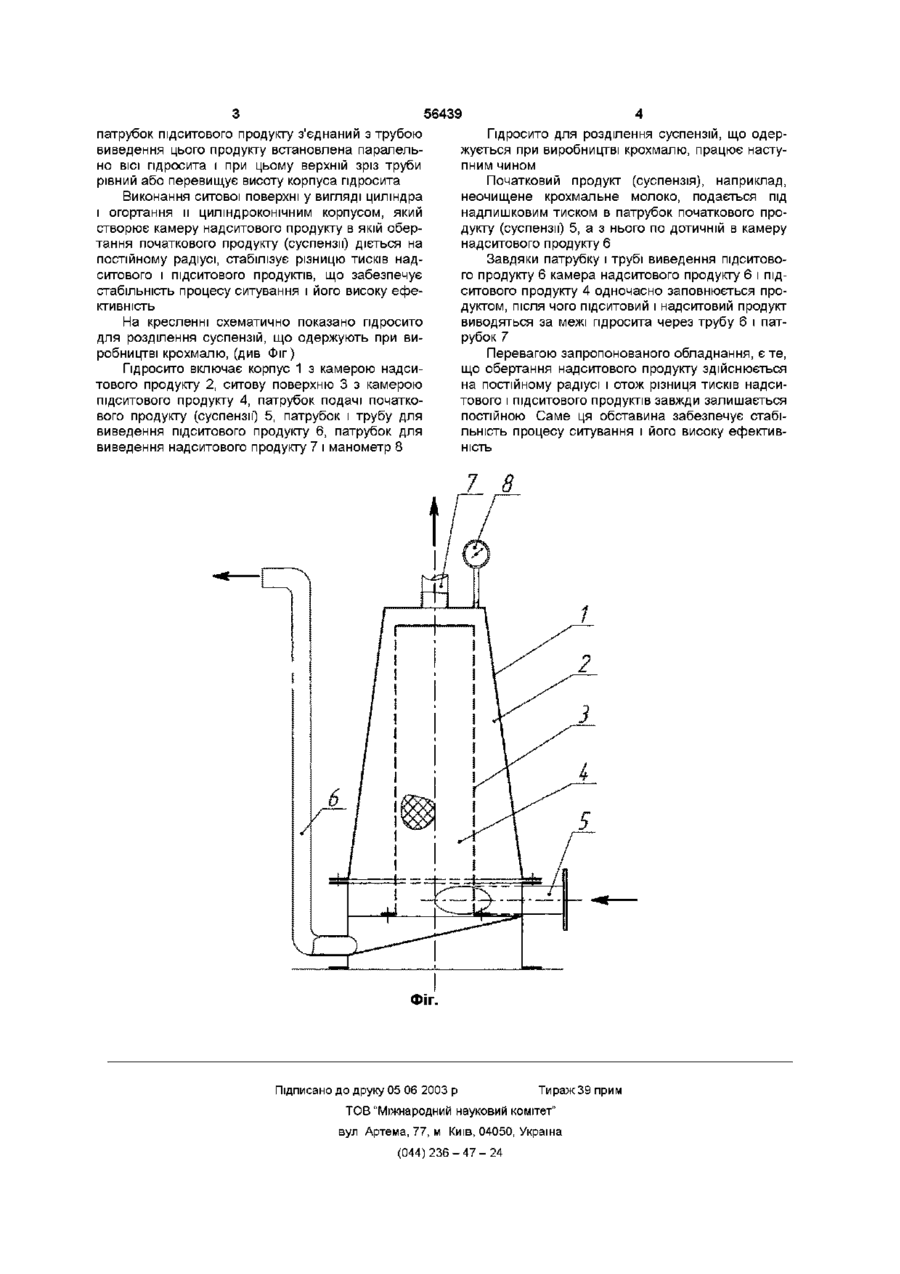

Гідросито для розділення суспензій, що одержують при виробництві крохмалю, що включає корпус, ситову поверхню, камери надситового і підситового продуктів, патрубки для введення початкового продукту й відведення продуктів розділення, яке відрізняється тим, що камера надситового продукту створена циліндроконічним корпусом, що концентрично охоплює ситову поверхню, виконану у вигляді циліндра, а патрубок підситового продукту з'єднаний з трубою виведення цього продукту, встановленій паралельно до осі пдросита, причому верхній зріз труби рівний або перевищує висоту корпуса пдросита Винахід відноситься до обладнання призначеного для розділення суспензій, що одержують при виробництві кукурудзяного чи картопляного крохмалю Відоме обладнання для розділення суспензій в картопляно-патоковому виробництві (див Авторское свидетельство СССР, №186903, CI3L 1/02 1966 р), що включає ситову поверхню, напірну камеру, камеру підситового продукту, створену ситовою поверхнею та корпусом, і патрубком для введення суспензії і виведення надситового і підситового продукту Недоліком цього обладнання являється низька ступінь розділення обумовлена низькою інтенсивністю процесу Найбільш близьким до технічної суті запропонованого є обладнання для розділення суспензій в крохмально-патоковому виробництві (див Авторское свидетельство СССР, №846550, CI3L 1/02 1979 р), що включає ситову поверхню, напірну камеру, камеру підситового продукту, створену ситовою поверхнею і корпусом, і патрубком для введення суспензії і відведення надситового продукту, при цьому корпус підситової камери виконаний у вигляді відсіченого корпусу, всередині якого розміщені спіральні ребра, ситова поверхня має форму кола, розміщеного на спіральних ребрах, а напірна камера створена покришкою міцно зв'язаною з ситовою поверхнею і корпусом камери підситового продукту, при цьому патрубки для відведення розміщені по горизонтальній осі камер, в центральній частині напірної камери на ситовій поверхні установлений суцільний диск, а патрубок для підведення суспензії розміщений тангенціально до напірної камери Недоліком цього обладнання являється те, що по мірі переміщення продукту в напірній камері, вздовж ситової поверхні від периферії до ВІСІ обладнання збільшується її кутова швидкість внаслідок чого зменшується його тиск на ситову поверхню В той же час тиск продукту в ПІДСИТОВІЙ камері залишається постійним оскільки він створюється методом опору ВІДМІННІСТЬ тиску надситового продукту на ситову поверхню при постійному тиску підситового продукту не може забезпечити стабільність процесу розділення суспензії і це являється основним недоліком обладнання що розглядається В основу винаходу поставлена мета створення пдросита для розділення суспензій, що одержують при виробництві крохмалю, яке б стабілізувало різницю тиску по всій площі ситової поверхні і, тим самим, підвищило ефективність розділення суспензій Поставлена мета досягається тим, що гідросито для розділення суспензій, що одержують при виробництві крохмалю, що включає корпус, ситову поверхню, камери надситового і підситового продуктів, патрубки для введення початкового продукту (суспензії) і відведення продуктів розділення, камера надситового продукту створена циліндроконічним корпусом, який концентрично огортає ситову поверхню виконану у вигляді циліндра, а со (О Ю 56439 патрубок підситового продукту з'єднаний з трубою виведення цього продукту встановлена паралельно ВІСІ гідросита і при цьому верхній зріз труби рівний або перевищує висоту корпуса гідросита Виконання ситової поверхні у вигляді циліндра і огортання и циліндроконічним корпусом, який створює камеру надситового продукту в якій обертання початкового продукту (суспензії) діється на постійному радіусі, стабілізує різницю тисків надситового і підситового продуктів, що забезпечує стабільність процесу ситування і його високу ефективність На кресленні схематично показано пдросито для розділення суспензій, що одержують при виробництві крохмалю, (див Фіг) Гідросито включає корпус 1 з камерою надситового продукту 2, ситову поверхню 3 з камерою підситового продукту 4, патрубок подачі початкового продукту (суспензії) 5, патрубок і трубу для виведення підситового продукту 6, патрубок для виведення надситового продукту 7 і манометр 8 Гідросито для розділення суспензій, що одержується при виробництві крохмалю, працює наступним чином Початковий продукт (суспензія), наприклад, неочищене крохмальне молоко, подається під надлишковим тиском в патрубок початкового продукту (суспензії) 5, а з нього по дотичній в камеру надситового продукту 6 Завдяки патрубку і трубі виведення підситового продукту 6 камера надситового продукту 6 і підситового продукту 4 одночасно заповнюється продуктом, після чого підситовий і надситовий продукт виводяться за межі гідросита через трубу 6 і патрубок 7 Перевагою запропонованого обладнання, є те, що обертання надситового продукту здійснюється на постійному радіусі і отож різниця тисків надситового і підситового продуктів завжди залишається постійною Саме ця обставина забезпечує стабільність процесу ситування і його високу ефективність ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
