Котушка інерційна спінінгова

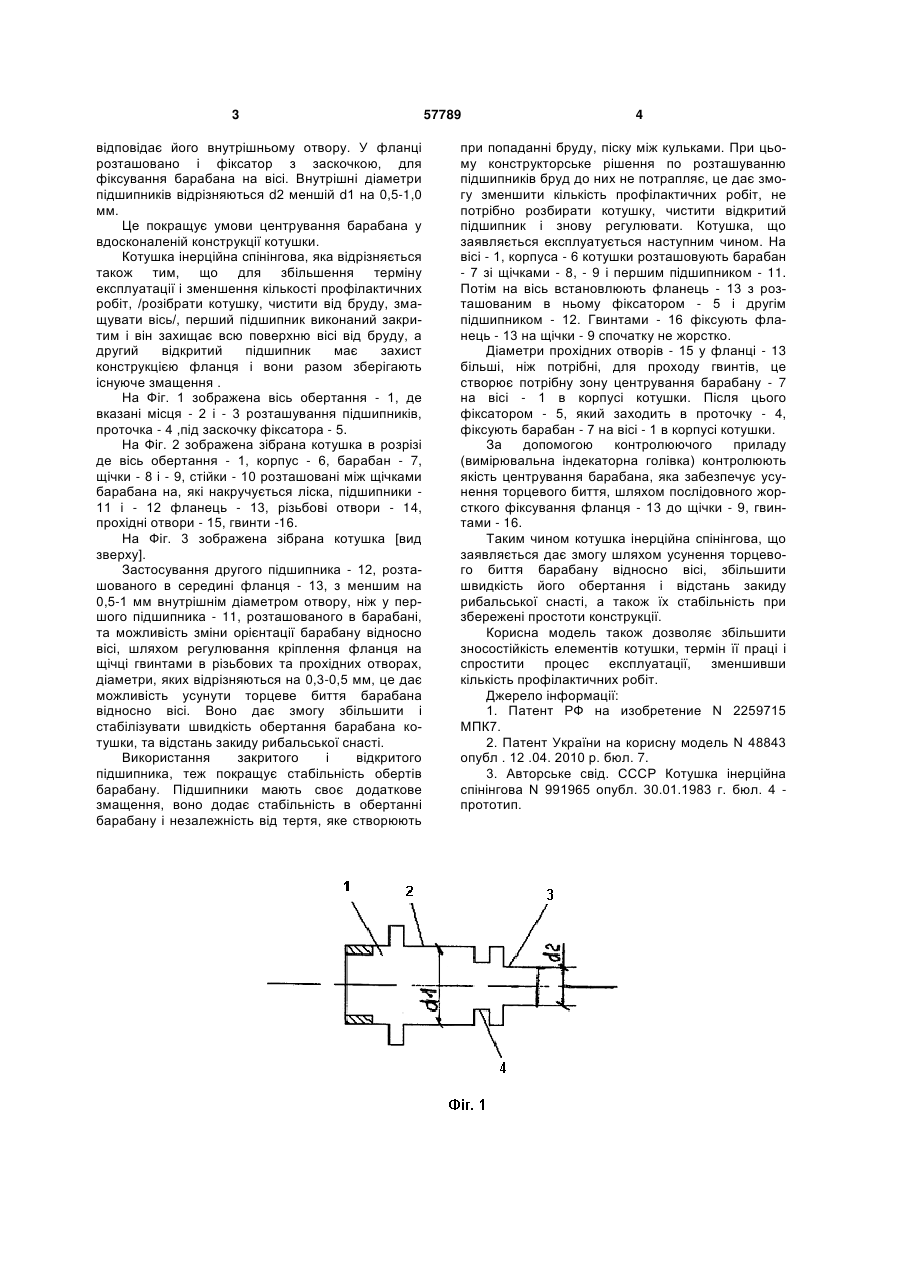

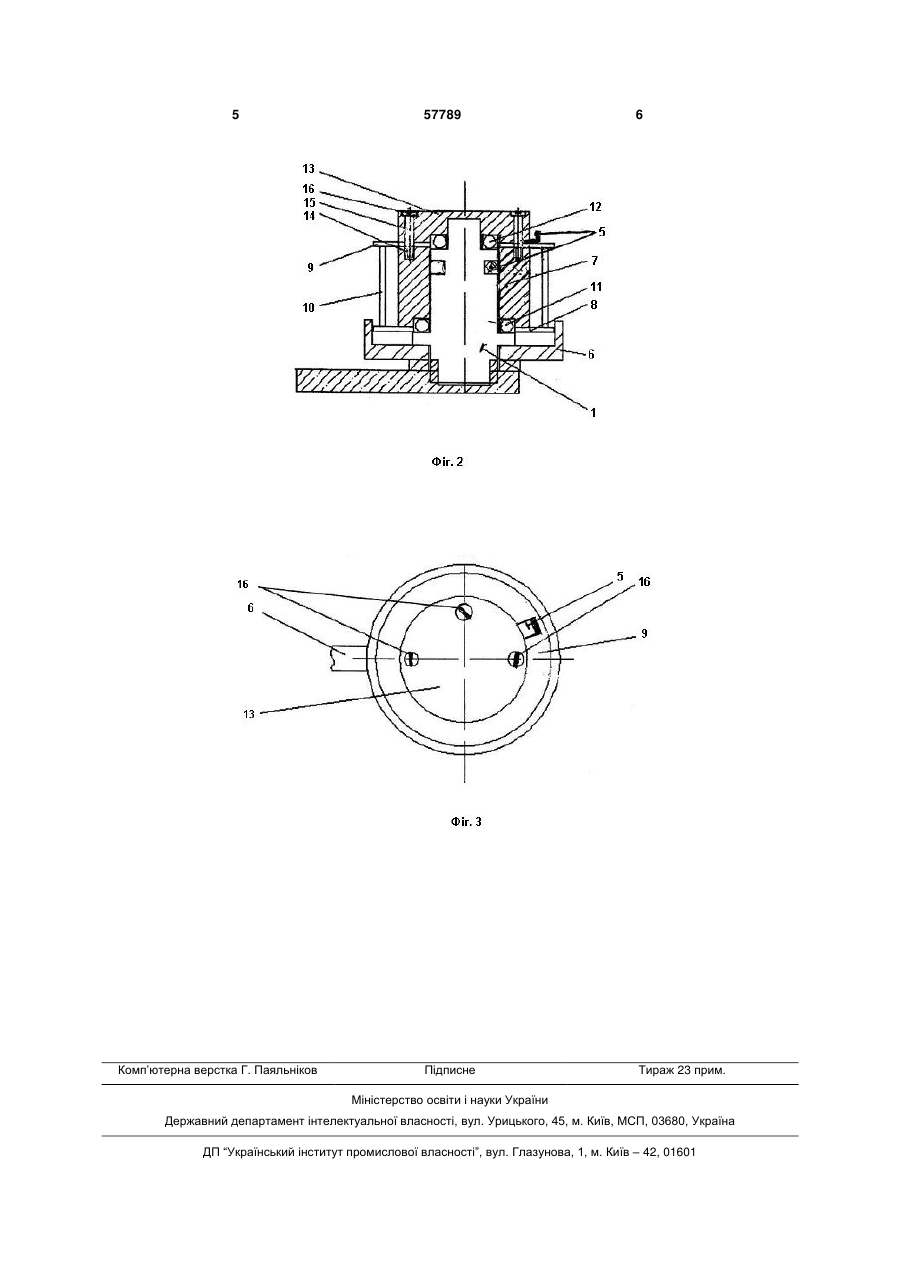

1. Котушка інерційна спінінгова, яка має корпус з віссю, на якій кріпиться барабан з ліскою і втулка ковзання, яка відрізняється тим, що встановлено два підшипники, один з яких розташований в барабані і має внутрішній діаметр d1, барабан має дві щічки, одна з яких заходить в корпус, а 3 відповідає його внутрішньому отвору. У фланці розташовано і фіксатор з заскочкою, для фіксування барабана на вісі. Внутрішні діаметри підшипників відрізняються d2 меншій d1 на 0,5-1,0 мм. Це покращує умови центрування барабана у вдосконаленій конструкції котушки. Котушка інерційна спінінгова, яка відрізняється також тим, що для збільшення терміну експлуатації і зменшення кількості профілактичних робіт, /розібрати котушку, чистити від бруду, змащувати вісь/, перший підшипник виконаний закритим і він захищає всю поверхню вісі від бруду, а другий відкритий підшипник має захист конструкцією фланця і вони разом зберігають існуюче змащення . На Фіг. 1 зображена вісь обертання - 1, де вказані місця - 2 і - 3 розташування підшипників, проточка - 4 ,під заскочку фіксатора - 5. На Фіг. 2 зображена зібрана котушка в розрізі де вісь обертання - 1, корпус - 6, барабан - 7, щічки - 8 і - 9, стійки - 10 розташовані між щічками барабана на, які накручується ліска, підшипники 11 і - 12 фланець - 13, різьбові отвори - 14, прохідні отвори - 15, гвинти -16. На Фіг. 3 зображена зібрана котушка [вид зверху]. Застосування другого підшипника - 12, розташованого в середині фланця - 13, з меншим на 0,5-1 мм внутрішнім діаметром отвору, ніж у першого підшипника - 11, розташованого в барабані, та можливість зміни орієнтації барабану відносно вісі, шляхом регулювання кріплення фланця на щічці гвинтами в різьбових та прохідних отворах, діаметри, яких відрізняються на 0,3-0,5 мм, це дає можливість усунути торцеве биття барабана відносно вісі. Воно дає змогу збільшити і стабілізувати швидкість обертання барабана котушки, та відстань закиду рибальської снасті. Використання закритого і відкритого підшипника, теж покращує стабільність обертів барабану. Підшипники мають своє додаткове змащення, воно додає стабільність в обертанні барабану і незалежність від тертя, яке створюють 57789 4 при попаданні бруду, піску між кульками. При цьому конструкторське рішення по розташуванню підшипників бруд до них не потрапляє, це дає змогу зменшити кількість профілактичних робіт, не потрібно розбирати котушку, чистити відкритий підшипник і знову регулювати. Котушка, що заявляється експлуатується наступним чином. На вісі - 1, корпуса - 6 котушки розташовують барабан - 7 зі щічками - 8, - 9 і першим підшипником - 11. Потім на вісь встановлюють фланець - 13 з розташованим в ньому фіксатором - 5 і другім підшипником - 12. Гвинтами - 16 фіксують фланець - 13 на щічки - 9 спочатку не жорстко. Діаметри прохідних отворів - 15 у фланці - 13 більші, ніж потрібні, для проходу гвинтів, це створює потрібну зону центрування барабану - 7 на вісі - 1 в корпусі котушки. Після цього фіксатором - 5, який заходить в проточку - 4, фіксують барабан - 7 на вісі - 1 в корпусі котушки. За допомогою контролюючого приладу (вимірювальна індекаторна голівка) контролюють якість центрування барабана, яка забезпечує усунення торцевого биття, шляхом послідовного жорсткого фіксування фланця - 13 до щічки - 9, гвинтами - 16. Таким чином котушка інерційна спінінгова, що заявляється дає змогу шляхом усунення торцевого биття барабану відносно вісі, збільшити швидкість його обертання і відстань закиду рибальської снасті, а також їх стабільність при збережені простоти конструкції. Корисна модель також дозволяє збільшити зносостійкість елементів котушки, термін її праці і спростити процес експлуатації, зменшивши кількість профілактичних робіт. Джерело інформації: 1. Патент РФ на изобретение N 2259715 МПК7. 2. Патент України на корисну модель N 48843 опубл . 12 .04. 2010 р. бюл. 7. 3. Авторське свід. СССР Котушка інерційна спінінгова N 991965 опубл. 30.01.1983 г. бюл. 4 прототип. 5 Комп’ютерна верстка Г. Паяльніков 57789 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
