Гвинтовий затискний патрон

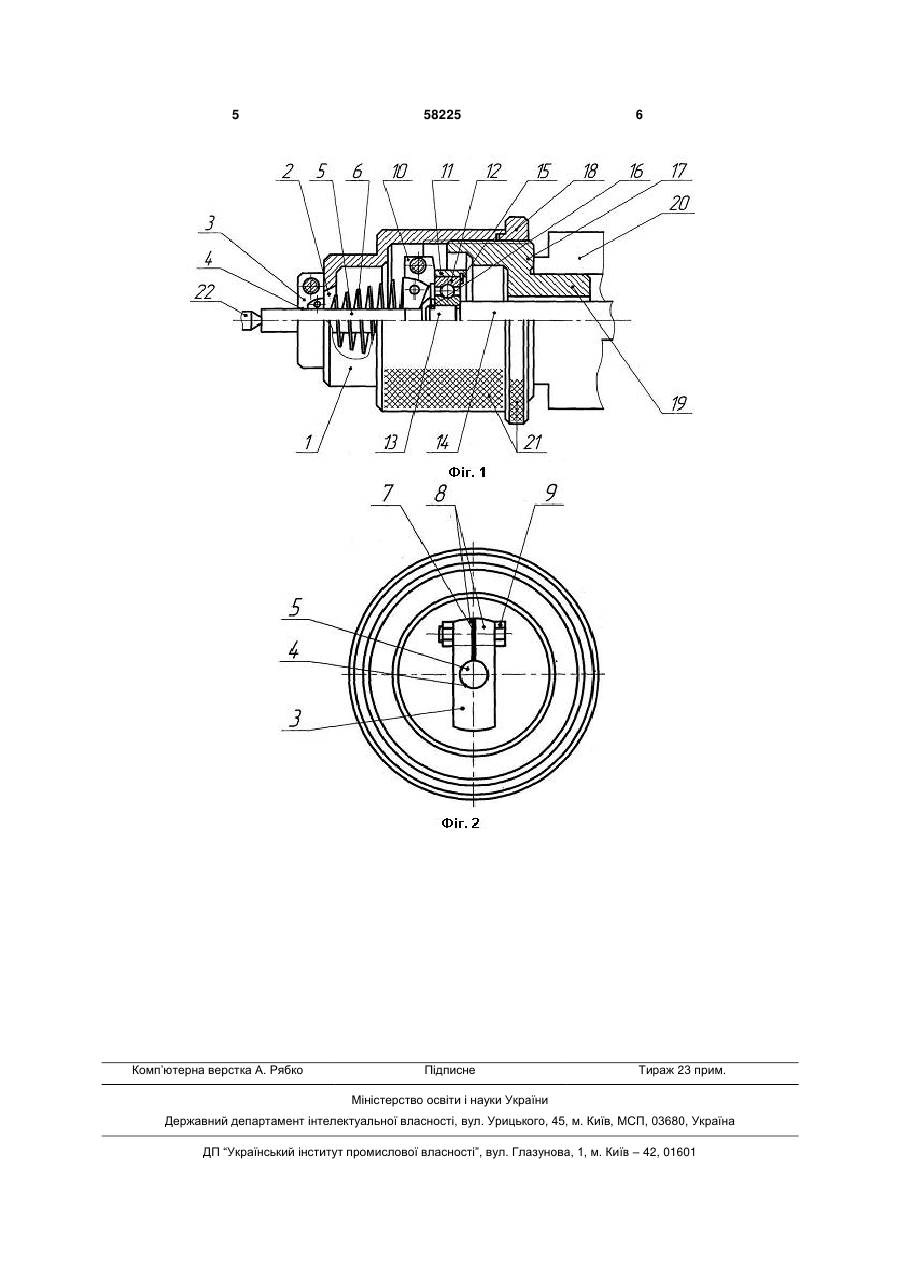

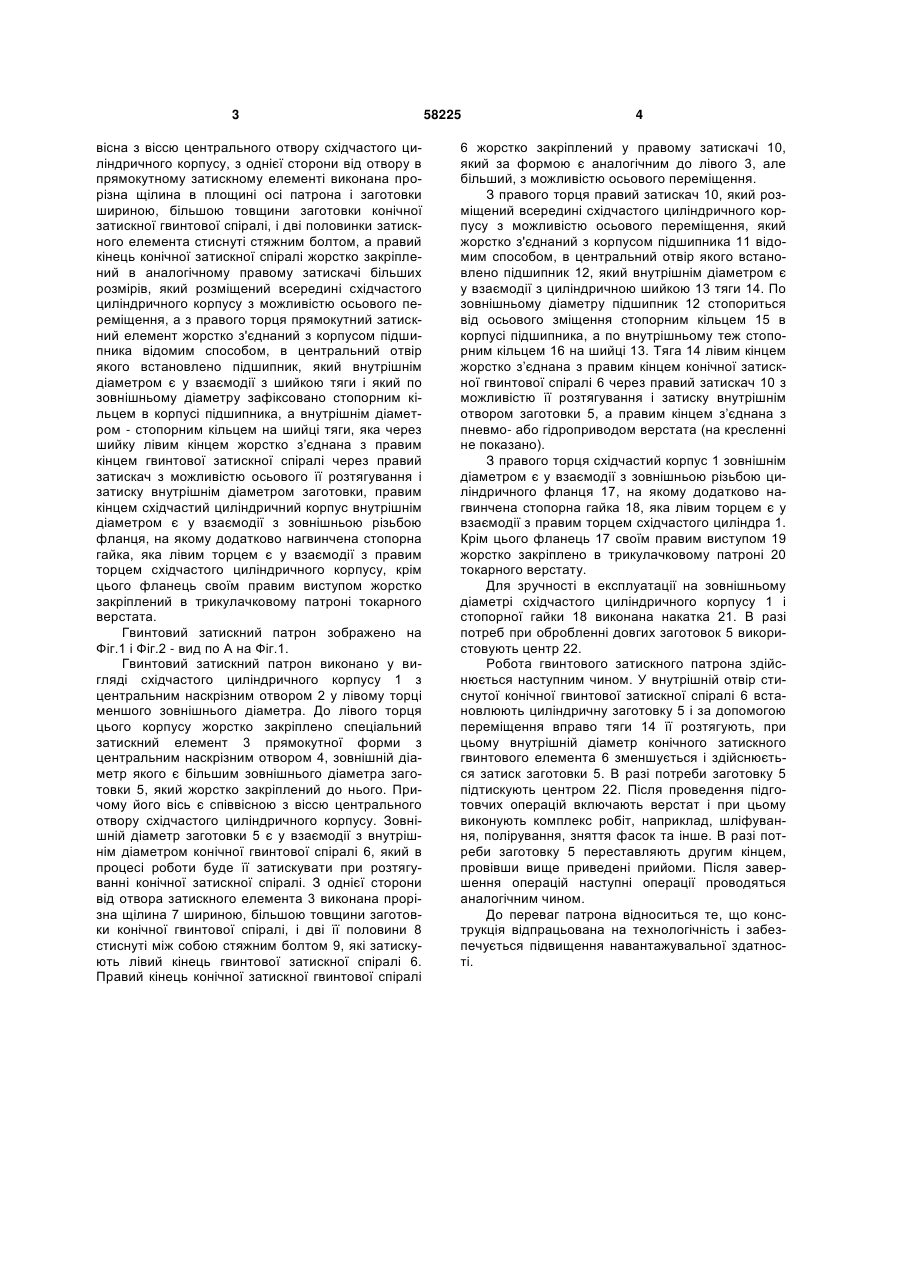

Гвинтовий затискний патрон, що виконаний у вигляді корпусу, всередині якого жорстко встановлена конічна затискна спіраль з можливістю осьового переміщення, яка внутрішнім діаметром є у взаємодії з зовнішнім діаметром заготовки, а правий кінець патрона жорстко закріплений в трикулачковому патроні токарного верстата, який відрізняється тим, що корпус патрона виконано східчастим циліндричним, до лівого торця меншого діаметра якого жорстко закріплено прямокутний затискний елемент з центральним наскрізним отвором, більшим зовнішнього діаметра заготовки, вісь якого співвісна з віссю центрального отвору східчастого циліндричного корпусу, з однієї сторони від отвору в прямокутному затискному елементі виконана прорізна щілина в площині осі патрона і заготовки шириною, більшою товщини заготовки U 2 (19) 1 3 вісна з віссю центрального отвору східчастого циліндричного корпусу, з однієї сторони від отвору в прямокутному затискному елементі виконана прорізна щілина в площині осі патрона і заготовки шириною, більшою товщини заготовки конічної затискної гвинтової спіралі, і дві половинки затискного елемента стиснуті стяжним болтом, а правий кінець конічної затискної спіралі жорстко закріплений в аналогічному правому затискачі більших розмірів, який розміщений всередині східчастого циліндричного корпусу з можливістю осьового переміщення, а з правого торця прямокутний затискний елемент жорстко з'єднаний з корпусом підшипника відомим способом, в центральний отвір якого встановлено підшипник, який внутрішнім діаметром є у взаємодії з шийкою тяги і який по зовнішньому діаметру зафіксовано стопорним кільцем в корпусі підшипника, а внутрішнім діаметром - стопорним кільцем на шийці тяги, яка через шийку лівим кінцем жорстко з’єднана з правим кінцем гвинтової затискної спіралі через правий затискач з можливістю осьового її розтягування і затиску внутрішнім діаметром заготовки, правим кінцем східчастий циліндричний корпус внутрішнім діаметром є у взаємодії з зовнішньою різьбою фланця, на якому додатково нагвинчена стопорна гайка, яка лівим торцем є у взаємодії з правим торцем східчастого циліндричного корпусу, крім цього фланець своїм правим виступом жорстко закріплений в трикулачковому патроні токарного верстата. Гвинтовий затискний патрон зображено на Фіг.1 і Фіг.2 - вид по А на Фіг.1. Гвинтовий затискний патрон виконано у вигляді східчастого циліндричного корпусу 1 з центральним наскрізним отвором 2 у лівому торці меншого зовнішнього діаметра. До лівого торця цього корпусу жорстко закріплено спеціальний затискний елемент 3 прямокутної форми з центральним наскрізним отвором 4, зовнішній діаметр якого є більшим зовнішнього діаметра заготовки 5, який жорстко закріплений до нього. Причому його вісь є співвісною з віссю центрального отвору східчастого циліндричного корпусу. Зовнішній діаметр заготовки 5 є у взаємодії з внутрішнім діаметром конічної гвинтової спіралі 6, який в процесі роботи буде її затискувати при розтягуванні конічної затискної спіралі. З однієї сторони від отвора затискного елемента 3 виконана прорізна щілина 7 шириною, більшою товщини заготовки конічної гвинтової спіралі, і дві її половини 8 стиснуті між собою стяжним болтом 9, які затискують лівий кінець гвинтової затискної спіралі 6. Правий кінець конічної затискної гвинтової спіралі 58225 4 6 жорстко закріплений у правому затискачі 10, який за формою є аналогічним до лівого 3, але більший, з можливістю осьового переміщення. З правого торця правий затискач 10, який розміщений всередині східчастого циліндричного корпусу з можливістю осьового переміщення, який жорстко з'єднаний з корпусом підшипника 11 відомим способом, в центральний отвір якого встановлено підшипник 12, який внутрішнім діаметром є у взаємодії з циліндричною шийкою 13 тяги 14. По зовнішньому діаметру підшипник 12 стопориться від осьового зміщення стопорним кільцем 15 в корпусі підшипника, а по внутрішньому теж стопорним кільцем 16 на шийці 13. Тяга 14 лівим кінцем жорстко з’єднана з правим кінцем конічної затискної гвинтової спіралі 6 через правий затискач 10 з можливістю її розтягування і затиску внутрішнім отвором заготовки 5, а правим кінцем з’єднана з пневмо- або гідроприводом верстата (на кресленні не показано). З правого торця східчастий корпус 1 зовнішнім діаметром є у взаємодії з зовнішньою різьбою циліндричного фланця 17, на якому додатково нагвинчена стопорна гайка 18, яка лівим торцем є у взаємодії з правим торцем східчастого циліндра 1. Крім цього фланець 17 своїм правим виступом 19 жорстко закріплено в трикулачковому патроні 20 токарного верстату. Для зручності в експлуатації на зовнішньому діаметрі східчастого циліндричного корпусу 1 і стопорної гайки 18 виконана накатка 21. В разі потреб при обробленні довгих заготовок 5 використовують центр 22. Робота гвинтового затискного патрона здійснюється наступним чином. У внутрішній отвір стиснутої конічної гвинтової затискної спіралі 6 встановлюють циліндричну заготовку 5 і за допомогою переміщення вправо тяги 14 її розтягують, при цьому внутрішній діаметр конічного затискного гвинтового елемента 6 зменшується і здійснюється затиск заготовки 5. В разі потреби заготовку 5 підтискують центром 22. Після проведення підготовчих операцій включають верстат і при цьому виконують комплекс робіт, наприклад, шліфування, полірування, зняття фасок та інше. В разі потреби заготовку 5 переставляють другим кінцем, провівши вище приведені прийоми. Після завершення операцій наступні операції проводяться аналогічним чином. До переваг патрона відноситься те, що конструкція відпрацьована на технологічність і забезпечується підвищення навантажувальної здатності. 5 Комп’ютерна верстка А. Рябко 58225 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
