Апарат для відгонки ефірних олій з рослинної сировини

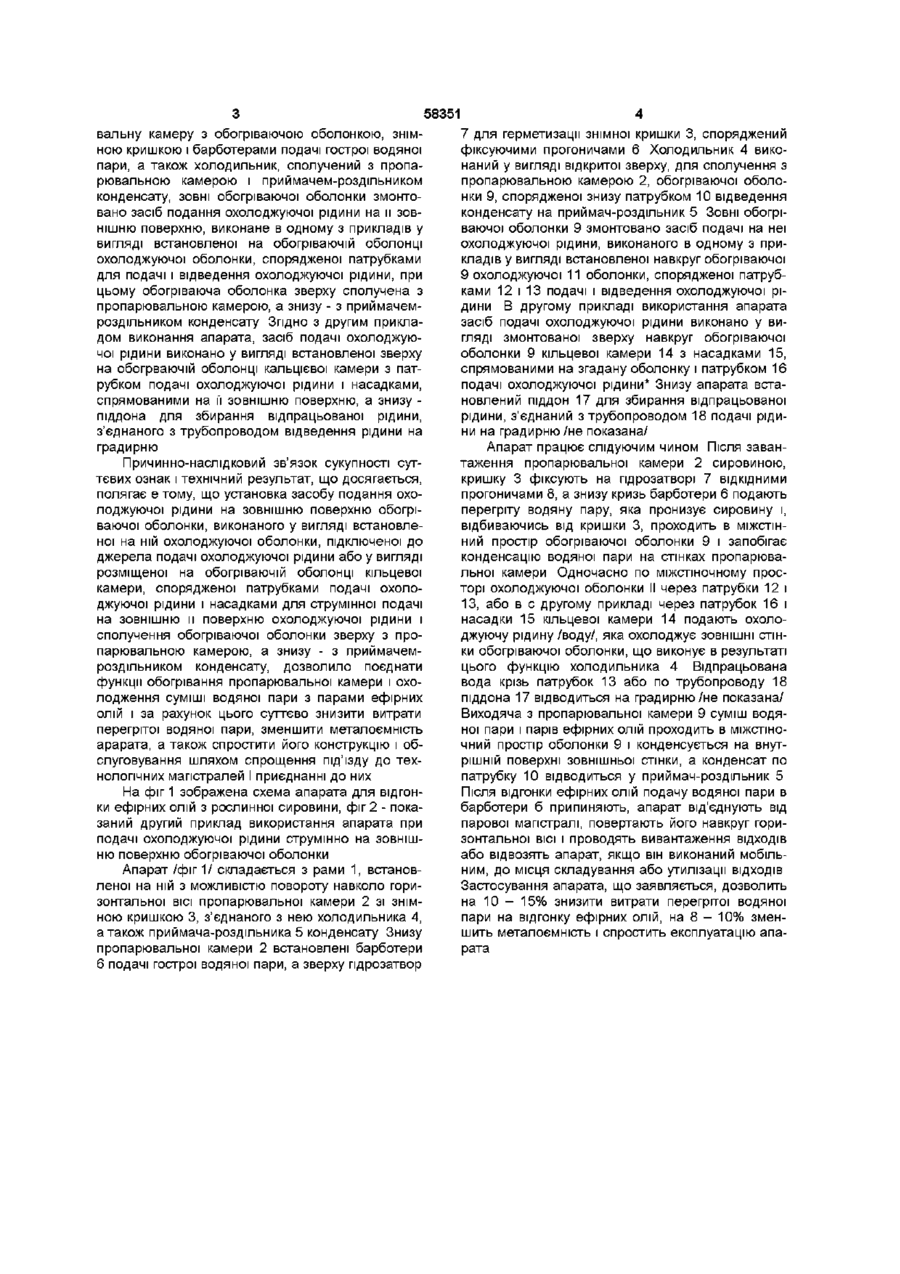

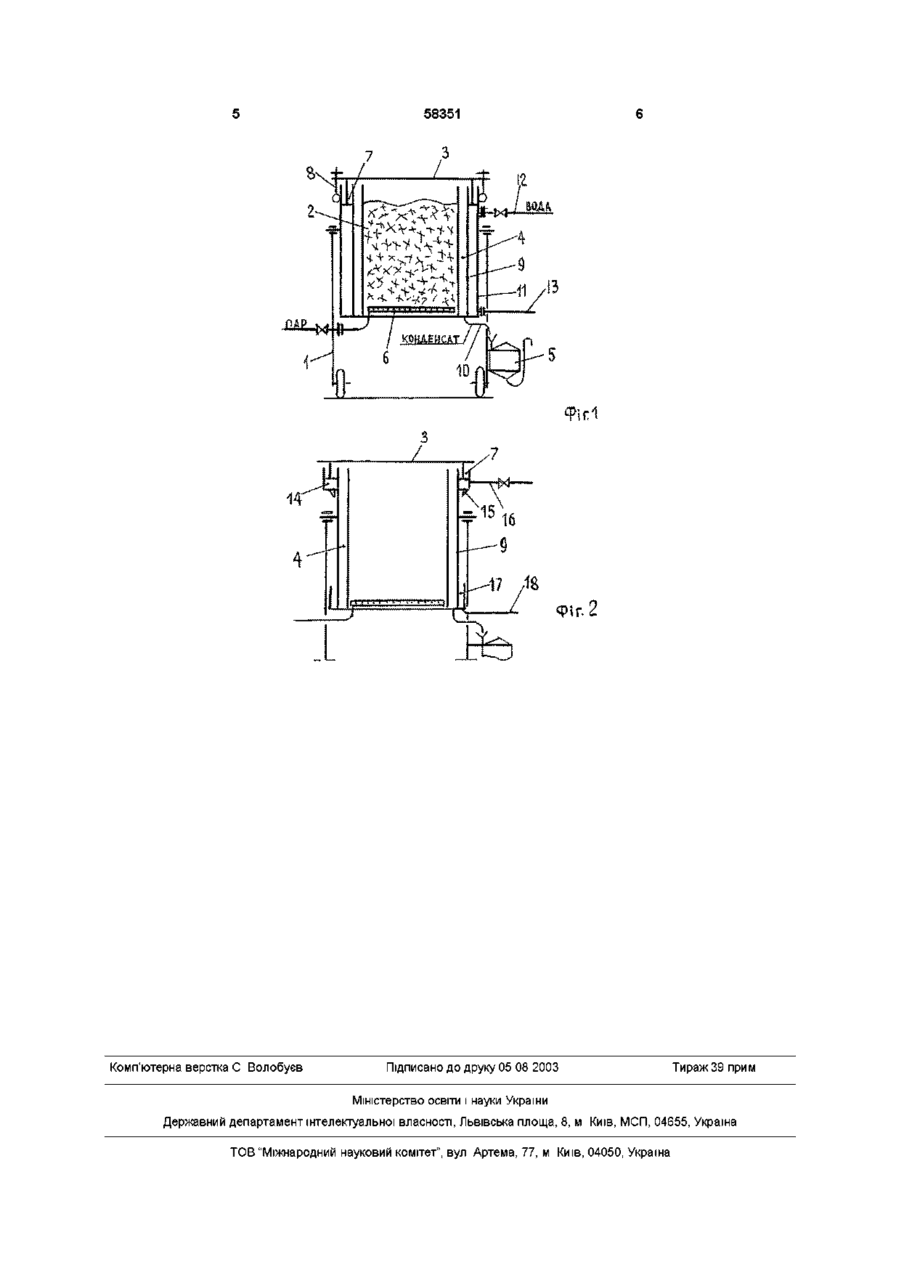

1 Апарат для відгонки ефірних олій з рослинної сировини, що містить пропарювальну камеру з обігрівальною оболонкою, знімною кришкою, барботерами подання гострої водяної пари, а також холодильник, сполучений з пропарювальною камерою і приймачем-роздільником конденсату, який відрізняється тим, що зовні обігрівальної оболонки змонтовано засіб подачі охолоджувальної рідини на її зовнішню поверхню, при цьому обігрівальна оболонка зверху сполучена з пропарювальною камерою, а знизу - з приймачемроздільником конденсату 2 Апарат по п 1, який відрізняється тим, що засіб подачі охолоджувальної рідини виконано у вигляді встановленої зовні обігрівальної оболонки охолоджувальної оболонки, оснащеної патрубками подачі і відведення охолоджувальної рідини 3 Апарат по п 1, який відрізняється тим, що засіб подачі охолоджувальної рідини виконано у вигляді встановленої зверху обігрівальної оболонки кільцевої камери, оснащеної насадками і патрубком подачі охолоджувальної рідини, а знизу обігрівальної оболонки змонтований піддон для збирання відпрацьованої рідини Винахід відноситься до ефіроолійного виробництва і може знайти застосування при ВІДГОНЦІ ефірних олій з рослинної сировини Відомий апарат для відгонки ефірної олії з рослинної сировини, що містить пропарювальну камеру зі знімною кришкою, барботерами подачі гострої водяної пари і патрубок відведення її в холодильник /див Зюков Д Г и др технология и оборудование эфиро-масличного производства, М "Пищевая промышленность",1979 г с 141/ Недоліком відомого апарата є те, що гостра водяна пара, що подається на початку відгонки в пропарювальну камеру конденсується на її холодних стінках і в масі сировини, що повільно прогрівається, внаслідок чого апарат довгий час /до 40 хвилин/ виходить на технічний режим, а конденсація пари і зволоження сировини приводять до витрат ефірної олії Крім того, пропарювальна камера і холодильник виконані у вигляді незалежних, стаціонарно змонтованих у паровій магістралі вузлів, що крім складності і збільшеної енергоємності процесу відгонки, створює експлуатаційні незручності і є разі використання мобільної пропарювальної камери, поскільки потрібні спеціально обладнані під'їзні ШЛЯХИ І складна система підключення до технологічних магістралей ефірних олій, що містить пропарювальну камеру з обогріваючою водяною оболонкою і знімною кришкою, барботерами подання гострої водяної пари, а також холодильник, сполучений з пропарювальною камерою і приймачем-розділь-ником ковденсату /дивОавторське свідоцтво SU 883165, М кл С11В 9/02, 1981 г, прототип/, У відомому апараті усунена конденсація водяної пари на стінках пропарювальної камери на початку її прогрівання, однак ІНШІ суттєві недоліки великі енергетичні витрати в холодильнику, металоємність, також складність конструкції і незручність в експлуатації в ньому не усунені, поскільки холодильник виконаний у вигляді окремо стаціонарно змонтованого вузла, і це перешкоджає досягненню технічного результата Відомий також апарат для парової відгонки Метою винаходу є поєднання функцій обогріваючої оболонки холодильника, тобто створення умов для конденсації суміші водяної пари і парів ефірних олій, що виходять з пропарювальної камери в обогріваючій оболонці Технічний результат полягав в скороченні енергетичних витрат за рахунок більш раціонального використання прогрітої пари, зниження металоємності, а також спрощення конструкції і експлуатації апарата Поставлена задача і технічний результат досягаються тим, що в апараті, що містить пропарю ю СО 00 ю 58351 вальну камеру з обогріваючою оболонкою, знімною кришкою і барботерами подачі гострої водяної пари, а також холодильник, сполучений з пропарювальною камерою і приймачем-роздільником конденсату, зовні обогріваючої оболонки змонтовано засіб подання охолоджуючої рідини на и зовнішню поверхню, виконане в одному з прикладів у вигляді встановленої на обогріваючій оболонці охолоджуючої оболонки, спорядженої патрубками для подачі і відведення охолоджуючої рідини, при цьому обогріваюча оболонка зверху сполучена з пропарювальною камерою, а знизу - з приймачемроздільником конденсату Згідно з другим прикладом виконання апарата, засіб подачі охолоджуючої рідини виконано у вигляді встановленої зверху на обогрваючій оболонці кальцієвої камери з патрубком подачі охолоджуючої рідини і насадками, спрямованими на її зовнішню поверхню, а знизу піддона для збирання відпрацьованої рідини, з'єднаного з трубопроводом відведеннярідини на градирню Причинно-наслідковий зв'язок сукупності суттєвих ознак і технічний результат, що досягається, полягає є тому, що установка засобу подання охолоджуючої рідини на зовнішню поверхню обогріваючої оболонки, виконаного у вигляді встановленої на ній охолоджуючої оболонки, підключеної до джерела подачі охолоджуючої рідини або у вигляді розміщеної на обогріваючій оболонці кільцевої камери, спорядженої патрубками подачі охолоджуючої рідини і насадками для струмінної подачі на зовнішню и поверхню охолоджуючої рідини і сполучення обогріваючої оболонки зверху з пропарювальною камерою, а знизу - з приймачемроздільником конденсату, дозволило поєднати функції обогрівання пропарювальної камери і охолодження суміші водяної пари з парами ефірних олій і за рахунок цього суттєво знизити витрати перегрітої водяної пари, зменшити металоємність арарата, а також спростити його конструкцію і обслуговування шляхом спрощення під'їзду до технологічних магістралей І приєднанні до них На фіг 1 зображена схема апарата для відгонки ефірних олій з рослинної сировини, фіг 2 - показаний другий приклад використання апарата при подачі охолоджуючої рідини струмінно на зовнішню поверхню обогріваючої оболонки Апарат /фіг 1/ складається з рами 1, встановленої на ній з можливістю повороту навколо горизонтальної ВІСІ пропарювальної камери 2 зі знімною кришкою 3, з'єднаного з нею холодильника 4, а також приймача-роздільника 5 конденсату Знизу пропарювальної камери 2 встановлені барботери 6 подачі гострої водяної пари, а зверху пдрозатвор 7 для герметизації знімної кришки 3, споряджений фіксуючими прогоничами 6 Холодильник 4 виконаний у вигляді відкритої зверху, для сполучення з пропарювальною камерою 2, обогріваючої оболонки 9, спорядженої знизу патрубком 10 відведення конденсату на приймач-роздільник 5 Зовні обогріваючої оболонки 9 змонтовано засіб подачі на неї охолоджуючої рідини, виконаного в одному з прикладів у вигляді встановленої навкруг обогріваючої 9 охолоджуючої 11 оболонки, спорядженої патрубками 12 і 13 подачі і відведення охолоджуючої рідини В другому прикладі використання апарата засіб подачі охолоджуючої рідини виконано у вигляді змонтованої зверху навкруг обогріваючої оболонки 9 кільцевої камери 14 з насадками 15, спрямованими на згадану оболонку і патрубком 16 подачі охолоджуючої рідини* Знизу апарата встановлений піддон 17 для збирання відпрацьованої рідини, з'єднаний з трубопроводом 18 подачі рідини на градирню /не показана/ Апарат працює слідуючим чином Після завантаження пропарювальної камери 2 сировиною, кришку 3 фіксують на пдрозатворі 7 ВІДКІДНИМИ прогоничами 8, а знизу кризь барботери 6 подають перегріту водяну пару, яка пронизує сировину і, відбиваючись від кришки 3, проходить в МІЖСТІНний простір обогріваючої оболонки 9 і запобігає конденсацію водяної пари на стінках пропарювальної камери Одночасно по міжстіночному просторі охолоджуючої оболонки II через патрубки 12 і 13, або в с другому прикладі через патрубок 16 і насадки 15 кільцевої камери 14 подають охолоджуючу рідину/воду/, яка охолоджує ЗОВНІШНІ СТІНКИ обогріваючої оболонки, що виконує в результаті цього функцію холодильника 4 Відпрацьована вода крізь патрубок 13 або по трубопроводу 18 піддона 17 відводиться на градирню/не показана/ Виходяча з пропарювальної камери 9 суміш водяної пари і парів ефірних олій проходить в МІЖСТІНОчний простір оболонки 9 і конденсується на внутрішній поверхні зовнішньої стінки, а конденсат по патрубку 10 відводиться у приймач-роздільник 5 Після ВІДГОНКИ ефірних олій подачу водяної пари в барботери б припиняють, апарат від'єднують від парової магістралі, повертають його навкруг горизонтальної ВІСІ і проводять вивантаження ВІДХОДІВ або відвозять апарат, якщо він виконаний мобільним, до місця складування або утилізації ВІДХОДІВ Застосування апарата, що заявляється, дозволить на 10 - 15% знизити витрати перегрітої водяної пари на відгонку ефірних олій, на 8 - 10% зменшить металоємність і спростить експлуатацію апарата 58351 14" 4 ЛІ
