Пристрій для нагрівання паперу інфрачервоним випромінюванням
Номер патенту: 58917
Опубліковано: 26.04.2011
Автори: Марчевський Віктор Миколайович, Новохат Олег Анатолійович, Загребельна Юлія Ігорівна
Формула / Реферат
Пристрій для нагрівання паперу інфрачервоним випромінюванням, що містить корпус з розміщеною у ньому щонайменше однією лампою інфрачервоного випромінювання, вентилятор, патрубки для подачі й відводу повітря для охолодження зазначеної лампи, а також дифузор для розподілення повітря на поверхню паперу, який відрізняється тим, що патрубки вентилятора для подачі й відводу повітря сполучені між собою каналом, який утворений ламповою панеллю, паперовим полотном і вертикальними стінками корпусу.
Текст

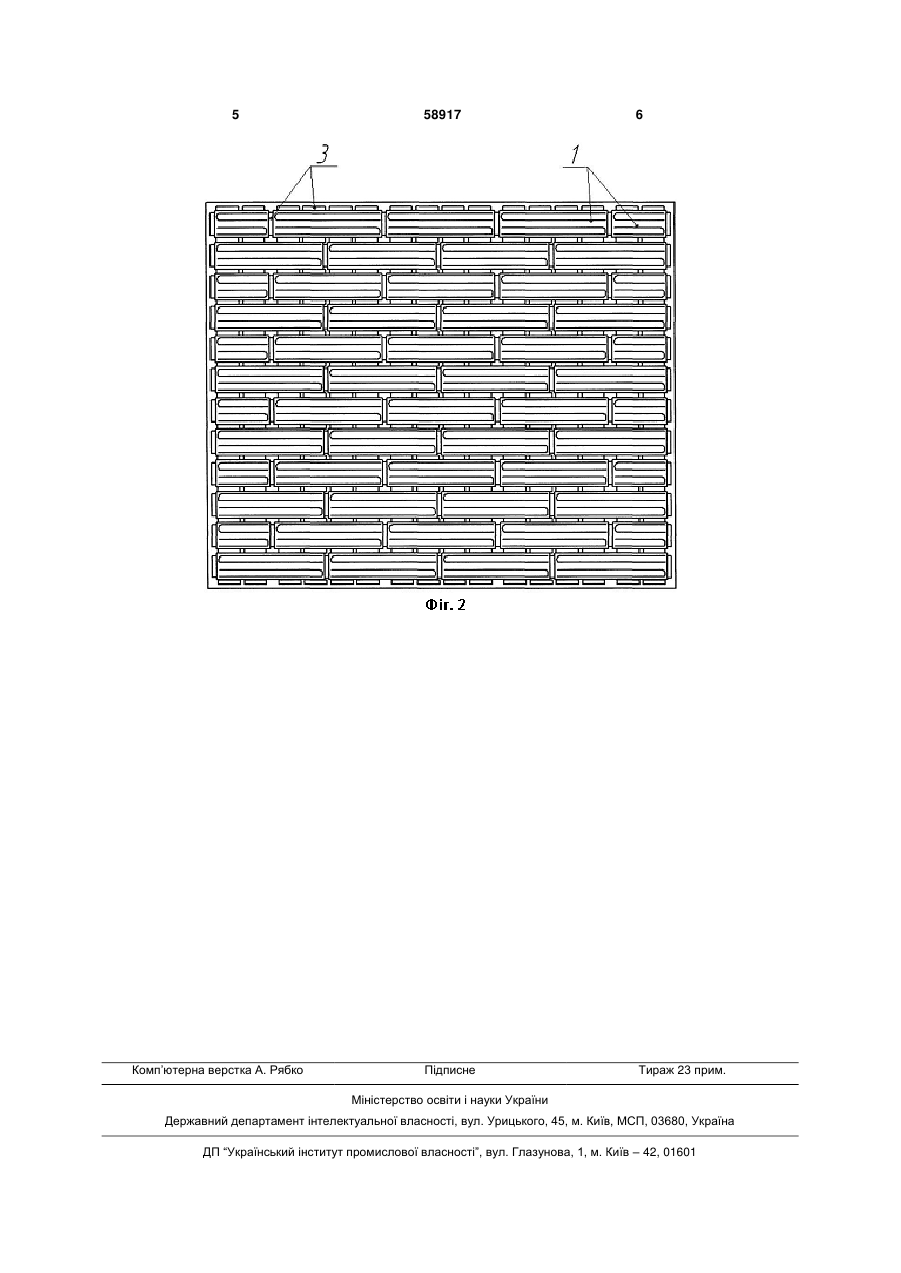

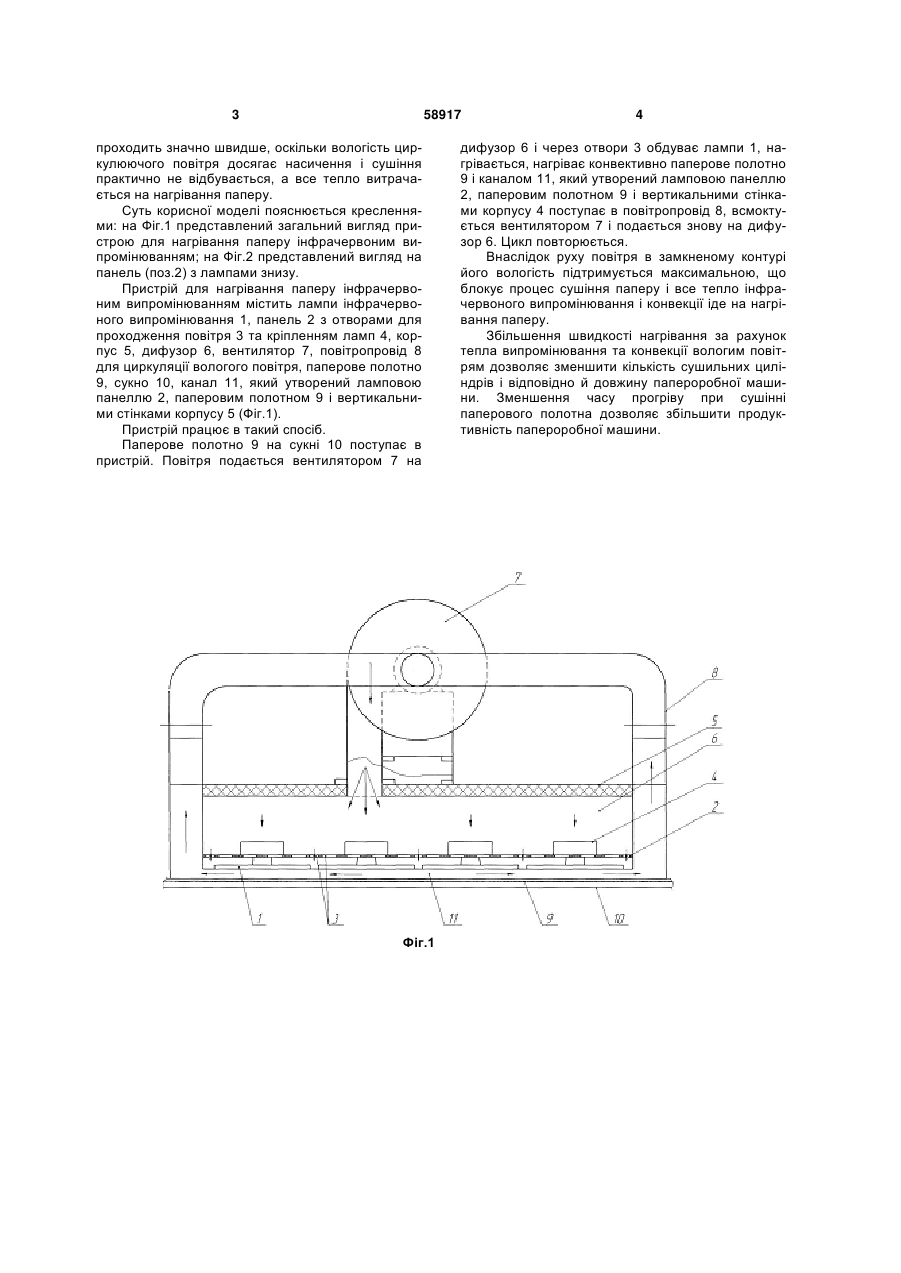

Пристрій для нагрівання паперу інфрачервоним випромінюванням, що містить корпус з розмі 3 58917 проходить значно швидше, оскільки вологість циркулюючого повітря досягає насичення і сушіння практично не відбувається, а все тепло витрачається на нагрівання паперу. Суть корисної моделі пояснюється кресленнями: на Фіг.1 представлений загальний вигляд пристрою для нагрівання паперу інфрачервоним випромінюванням; на Фіг.2 представлений вигляд на панель (поз.2) з лампами знизу. Пристрій для нагрівання паперу інфрачервоним випромінюванням містить лампи інфрачервоного випромінювання 1, панель 2 з отворами для проходження повітря 3 та кріпленням ламп 4, корпус 5, дифузор 6, вентилятор 7, повітропровід 8 для циркуляції вологого повітря, паперове полотно 9, сукно 10, канал 11, який утворений ламповою панеллю 2, паперовим полотном 9 і вертикальними стінками корпусу 5 (Фіг.1). Пристрій працює в такий спосіб. Паперове полотно 9 на сукні 10 поступає в пристрій. Повітря подається вентилятором 7 на Фіг.1 4 дифузор 6 і через отвори 3 обдуває лампи 1, нагрівається, нагріває конвективно паперове полотно 9 і каналом 11, який утворений ламповою панеллю 2, паперовим полотном 9 і вертикальними стінками корпусу 4 поступає в повітропровід 8, всмоктується вентилятором 7 і подається знову на дифузор 6. Цикл повторюється. Внаслідок руху повітря в замкненому контурі його вологість підтримується максимальною, що блокує процес сушіння паперу і все тепло інфрачервоного випромінювання і конвекції іде на нагрівання паперу. Збільшення швидкості нагрівання за рахунок тепла випромінювання та конвекції вологим повітрям дозволяє зменшити кількість сушильних циліндрів і відповідно й довжину папероробної машини. Зменшення часу прогріву при сушінні паперового полотна дозволяє збільшити продуктивність папероробної машини. 5 Комп’ютерна верстка А. Рябко 58917 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for paper heating with infrared radiation
Автори англійськоюZahrebelna Yulia Ihorivna, Marchevskyi Viktor Mykolaiovych, Novokhat Oleh Anatoliiovych
Назва патенту російськоюУстройство для нагревания бумаги инфракрасным излучением
Автори російськоюЗагребельная Юлия Игоревна, Марчевский Виктор Николаевич, Новохат Олег Анатолиевич
МПК / Мітки
МПК: D21F 5/00
Мітки: пристрій, нагрівання, інфрачервоним, випромінюванням, паперу
