Привід генератора спеціального призначення
Формула / Реферат
1. Привід генератора спеціального призначення, що складається з рукоятки, мультиплікатора і регулятора обертів , який відрізняється тим, що між рукояткою і мультиплікатором розміщений пружинний нагромаджувач мускульної енергії з храповим механізмом.
2. Привід генератора по п. 1, який відрізняється тим, що пружини нагромаджувача з'єднані послідовно за схемою "початок - кінець".
Текст

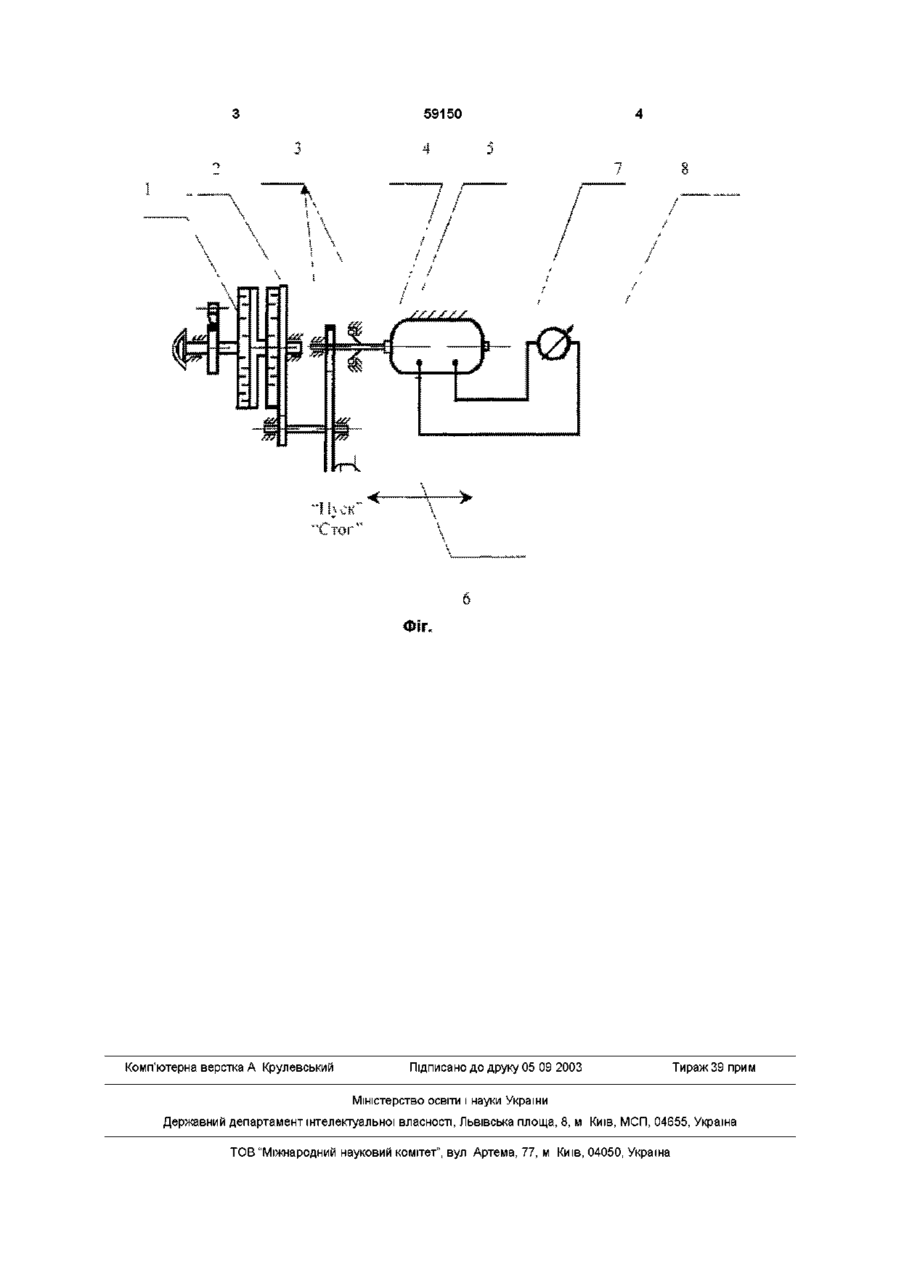

1 Привід генератора спеціального призначення, що складається з рукоятки, мультиплікатора і регулятора обертів , який відрізняється тим, що між рукояткою і мультиплікатором розміщений пружинний нагромаджувач мускульної енергії з храповим механізмом 2 Привід генератора по п 1, який відрізняється тим, що пружини нагромаджувача з'єднані послідовно за схемою "початок - кінець" Винахід відноситься до електротехніки і може бути використаний для електроживлення переносних побутових і електровимірювальних приладів ВІДОМІ приводи генераторів спеціального призначення з використанням мускульної сили кистей рук, наприклад, у кишенькових ліхтариках типу "Жучок" Недоліком зазначених джерел живлення є незручність сполучення користування приладом з одночасним впливом на приводну рукоять привода Найбільш близьким по суттєвих ознаках є джерело живлення електровимірювальних приладів типу Мегомметр [1], що складається з рукоятки, мультиплікатора, відцентрового стабілізатора числа обертів і генератора високої напруги Недоліком зазначеного пристрою є те , що в одночасному обертанні рукоятки привода та зніманні значення вимірюваної величини, що утрудняє користування приладом Задачею винаходу є поліпшення умов експлуатації приладів і пристроїв з таким приводом генератора Зазначена задача вирішується шляхом розміщення пружинного нагромаджувача мускульної енергії з храповим механізмом між заводною рукояткою і мультиплікатором Кінематична схема приводу генератора пред ставлена на кресленні Заводна рукоять 1 розташована на одній осі з храповим механізмом 2 і нагромаджувачем мускульної енергії 3, що складається з декількох спіральних пружин, з'єднаних між собою за схемою "початок - кінець" Пружини механічно зв'язані з мультиплікатором 4, на ВИХІДНІЙ ОСІ якого поміщений відцентровий регулятор числа оборотів 5 і вал електрогенератора 7, що живить споживач 8 До площини однієї із шестірень мультиплікатора 4 притискається важіль пуску й основа 6 Пристрій працює таким чином Для приведення пристрою в робоче положення за допомогою заводної рукоятки 1 із храповим механізмом 2 роблять завод пружин нагромаджувача енергії З У робочому режимі пусковий важіль 6 звільняє шестірні мультиплікатора 4, генератор 7 приводить в обертання і подає живлення споживачу 8 Число обертів генератора і, ВІДПОВІДНО, ЙОГО напруга стабілізуються регулятором числа обертів 5 Позитивний ефект від застосування зазначеного вище приводу полягає у вивільненні рук користувача при експлуатації приладу, що поліпшує умови експлуатації і підвищує продуктивність праДжерело інформації 1 Фремке А В Електричні виміри — М Енергія, 1963р —364 с О ю о> ю 59150 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюSpecial-purpose generator drive
Назва патенту російськоюПривод генератора специального назначения
МПК / Мітки
МПК: H02K 33/00
Мітки: призначення, спеціального, привід, генератора
