Сушарка для пастоподібних матеріалів

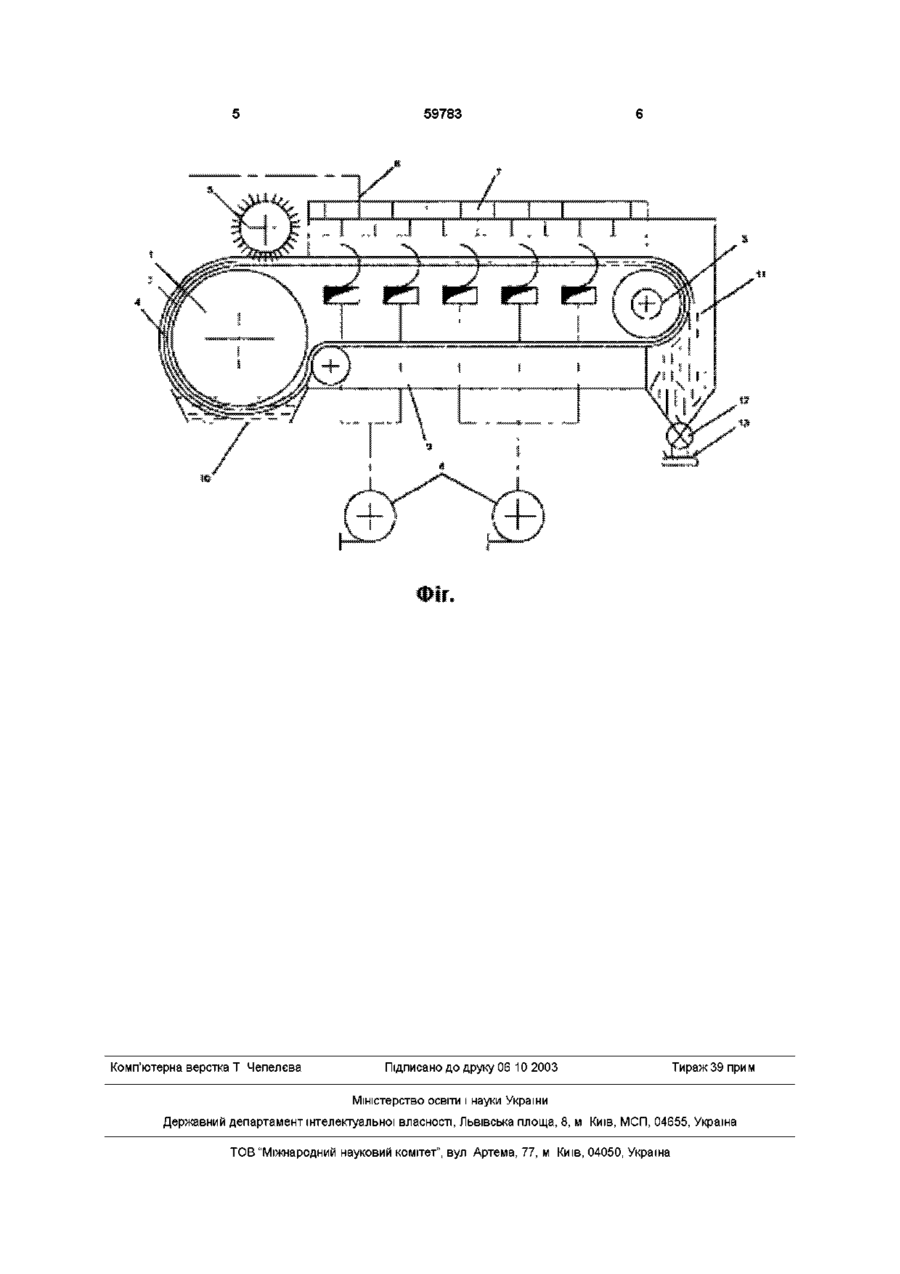

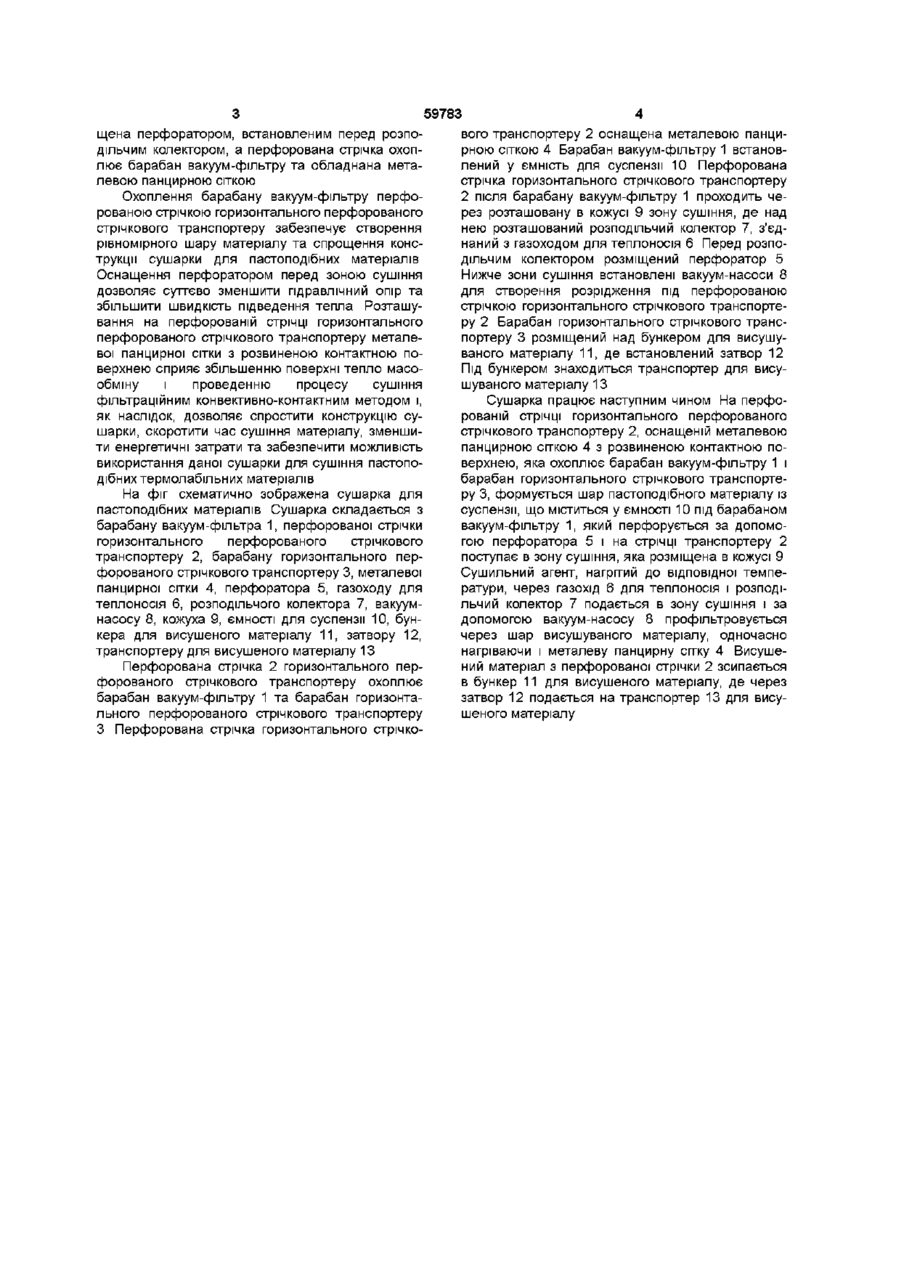

Сушарка для пастоподібних матеріалів, що містить ємність для суспензії, барабан вакуум фільтра, горизонтальний перфорований стрічковий транспортер, який складається з барабана і перфорованої стрічки, газохід для теплоносія, розподільчий колектор, вакуум-насоси, кожух, бункер для висушеного матеріалу, затвор, транспортер для висушеного матеріалу, яка відрізняється тим, що вона оснащена перфоратором, встановленим перед розподільчим колектором, а перфорована стрічка, що охоплює барабан вакуум-фільтра, обладнана металевою панцирною сіткою Винахід відноситься до техніки сушіння і може використовуватись в ХІМІЧНІЙ, харчовій та інших галузях промисловості Відома сушарка для пастоподібних матеріал і в ^ с СРСР №71424, F26B 17/28 Бюл 27 1980), що містить ємність для суспензії, барабан вакуумфільтру, горизонтальний перфорований стрічковий транспортер, який складається з барабана і перфорованої стрічки, газохід для теплоносія, розподільчий колектор, вакуум-насоси, кожух, бункер для висушеного матеріалу, затвор, транспортер для висушеного матеріалу Бункер, під'єднаний до нижньої частини корпусу з газопідвідними і газовідвідними патрубками, в середині корпусу розміщені ротори, набрані із теплоакумулюючих дисків, встановлених у зазори При зустрічному обертанні роторів, ЗОВНІШНІ зазори між дисками продуваються гарячим газом, а внутрішні заповнюються пастою Висушений за рахунок акумульованого дисками тепла до вологості 27-25%, матеріал вивільняється із зазорів за допомогою плаваючих скребків і наноситься шаром на горизонтальний стрічковий транспортер нтальному стрічковому конвеєрі Тривале перебування пастоподібного матеріалу на дисках призведе до отримання низькоякісного готового продукту До того ж, конструкція даної сушарки складна і громіздка, оскільки процес сушіння проходить в два етапи і для його здійснення передбачено ряд допоміжних пристроїв В основу даного винаходу поставлено завдання вдосконалити сушарку для пастоподібних матеріалів, в якій оснащення новими конструктивними елементами, та здійснення нових зв'язків з відомими елементами дозволило би проводити сушіння відразу після барабанного вакуум-фільтру на перфорованій стрічці транспортеру, як за рахунок фільтрування теплоносія через шар матеріалу, так і за рахунок контакту з нагрітою тим сами теплоносієм поверхнею металевої панцирної сітки Це дозволило б створити рівномірний шар матеріалу з невеликим гідравлічним опором, збільшити швидкість підведення тепла до вологого матеріалу і, за рахунок цього, скоротити час сушіння, спростити конструкцію сушарки, зменшити енергетичні затрати, що забезпечить можливість сушіння термолабільних пастоподібних матеріалів, зокрема хлібопекарських дріжджів Однак, ця конструкція сушарки непридатна для пастоподібних термолабільних матеріалів, зокрема хлібопекарських дріжджів, оскільки даною технологічною конструкцією передбачено сушіння при температурі 300-550°С Якщо температура на дисках роторів не буде вище допустимої (для дріжджів -40°С), сушіння на роторних дисках не буде ефективним, оскільки матеріал не встигне підсохнути і буде налипати на робочі органи і стінки бункера, а також створювати додаткові проблеми з формуванням рівномірного шару пасти на горизо Поставлене завдання вирішується тим, що сушарка для пастоподібних матеріалів, що містить ємність для суспензії, барабан вакуум-фільтру, горизонтальний перфорований стрічковий транспортер, який складається з барабана і перфорованої стрічки, газохід для теплоносія, розподільчий колектор, вакуум-насоси, кожух, бункер для висушеного матеріалу, затвор, транспортер для висушеного матеріалу, згідно з винаходом, вона осна СО 00 о> ю 59783 щена перфоратором, встановленим перед розподільчим колектором, а перфорована стрічка охоплює барабан вакуум-фільтру та обладнана металевою панцирною сіткою Охоплення барабану вакуум-фільтру перфорованою стрічкою горизонтального перфорованого стрічкового транспортеру забезпечує створення рівномірного шару матеріалу та спрощення конструкції сушарки для пастоподібних матеріалів Оснащення перфоратором перед зоною сушіння дозволяє суттєво зменшити гідравлічний опір та збільшити швидкість підведення тепла Розташування на перфорованій стрічці горизонтального перфорованого стрічкового транспортеру металевої панцирної сітки з розвиненою контактною поверхнею сприяє збільшенню поверхні тепло масообміну і проведенню процесу сушіння фільтраційним конвективно-контактним методом і, як наслідок, дозволяє спростити конструкцію сушарки, скоротити час сушіння матеріалу, зменшити енергетичні затрати та забезпечити можливість використання даної сушарки для сушіння пастоподібних термолабільних матеріалів На фіг схематично зображена сушарка для пастоподібних матеріалів Сушарка складається з барабану вакуум-фільтра 1, перфорованої стрічки горизонтального перфорованого стрічкового транспортеру 2, барабану горизонтального перфорованого стрічкового транспортеру 3, металевої панцирної сітки 4, перфоратора 5, газоходу для теплоносія 6, розподільчого колектора 7, вакуумнасосу 8, кожуха 9, ємності для суспензії 10, бункера для висушеного матеріалу 11, затвору 12, транспортеру для висушеного матеріалу 13 Перфорована стрічка 2 горизонтального перфорованого стрічкового транспортеру охоплює барабан вакуум-фільтру 1 та барабан горизонтального перфорованого стрічкового транспортеру З Перфорована стрічка горизонтального стрічко вого транспортеру 2 оснащена металевою панцирною сіткою 4 Барабан вакуум-фільтру 1 встановлений у ємність для суспензії 10 Перфорована стрічка горизонтального стрічкового транспортеру 2 після барабану вакуум-фільтру 1 проходить через розташовану в кожусі 9 зону сушіння, де над нею розташований розподільчий колектор 7, з'єднаний з газоходом для теплоносія 6 Перед розподільчим колектором розміщений перфоратор 5 Нижче зони сушіння встановлені вакуум-насоси 8 для створення розрідження під перфорованою стрічкою горизонтального стрічкового транспортеру 2 Барабан горизонтального стрічкового транспортеру 3 розміщений над бункером для висушуваного матеріалу 11, де встановлений затвор 12 Під бункером знаходиться транспортер для висушуваного матеріалу 13 Сушарка працює наступним чином На перфорованій стрічці горизонтального перфорованого стрічкового транспортеру 2, оснащеній металевою панцирною сіткою 4 з розвиненою контактною поверхнею, яка охоплює барабан вакуум-фільтру 1 і барабан горизонтального стрічкового транспортеру 3, формується шар пастоподібного матеріалу із суспензії, що міститься у ємності 10 під барабаном вакуум-фільтру 1, який перфорується за допомогою перфоратора 5 і на стрічці транспортеру 2 поступає в зону сушіння, яка розміщена в кожусі 9 Сушильний агент, нагрітий до відповідної температури, через газохід 6 для теплоносія і розподільчий колектор 7 подається в зону сушіння і за допомогою вакуум-насосу 8 профільтровується через шар висушуваного матеріалу, одночасно нагріваючи і металеву панцирну сітку 4 Висушений матеріал з перфорованої стрічки 2 зсипається в бункер 11 для висушеного матеріалу, де через затвор 12 подається на транспортер 13 для висушеного матеріалу 59783 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
