Пристрій для колисання колиски або ліжка

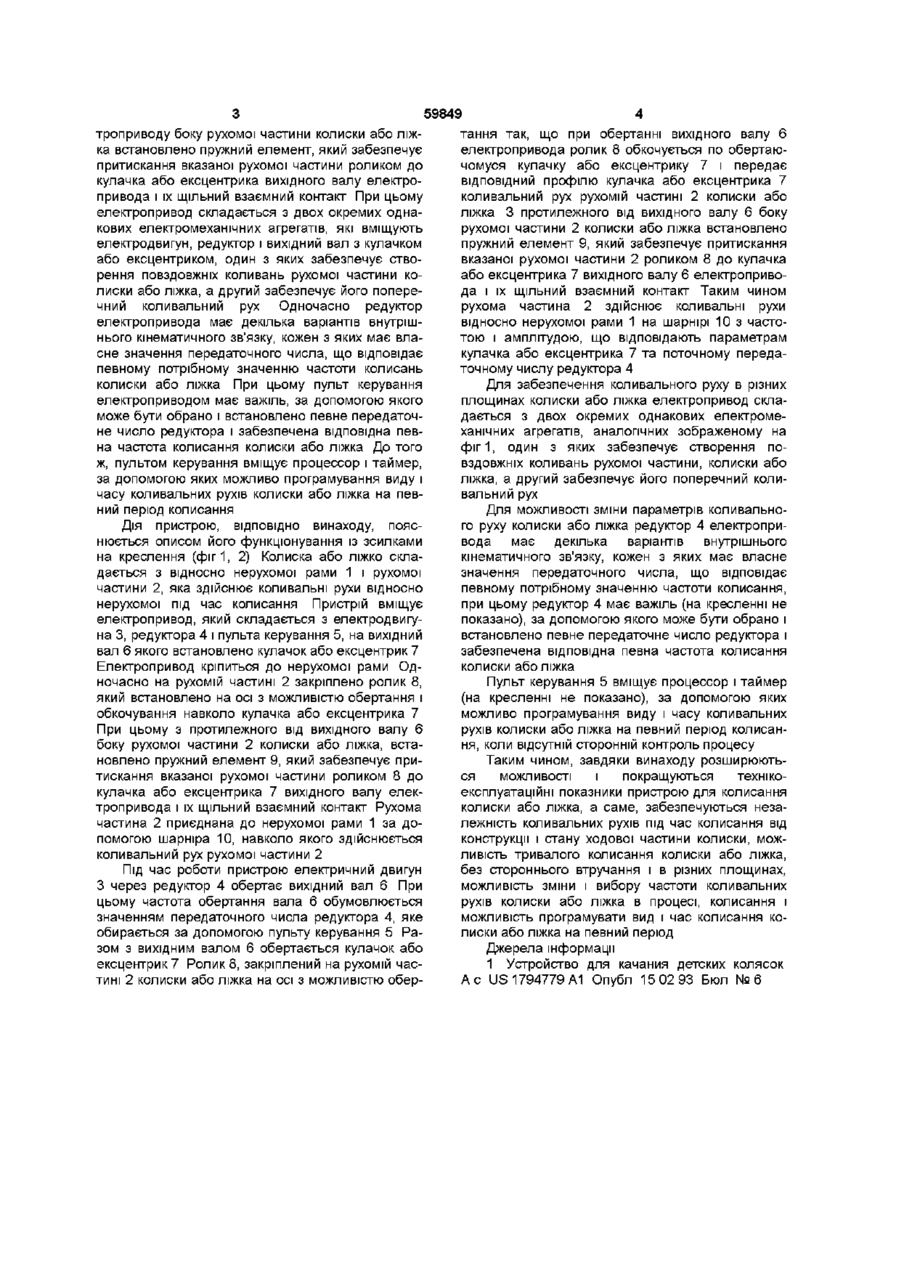

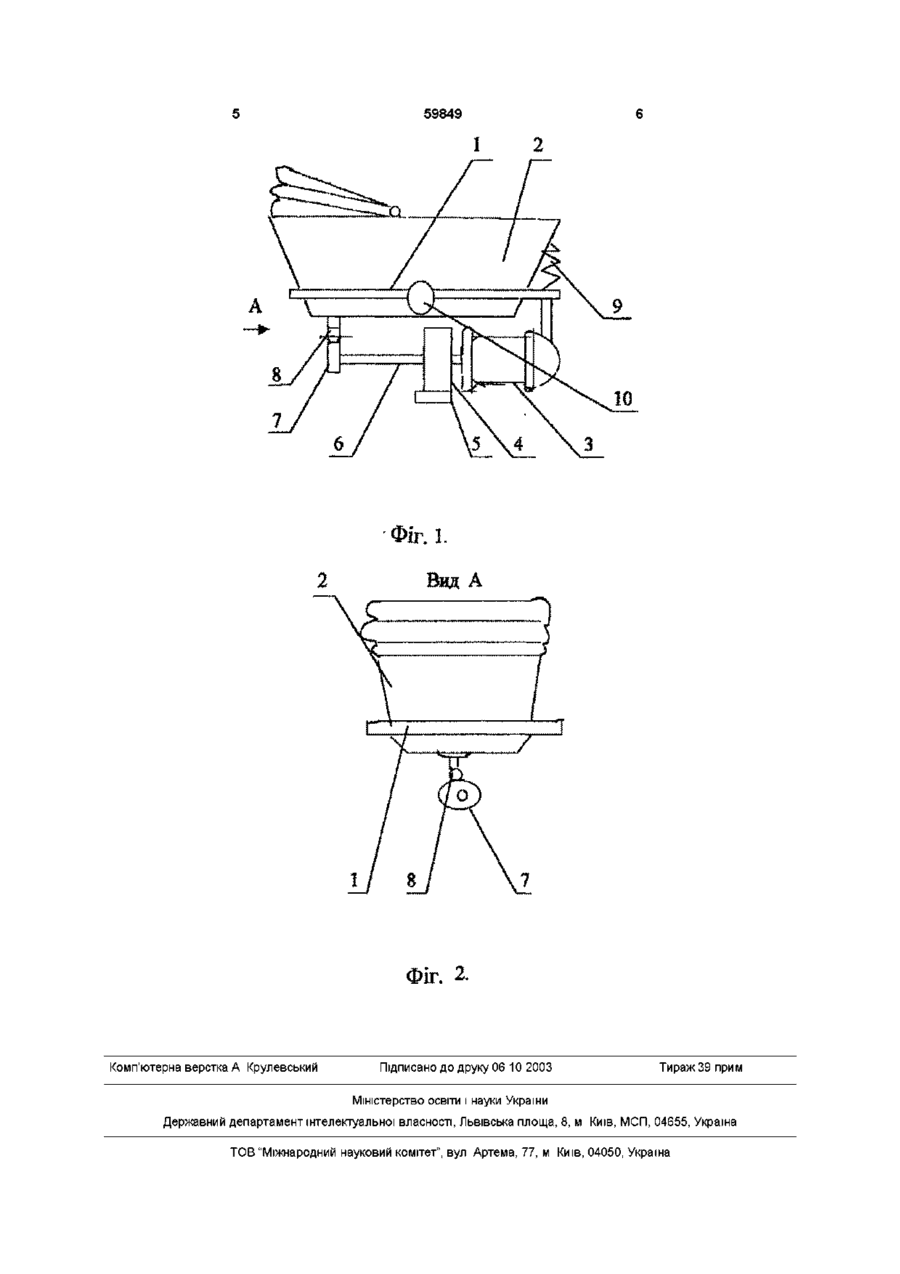

1 Пристрій для колисання колиски або ліжка, що містить електропривід, який відрізняється тим, що електропривід встановлено на нерухомій рамі колиски або ліжка, а на його вихідному валу встановлено кулачок або ексцентрик, який взаємодіє з роликом, закріпленим на рухомій частині колиски або ліжка на осі з можливістю обертання навколо неї так, що при обертанні вихідного вала електропривода ролик обкочується по кулачку, що обертається, або ексцентрику і передає ВІДПОВІДНИЙ профілю кулачка або ексцентрика коливальний рух рухомій частині колиски або ліжка, при цьому з протилежного від вихідного вала електропривода боку рухомої частини колиски або ліжка встановлено пружний елемент, який забезпечує притискання вказаної рухомої частини роликом до кулачка або ексцентрика вихідного вала електропривода і їх щільний взаємний контакт 2 Пристрій по п 1 , який відрізняється тим, що його електропривід складається з двох окремих однакових електромеханічних агрегатів, які містять електродвигун, редуктор і вихідний вал з кулачком або ексцентриком, один з яких забезпечує створення повздовжніх коливань рухомої частини колиски або ліжка, а другий забезпечує його поперечний коливальний рух 3 Пристрій по пп 1, 2, який відрізняється тим, що редуктор його електропривода має декілька варіантів внутрішнього кінематичного зв'язку, кожен з яких має власне значення передаточного числа, що відповідає певному потрібному значенню частоти колисань колиски або ліжка, при цьому редуктор має важіль, за допомогою якого може бути вибрано і встановлено певне передаточне число редуктора і забезпечена відповідна певна частота колисання колиски або ліжка 4 Пристрій по пп 1,2,3, який відрізняється тим, що його електропривід обладнано пультом керування, який містить процесор і таймер, за допомогою яких можливо программування виду і часу коливальних рухів колиски або ліжка на певний період колисання Винахід відноситься до побутової техніки, а саме до пристроїв, які використовуються в конструкціях дитячих колисок та ліжок з метою їх колисання Відомий пристрій для колисання дитячих колисок, що містить електропривод, на вихідному валу якого встановлено кривошип, який має кінематичний зв'язок з ходовими колесами колиски і дія якого відбувається за умови взаємодії вказаного електропривода і ходової частини колиски [1] Недоліком наведенного пристрою є залежність результату роботи електропривода пристрою і процесу колисання від конструкції і параметрів ходової частини колиски Задачами винаходу є забезпечення 1) незалежності коливальних рухів колиски або ліжка під час колисання від конструкції і стану ходової частини, 2) можливості тривалого колисання колиски або ліжка, без стороннього втручання, в різних площинах, 3) можливості зміни і вибору частоти коливальних рухів колиски або ліжка в процесі колисання, 4) можливості програмувати вид і час колисання колиски або ліжка на певний період Сформульовані задачі, вирішуються у винаході завдяки тому, що електропривод пристрою для колисання колиски або ліжка, встановлено на нерухомій рамі колиски або ліжка, а на його вихідному валу встановлено кулачок або ексцентрик, який взаємодіє з роликом, закріпленим на рухомій частині колиски або ліжка на осі з можливістю обертання навколо неї так, що при обертанні вихідного валу електропривода ролик обкочується по обертаючомуся кулачку або ексцентрику і передає ВІДПОВІДНИЙ профілю кулачка або ексцентрика коливальний рух рухомій частині колиски або ліжка, при цьому з протилежного від вихідного валу елек (21)20021210516 (22)24 12 2002 (24)15 09 2003 (46) 15 09 2003, Бюл № 9, 2003 р (72) Кошарний Андрій Миколайович (73) Кошарний Андрій Миколайович 00 ю 59849 троприводу боку рухомої частини колиски або ліжка встановлено пружний елемент, який забезпечує притискання вказаної рухомої частини роликом до кулачка або ексцентрика вихідного валу електропривода і їх щільний взаємний контакт При цьому електропривод складається з двох окремих однакових електромеханічних агрегатів, які вміщують електродвигун, редуктор і вихідний вал з кулачком або ексцентриком, один з яких забезпечує створення повздовжніх коливань рухомої частини колиски або ліжка, а другий забезпечує його поперечний коливальний рух Одночасно редуктор електропривода має декілька варіантів внутрішнього кінематичного зв'язку, кожен з яких має власне значення передаточного числа, що відповідає певному потрібному значенню частоти колисань колиски або ліжка При цьому пульт керування електроприводом має важіль, за допомогою якого може бути обрано і встановлено певне передаточне число редуктора і забезпечена відповідна певна частота колисання колиски або ліжка До того ж, пультом керування вміщує процессор і таймер, за допомогою яких можливо програмування виду і часу коливальних рухів колиски або ліжка на певний період колисання Дія пристрою, ВІДПОВІДНО винаходу, пояснюється описом його функціонування із зсилками на креслення (фиг 1, 2) Колиска або ліжко складається з відносно нерухомої рами 1 і рухомої частини 2, яка здійснює коливальні рухи відносно нерухомої під час колисання Пристрій вміщує електропривод, який складається з електродвигуна 3, редуктора 4 і пульта керування 5, на вихідний вал 6 якого встановлено кулачок або ексцентрик 7 Електропривод кріпиться до нерухомої рами Одночасно на рухомій частині 2 закріплено ролик 8, який встановлено на осі з можливістю обертання і обкочування навколо кулачка або ексцентрика 7 При цьому з протилежного від вихідного валу 6 боку рухомої частини 2 колиски або ліжка, встановлено пружний елемент 9, який забезпечує притискання вказаної рухомої частини роликом 8 до кулачка або ексцентрика 7 вихідного валу електропривода і їх щільний взаємний контакт Рухома частина 2 приєднана до нерухомої рами 1 за допомогою шарніра 10, навколо якого здійснюється коливальний рух рухомої частини 2 Під час роботи пристрою електричний двигун З через редуктор 4 обертає вихідний вал 6 При цьому частота обертання вала 6 обумовлюється значенням передаточного числа редуктора 4, яке обирається за допомогою пульту керування 5 Разом з вихідним валом 6 обертається кулачок або ексцентрик 7 Ролик 8, закріплений на рухомій частині 2 колиски або ліжка на осі з можливістю обер тання так, що при обертанні вихідного валу 6 електропривода ролик 8 обкочується по обертаючомуся кулачку або ексцентрику 7 і передає ВІДПОВІДНИЙ профілю кулачка або ексцентрика 7 коливальний рух рухомій частині 2 колиски або ліжка 3 протилежного від вихідного валу 6 боку рухомої частини 2 колиски або ліжка встановлено пружний елемент 9, який забезпечує притискання вказаної рухомої частини 2 роликом 8 до кулачка або ексцентрика 7 вихідного валу 6 електропривода і їх щільний взаємний контакт Таким чином рухома частина 2 здійснює коливальні рухи відносно нерухомої рами 1 на шарнірі 10 з частотою і амплітудою, що відповідають параметрам кулачка або ексцентрика 7 та поточному передаточному числу редуктора 4 Для забезпечення коливального руху в різних площинах колиски або ліжка електропривод складається з двох окремих однакових електромеханічних агрегатів, аналогічних зображеному на фіг 1, один з яких забезпечує створення повздовжніх коливань рухомої частини, колиски або ліжка, а другий забезпечує його поперечний коливальний рух Для можливості зміни параметрів коливального руху колиски або ліжка редуктор 4 електропривода має декілька варіантів внутрішнього кінематичного зв'язку, кожен з яких має власне значення передаточного числа, що відповідає певному потрібному значенню частоти колисання, при цьому редуктор 4 має важіль (на кресленні не показано), за допомогою якого може бути обрано і встановлено певне передаточне число редуктора і забезпечена відповідна певна частота колисання колиски або ліжка Пульт керування 5 вміщує процессор і таймер (на кресленні не показано), за допомогою яких можливо програмування виду і часу коливальних рухів колиски або ліжка на певний період колисання, коли відсутній сторонній контроль процесу Таким чином, завдяки винаходу розширюються можливості і покращуються технікоексплуатаційні показники пристрою для колисання колиски або ліжка, а саме, забезпечуються незалежність коливальних рухів під час колисання від конструкції і стану ходової частини колиски, можливість тривалого колисання колиски або ліжка, без стороннього втручання і в різних площинах, можливість зміни і вибору частоти коливальних рухів колиски або ліжка в процесі, колисання і можливість програмувати вид і час колисання колиски або ліжка на певний період Джерела інформації 1 Устройство для качания детских колясок A c US 1794779 А1 Опубл 15 02 93 Бюл № 6 Фіг. ї. Ввд А Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
