Пристрій для переміщення колиски

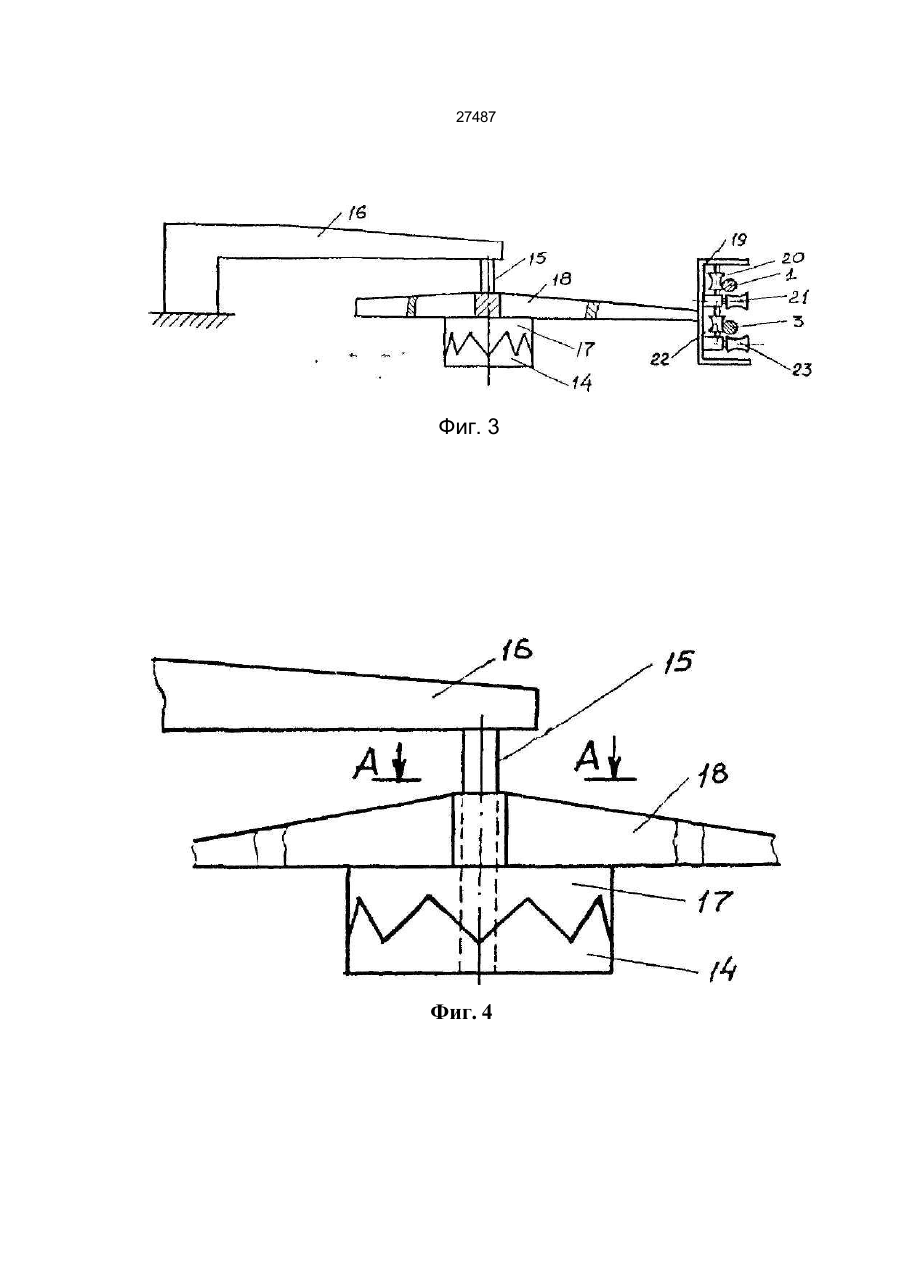

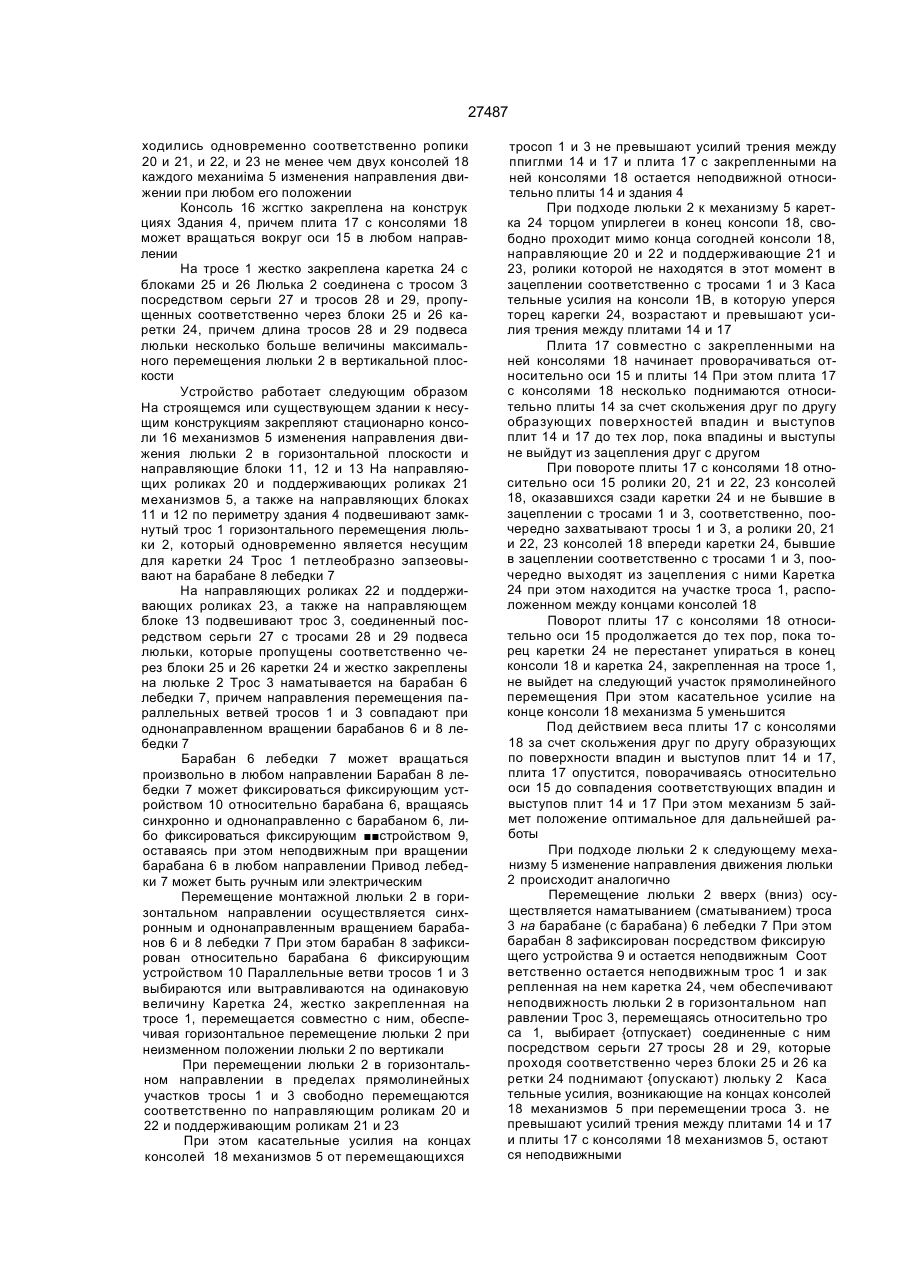

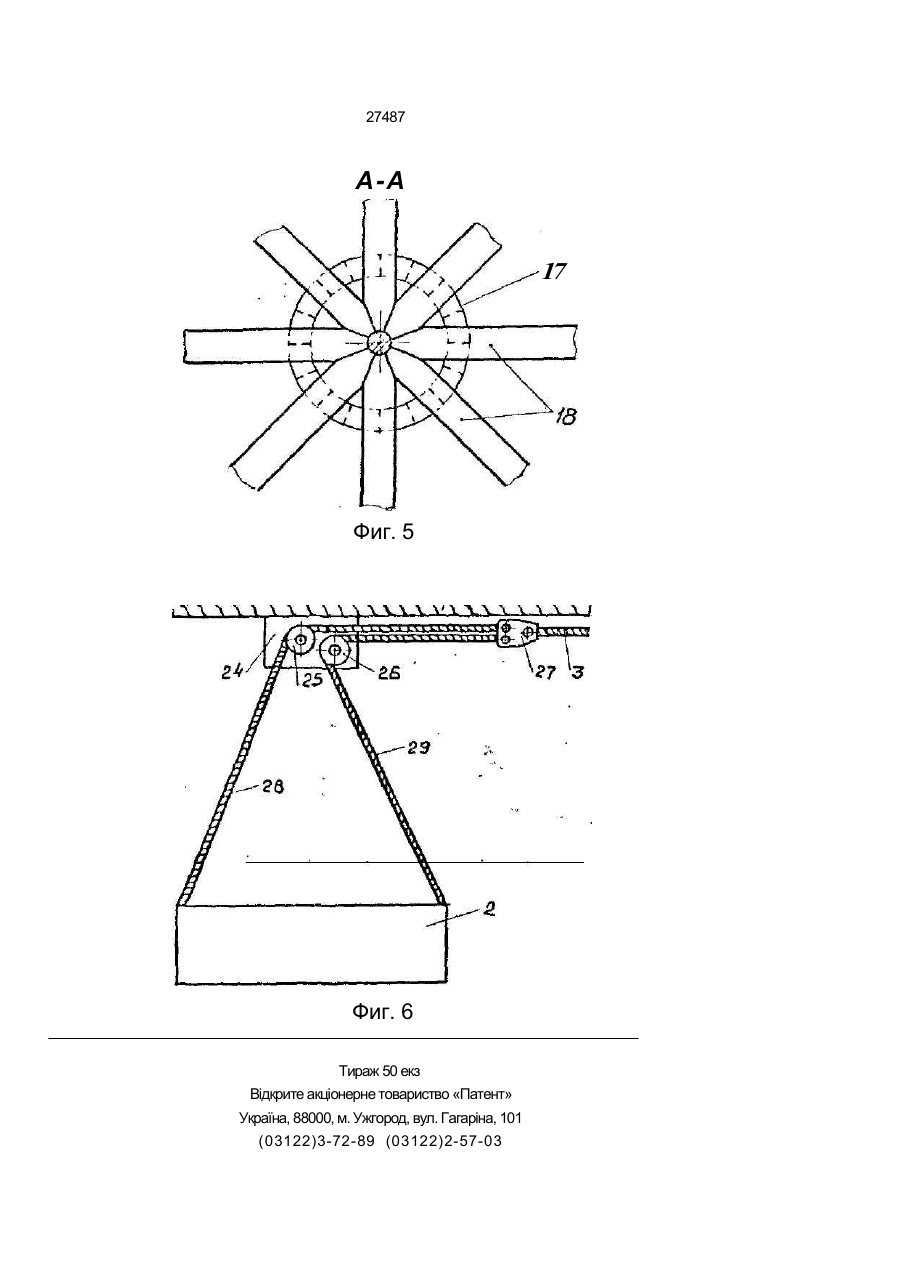

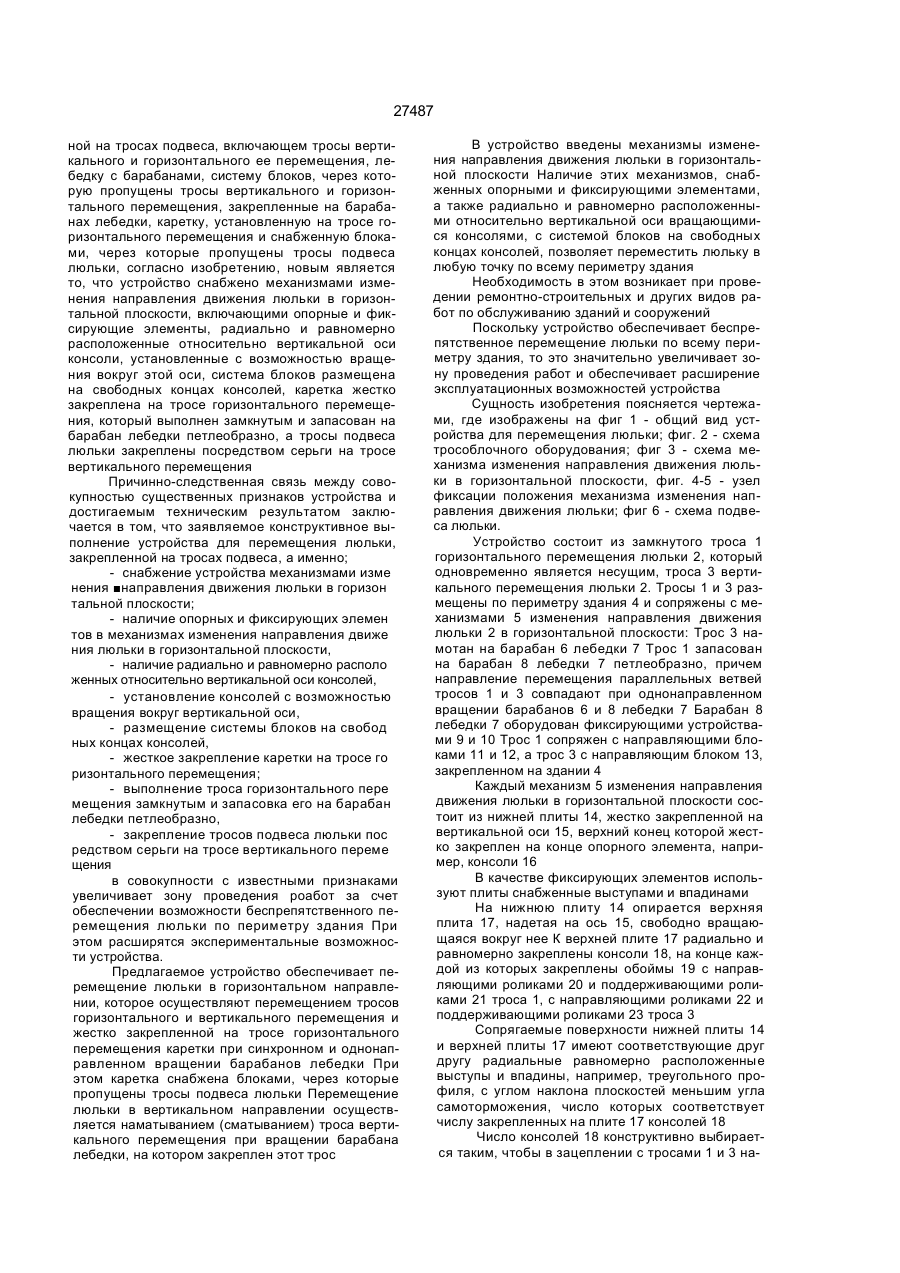

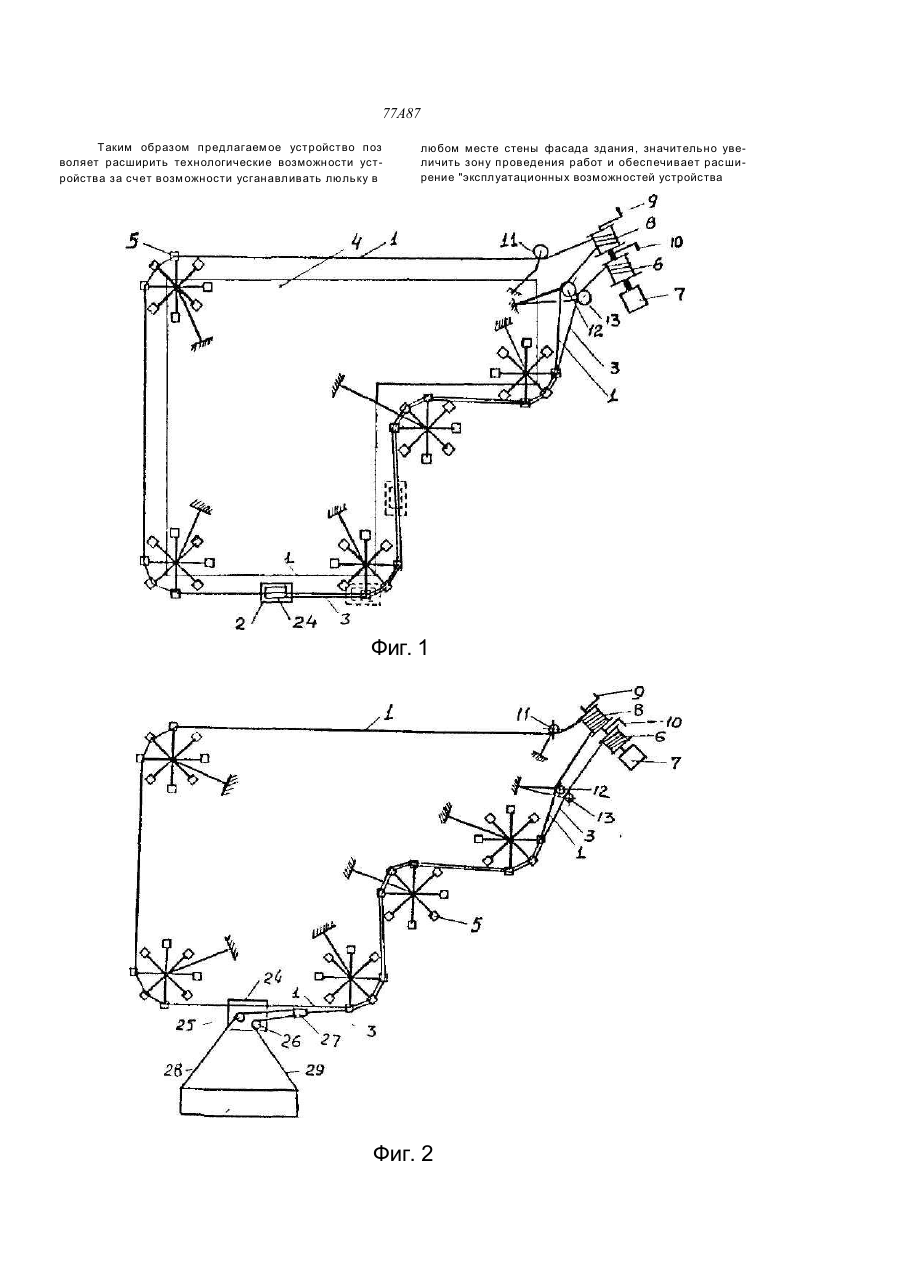

Устройство для перемещения люльки, закреп ленной на тросах подвеса, включающее тросы вертикального и горизонтального перемещения лебедку с барабанами, систему блоков, через ко торую пропущены тросы вертикального и горизон тального перемещений, закрепленные на бараба нах лебедки, каретку установленную на тросе горизонтального перемещения и снабженную блоками через которые пропущены тросы подвеса люльки, отличающееся тем, что устройство снабжено механизмами изменения направления движения люльки в горизонтальной плоскости, включающими опорные и фиксирующие элементы, и радиально и равномерно расположенные относительно вертикальной оси консоли, установленные с возможностью вращения вокруг этой оги, система блоков размещена на свободных концах консолей, каретка жестко закреплена на тросе горизонтального перемещения, который выполнен замкнутым и запасован на барабан лебедки петлеобразно а тросы подвеса люльки закреплены посредством серьги на тросе вертикального перемещения см Изобретение относится к строительству и жилищно-коммунальному хозяйству и применяется при ремонте и обслуживании зданий и сооружений, в частности, ремонте фасадов, мытье окон и т д Наиболее близким по технической сущности и принятым за прототип является устройство для перемещения люльки, закрепленной на тросах подвеса, которое содержит тросы вертикального и горизонтального перемещения, лебедку с барабанами, систему блоков, через которую пропущены тросы вертикального и горизонтального перемещения, закрепленные на барабанах лебедки каретку, установленную на тросе горизонтального перемещения и снабженную блоками, через которые пропущены тросы подвеса люльки Кроме того известное устройство снабжено второй кареткой, установленной на тросе вертикального перемещения, обе каретки закреплены на тросах с возможностью перемещения и фиксации Тросами подвеса люльки служат петли замкнутого троса вертикального перемещения, выпущенные V4 кареток Устройство оборудовано фиксирующими устройствами в месте подвеса люльки, а также на тросах вертикального и горизонтального перемещения люльки [2] Однако, при работе устройства возможны пе рекосы люпьки при этом вероятность перекосов увеличивается при проведении работ возле стен Это объясняется тем, что при нахождении люльки возле стены тросы подвеса расположены под разными углами к горизонтали Из-за разного и неравномерного натяжения тросов подвеса положение люльки становится неустойчивым При проведении работ в верхней центральной части зоны обслуживания, оба троса подвеса расположены почти горизонтально, натянуты максимально что приводит к большим нагрузкам на конструкцию люпьки, к необходимости увеличения диаметра всех тросов и увеличения мощности привода Конструкция устройства не обеспечивает перемещения люльки к любой точке зоны обслуживания, что снижает эксплуатационные возможности устройства В основу изобретения поставлена задача усовершенствовать устройство для перемещения люльки путем введения новых конструктивных элементов и введения новых связей между элементами, что приведет к увеличению зоны проведения работ за счет обеспечения возможности беспрепятственного перемещения люльки по периметру здания и расширит эксплуатационные возможности устройства Поставленная задача решается ТРМ ЧТО В устройстве для перемещения пюпьки, закреплен о 00 С4 < 27487 ной на тросах подвеса, включающем тросы вертикального и горизонтального ее перемещения, лебедку с барабанами, систему блоков, через которую пропущены тросы вертикального и горизонтального перемещения, закрепленные на барабанах лебедки, каретку, установленную на тросе горизонтального перемещения и снабженную блоками, через которые пропущены тросы подвеса люльки, согласно изобретению, новым является то, что устройство снабжено механизмами изменения направления движения люльки в горизонтальной плоскости, включающими опорные и фиксирующие элементы, радиально и равномерно расположенные относительно вертикальной оси консоли, установленные с возможностью вращения вокруг этой оси, система блоков размещена на свободных концах консолей, каретка жестко закреплена на тросе горизонтального перемещения, который выполнен замкнутым и запасован на барабан лебедки петлеобразно, а тросы подвеса люльки закреплены посредством серьги на тросе вертикального перемещения Причинно-следственная связь между совокупностью существенных признаков устройства и достигаемым техническим результатом заключается в том, что заявляемое конструктивное выполнение устройства для перемещения люльки, закрепленной на тросах подвеса, а именно; - снабжение устройства механизмами изме нения направления движения люльки в горизон тальной плоскости; - наличие опорных и фиксирующих элемен тов в механизмах изменения направления движе ния люльки в горизонтальной плоскости, - наличие радиально и равномерно располо женных относительно вертикальной оси консолей, - установление консолей с возможностью вращения вокруг вертикальной оси, - размещение системы блоков на свобод ных концах консолей, - жесткое закрепление каретки на тросе го ризонтального перемещения; - выполнение троса горизонтального пере мещения замкнутым и запасовка его на барабан лебедки петлеобразно, - закрепление тросов подвеса люльки пос редством серьги на тросе вертикального переме щения в совокупности с известными признаками увеличивает зону проведения роабот за счет обеспечении возможности беспрепятственного перемещения люльки по периметру здания При этом расширятся экспериментальные возможности устройства. Предлагаемое устройство обеспечивает перемещение люльки в горизонтальном направлении, которое осуществляют перемещением тросов горизонтального и вертикального перемещения и жестко закрепленной на тросе горизонтального перемещения каретки при синхронном и однонаправленном вращении барабанов лебедки При этом каретка снабжена блоками, через которые пропущены тросы подвеса люльки Перемещение люльки в вертикальном направлении осуществляется наматыванием (сматыванием) троса вертикального перемещения при вращении барабана лебедки, на котором закреплен этот трос В устройство введены механизмы изменения направления движения люльки в горизонтальной плоскости Наличие этих механизмов, снабженных опорными и фиксирующими элементами, а также радиально и равномерно расположенными относительно вертикальной оси вращающимися консолями, с системой блоков на свободных концах консолей, позволяет переместить люльку в любую точку по всему периметру здания Необходимость в этом возникает при проведении ремонтно-строительных и других видов работ по обслуживанию зданий и сооружений Поскольку устройство обеспечивает беспрепятственное перемещение люльки по всему периметру здания, то это значительно увеличивает зону проведения работ и обеспечивает расширение эксплуатационных возможностей устройства Сущность изобретения поясняется чертежами, где изображены на фиг 1 - общий вид устройства для перемещения люльки; фиг. 2 - схема трособлочного оборудования; фиг 3 - схема механизма изменения направления движения люльки в горизонтальной плоскости, фиг. 4-5 - узел фиксации положения механизма изменения направления движения люльки; фиг 6 - схема подвеса люльки. Устройство состоит из замкнутого троса 1 горизонтального перемещения люльки 2, который одновременно является несущим, троса 3 вертикального перемещения люльки 2. Тросы 1 и 3 размещены по периметру здания 4 и сопряжены с механизмами 5 изменения направления движения люльки 2 в горизонтальной плоскости: Трос 3 намотан на барабан 6 лебедки 7 Трос 1 запасован на барабан 8 лебедки 7 петлеобразно, причем направление перемещения параллельных ветвей тросов 1 и 3 совпадают при однонаправленном вращении барабанов 6 и 8 лебедки 7 Барабан 8 лебедки 7 оборудован фиксирующими устройствами 9 и 10 Трос 1 сопряжен с направляющими блоками 11 и 12, а трос 3 с направляющим блоком 13, закрепленном на здании 4 Каждый механизм 5 изменения направления движения люльки в горизонтальной плоскости состоит из нижней плиты 14, жестко закрепленной на вертикальной оси 15, верхний конец которой жестко закреплен на конце опорного элемента, например, консоли 16 В качестве фиксирующих элементов используют плиты снабженные выступами и впадинами На нижнюю плиту 14 опирается верхняя плита 17, надетая на ось 15, свободно вращающаяся вокруг нее К верхней плите 17 радиально и равномерно закреплены консоли 18, на конце каждой из которых закреплены обоймы 19 с направляющими роликами 20 и поддерживающими роликами 21 троса 1, с направляющими роликами 22 и поддерживающими роликами 23 троса 3 Сопрягаемые поверхности нижней плиты 14 и верхней плиты 17 имеют соответствующие друг другу радиальные равномерно расположенные выступы и впадины, например, треугольного профиля, с углом наклона плоскостей меньшим угла самоторможения, число которых соответствует числу закрепленных на плите 17 консолей 18 Число консолей 18 конструктивно выбирается таким, чтобы в зацеплении с тросами 1 и 3 на 27487 ходились одновременно соответственно ропики 20 и 21, и 22, и 23 не менее чем двух консолей 18 каждого механиіма 5 изменения направления движении при любом его положении Консоль 16 жсгтко закреплена на конструк циях Здания 4, причем плита 17 с консолями 18 может вращаться вокруг оси 15 в любом направлении На тросе 1 жестко закреплена каретка 24 с блоками 25 и 26 Люлька 2 соединена с тросом 3 посредством серьги 27 и тросов 28 и 29, пропущенных соответственно через блоки 25 и 26 каретки 24, причем длина тросов 28 и 29 подвеса люльки несколько больше величины максимального перемещения люльки 2 в вертикальной плоскости Устройство работает следующим образом На строящемся или существующем здании к несущим конструкциям закрепляют стационарно консоли 16 механизмов 5 изменения направления движения люльки 2 в горизонтальной плоскости и направляющие блоки 11, 12 и 13 На направляющих роликах 20 и поддерживающих роликах 21 механизмов 5, а также на направляющих блоках 11 и 12 по периметру здания 4 подвешивают замкнутый трос 1 горизонтального перемещения люльки 2, который одновременно является несущим для каретки 24 Трос 1 петлеобразно эапзеовывают на барабане 8 лебедки 7 На направляющих роликах 22 и поддерживающих роликах 23, а также на направляющем блоке 13 подвешивают трос 3, соединенный посредством серьги 27 с тросами 28 и 29 подвеса люльки, которые пропущены соответственно через блоки 25 и 26 каретки 24 и жестко закреплены на люльке 2 Трос 3 наматывается на барабан 6 лебедки 7, причем направления перемещения параллельных ветвей тросов 1 и 3 совпадают при однонаправленном вращении барабанов 6 и 8 лебедки 7 Барабан 6 лебедки 7 может вращаться произвольно в любом направлении Барабан 8 лебедки 7 может фиксироваться фиксирующим устройством 10 относительно барабана 6, вращаясь синхронно и однонаправленно с барабаном 6, либо фиксироваться фиксирующим стройством 9, оставаясь при этом неподвижным при вращении барабана 6 в любом направлении Привод лебедки 7 может быть ручным или электрическим Перемещение монтажной люльки 2 в горизонтальном направлении осуществляется синхронным и однонаправленным вращением барабанов 6 и 8 лебедки 7 При этом барабан 8 зафиксирован относительно барабана 6 фиксирующим устройством 10 Параллельные ветви тросов 1 и 3 выбираются или вытравливаются на одинаковую величину Каретка 24, жестко закрепленная на тросе 1, перемещается совместно с ним, обеспечивая горизонтальное перемещение люльки 2 при неизменном положении люльки 2 по вертикали При перемещении люльки 2 в горизонтальном направлении в пределах прямолинейных участков тросы 1 и 3 свободно перемещаются соответственно по направляющим роликам 20 и 22 и поддерживающим роликам 21 и 23 При этом касательные усилия на концах консолей 18 механизмов 5 от перемещающихся тросоп 1 и 3 не превышают усилий трения между ппиглми 14 и 17 и плита 17 с закрепленными на ней консолями 18 остается неподвижной относительно плиты 14 и здания 4 При подходе люльки 2 к механизму 5 каретка 24 торцом упирлегеи в конец консопи 18, свободно проходит мимо конца согодней консоли 18, направляющие 20 и 22 и поддерживающие 21 и 23, ролики которой не находятся в этот момент в зацеплении соответственно с тросами 1 и 3 Каса тельные усилия на консоли 1В, в которую уперся торец карегки 24, возрастают и превышают усилия трения между плитами 14 и 17 Плита 17 совместно с закрепленными на ней консолями 18 начинает проворачиваться относительно оси 15 и плиты 14 При этом плита 17 с консолями 18 несколько поднимаются относительно плиты 14 за счет скольжения друг по другу образующих поверхностей впадин и выступов плит 14 и 17 до тех лор, пока впадины и выступы не выйдут из зацепления друг с другом При повороте плиты 17 с консолями 18 относительно оси 15 ролики 20, 21 и 22, 23 консолей 18, оказавшихся сзади каретки 24 и не бывшие в зацеплении с тросами 1 и 3, соответственно, поочередно захватывают тросы 1 и 3, а ролики 20, 21 и 22, 23 консолей 18 впереди каретки 24, бывшие в зацеплении соответственно с тросами 1 и 3, поочередно выходят из зацепления с ними Каретка 24 при этом находится на участке троса 1, расположенном между концами консолей 18 Поворот плиты 17 с консолями 18 относительно оси 15 продолжается до тех пор, пока торец каретки 24 не перестанет упираться в конец консоли 18 и каретка 24, закрепленная на тросе 1, не выйдет на следующий участок прямолинейного перемещения При этом касательное усилие на конце консоли 18 механизма 5 уменьшится Под действием веса плиты 17 с консолями 18 за счет скольжения друг по другу образующих по поверхности впадин и выступов плит 14 и 17, плита 17 опустится, поворачиваясь относительно оси 15 до совпадения соответствующих впадин и выступов плит 14 и 17 При этом механизм 5 займет положение оптимальное для дальнейшей работы При подходе люльки 2 к следующему механизму 5 изменение направления движения люльки 2 происходит аналогично Перемещение люльки 2 вверх (вниз) осуществляется наматыванием (сматыванием) троса 3 на барабане (с барабана) 6 лебедки 7 При этом барабан 8 зафиксирован посредством фиксирую щего устройства 9 и остается неподвижным Соот ветственно остается неподвижным трос 1 и зак репленная на нем каретка 24, чем обеспечивают неподвижность люльки 2 в горизонтальном нап равлении Трос 3, перемещаясь относительно тро са 1, выбирает {отпускает) соединенные с ним посредством серьги 27 тросы 28 и 29, которые проходя соответственно через блоки 25 и 26 ка ретки 24 поднимают {опускают) люльку 2 Каса тельные усилия, возникающие на концах консолей 18 механизмов 5 при перемещении троса 3. не превышают усилий трения между плитами 14 и 17 и плиты 17 с консолями 18 механизмов 5, остают ся неподвижными 77A87 Таким образом предлагаемое устройство поз воляет расширить технологические возможности устройства за счет возможности усганавливать люльку в любом месте стены фасада здания, значительно увеличить зону проведения работ и обеспечивает расширение "эксплуатационных возможностей устройства Фиг. 1 Фиг. 2 27487 Фиг. 3 Фиг. 4 27487 A-A 17 Фиг. 5 Фиг. 6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
