Пристрій для шліфування криволінійних поверхонь обертання орієнтованим кругом
Номер патенту: 60090
Опубліковано: 10.06.2011
Автори: Погиба Наталія Миколаївна, Кальченко Віталій Іванович, Кальченко Володимир Віталійович
Формула / Реферат
Пристрій для шліфування криволінійних поверхонь обертання орієнтованим кругом, що складається із рухомого столу, на якому в центрах передньої і задньої бабки встановлена оброблювана поверхня деталі, шліфувальної бабки, яка може повертатись в осьовій площині деталі і переміщатись в поперечному напрямку для компенсації зносу шліфувального круга, який відрізняється тим, що шліфувальна бабка, яка змонтована на плиті і закріплена на валу, вісь якого співпадає з нормаллю до оброблюваної поверхні та з віссю обертання круга, може повертатися навколо осі обертання вала за допомогою черв'ячного привода, який закріплено на плиті поперечної подачі.
Текст

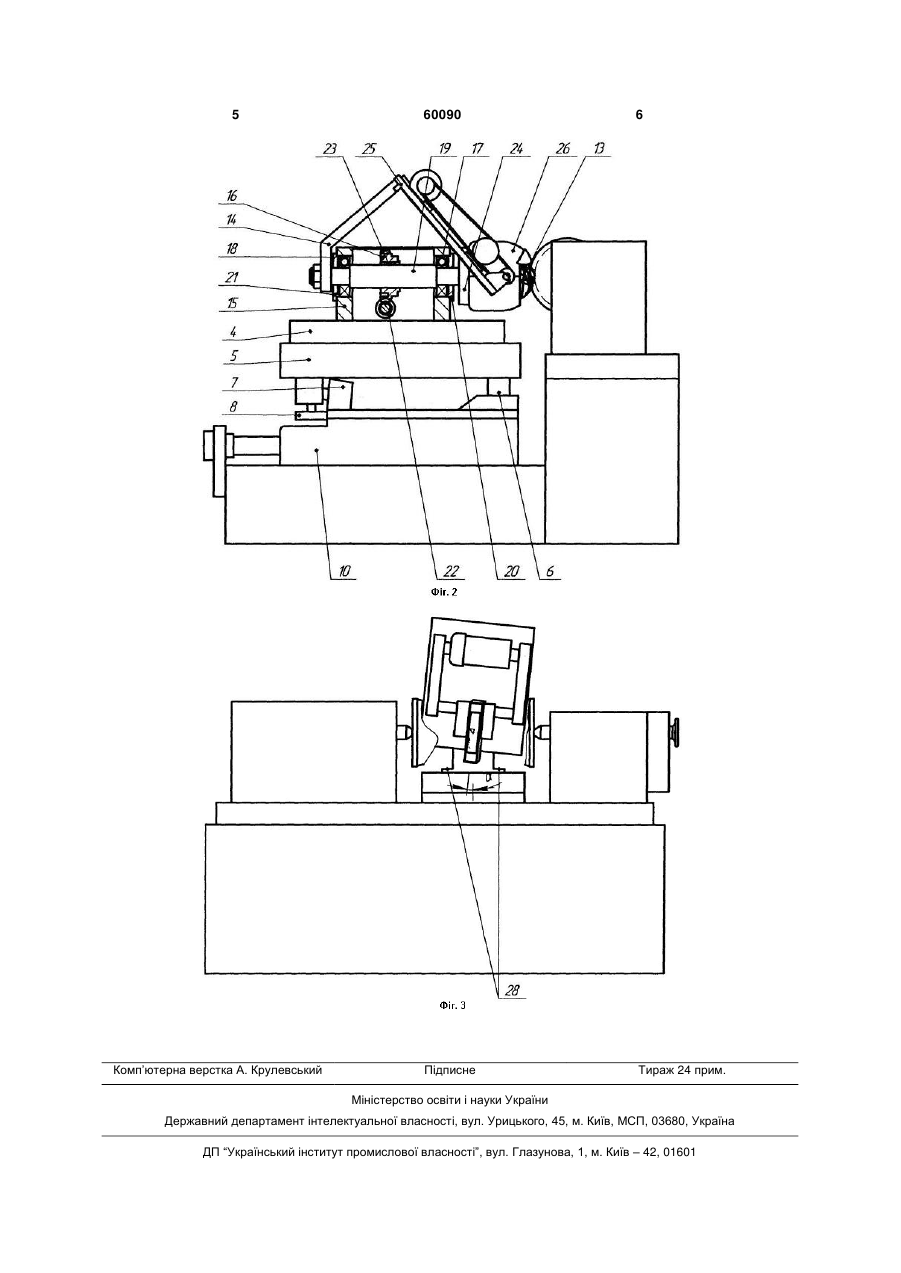

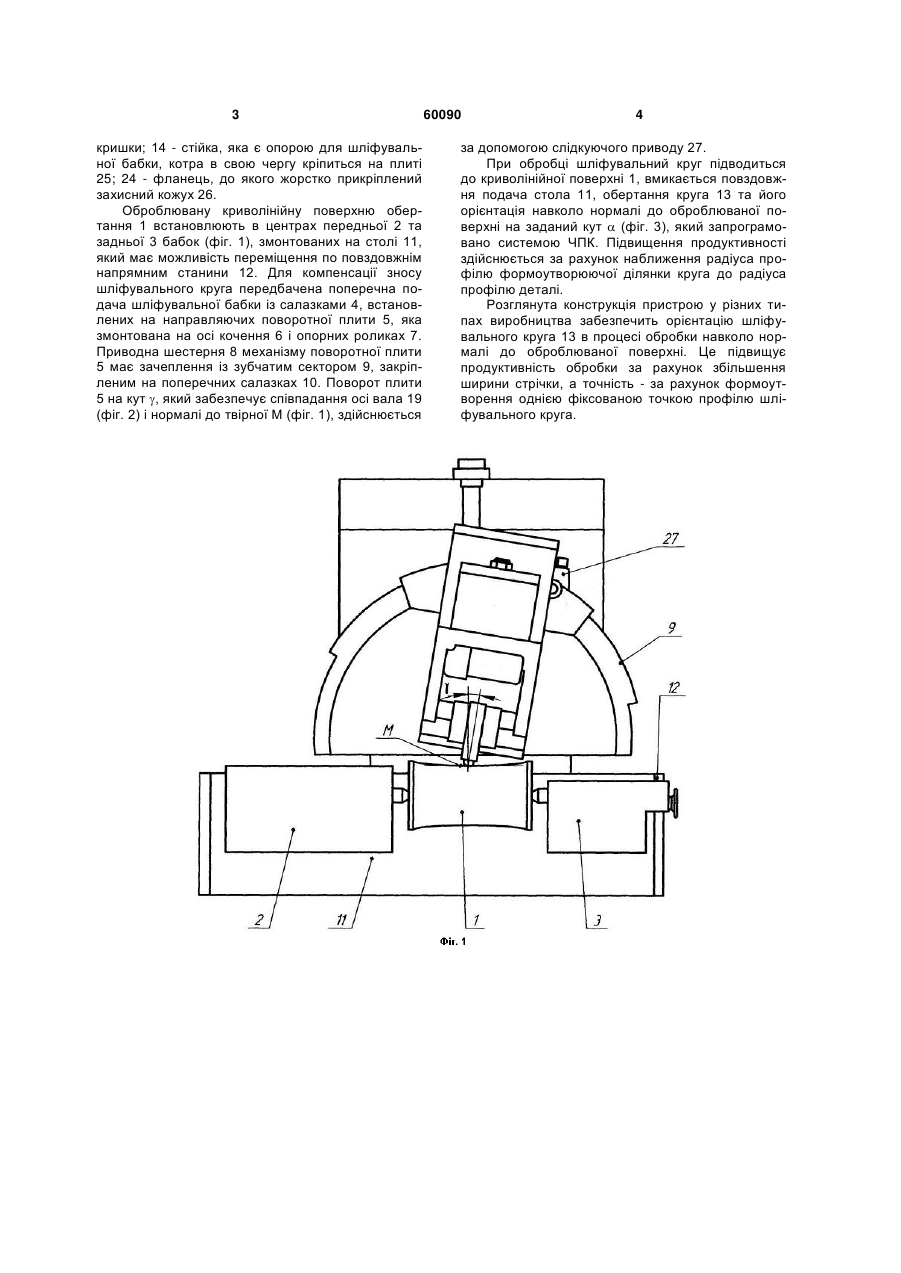

Пристрій для шліфування криволінійних поверхонь обертання орієнтованим кругом, що склада 3 кришки; 14 - стійка, яка є опорою для шліфувальної бабки, котра в свою чергу кріпиться на плиті 25; 24 - фланець, до якого жорстко прикріплений захисний кожух 26. Оброблювану криволінійну поверхню обертання 1 встановлюють в центрах передньої 2 та задньої 3 бабок (фіг. 1), змонтованих на столі 11, який має можливість переміщення по повздовжнім напрямним станини 12. Для компенсації зносу шліфувального круга передбачена поперечна подача шліфувальної бабки із салазками 4, встановлених на направляючих поворотної плити 5, яка змонтована на осі кочення 6 і опорних роликах 7. Приводна шестерня 8 механізму поворотної плити 5 має зачеплення із зубчатим сектором 9, закріпленим на поперечних салазках 10. Поворот плити 5 на кут , який забезпечує співпадання осі вала 19 (фіг. 2) і нормалі до твірної М (фіг. 1), здійснюється 60090 4 за допомогою слідкуючого приводу 27. При обробці шліфувальний круг підводиться до криволінійної поверхні 1, вмикається повздовжня подача стола 11, обертання круга 13 та його орієнтація навколо нормалі до оброблюваної поверхні на заданий кут (фіг. 3), який запрограмовано системою ЧПК. Підвищення продуктивності здійснюється за рахунок наближення радіуса профілю формоутворюючої ділянки круга до радіуса профілю деталі. Розглянута конструкція пристрою у різних типах виробництва забезпечить орієнтацію шліфувального круга 13 в процесі обробки навколо нормалі до оброблюваної поверхні. Це підвищує продуктивність обробки за рахунок збільшення ширини стрічки, а точність - за рахунок формоутворення однією фіксованою точкою профілю шліфувального круга. 5 Комп’ютерна верстка А. Крулевський 60090 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding curved surfaces of revolution by oriented wheel
Автори англійськоюKalchenko Vitalii Ivanovych, Kalchenko Volodymyr Vitaliiovych, Pohyba Natalia Mykolaivna
Назва патенту російськоюУстройство для шлифовки криволинейных поверхностей вращения ориентированным кругом
Автори російськоюКальченко Виталий Иванович, Кальченко Владимир Витальевич, Погиба Наталья Николаевна
МПК / Мітки
МПК: B24B 5/16
Мітки: обертання, орієнтованим, криволінійних, пристрій, поверхонь, шліфування, кругом
