Багатоструминна криволінійна машина безперервного лиття для відливання сортових заготовок

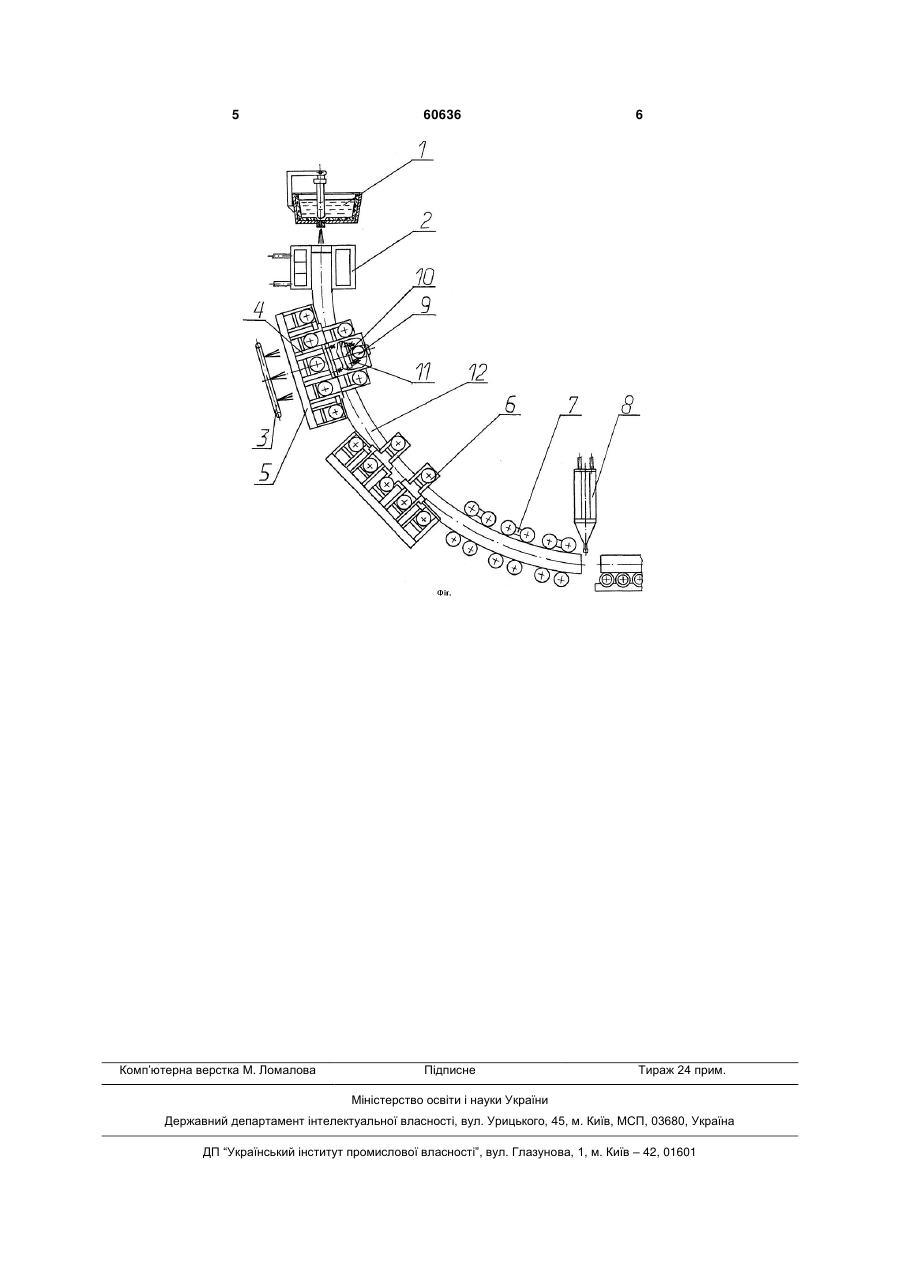

Багатоструминна криволінійна машина безперервного лиття для відливання сортових заготовок, що містить проміжний ківш, радіальні кристалізатори, зону вторинного охолодження заготовок з опорними роликами, тягнучі пристрої, пристрої для різання відходів та мірних довжин заготовок, яка відрізняється тим, що вона додатково містить пристрій для перемішування рідкої серцевини зливка, встановлений в зоні вторинного охолодження заготовок на стояках рами опорних роликів і виконаний у вигляді жорстко з'єднаних між собою збудника механічних коливань і охолоджуваної плити, нижня площина якої контактує з верхньою поверхнею зливка. (19) (21) u201014215 (22) 29.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) БУГА ІЛЛЯ ДМИТРОВИЧ, СЛИВЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, НОСОЧЕНКО ОЛЕГ ВАСИЛЬОВИЧ, ІВКО ВОЛОДИМИР ВІКТОРОВИЧ, МАХЛАЙ ЮРІЙ ПАВЛОВИЧ, ТРОСТЯН ВІКТОРІЯ ІВАНІВНА, МУЗИРІН ОЛЕКСАНДР ОЛЕГОВИЧ, ЄРМОЛЕНКО ГАННА ВОЛОДИМИРІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДНІПРОВСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. Ф.Е. ДЗЕРЖИНСЬКОГО" 3 вплив на теплові процеси формування зливка, скорочення протяжності рідкої серцевини, що сприяє усуненню усадочних та лікваційних процесів і поліпшенню макроструктури зливка, створення додаткових центрів кристалізації, зниження хімічної та кристалічної неоднорідності сплавів, що тверднуть, і, як наслідок, підвищення продуктивності машини, ефективності її використання за рахунок розширення сортаменту сталі, що розливається, якості заготовок і якості металопродукції. Поставлена задача вирішується тим, що багатоструминна криволінійна машина безперервного лиття для відливання сортових заготовок, що містить проміжний ківш, радіальні кристалізатори, зону вторинного охолодження заготовок з опорними роликами, тягнучі пристрої, пристрої для різання відходів та мірних довжин заготовок, згідно з корисною моделлю, містить пристрій для перемішування рідкої серцевини зливка, встановлений в зоні вторинного охолодження заготовок на стояках рами опорних роликів і виконаний у вигляді жорстко з'єднаних між собою збудника механічних коливань і охолоджуваної плити, нижня площина якої контактує з верхньою поверхнею зливка. Суть корисної моделі пояснюється кресленням, де зображено загальний вид багатоструминної криволінійної машини безперервного лиття для відливання сортових заготовок. Багатоструминна криволінійна машина безперервного лиття для відливання сортових заготовок (МБЛЗ) містить проміжний ківш 1, радіальні кристалізатори 2, зону вторинного охолодження заготовок 3, пристрій для перемішування рідкої серцевини зливка, установлений в зоні вторинного охолодження заготовок 3 на стояках 4 рами 5 опорних роликів 6, тягнучі пристрої 7, пристрої для різання відходів та мірних довжин заготовок 8. Пристрій для перемішування рідкої серцевини зливка виконано у вигляді збудника механічних коливань 9 і охолоджуваної плити 10, жорстко з'єднаних між собою за допомогою кріпильних елементів 11. Нижня площина охолоджуваної плити 10 контактує з верхньою поверхнею зливка 12. Перед початком процесу разливания сталі на МБЛЗ сталерозливний ківш фіксують над проміж 60636 4 ним ковшем 1. На кожнім струмені забезпечують вібраційну обробку зливка 12. Досягається це установленням на стояках 4 рами 5 опорних роликів 6 охолоджуваної плити 10, до якої здійснюється підведення і відведення холодоагенту. На плиті 10 жорстко закріпляють за допомогою кріпильних елементів 11 збудник механічних коливань 9. МБЛЗ готова до роботи. Пропонована багатоструминна криволінійна машина безперервного лиття для відливання сортових заготовок працює наступним чином. В процесі безперервного лиття в кристалізатор 2 з проміжного ковша 1 подають рідку сталь і витягують з нього частково затверділий зливок 12 за допомогою тягнучого пристрою 7. Сформований в кристалізаторі 2 зливок 12 з утвореною зовнішньою кіркою надходить в зону вторинного охолодження заготовок 3, де він підтримується і направляється опорними роликами 6 та піддається вібраційній обробці за допомогою пристрою для перемішування рідкої серцевини зливка. При цьому верхня площина зливка 12 контактує з нижньою площиною охолоджуваної плити 10, через яку на поверхню зливка 12 передаються низькочастотні коливання, створювані збудником механічних коливань 9. В результаті вібраційного впливу в зливку 12 відбувається підвищення інтенсивності теплових потоків від вібруючих перегрітих внутрішніх об'ємів сплаву до межі кристалізації та зниження загальної тривалості тверднення, створення додаткових центрів кристалізації, усунення усадочних та лікваційних процесів, поліпшення макроструктури зливка 12, зниження його хімічної та кристалічної неоднорідності. Повністю затверділий зливок 12 із зони вторинного охолодження заготовок 3 попадає в пристрій для різання відходів та мірних довжин заготовок 8. Таким чином, пропоноване корисна модель дає можливість ефективніше використовувати багатоструминну криволінійну машину безперервного лиття для відливання сортових заготовок за рахунок розширення сортаменту сталі, що розливається, підвищити її продуктивність та поліпшити якість литої заготовки і металопродукції, що з неї виробляється. 5 Комп’ютерна верстка М. Ломалова 60636 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
