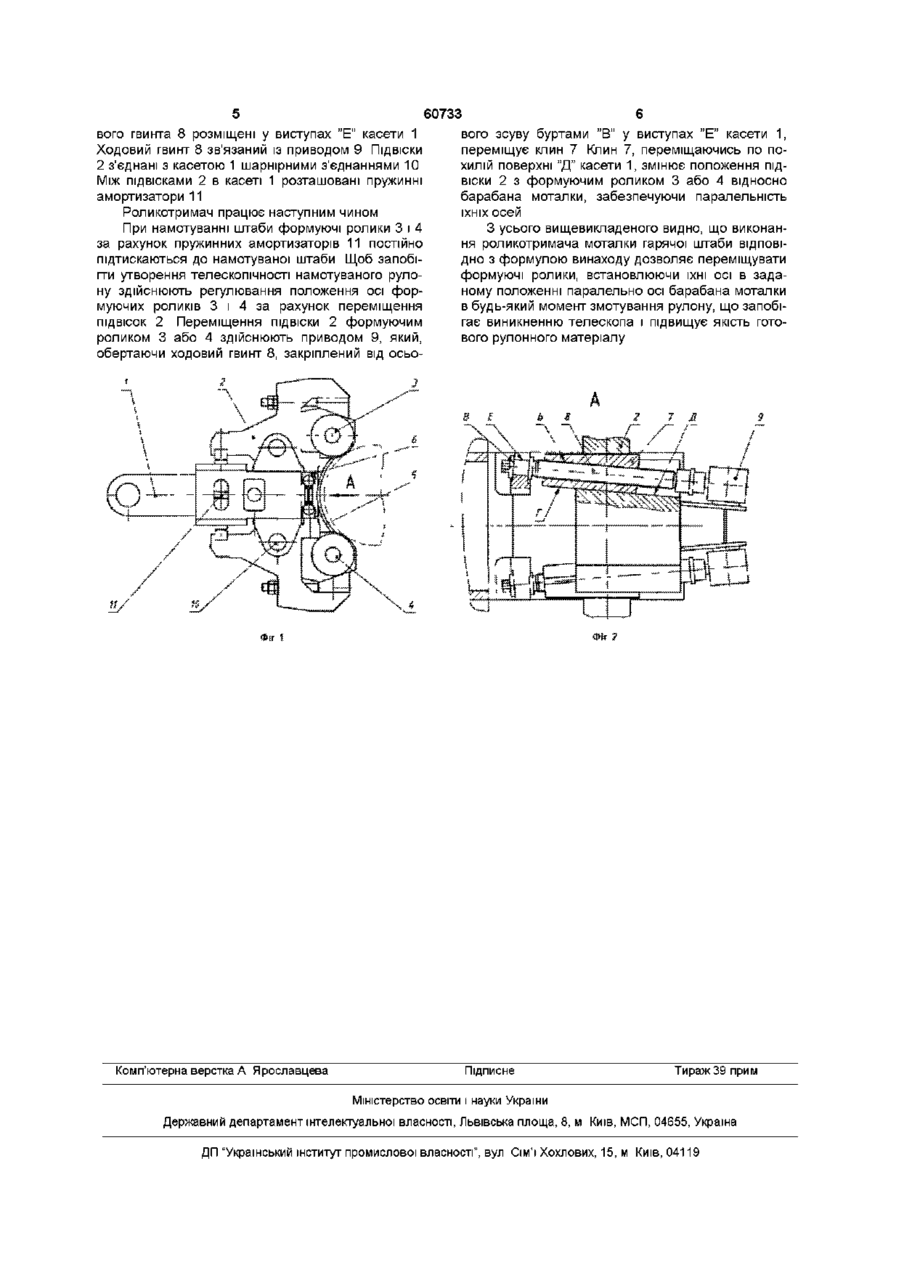

Роликотримач моталки гарячої штаби

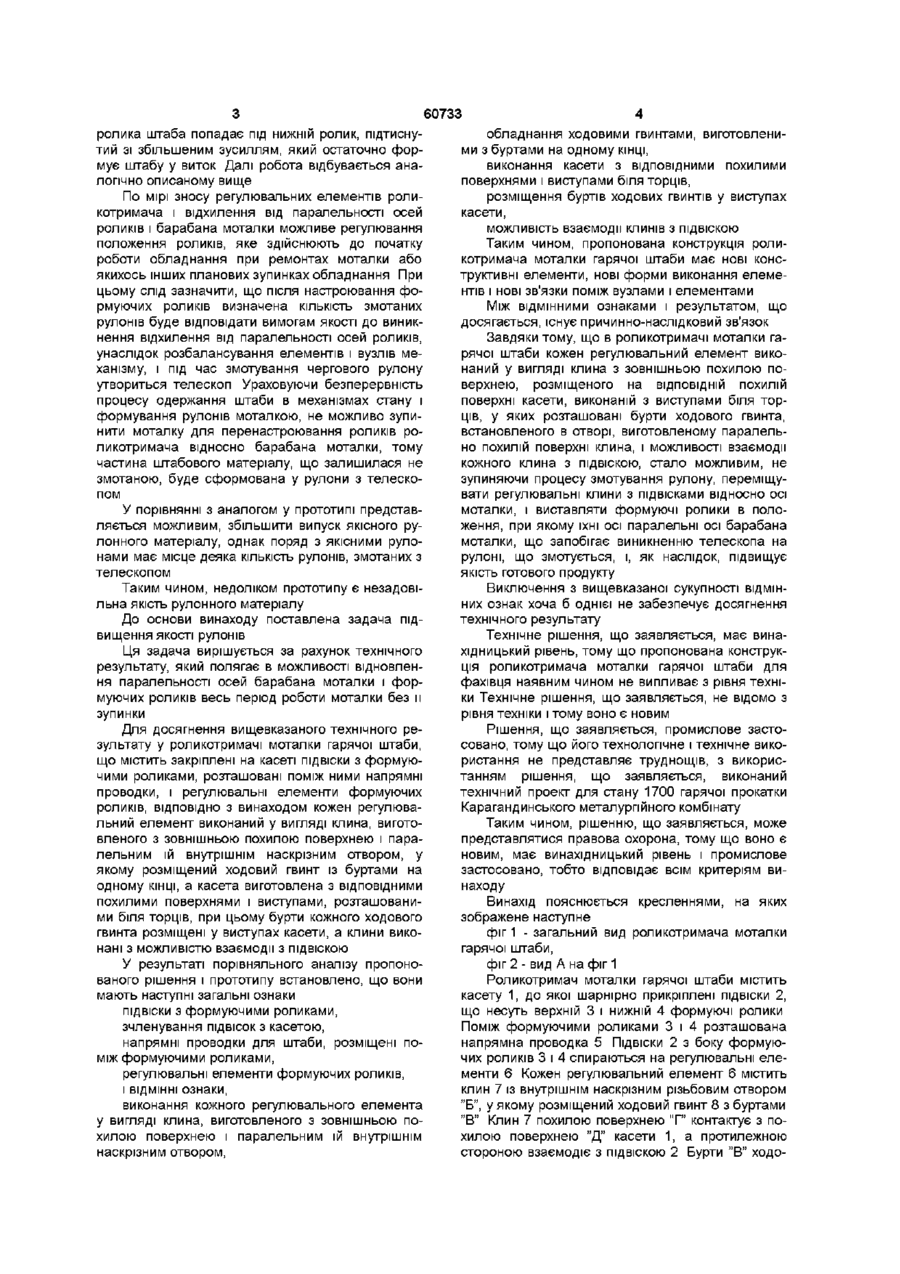

Роликотримач моталки гарячої штаби, що містить закріплені на касеті ПІДВІСКИ З формуючими роликами, розташовані поміж ними напрямні про Винахід відноситься до галузі обробки металів тиском і може бути використаним у цехах по виробництву штабового рулонного матеріалу Відомий роликотримач моталки гарячої штаби по авторському посвідченню №331836, В21С47/34 Він складається з касети, шарнірно прикріплених до неї ПІДВІСОК з формуючими роликами на кінцях, напрямних елементів для штаби, які мають циліндричну увігнуту поверхню, а також пружинних амортизаторів, призначених для підтискання до регулювальних упорних поверхонь касети ПІДВІСОК Перед початком роботи формуючі ролики роликотримача амортизаторами встановлюються відносно барабана моталки з технологічним зазором, який забезпечує формування рулонів зі штаб найбільшої товщини Після завершення прокатки в останній чистовій КЛІТІ безперервного стану штаба подається роликами рольганга до обладнання для формування рулонного матеріалу При подачі штаби на барабан моталки передній кінець штаби віджимає верхній формуючий ролик від барабана і деформується у виток нижнім роликом Слід зазначити, що під час роботи моталки, особливо в періоди початку і закінчення формування рулону мають місце удари, вібрації вузлів роликотримача При цьому від ударних навантажень утворюється нерівномірне вироблення регулювальних упорних поверхонь касети, що приводить до зсуву положення ПІДВІСОК і осей формуючих роликів від вихідного, перекіс осей формуючих роликів відносно осі ба водки і регулювальні елементи формуючих роликів, який відрізняється тим, що кожен регулювальний елемент виконаний у вигляді клина, виготовленого з зовнішньою похилою поверхнею і паралельним їй внутрішнім наскрізним отвором, у якому розміщений ходовий гвинт із буртами на одному КІНЦІ, а касета виготовлена з ВІДПОВІДНИМИ похилими поверхнями і виступами, розташованими біля торців, при цьому бурти кожного ходового гвинта розміщені у виступах касети, а клини виконані з можливістю взаємодії з ПІДВІСКОЮ рабана моталки У результаті одержують рулони, змотані з телескопом При подальшому транспортуванні таких рулонів виступаючі витки травмуються, мнуться, що погіршує якість рулонів металевої штаби Відомий також роликотримач моталки гарячої штаби по авторському посвідченню №724238, В21С47/34, найбільш близький до рішення, що заявляється, і прийнятий у якості прототипу До його складу входять касета з підвісками, що несуть формуючі ролики на кінцях, звернених до барабана моталки Поміж формуючими роликами розташована напрямна проводка для штаби Крім того, роликотримач оснащений регулювальними елементами формуючих роликів, ВІЛЬНІ плечі ПІДВІСОК спираються на підпружинені упори, встановлені в касеті, а плечі, зчленовані з формуючими роликами, спираються на регулювальні болти з набором шайб Роликотримач працює наступним чином Перед запуском обладнання здійснюють регулювання формуючих роликів відносно барабана моталки регулювальними болтами і набором шайб, і домагаються паралельності розташування осей роликів осі барабана моталки При вході переднього кінця штаби в моталку верхній формуючий ролик відхиляється від свого вихідного положення, а упори стискають пружину, розташовану поміж ними Додатковий стиск пружин збільшує зусилля притиснення нижнього формуючого ролика Після проходження верхнього СО го о (О 60733 ролика штаба попадає під нижній ролик, підтиснутий зі збільшеним зусиллям, який остаточно формує штабу у виток Далі робота відбувається аналогічно описаному вище По мірі зносу регулювальних елементів роликотримача і відхилення від паралельності осей роликів і барабана моталки можливе регулювання положення роликів, яке здійснюють до початку роботи обладнання при ремонтах моталки або якихось інших планових зупинках обладнання При цьому слід зазначити, що після настроювання формуючих роликів визначена КІЛЬКІСТЬ змотаних рулонів буде відповідати вимогам якості до виникнення відхилення від паралельності осей роликів, унаслідок розбалансування елементів і вузлів механізму, і під час змотування чергового рулону утвориться телескоп Ураховуючи безперервність процесу одержання штаби в механізмах стану і формування рулонів моталкою, не можливо зупинити моталку для перенастроювання роликів роликотримача відносно барабана моталки, тому частина штабового матеріалу, що залишилася не змотаною, буде сформована у рулони з телескопом У порівнянні з аналогом у прототипі представляється можливим, збільшити випуск якісного рулонного матеріалу, однак поряд з якісними рулонами має місце деяка КІЛЬКІСТЬ рулонів, змотаних з телескопом Таким чином, недоліком прототипу є незадовільна якість рулонного матеріалу До основи винаходу поставлена задача підвищення якості рулонів Ця задача вирішується за рахунок технічного результату, який полягає в можливості відновлення паралельності осей барабана моталки і формуючих роликів весь період роботи моталки без и зупинки Для досягнення вищевказаного технічного результату у роликотримачі моталки гарячої штаби, що містить закріплені на касеті ПІДВІСКИ З формуючими роликами, розташовані поміж ними напрямні проводки, і регулювальні елементи формуючих роликів, ВІДПОВІДНО з винаходом кожен регулювальний елемент виконаний у вигляді клина, виготовленого з зовнішньою похилою поверхнею і паралельним їй внутрішнім наскрізним отвором, у якому розміщений ходовий гвинт із буртами на одному КІНЦІ, а касета виготовлена з ВІДПОВІДНИМИ похилими поверхнями і виступами, розташованими біля торців, при цьому бурти кожного ходового гвинта розміщені у виступах касети, а клини виконані з можливістю взаємодії з ПІДВІСКОЮ У результаті порівняльного аналізу пропонованого рішення і прототипу встановлено, що вони мають наступні загальні ознаки ПІДВІСКИ з формуючими роликами, зчленування ПІДВІСОК з касетою, напрямні проводки для штаби, розміщені поміж формуючими роликами, регулювальні елементи формуючих роликів, і ВІДМІННІ ознаки, виконання кожного регулювального елемента у вигляді клина, виготовленого з зовнішньою похилою поверхнею і паралельним їй внутрішнім наскрізним отвором, обладнання ходовими гвинтами, виготовленими з буртами на одному КІНЦІ, виконання касети з ВІДПОВІДНИМИ ПОХИЛИМИ поверхнями і виступами біля торців, розміщення буртів ходових гвинтів у виступах касети, можливість взаємодії клинів з ПІДВІСКОЮ Таким чином, пропонована конструкція роликотримача моталки гарячої штаби має нові конструктивні елементи, нові форми виконання елементів і нові зв'язки поміж вузлами і елементами Між ВІДМІННИМИ ознаками і результатом, що досягається, існує причинно-наслідковий зв'язок Завдяки тому, що в роликотримачі моталки гарячої штаби кожен регулювальний елемент виконаний у вигляді клина з зовнішньою похилою поверхнею, розміщеного на ВІДПОВІДНІЙ ПОХИЛІЙ поверхні касети, виконаній з виступами біля торців, у яких розташовані бурти ходового гвинта, встановленого в отворі, виготовленому паралельно похилій поверхні клина, і можливості взаємодії кожного клина з ПІДВІСКОЮ, стало можливим, не зупиняючи процесу змотування рулону, переміщувати регулювальні клини з підвісками відносно осі моталки, і виставляти формуючі ролики в положення, при якому їхні осі паралельні осі барабана моталки, що запобігає виникненню телескопа на рулоні, що змотується, і, як наслідок, підвищує якість готового продукту Виключення з вищевказаної сукупності ВІДМІННИХ ознак хоча б однієї не забезпечує досягнення технічного результату Технічне рішення, що заявляється, має винахідницький рівень, тому що пропонована конструкція роликотримача моталки гарячої штаби для фахівця наявним чином не випливає з рівня техніки Технічне рішення, що заявляється, не відомо з рівня техніки і тому воно є новим Рішення, що заявляється, промислове застосовано, тому що його технологічне і технічне використання не представляє труднощів, з використанням рішення, що заявляється, виконаний технічний проект для стану 1700 гарячої прокатки Карагандинського металургійного комбінату Таким чином, рішенню, що заявляється, може представлятися правова охорона, тому що воно є новим, має винахідницький рівень і промислове застосовано, тобто відповідає всім критеріям винаходу Винахід пояснюється кресленнями, на яких зображене наступне фіг 1 - загальний вид роликотримача моталки гарячої штаби, фіг 2 - вид А на фіг 1 Роликотримач моталки гарячої штаби містить касету 1, до якої шарнірно прикріплені ПІДВІСКИ 2, що несуть верхній 3 і нижній 4 формуючі ролики Поміж формуючими роликами 3 і 4 розташована напрямна проводка 5 ПІДВІСКИ 2 з боку формуючих роликів 3 і 4 спираються на регулювальні елементи 6 Кожен регулювальний елемент 6 містить клин 7 із внутрішнім наскрізним різьбовим отвором "Б", у якому розміщений ходовий гвинт 8 з буртами "В" Клин 7 похилою поверхнею "Г" контактує з похилою поверхнею "Д" касети 1, а протилежною стороною взаємодіє з ПІДВІСКОЮ 2 Бурти "В" ходо 60733 вого гвинта 8 розміщені у виступах "Е" касети 1 вого зсуву буртами "В" у виступах "Е" касети 1, Ходовий гвинт 8 зв'язаний із приводом 9 ПІДВІСКИ переміщує кпин 7 Кпин 7, переміщаючись по по2 з'єднані з касетою 1 шарнірними з'єднаннями 10 хилій поверхні "Д" касети 1, змінює положення ПІДМіж підвісками 2 в касеті 1 розташовані пружинні ВІСКИ 2 з формуючим роликом 3 або 4 відносно амортизатори 11 барабана моталки, забезпечуючи паралельність їхніх осей Роликотримач працює наступним чином При намотуванні штаби формуючі ролики 3 і 4 З усього вищевикладеного видно, що виконанза рахунок пружинних амортизаторів 11 постійно ня роликотримача моталки гарячої штаби ВІДПОВІпідтискаються до намотуваної штаби Щоб запобіДНО з формулою винаходу дозволяє переміщувати гти утворення телескопічності намотуваного рулоформуючі ролики, встановлюючи їхні осі в задану здійснюють регулювання положення осі форному положенні паралельно осі барабана моталки муючих роликів 3 і 4 за рахунок переміщення в будь-який момент змотування рулону, що запобіПІДВІСОК 2 Переміщення ПІДВІСКИ 2 формуючим гає виникненню телескопа і підвищує якість готороликом 3 або 4 здійснюють приводом 9, який, вого рулонного матеріалу обертаючи ходовий гвинт 8, закріплений від осьо "їг ? Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
