Барабан моталки гарячої штаби

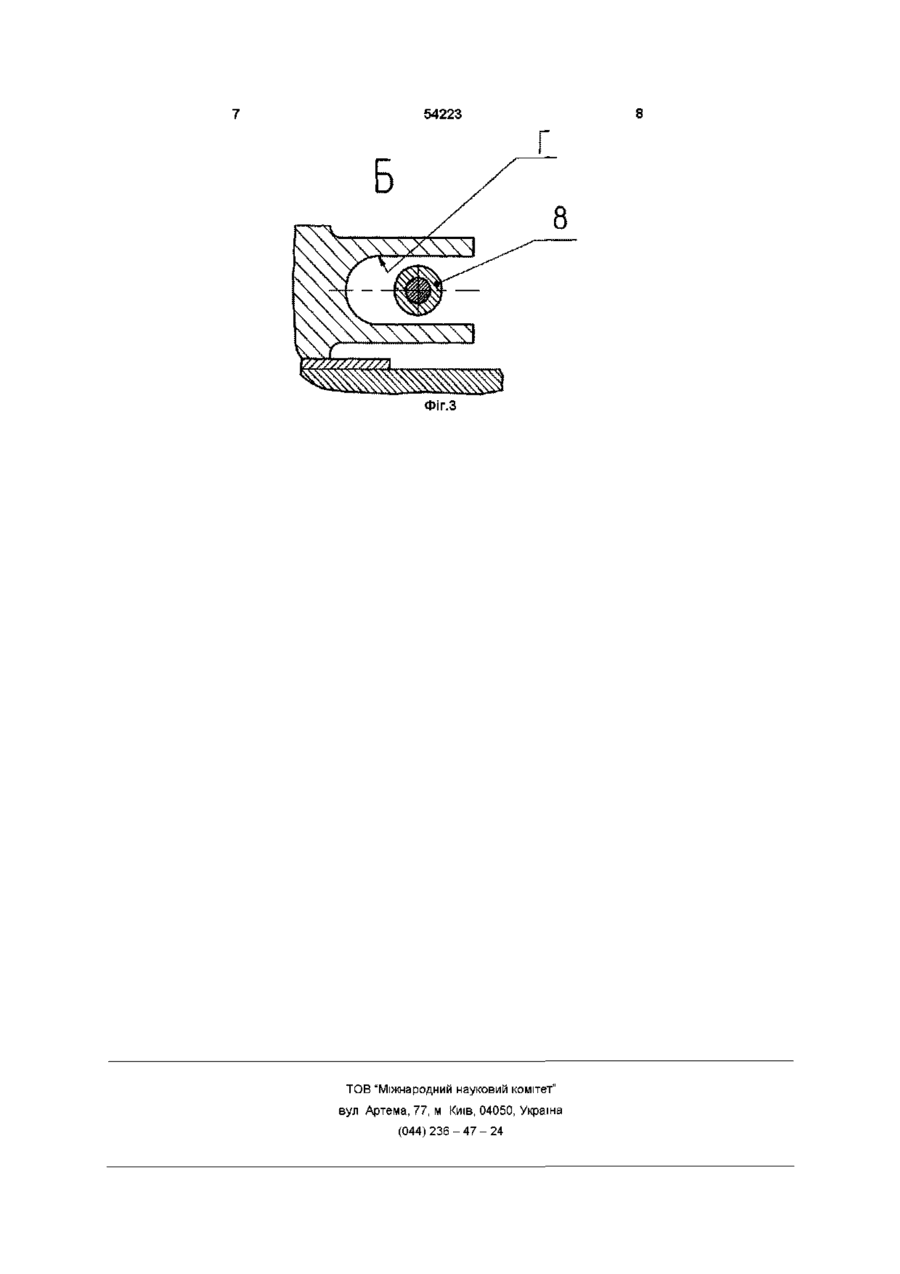

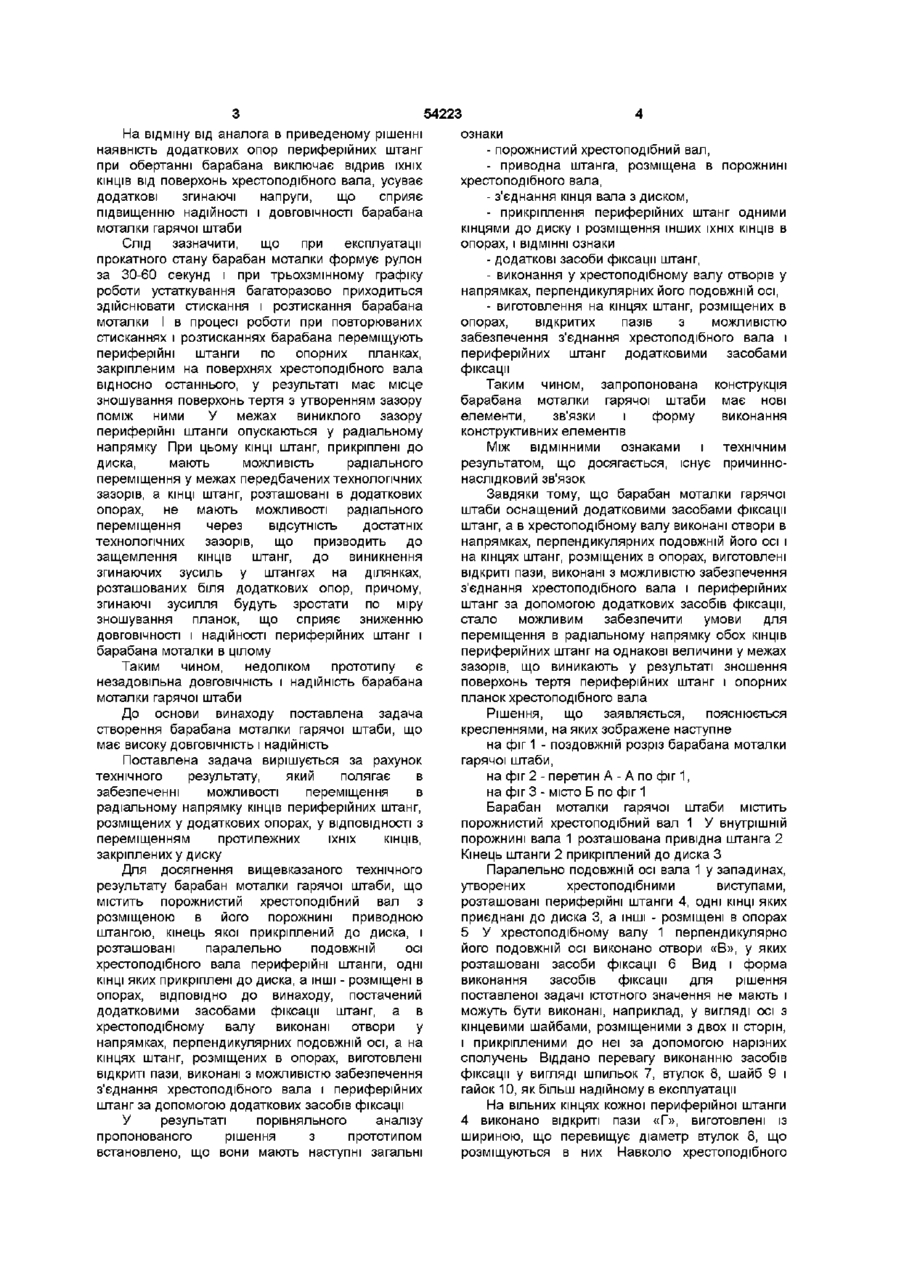

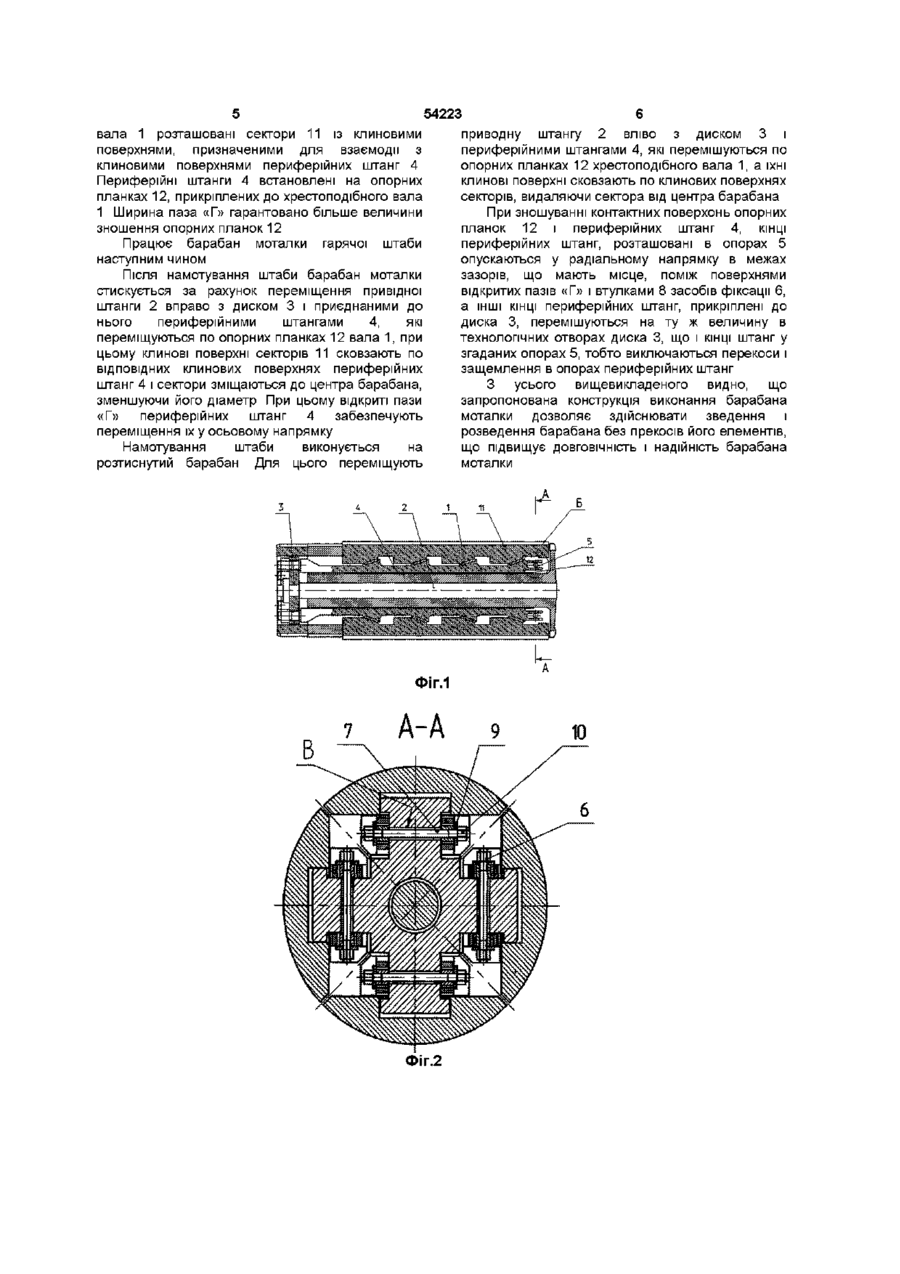

Барабан моталки гарячої штаби, що містить порожнистий хрестоподібний вал з розміщеною в його порожнині привідною штангою, кінець якої прикріплений до диска, і розташовані паралельно подовжній осі хрестоподібного вала периферійні штанги, одні КІНЦІ яких прикріплені до диска, а ІНШІ - розміщені в опорах, який відрізняється тим, що він оснащений додатковими засобами фіксації штанг, при цьому в хрестоподібному валу виконані отвори в напрямках, перпендикулярних подовжній його осі, а на кінцях штанг, розміщених в опорах, виготовлені відкриті пази, виконані з можливістю забезпечення з'єднання хрестоподібного вала і периферійних штанг за допомогою додаткових засобів фіксації Винахід відноситься до обробки металів тиском, а саме - до прокатного виробництва, і може бути використаним в моталках штабових станів гарячої прокатки Відомий барабан моталки гарячої штаби по авторському посвідченню №159788 В21В До складу барабана входить порожнистий хрестоподібний вал з розміщеною в його порожнині приводною тягою, зчленованою одним кінцем з диском, чотири квадратні штанги з клиновими поверхнями, розташовані в пазах хрестоподібного вала паралельно подовжньої його осі, сектори з клиновими поверхнями При цьому одні КІНЦІ квадратних штанг зчленовані з диском за рухаються радіальне до центра барабана, зменшуючи діаметр барабана для подальшого вільного зняття рулону Під час змотування рулону при обертанні допомогою нарізного сполучення, штанг вільно розміщаються хрестоподібного вала а ІНШІ у КІНЦІ пазах Працює барабан наступним чином Перед початком намотування штаби збільшують діаметр барабана Для цього приводом переміщення (не показаний) тяги з диском переміщують вправо, разом з ними переміщуються вправо також квадратні штанги При цьому квадратні штанги сковзають з однієї сторони по опорних планках хрестоподібного вала, а з іншої сторони їхні клинові поверхні взаємодіють з ВІДПОВІДНИМИ поверхнями секторів, що рухаються в радіальному напрямку до впирання у Т-образні виступи вала, збільшуючи діаметр барабана При руханні тяги вліво скріплені з нею штанги теж переміщуються вліво, а сектори барабана ВІЛЬНІ КІНЦІ штанг відриваються від опорних поверхонь вала, штанги згинаються, при цьому поперечні перерізи штанг у зоні нарізного сполучення сприймають напруги вигину, що знижує надійність і ДОВГОВІЧНІСТЬ штанг через МОЖЛИВІ ЇХНІ ВИХОДИ 3 Дії Недоліком даного барабана моталки гарячої штаби є незадовільна надійність і ДОВГОВІЧНІСТЬ Найбільш близьким технічним рішенням до рішення, що заявляється, є барабан моталки гарячої штаби по авторському посвідченню №854943 В21С 47/30, у якому зазначені недоліки частково усунуті Барабан моталки гарячої штаби включає порожнистий хрестоподібний вал з розміщеним у його порожнині привідним штоком (штангою), кінець якого прикріплений до шайби (диску), і розташовані паралельно подовжній осі хрестоподібного вала чотири штанги (периферійні штанги) із клиновими поверхнями і сектори з ВІДПОВІДНИМИ клиновими поверхнями При цьому одні КІНЦІ периферійних штанг прикріплені до диска, а ІНШІ КІНЦІ периферійних штанг розміщені в опорах, виконаних у барабані з боку установки привода Працює барабан моталки гарячої штаби, подібно описаному вище в аналогу СО Ю 54223 На відміну від аналога в приведеному рішенні наявність додаткових опор периферійних штанг при обертанні барабана виключає відрив їхніх КІНЦІВ від поверхонь хрестоподібного вала, усуває додаткові згинаючі напруги, що сприяє підвищенню надійності і ДОВГОВІЧНОСТІ барабана моталки гарячої штаби Слід зазначити, що при експлуатації прокатного стану барабан моталки формує рулон за 30-60 секунд і при трьохзмшному графіку роботи устаткування багаторазово приходиться здійснювати стискання і розтискання барабана моталки І в процесі роботи при повторюваних стисканнях і розтисканнях барабана переміщують периферійні штанги по опорних планках, закріпленим на поверхнях хрестоподібного вала відносно останнього, у результаті має місце зношування поверхонь тертя з утворенням зазору поміж ними У межах виниклого зазору периферійні штанги опускаються у радіальному напрямку При цьому КІНЦІ штанг, прикріплені до диска, мають можливість радіального переміщення у межах передбачених технологічних зазорів, а КІНЦІ штанг, розташовані в додаткових опорах, не мають можливості радіального переміщення через відсутність достатніх технологічних зазорів, що призводить до защемлення КІНЦІВ штанг, до виникнення згинаючих зусиль у штангах на ділянках, розташованих біля додаткових опор, причому, згинаючі зусилля будуть зростати по міру зношування планок, що сприяє зниженню ДОВГОВІЧНОСТІ і надійності периферійних штанг і барабана моталки в цілому Таким чином, недоліком прототипу є незадовільна ДОВГОВІЧНІСТЬ І надійність барабана моталки гарячої штаби До основи винаходу поставлена задача створення барабана моталки гарячої штаби, що має високу ДОВГОВІЧНІСТЬ і надійність Поставлена задача вирішується за рахунок технічного результату, який полягає в забезпеченні можливості переміщення в радіальному напрямку КІНЦІВ периферійних штанг, розміщених у додаткових опорах, у ВІДПОВІДНОСТІ З переміщенням протилежних їхніх КІНЦІВ, закріплених у диску Для досягнення вищевказаного технічного результату барабан моталки гарячої штаби, що містить порожнистий хрестоподібний вал з розміщеною в його порожнині приводною штангою, кінець якої прикріплений до диска, і розташовані паралельно подовжній осі хрестоподібного вала периферійні штанги, одні КІНЦІ яких прикріплені до диска, а ІНШІ - розміщені в опорах, ВІДПОВІДНО до винаходу, постачений додатковими засобами фіксації штанг, а в хрестоподібному валу виконані отвори у напрямках, перпендикулярних подовжній осі, а на кінцях штанг, розміщених в опорах, виготовлені відкриті пази, виконані з можливістю забезпечення з'єднання хрестоподібного вала і периферійних штанг за допомогою додаткових засобів фіксації У результаті порівняльного аналізу пропонованого рішення з прототипом встановлено, що вони мають наступні загальні ознаки - порожнистий хрестоподібний вал, - приводна штанга, розміщена в порожнині хрестоподібного вала, - з'єднання кінця вала з диском, - прикріплення периферійних штанг одними кінцями до диску і розміщення інших їхніх КІНЦІВ в опорах, і ВІДМІННІ ознаки - додаткові засоби фіксації штанг, - виконання у хрестоподібному валу отворів у напрямках, перпендикулярних його подовжній осі, - виготовлення на кінцях штанг, розміщених в опорах, відкритих пазів з можливістю забезпечення з'єднання хрестоподібного вала і периферійних штанг додатковими засобами фіксації Таким чином, запропонована конструкція барабана моталки гарячої штаби має нові елементи, зв'язки і форму виконання конструктивних елементів Між ВІДМІННИМИ ознаками і технічним результатом, що досягається, існує причиннонаслідковий зв'язок Завдяки тому, що барабан моталки гарячої штаби оснащений додатковими засобами фіксації штанг, а в хрестоподібному валу виконані отвори в напрямках, перпендикулярних подовжній його осі і на кінцях штанг, розміщених в опорах, виготовлені відкриті пази, виконані з можливістю забезпечення з'єднання хрестоподібного вала і периферійних штанг за допомогою додаткових засобів фіксації, стало можливим забезпечити умови для переміщення в радіальному напрямку обох КІНЦІВ периферійних штанг на однакові величини у межах зазорів, що виникають у результаті зношення поверхонь тертя периферійних штанг і опорних планок хрестоподібного вала Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне на фіг 1 - поздовжній розріз барабана моталки гарячої штаби, на фіг 2 - перетин А - А по фіг 1, на фіг 3 - місто Б по фіг 1 Барабан моталки гарячої штаби містить порожнистий хрестоподібний вал 1 У внутрішній порожнині вала 1 розташована привідна штанга 2 Кінець штанги 2 прикріплений до диска З Паралельно подовжній осі вала 1 у западинах, утворених хрестоподібними виступами, розташовані периферійні штанги 4, одні КІНЦІ ЯКИХ приєднані до диска 3, а ІНШІ - розміщені в опорах 5 У хрестоподібному валу 1 перпендикулярно його подовжній осі виконано отвори «В», у яких розташовані засоби фіксації 6 Вид і форма виконання засобів фіксації для рішення поставленої задачі істотного значення не мають і можуть бути виконані, наприклад, у вигляді осі з кінцевими шайбами, розміщеними з двох и сторін, і прикріпленими до неї за допомогою нарізних сполучень Віддано перевагу виконанню засобів фіксації у вигляді шпильок 7, втулок 8, шайб 9 і гайок 10, як більш надійному в експлуатації На вільних кінцях кожної периферійної штанги 4 виконано відкриті пази «Г», виготовлені із шириною, що перевищує діаметр втулок 8, що розміщуються в них Навколо хрестоподібного 54223 вала 1 розташовані сектори 11 із клиновими поверхнями, призначеними для взаємодії з клиновими поверхнями периферійних штанг 4 Периферійні штанги 4 встановлені на опорних планках 12, прикріплених до хрестоподібного вала 1 Ширина паза «Г» гарантовано більше величини зношення опорних планок 12 Працює барабан моталки гарячої штаби наступним чином Після намотування штаби барабан моталки стискується за рахунок переміщення привідної штанги 2 вправо з диском 3 і приєднаними до нього периферійними штангами 4, які переміщуються по опорних планках 12 вала 1, при цьому клинові поверхні секторів 11 сковзають по ВІДПОВІДНИХ клинових поверхнях периферійних штанг 4 і сектори зміщаються до центра барабана, зменшуючи його діаметр При цьому відкриті пази «Г» периферійних штанг 4 забезпечують переміщення їх у осьовому напрямку Намотування штаби виконується на розтиснутий барабан Для цього переміщують Фіг.2 приводну штангу 2 вліво з диском 3 і периферійними штангами 4, які перемішуються по опорних планках 12 хрестоподібного вала 1, а їхні клинові поверхні сковзають по клинових поверхнях секторів, видаляючи сектора від центра барабана При зношуванні контактних поверхонь опорних планок 12 і периферійних штанг 4, КІНЦІ периферійних штанг, розташовані в опорах 5 опускаються у радіальному напрямку в межах зазорів, що мають місце, поміж поверхнями відкритих пазів «Г» і втулками 8 засобів фіксації 6, а ІНШІ КІНЦІ периферійних штанг, прикріплені до диска 3, перемішуються на ту ж величину в технологічних отворах диска 3, що і КІНЦІ штанг у згаданих опорах 5, тобто виключаються перекоси і защемлення в опорах периферійних штанг З усього вищевикладеного видно, що запропонована конструкція виконання барабана моталки дозволяє здійснювати зведення і розведення барабана без прекосів його елементів, що підвищує ДОВГОВІЧНІСТЬ і надійність барабана моталки 54223 Б Фіг.З TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
