Спосіб автоматичного регулювання параметрів мікроклімату в пташнику

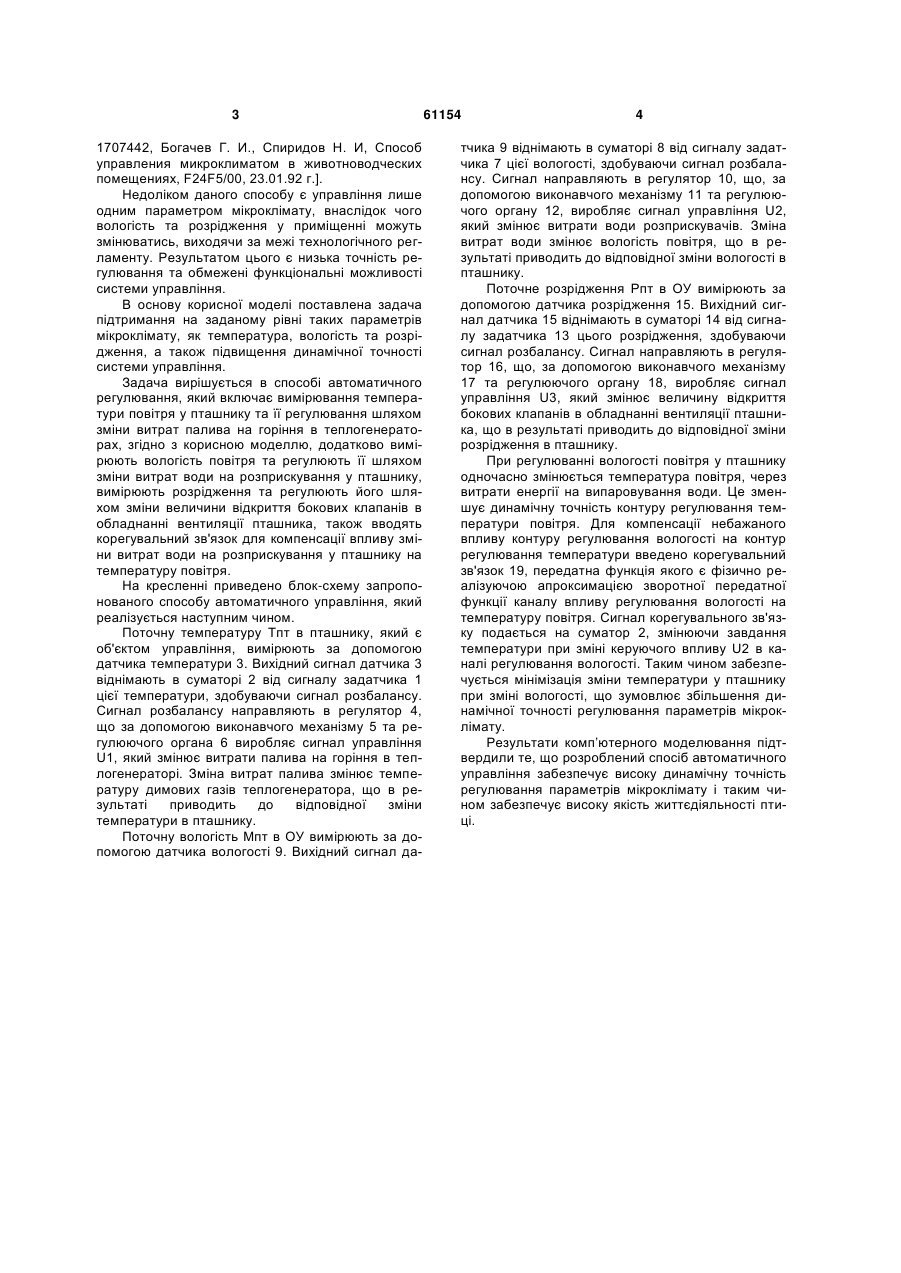

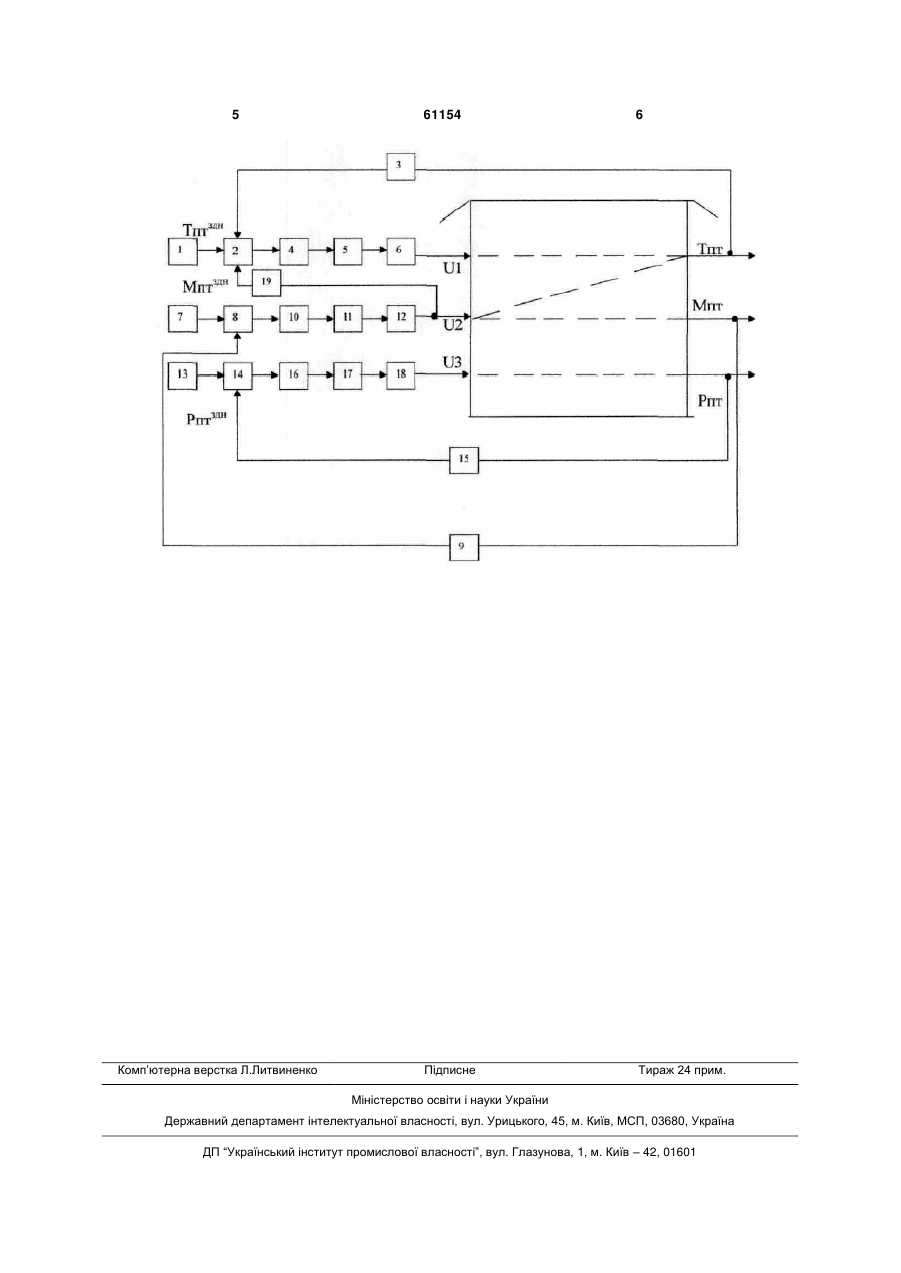

Спосіб регулювання параметрів мікроклімату в пташнику, який включає вимірювання температури повітря у пташнику та її регулювання шляхом 3 1707442, Богачев Г. И., Спиридов Н. И, Способ управления микроклиматом в животноводческих помещениях, F24F5/00, 23.01.92 г.]. Недоліком даного способу є управління лише одним параметром мікроклімату, внаслідок чого вологість та розрідження у приміщенні можуть змінюватись, виходячи за межі технологічного регламенту. Результатом цього є низька точність регулювання та обмежені функціональні можливості системи управління. В основу корисної моделі поставлена задача підтримання на заданому рівні таких параметрів мікроклімату, як температура, вологість та розрідження, а також підвищення динамічної точності системи управління. Задача вирішується в способі автоматичного регулювання, який включає вимірювання температури повітря у пташнику та її регулювання шляхом зміни витрат палива на горіння в теплогенераторах, згідно з корисною моделлю, додатково вимірюють вологість повітря та регулюють її шляхом зміни витрат води на розприскування у пташнику, вимірюють розрідження та регулюють його шляхом зміни величини відкриття бокових клапанів в обладнанні вентиляції пташника, також вводять корегувальний зв'язок для компенсації впливу зміни витрат води на розприскування у пташнику на температуру повітря. На кресленні приведено блок-схему запропонованого способу автоматичного управління, який реалізується наступним чином. Поточну температуру Тпт в пташнику, який є об'єктом управління, вимірюють за допомогою датчика температури 3. Вихідний сигнал датчика 3 віднімають в суматорі 2 від сигналу задатчика 1 цієї температури, здобуваючи сигнал розбалансу. Сигнал розбалансу направляють в регулятор 4, що за допомогою виконавчого механізму 5 та регулюючого органа 6 виробляє сигнал управління U1, який змінює витрати палива на горіння в теплогенераторі. Зміна витрат палива змінює температуру димових газів теплогенератора, що в результаті приводить до відповідної зміни температури в пташнику. Поточну вологість Мпт в ОУ вимірюють за допомогою датчика вологості 9. Вихідний сигнал да 61154 4 тчика 9 віднімають в суматорі 8 від сигналу задатчика 7 цієї вологості, здобуваючи сигнал розбалансу. Сигнал направляють в регулятор 10, що, за допомогою виконавчого механізму 11 та регулюючого органу 12, виробляє сигнал управління U2, який змінює витрати води розприскувачів. Зміна витрат води змінює вологість повітря, що в результаті приводить до відповідної зміни вологості в пташнику. Поточне розрідження Рпт в ОУ вимірюють за допомогою датчика розрідження 15. Вихідний сигнал датчика 15 віднімають в суматорі 14 від сигналу задатчика 13 цього розрідження, здобуваючи сигнал розбалансу. Сигнал направляють в регулятор 16, що, за допомогою виконавчого механізму 17 та регулюючого органу 18, виробляє сигнал управління U3, який змінює величину відкриття бокових клапанів в обладнанні вентиляції пташника, що в результаті приводить до відповідної зміни розрідження в пташнику. При регулюванні вологості повітря у пташнику одночасно змінюється температура повітря, через витрати енергії на випаровування води. Це зменшує динамічну точність контуру регулювання температури повітря. Для компенсації небажаного впливу контуру регулювання вологості на контур регулювання температури введено корегувальний зв'язок 19, передатна функція якого є фізично реалізуючою апроксимацією зворотної передатної функції каналу впливу регулювання вологості на температуру повітря. Сигнал корегувального зв'язку подається на суматор 2, змінюючи завдання температури при зміні керуючого впливу U2 в каналі регулювання вологості. Таким чином забезпечується мінімізація зміни температури у пташнику при зміні вологості, що зумовлює збільшення динамічної точності регулювання параметрів мікроклімату. Результати комп’ютерного моделювання підтвердили те, що розроблений спосіб автоматичного управління забезпечує високу динамічну точність регулювання параметрів мікроклімату і таким чином забезпечує високу якість життєдіяльності птиці. 5 Комп’ютерна верстка Л.Литвиненко 61154 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
