Вібраційний грохот

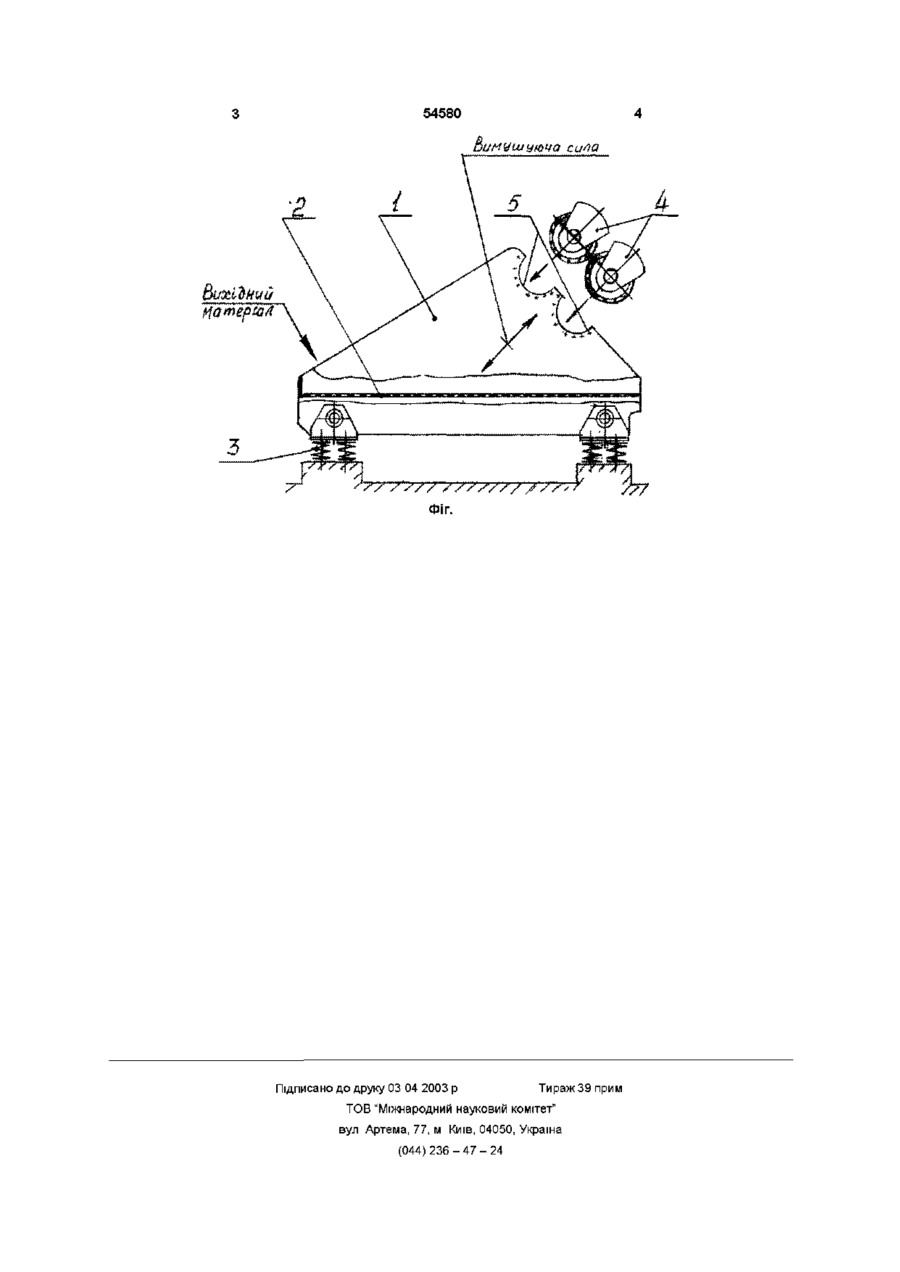

Вібраційний грохот, що містить короб з ситами, встановленими на пружні опори, та інерційний віброзбудник, що розташований в боковинах короба, який відрізняється тим, що віброзбудник розташований на периферії боковин в вирізах у формі півкола Винахід відноситься до пристроїв розподілення сипких матеріалів за крупністю на сухих та мокрих процесах і може бути використаний в гірничорудній та металургійній промисловостях, в промисловості будівельних матеріалів та інших галузях Відомий вібраційний грохот, що вміщує короб з ситами, встановлений на пружні опори, та інерційний віброзбудник, який монтується над коробом на спеціальних опорних площадках («Оборудование и аппаратура для обогатительных фабрик» (каталог), МУП СССР, ЦНИЭИуголь, М , 1989, стр 17 22) Цей грохот має невисоку надійність кріплення віброзбудника та підвищену металомісткість тому, що віброзбудник потребує наявності масивних опорних площадок з кріпленням за допомогою болтів або шпильок, які працюють на розтягування-ти с к Найбільш близьким за технічною суттю до такого, що заявляється, є вібраційний грохот, що вміщує короб з ситами, встановлений на пружні опори, та інерційний віброзбудник, який монтується в отворах боковин («Оборудование и аппаратура для обогатительных фабрик» (каталог), МУП СССР, ЦНИЭИуголь, М , 1989, стр 31 - 34) Недоліком цього грохоту є недостатня ремон топридатність тому, що утруднений монтаж і демонтаж віброзбудника із-за потреби його часткового розбирання та наявності додаткової площі для виймання його з отворів боковин під час монтажу та демонтажу Мета винаходу - підвищення ремонтопридатності грохота Поставлена мета досягається тим, що віброзбудник розташовується на периферії боковин в вирізах у формі напівкола На фігурі зображений вібраційний грохот з одним з можливих варіантів виконання Грохот вміщує короб 1 з ситами 2, встановлений на пружні опори 3, та інерційний віброзбудник 4 Віброзбудник 4 розташовується у боковинах в вирізах 5 у формі напівкола Грохот працює наступним чином Змушуюча сила від віброзбудника 4 передається коробу 1 грохота за допомогою сил тертя При цьому монтаж та демонтаж віброзбудника здійснюються без його розбирання і вони не потребують додаткової площі для виконання цих робіт Таким чином досягається підвищення ремонтопридатності грохота Застосування такого грохоту забезпечує зниження експлуатаційних витрат (24)17 03 2003 (46) 17 03 2003, Бюл № 3, 2003 р (72) Чумак Вячеслав Федорович, Єфремов Юрій Іванович, Уманець Олександр Сергійович, Кпочко Георгій Петрович, Кофанов Олександр Сергійович (73) ДЕРЖАВНИЙ ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ЗБАГАЧУВАЛЬНОГО УСТАТКУВАННЯ "ДІПРОМАШВУГЛЕЗБАГАЧЕННЯ" (56) "Обоудование и аппаратура для обогатитель О о 00 ю ю 54580 4 Вимушуюча сила Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
