Робочий орган траншеєкопальної машини

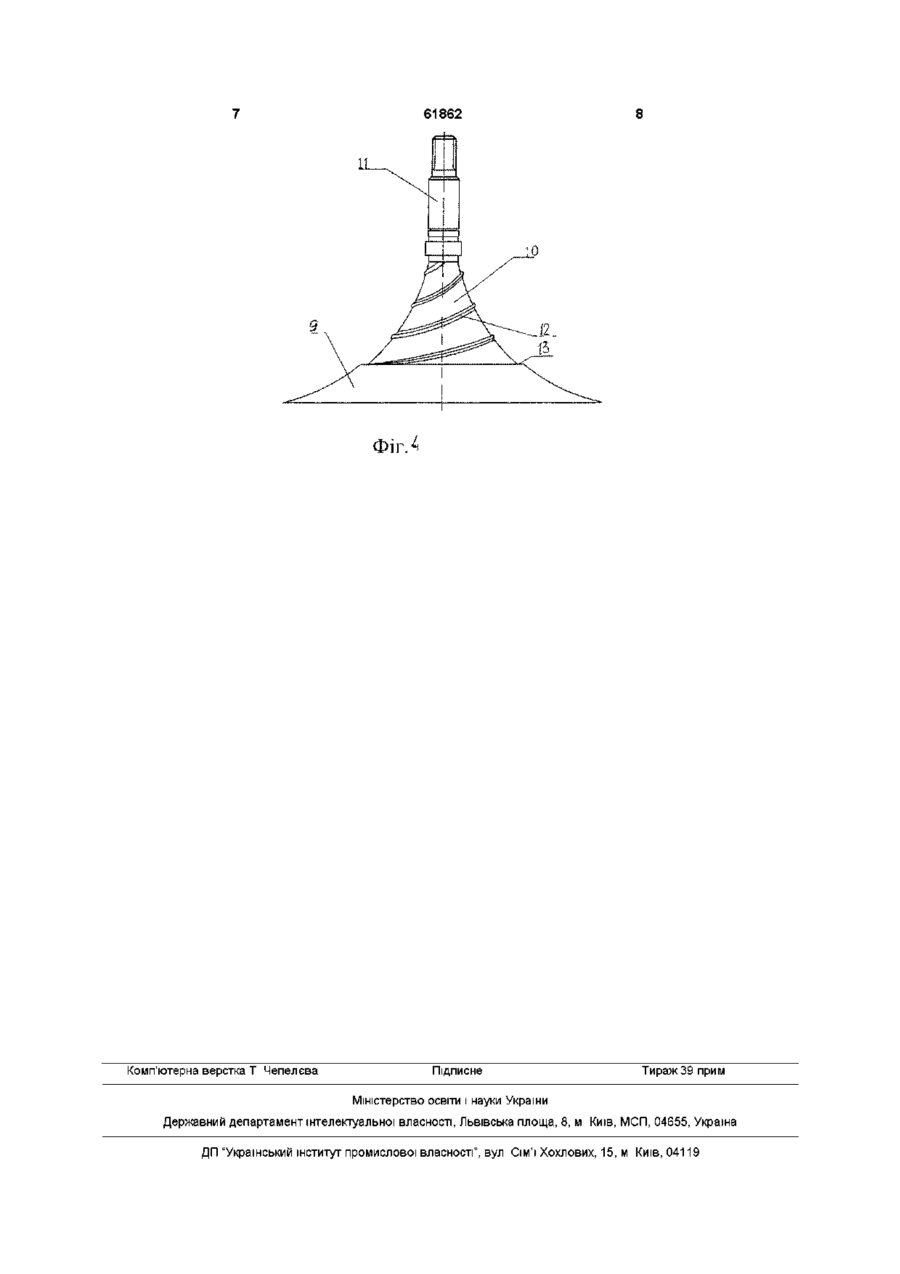

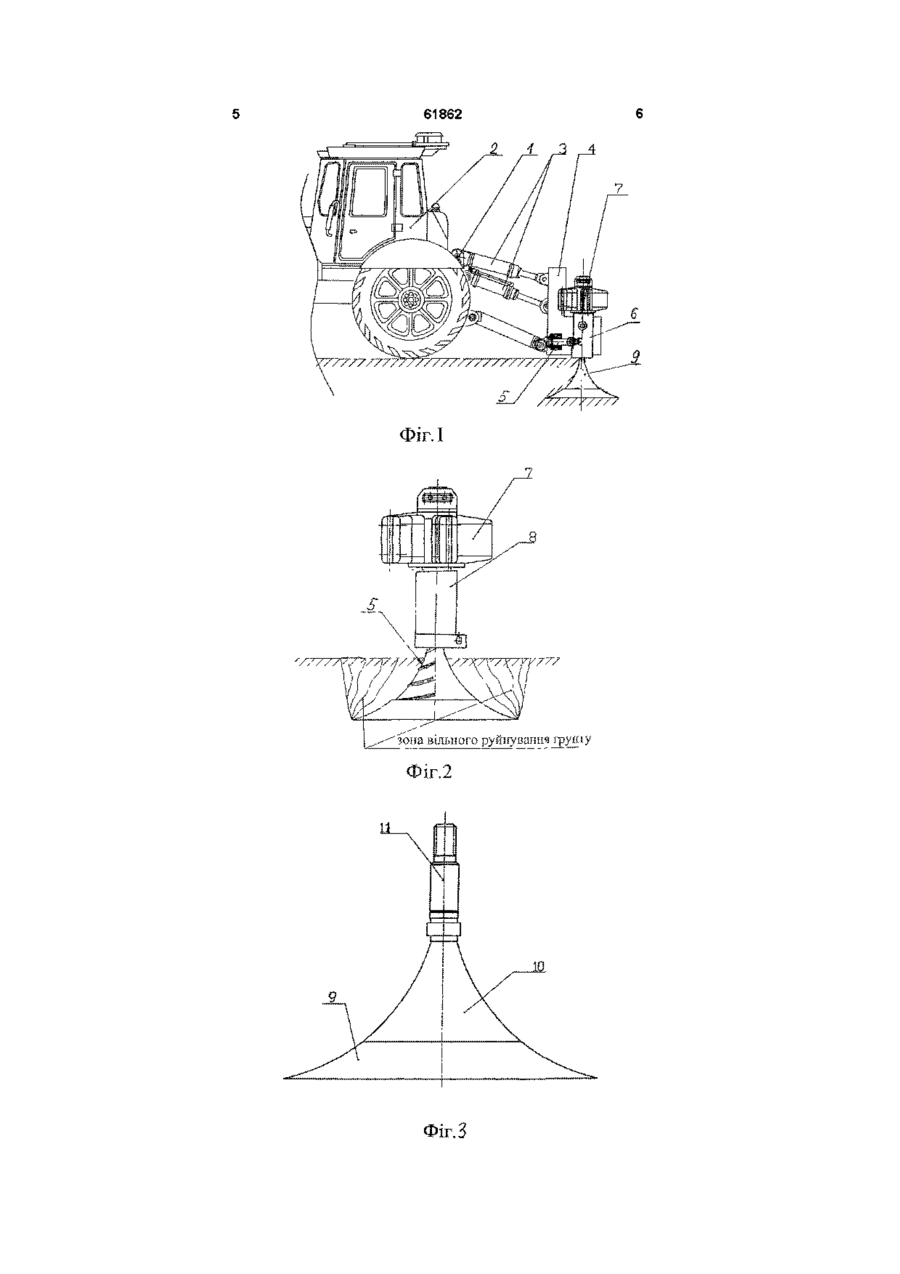

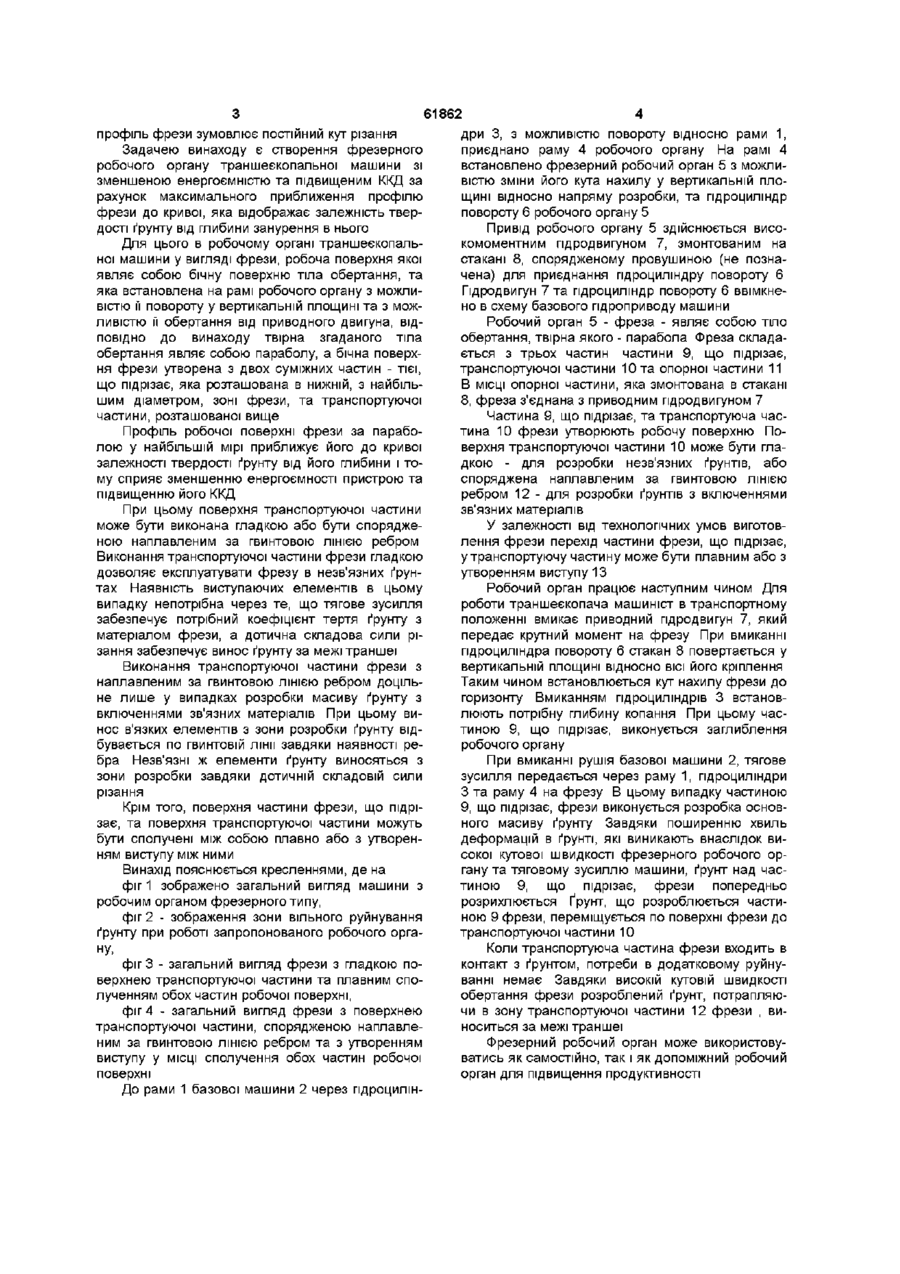

1 Робочий орган траншеєкопальної машини у вигляді фрези, робоча поверхня якої являє собою бічну поверхню тіла обертання та яка встановлена на рамі робочого органа з можливістю и повороту у вертикальній площині та з можливістю и обертання від привідного двигуна , який відрізняється тим, що твірна тіла обертання являє собою параболу, а бічна поверхня фрези утворена з двох су міжних частин - тієї, що підрізає, яка розташована в нижній, з найбільшим діаметром, зоні фрези, та транспортуючої частини, розташованої вище 2 Робочий орган за п 1, який відрізняється тим, що поверхня транспортуючої частини виконана гладкою 3 Робочий орган за п 1, який відрізняється тим, що поверхня транспортуючої частини оснащена наплавленим за гвинтовою ЛІНІЄЮ ребром 4 Робочий орган за будь-яким з пп 1-3, який відрізняється тим, що поверхня частини фрези, що підрізає, та поверхня транспортуючої частини сполучені між собою плавно 5 Робочий орган за будь-яким з пп 1-3, який відрізняється тим, що в МІСЦІ сполучення поверхні частини фрези, що підрізає, та поверхні транспортуючої частини утворено виступ Винахід відноситься до землерийних машин з робочими органами безперервної дії При відриванні траншей, а також при плануванні дна траншеї землерийними машинами основною вимогою є низька енергоємність та висока питома продуктивність розробки масиву ґрунту Однією З ОСНОВНИХ проблем при проектуванні нового робочого обладнання є те, що геометрія робочого органу повинна максимально повно реалізовувати навантаження, отримане від силової установки та тяги базової машини Відомий робочий орган траншеєкопальної машини, в якому задача зменшення енергоємності розробки масиву ґрунту вирішується шляхом встановлення на базову установку роторного робочого органу поперечного копання з периферійно встановленими допоміжними гвинтовими робочими органами (патент України №42386 А, кп E02F5/30, публ 15 10 01) В цьому пристрої зменшення енергоємності розробки досягається шляхом використання модульного встановлення ріжучих елементів на робочому органі а також використання позитивного явища поширення хвиль деформацій в розроблюваному середовищі користання робочого органу роторного типу для планування дна траншеї Найбільш близьким до запропонованого за технічною суттю та ознаками є фрезерний робочий орган траншеєкопальної машини, який містить раму робочого органу, закріплену до рами машини, та фрезу, робоча поверхня якої являє собою конусну поверхню, на якій по концентричним колам різного діаметру розташовані різальнометальні виступи Фреза встановлена на рамі робочого органу з можливістю її обертання від приводного двигуна Занурення фрези у ґрунт здійснюється за рахунок и повороту у вертикальній площині разом з рамою робочого органу за допомогою гідроциліндру (патент України №44563А, кл E02F5/08, публ 15 02 02) Недоліком цього рішення є неможливість ви При використанні цього робочого органу позитивними факторами є модульне розміщення різально-метальних виступів, динамічність робочого органу і, як наслідок, використання позитивного ефекту поширення хвиль деформацій в розроблюваному ґрунті До того ж, такий робочий орган можливо використовувати як для розробки масиву ґрунту, так і для планування дна траншеї Недоліком цього рішення є те, що конусний (О 00 (О 61862 профіль фрези зумовлює постійний кут різання дри 3, з можливістю повороту відносно рами 1, приєднано раму 4 робочого органу На рамі 4 Задачею винаходу є створення фрезерного встановлено фрезерний робочий орган 5 з можлиробочого органу траншеєкопальної машини зі вістю зміни його кута нахилу у вертикальній плозменшеною енергоємністю та підвищеним ККД за щині відносно напряму розробки, та гідроциліндр рахунок максимального приближения профілю повороту 6 робочого органу 5 фрези до кривої, яка відображає залежність твердості ґрунту від глибини занурення в нього Привід робочого органу 5 здійснюється висоДля цього в робочому органі траншеєкопалькомоментним пдродвигуном 7, змонтованим на ної машини у вигляді фрези, робоча поверхня якої стакані 8, спорядженому провушиною (не познаявляє собою бічну поверхню тіла обертання, та чена) для приєднання гідроциліндру повороту 6 яка встановлена на рамі робочого органу з можлиГідродвигун 7 та гідроциліндр повороту 6 ввімкневістю її повороту у вертикальній площині та з можно в схему базового пдроприводу машини ливістю її обертання від приводного двигуна, ВІДРобочий орган 5 - фреза - являє собою тіло ПОВІДНО до винаходу твірна згаданого тіла обертання, твірна якого - парабола Фреза складаобертання являє собою параболу, а бічна поверхється з трьох частин частини 9, що підрізає, ня фрези утворена з двох суміжних частин - тієї, транспортуючої частини 10 та опорної частини 11 що підрізає, яка розташована в нижній, з найбільВ МІСЦІ опорної частини, яка змонтована в стакані шим діаметром, зоні фрези, та транспортуючої 8, фреза з'єднана з приводним пдродвигуном 7 частини, розташованої вище Частина 9, що підрізає, та транспортуюча часПрофіль робочої поверхні фрези за паработина 10 фрези утворюють робочу поверхню Полою у найбільшій мірі приближує його до кривої верхня транспортуючої частини 10 може бути глазалежності твердості ґрунту від його глибини і тодкою - для розробки незв'язних ґрунтів, або му сприяє зменшенню енергоємності пристрою та споряджена наплавленим за гвинтовою ЛІНІЄЮ підвищенню його ККД ребром 12 - для розробки ґрунтів з включеннями зв'язних матеріалів При цьому поверхня транспортуючої частини може бути виконана гладкою або бути споряджеУ залежності від технологічних умов виготовною наплавленим за гвинтовою ЛІНІЄЮ ребром лення фрези перехід частини фрези, що підрізає, Виконання транспортуючої частини фрези гладкою у транспортуючу частину може бути плавним або з дозволяє експлуатувати фрезу в незв'язних ґрунутворенням виступу 13 тах Наявність виступаючих елементів в цьому Робочий орган працює наступним чином Для випадку непотрібна через те, що тягове зусилля роботи траншеєкопача машиніст в транспортному забезпечує потрібний коефіцієнт тертя ґрунту з положенні вмикає приводний гідродвигун 7, який матеріалом фрези, а дотична складова сили ріпередає крутний момент на фрезу При вмиканні зання забезпечує винос ґрунту за межі траншеї гідроциліндра повороту 6 стакан 8 повертається у вертикальній площині відносно ВІСІ ЙОГО кріплення Виконання транспортуючої частини фрези з Таким чином встановлюється кут нахилу фрези до наплавленим за гвинтовою ЛІНІЄЮ ребром доцільгоризонту Вмиканням гідроциліндрів 3 встановне лише у випадках розробки масиву ґрунту з люють потрібну глибину копання При цьому часвключеннями зв'язних матеріалів При цьому витиною 9, що підрізає, виконується заглиблення нос в'язких елементів з зони розробки ґрунту відробочого органу бувається по гвинтовій лінії завдяки наявності ребра Незв'язні ж елементи ґрунту виносяться з При вмиканні рушія базової машини 2, тягове зони розробки завдяки дотичній складовій сили зусилля передається через раму 1, гідроциліндри різання З та раму 4 на фрезу В цьому випадку частиною Крім того, поверхня частини фрези, що підрі9, що підрізає, фрези виконується розробка основзає, та поверхня транспортуючої частини можуть ного масиву ґрунту Завдяки поширенню хвиль бути сполучені між собою плавно або з утворендеформацій в ґрунті, які виникають внаслідок виням виступу між ними сокої кутової швидкості фрезерного робочого органу та тяговому зусиллю машини, ґрунт над часВинахід пояснюється кресленнями, де на тиною 9, що підрізає, фрези попередньо фіг 1 зображено загальний вигляд машини з розрихлюється Ґрунт, що розроблюється частиробочим органом фрезерного типу, ною 9 фрези, переміщується по поверхні фрези до фіг 2 - зображення зони вільного руйнування транспортуючої частини 10 ґрунту при роботі запропонованого робочого органу, Коли транспортуюча частина фрези входить в контакт з ґрунтом, потреби в додатковому руйнуфіг 3 - загальний вигляд фрези з гладкою пованні немає Завдяки високій кутовій швидкості верхнею транспортуючої частини та плавним спообертання фрези розроблений ґрунт, потрапляюлученням обох частин робочої поверхні, чи в зону транспортуючої частини 12 фрези , вифіг 4 - загальний вигляд фрези з поверхнею носиться за межі траншеї транспортуючої частини, спорядженою наплавленим за гвинтовою ЛІНІЄЮ ребром та з утворенням Фрезерний робочий орган може використовувиступу у МІСЦІ сполучення обох частин робочої ватись як самостійно, так і як допоміжний робочий поверхні орган для підвищення продуктивності До рами 1 базової машини 2 через гідроцилін 61862 ФігЛ зона вільного руйнування гру ги у Фіг.2 Фіг. З 61862 ФІГ. Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
