Спосіб керування трифазним фільтрокомпенсуючим перетворювачем з використанням нейронечіткого регулятора

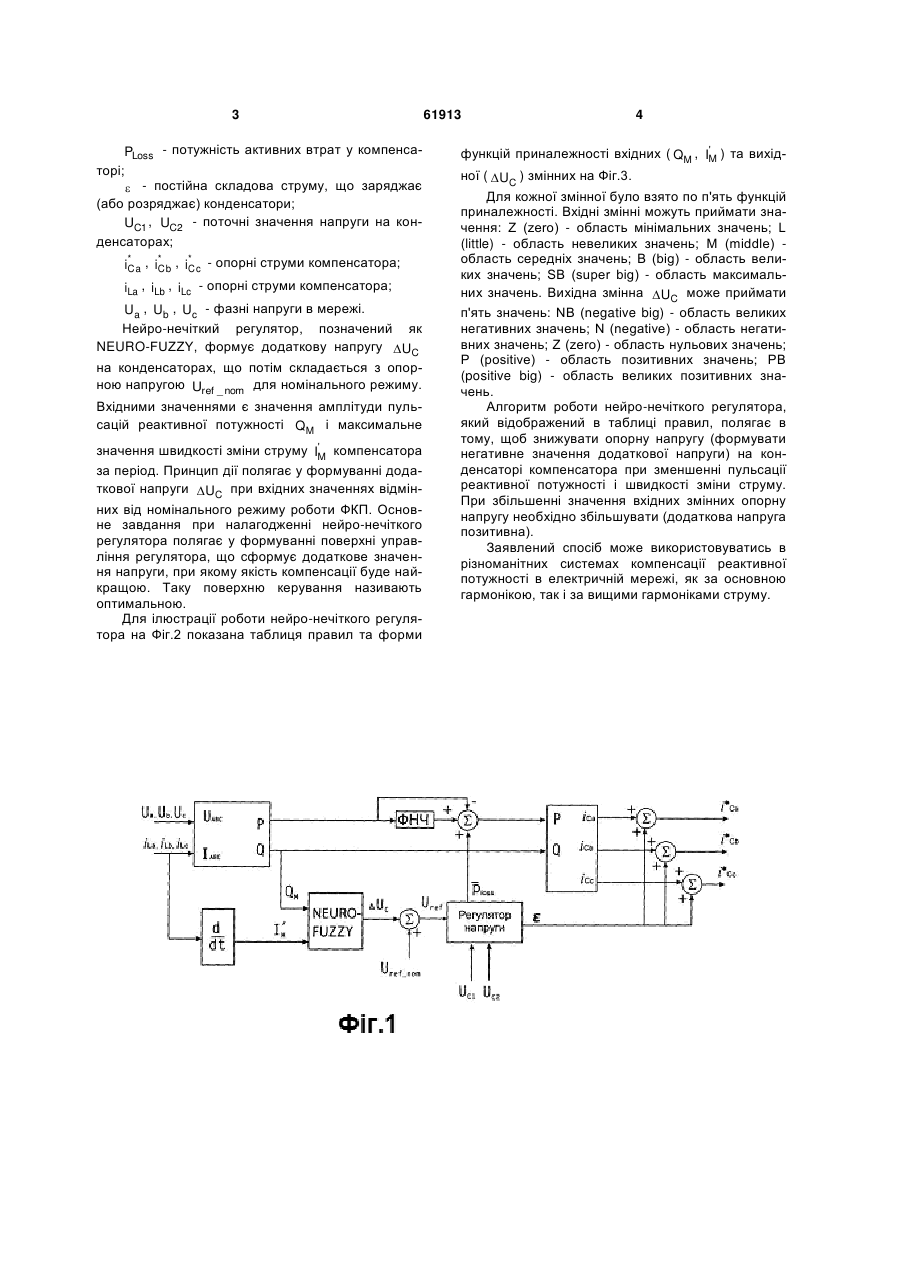

Спосіб керування трифазним фільтрокомпенсуючим перетворювачем з використанням нейронечіткого регулятора, який відрізняється тим, що в процесі керування нейронечіткий регулятор відслідковує зміни струму в навантаженні і змінює значення напруги на конденсаторах компенсатора. (19) (21) u201009780 (22) 06.08.2010 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ІВАНЕЦЬ СЕРГІЙ АНАТОЛІЙОВИЧ, ГУСЕВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) ІВАНЕЦЬ СЕРГІЙ АНАТОЛІЙОВИЧ, ГУСЕВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ 3 PLoss - потужність активних втрат у компенсаторі;  - постійна складова струму, що заряджає (або розряджає) конденсатори; UC1 , UC2 - поточні значення напруги на конденсаторах; * * * iCa , iCb , iCc - опорні струми компенсатора; iLa , iLb , iLc - опорні струми компенсатора; Ua , Ub , Uc - фазні напруги в мережі. Нейро-нечіткий регулятор, позначений як NEURO-FUZZY, формує додаткову напругу UC на конденсаторах, що потім складається з опорною напругою Uref _ nom для номінального режиму. Вхідними значеннями є значення амплітуди пульсацій реактивної потужності QM і максимальне ' значення швидкості зміни струму IM компенсатора за період. Принцип дії полягає у формуванні додаткової напруги UC при вхідних значеннях відмінних від номінального режиму роботи ФКП. Основне завдання при налагодженні нейро-нечіткого регулятора полягає у формуванні поверхні управління регулятора, що сформує додаткове значення напруги, при якому якість компенсації буде найкращою. Таку поверхню керування називають оптимальною. Для ілюстрації роботи нейро-нечіткого регулятора на Фіг.2 показана таблиця правил та форми 61913 4 ' функцій приналежності вхідних ( QM , IM ) та вихід ної ( UC ) змінних на Фіг.3. Для кожної змінної було взято по п'ять функцій приналежності. Вхідні змінні можуть приймати значення: Z (zero) - область мінімальних значень; L (little) - область невеликих значень; М (middle) область середніх значень; В (big) - область великих значень; SB (super big) - область максимальних значень. Вихідна змінна UC може приймати п'ять значень: NB (negative big) - область великих негативних значень; N (negative) - область негативних значень; Z (zero) - область нульових значень; Р (positive) - область позитивних значень; РВ (positive big) - область великих позитивних значень. Алгоритм роботи нейро-нечіткого регулятора, який відображений в таблиці правил, полягає в тому, щоб знижувати опорну напругу (формувати негативне значення додаткової напруги) на конденсаторі компенсатора при зменшенні пульсації реактивної потужності і швидкості зміни струму. При збільшенні значення вхідних змінних опорну напругу необхідно збільшувати (додаткова напруга позитивна). Заявлений спосіб може використовуватись в різноманітних системах компенсації реактивної потужності в електричній мережі, як за основною гармонікою, так і за вищими гармоніками струму. 5 Комп’ютерна верстка А. Рябко 61913 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
