Пристрій для визначення часу проникнення агресивних рідин крізь спеціальні метеріали при впливі на них деформації розтягування

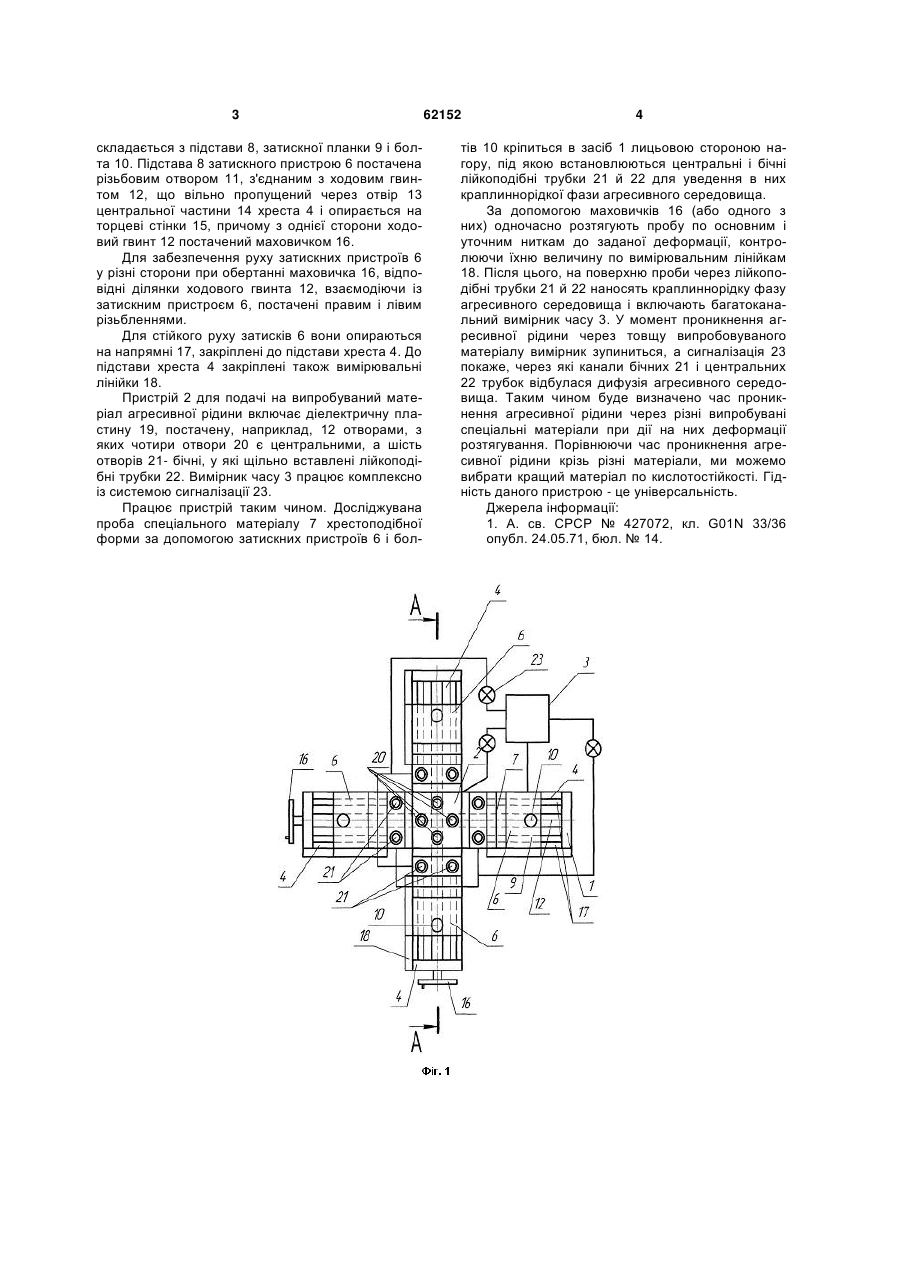

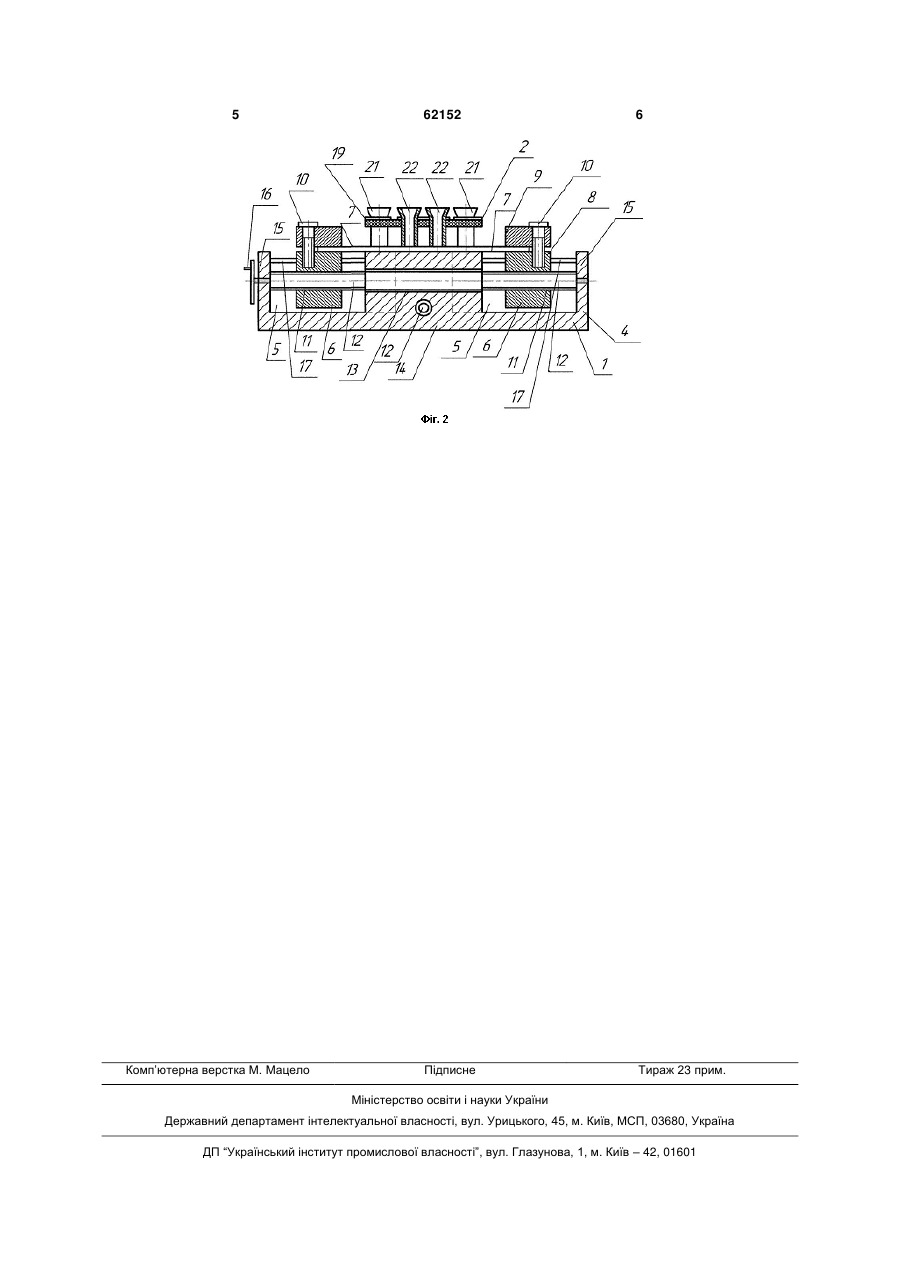

1. Пристрій для визначення часу проникнення агресивних рідин крізь спеціальні матеріали при впливі на них деформації розтягування, що включає засіб для закріплення досліджуваного матеріалу і подачі на матеріал агресивних рідин, вимір 3 складається з підстави 8, затискної планки 9 і болта 10. Підстава 8 затискного пристрою 6 постачена різьбовим отвором 11, з'єднаним з ходовим гвинтом 12, що вільно пропущений через отвір 13 центральної частини 14 хреста 4 і опирається на торцеві стінки 15, причому з однієї сторони ходовий гвинт 12 постачений маховичком 16. Для забезпечення руху затискних пристроїв 6 у різні сторони при обертанні маховичка 16, відповідні ділянки ходового гвинта 12, взаємодіючи із затискним пристроєм 6, постачені правим і лівим різьбленнями. Для стійкого руху затисків 6 вони опираються на напрямні 17, закріплені до підстави хреста 4. До підстави хреста 4 закріплені також вимірювальні лінійки 18. Пристрій 2 для подачі на випробуваний матеріал агресивної рідини включає діелектричну пластину 19, постачену, наприклад, 12 отворами, з яких чотири отвори 20 є центральними, а шість отворів 21- бічні, у які щільно вставлені лійкоподібні трубки 22. Вимірник часу 3 працює комплексно із системою сигналізації 23. Працює пристрій таким чином. Досліджувана проба спеціального матеріалу 7 хрестоподібної форми за допомогою затискних пристроїв 6 і бол 62152 4 тів 10 кріпиться в засіб 1 лицьовою стороною нагору, під якою встановлюються центральні і бічні лійкоподібні трубки 21 й 22 для уведення в них краплиннорідкої фази агресивного середовища. За допомогою маховичків 16 (або одного з них) одночасно розтягують пробу по основним і уточним ниткам до заданої деформації, контролюючи їхню величину по вимірювальним лінійкам 18. Після цього, на поверхню проби через лійкоподібні трубки 21 й 22 наносять краплиннорідку фазу агресивного середовища і включають багатоканальний вимірник часу 3. У момент проникнення агресивної рідини через товщу випробовуваного матеріалу вимірник зупиниться, а сигналізація 23 покаже, через які канали бічних 21 і центральних 22 трубок відбулася дифузія агресивного середовища. Таким чином буде визначено час проникнення агресивної рідини через різні випробувані спеціальні матеріали при дії на них деформації розтягування. Порівнюючи час проникнення агресивної рідини крізь різні матеріали, ми можемо вибрати кращий матеріал по кислотостійкості. Гідність даного пристрою - це універсальність. Джерела інформації: 1. А. св. СРСР № 427072, кл. G01N 33/36 опубл. 24.05.71, бюл. № 14. 5 Комп’ютерна верстка М. Мацело 62152 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
