Циліндр формуючий розширений папероробної машини

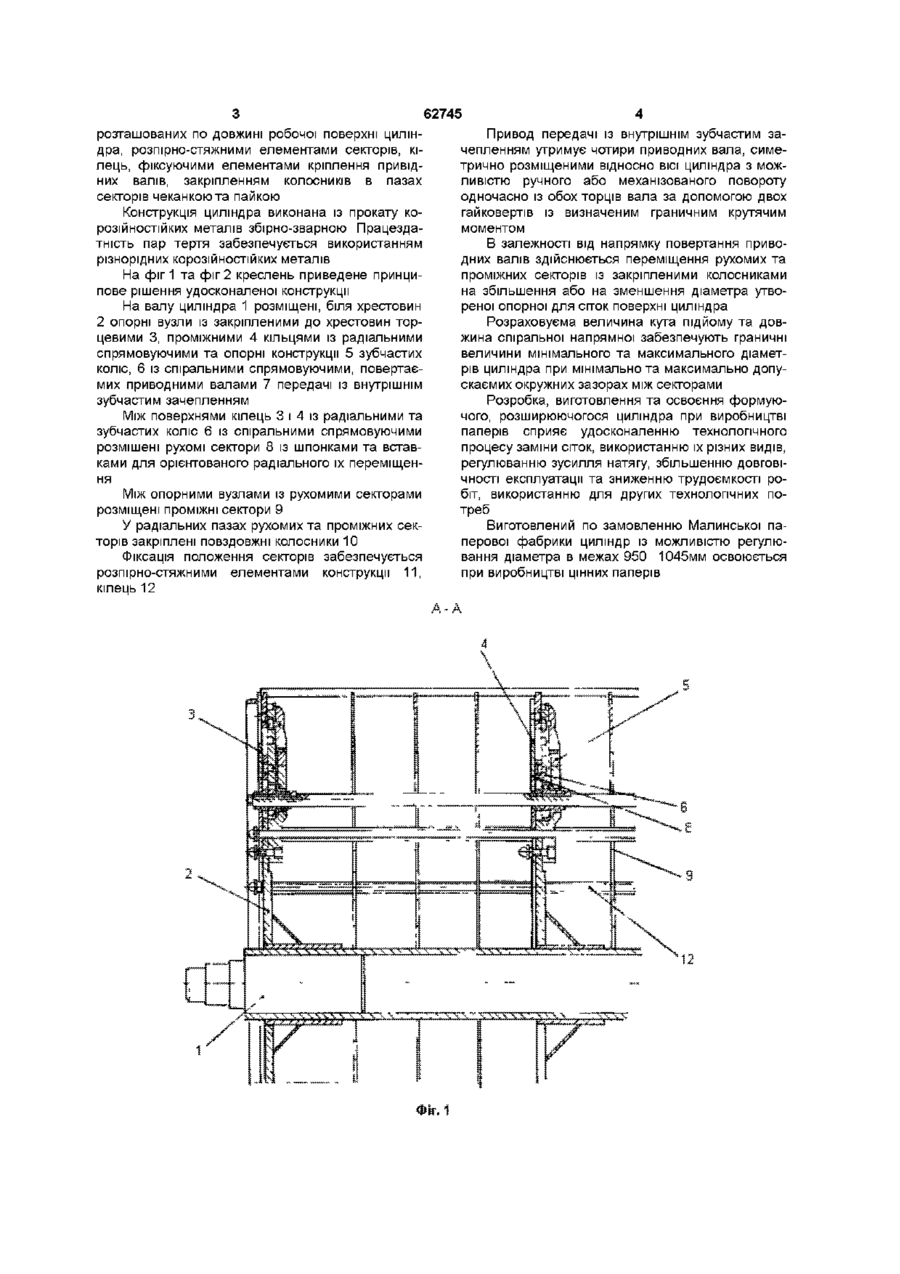

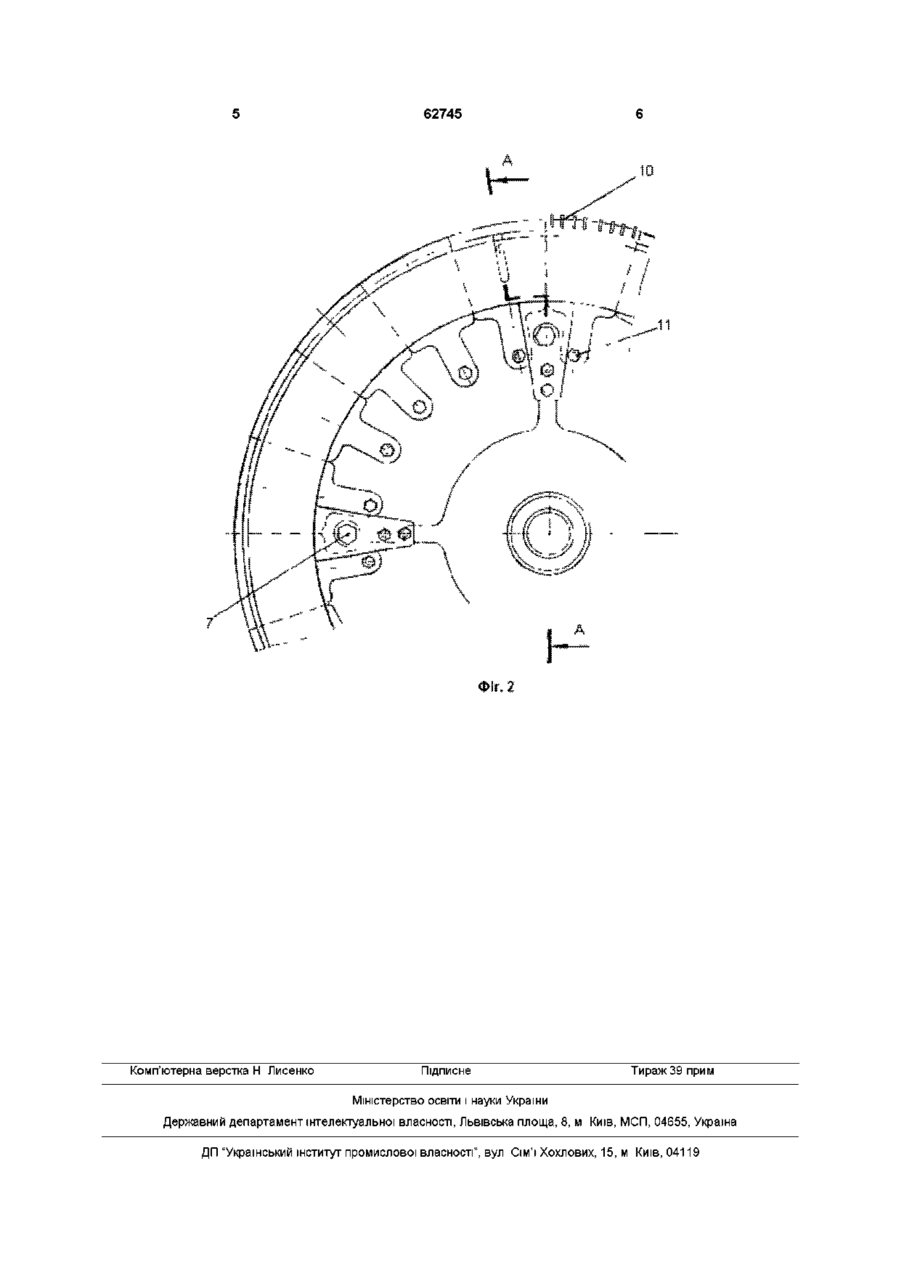

1 Циліндр формуючий розширений папероробної машини, що містить утримуючий вал із хрестовинами, кільця та повздовжні колосники, який відрізняється тим, що колосники кріпляться до радіально-рухомих відносно осі циліндра, в розрахованих межах, секторів, а їх переміщення та оріє нтація забезпечується поворотом губчастих коліс із спіральними напрямними і закріплених до хрестовин кільцями із радіальними напрямними, а повертання зубчастих коліс здійснюється привідними валами передачі із внутрішнім зубчастим зачепленням 2 Циліндр за п 1, який відрізняється тим, що жорсткість циліндра забезпечується опорними вузлами хрестовин, розпірно-стяжними та фіксуючими елементами секторів, кілець, привідних валів, а також з'єднання олосників чеканкою та паянням 3 Циліндр за п 1 та п 2, який відрізняється тим, що конструкція циліндра виконана із прокату корозійностійких металів, а пар тертя - із різнорідних корозійностійких металів Винахід відноситься до папероробного обладнання та може бути використаним в целюлознопаперовій промисловості Формування полотен цінних паперів масою від 65 до 80г/м2 здійснюється на формуючому сітковому циліндру, розміщеному у ванні із прямоточною системою, рециркуляцією, підводом маси через розподільник потоку на швидкості 45-50м/хв для забезпечення оптимальної структури та товщини полотна паперу Волокнисте полотно в результаті зневоднення волокнистої суспензії формується на ЗОВНІШНІЙ профільовані и поверхні сітки, покриваючої поверхню формуючого циліндра Відомий формуючий пристрій круглосіткової папероробної машини, утримуючий перфорований циліндр, обтягнутий сіткою, торцеві вакуумні камери, ванну для подачі волокнистої суспензії та бандажні ущільнення, кожне із яких складається із стяжної стрічки, кільцевої еластичної стрічки, перекриваючої зазор між перфорованим циліндром і торцевою вакуумною камерою, а бандажні ущільнення мають додатково стяжні стрічки, охоплюючи еластичні стрічки над торцевими вакуумними камерами, причому перфорований циліндр має кільцеві канали для подачі води, розміщені під стяжними стрічками Відомий формуючий циліндр, утримуючий вал із опорними хрестовинами та кільцями, до яких закріплені повздовжні колосники, утворюючі циліндричну перфоровану поверхню для покриття сітками (Эйдлин М Я Бумагоделательные и отделочные машины М Изд "Лесная промышленность", 1970г Стр491 492 Прототип) Недоліком відомої конструкції формуючого циліндра є значна трудоємкість технологічної операції заміни, сіток, та регулювання зусилля їх натягу Мета розробки - удосконалення конструкції формуючого циліндра для можливості регулювання діаметра циліндра - опорної базової поверхні для сіток Суттєва різниця удосконаленої конструкції формуючого циліндра полягає в тому, що його опорна базова поверхня складається із симетрично розміщених секторів із закріпленими повздовжніми колосниками, радіально переміщуємих відносно ВІСІ циліндра в розрахованих межах Переміщення та орієнтація секторів забезпечується поворотом зубчастих коліс із спіральними спрямовуючими за допомогою приводних валів передачі із внутрішнім зубчастим зачепленням та закріпленими до хрестовин кільцями із радіальними напрямними Жорсткість циліндра забезпечується торцевими та проміжними опорними вузлами хрестовин, (АС СССР №956677, кл D21F1/60, 1982г) ю (О 62745 розташованих по довжині робочої поверхні циліндра, розпірно-стяжними елементами сеісгорів, кілець, фіксуючими елементами кріплення привідних валів, закріпленням колосників в пазах секторів чеканкою та пайкою Конструкція циліндра виконана із прокату корозійностійких металів збірно-зварною Працездатність пар тертя забезпечується використанням різнорідних корозійностійких металів На фіг 1 та фіг 2 креслень приведене принципове рішення удосконаленої конструкції На валу циліндра 1 розміщені, біля хрестовин 2 опорні вузли із закріпленими до хрестовин торцевими 3, проміжними 4 кільцями із радіальними спрямовуючими та опорні конструкції 5 зубчастих коліс, 6 із спіральними спрямовуючими, повертаємих приводними валами 7 передачі із внутрішнім зубчастим зачепленням Між поверхнями кілець 3 і 4 із радіальними та зубчастих коліс 6 із спіральними спрямовуючими розмішені рухомі сектори 8 із шпонками та вставками для орієнтованого радіального їх переміщення Між опорними вузлами із рухомими секторами розміщені проміжні сектори 9 У радіальних пазах рухомих та проміжних секторів закріплені повздовжні колосники 10 Фіксація положення секторів забезпечується розпірно-стяжними елементами конструкції 11, кілець 12 Привод передачі із внутрішнім зубчастим зачепленням утримує чотири приводних вала, симетрично розміщеними відносно ВІСІ циліндра з можливістю ручного або механізованого повороту одночасно із обох торців вала за допомогою двох гайковертів із визначеним граничним крутячим моментом В залежності від напрямку повертання приводних валів здійснюється переміщення рухомих та проміжних секторів із закріпленими колосниками на збільшення або на зменшення діаметра утвореної опорної для сіток поверхні циліндра Розраховуєма величина кута підйому та довжина спіральної напрямної забезпечують граничні величини мінімального та максимального діаметрів циліндра при мінімально та максимально допускаємих окружних зазорах між секторами Розробка, виготовлення та освоєння формуючого, розширюючогося циліндра при виробництві паперів сприяє удосконаленню технологічного процесу заміни сіток, використанню їх різних видів, регулюванню зусилля натягу, збільшенню ДОВГОВІЧНОСТІ експлуатації та зниженню трудоємкості робіт, використанню для других технологічних потреб Виготовлений по замовленню Малинської паперової фабрики циліндр із можливістю регулювання діаметра в межах 950 1045мм освоюється при виробництві цінних паперів 62745 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
