Притискний циліндр листової друкарської машини

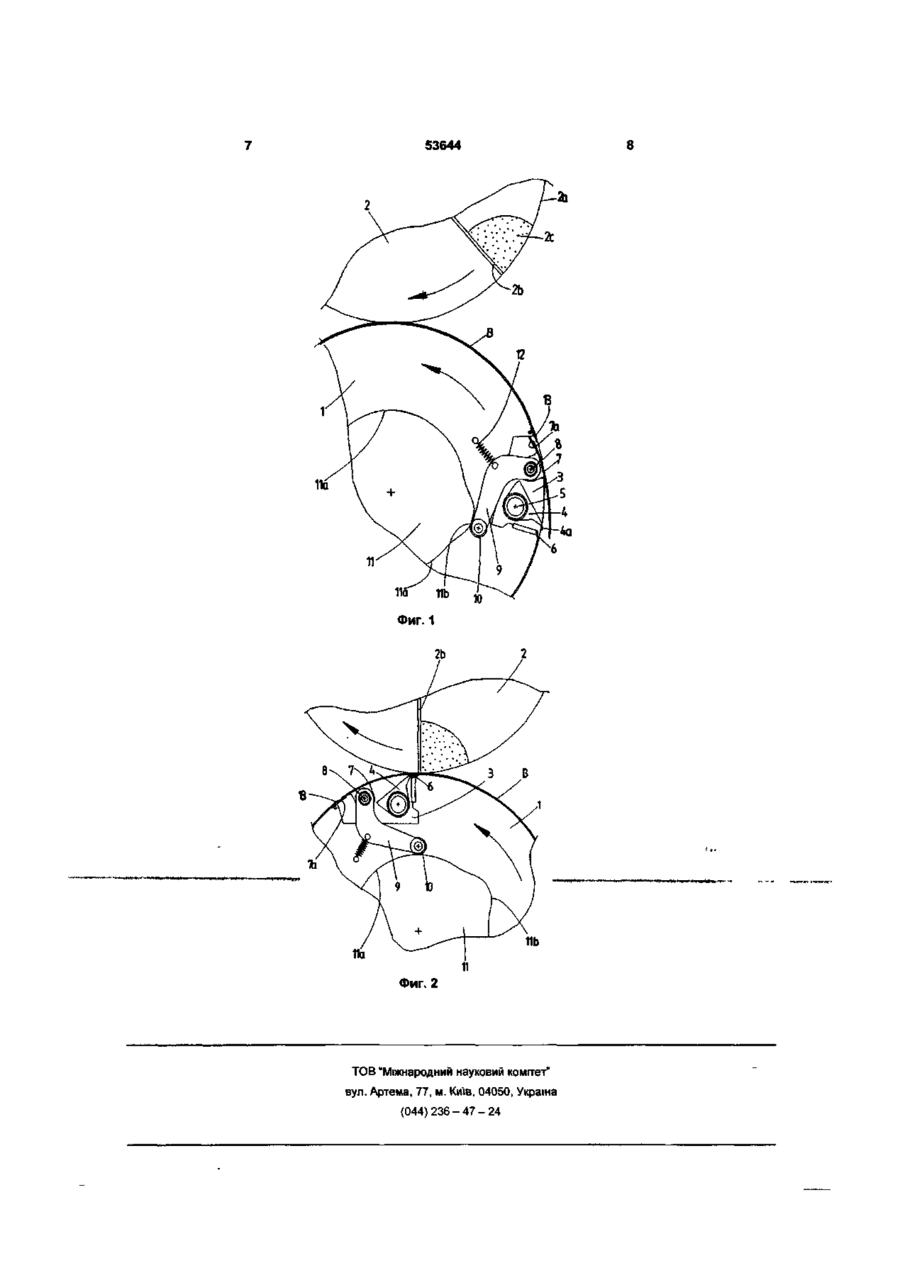

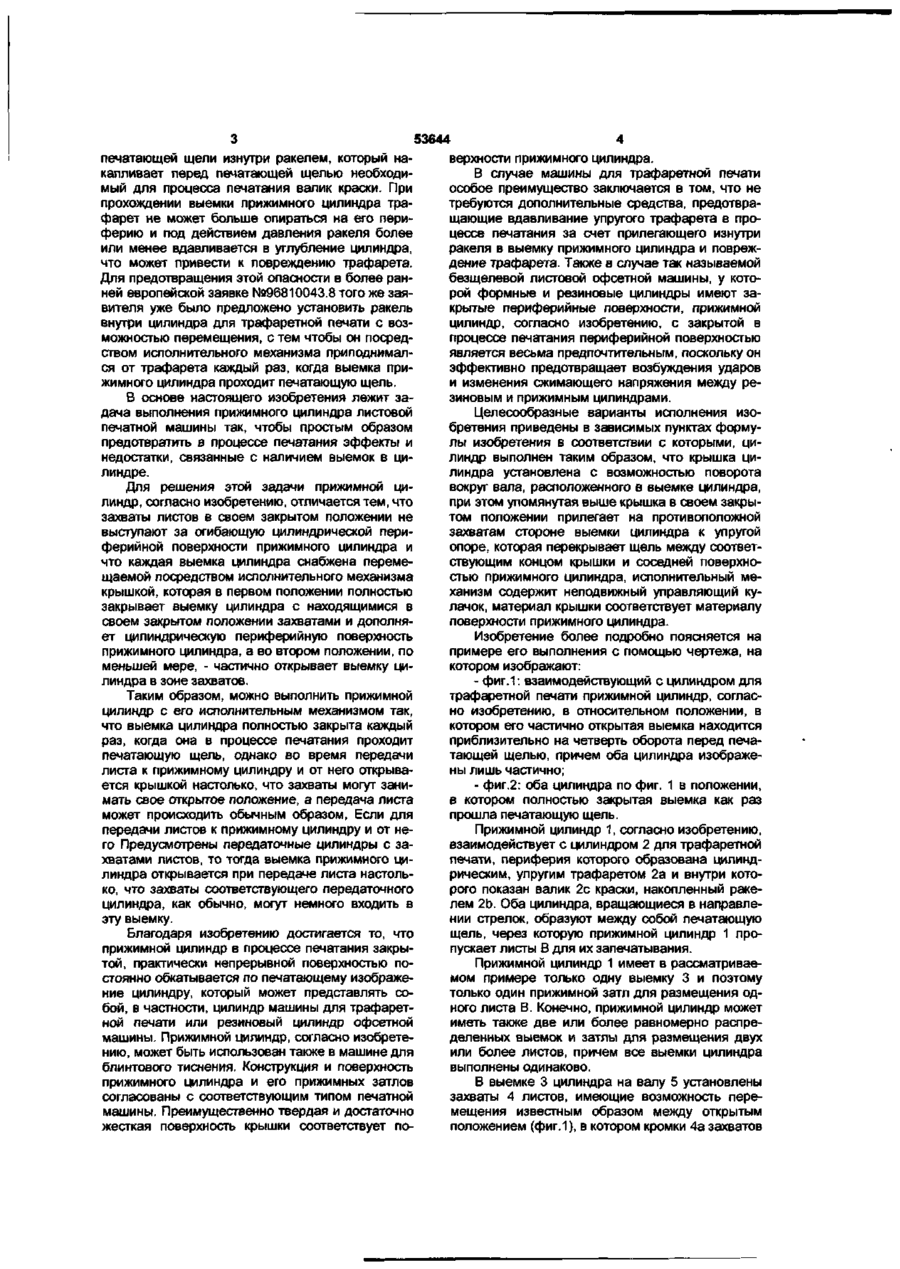

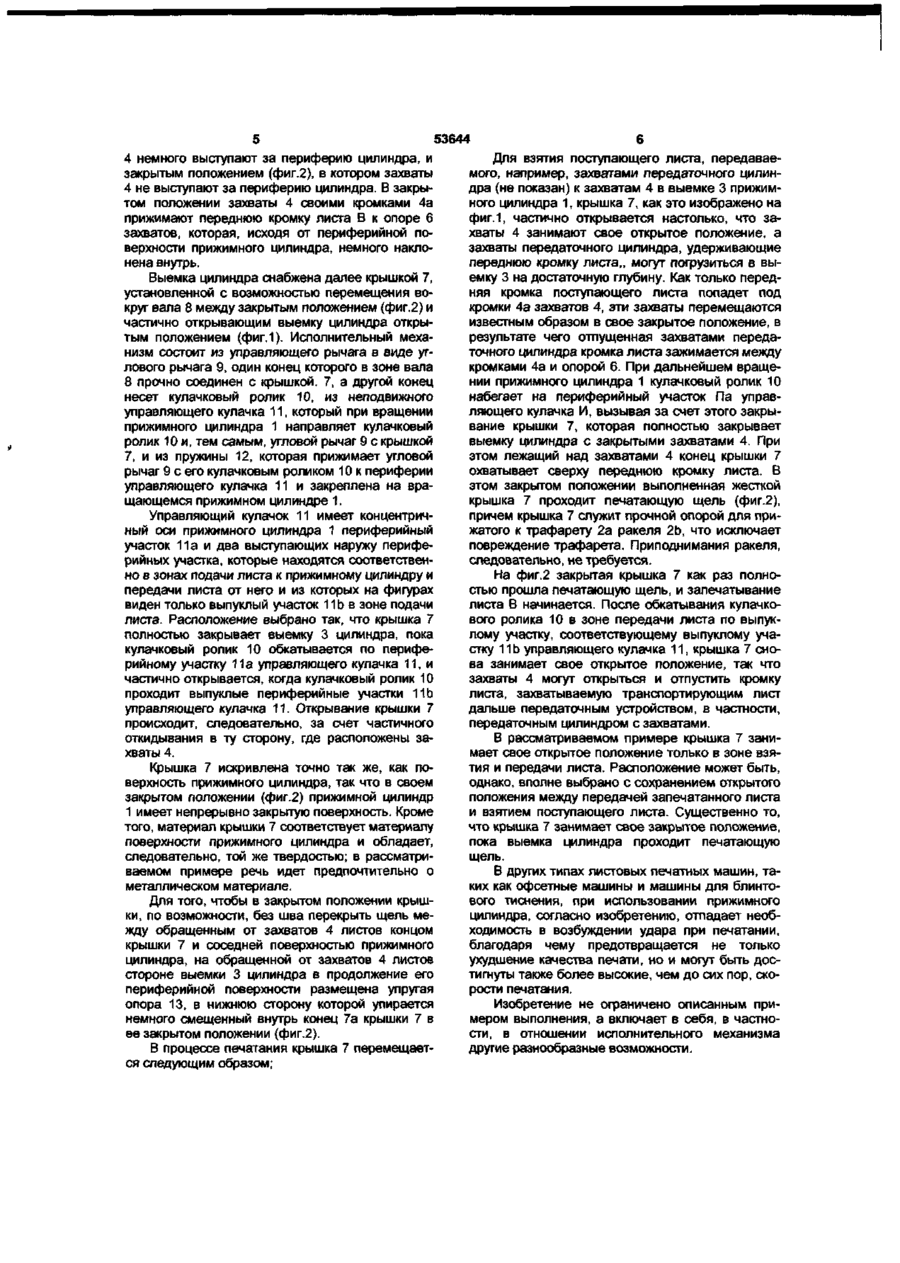

1. Прижимной цилиндр листовой печатной машины, имеющий, по меньшей мере, одну выемку (3), в которой расположены захваты (4) листов, отличающийся тем, что захваты (4) листов в своем закрытом положении не выступают за огибающую цилиндрической периферийной поверхности прижимного цилиндра (1), при этом каждая выемка (3) цилиндра снабжена выполненной с возможностью перемещения посредством исполнительного механизма (9-12) крышкой (7), которая в первом положении полностью закрывает выемку (3) цилиндра с находящимися в своем закрытом положении захватами (4) и дополняет цилиндрическую периферийную поверхность прижимного цилиндра (1), а во втором положении, по меньшей мере, частично открывает выемку (3) цилиндра в зоне захватов (4). 2. Цилиндр по п. 1, отличающийся тем, что крышка (7) установлена с возможностью поворота вокруг вала (8), расположенного в выемке (3) цилиндра. 3. Цилиндр по п. 1 или 2, отличающийся тем, что крышка (7) в своем закрытом положении прилегает на противоположной захватам (4) стороне выемки (3) цилиндра к упругой опоре (13), которая перекрывает щель между соответствующим концом крышки (7) и соседней поверхностью прижимного цилиндра. 4. Цилиндр по одному из пп. 1-3, отличающийся тем, что исполнительный механизм содержит неподвижный управляющий кулачок (11). 5. Цилиндр по одному из пп. 1-4, отличающийся тем, что материал крышки (7) соответствует материалу поверхности прижимного цилиндра. Изобретение относится к полиграфической промышленности, а именно к прижимному цилиндру листовой печатной машины, имеющему, по меньшей мере, одну выемку, в которой расположены захваты листов. Прижимные цилиндры этого рода известны уже давно, в частности, в косвенно печатающем печатном оборудовании, таком как машины (например, GB-PS 1138369), в непосредственно печатающем печатном оборудовании, таком как машины для металлографской печати, а также в машинах для трафаретной печати. Во всех случаях известные до сих пор прижимные цилиндры имеют отделенные прижимные затлы, причем длина периферии прижимных затлов соответствует печатаемым листам, а расположенные между ними выемки цилиндра необходимы для размещения захватов листов. Это выполнение прижимных цилиндров с пре рванной за счет выемок периферийной поверхностью приводит у различных способов печати к проблемам. При каждом печатании, т. е. когда затл входит в контакт с взаимодействующим с прижимным цилиндром, печатающим изображение цилиндром, происходит возбуждение удара, который может ухудшить качество печати. При офсетной печати могут произойти, кроме того, изменения сжимающего напряжения между резиновым и прижимным цилиндрами. В случае узких цилиндров, у которых, следовательно длина больше диаметра, вследствие недостаточной жесткости цилиндров и за счет возбуждения удара могут возникнуть нежелательные колебательные полосы. Особая проблема возникает в ротационных машинах для трафаретной печати, у которых по окружности формного цилиндра зажат упруго податливый трафарет. Этот трафарет нагружен на см о ГО ю 53644 печатающей щели изнутри ракелем, который наверхности прижимного цилиндра. капливает перед печатающей щелью необходиВ случае машины для трафаретной печати мый для процесса печатания валик краски. При особое преимущество заключается в том, что не прохождении выемки прижимного цилиндра тратребуются дополнительные средства, предотврафарет не может больше опираться на его перищающие вдавливание упругого трафарета в проферию и под действием давления ракеля более цессе печатания за счет прилегающего изнутри или менее вдавливается в углубление цилиндра, ракеля в выемку прижимного цилиндра и поврежчто может привести к повреждению трафарета. дение трафарета. Также в случае так называемой Для предотвращения этой опасности в более ранбезщелевой листовой офсетной машины, у котоней европейской заявке №96810043.8 того же заярой формные и резиновые цилиндры имеют завителя уже было предложено установить ракель крытые периферийные поверхности, прижимной внутри цилиндра для трафаретной печати с возцилиндр, согласно изобретению, с закрытой в можностью перемещения, с тем чтобы он посредпроцессе печатания периферийной поверхностью ством исполнительного механизма приподнималявляется весьма предпочтительным, поскольку он ся от трафарета каждый раз, когда выемка приэффективно предотвращает возбуждения ударов жимного цилиндра проходит печатающую щель. и изменения сжимающего напряжения между резиновым и прижимным цилиндрами. В основе настоящего изобретения лежитзадача выполнения прижимного цилиндра листовой Целесообразные варианты исполнения изопечатной машины так, чтобы простым образом бретения приведены в зависимых пунктах формупредотвратить в процессе печатания эффекты и лы изобретения в соответствии с которыми, цинедостатки, связанные с наличием выемок в цилиндр выполнен таким образом, что крышка цилиндре. линдра установлена с возможностью поворота вокруг вала, расположенного в выемке цилиндра, Для решения этой задачи прижимной ципри этом упомянутая выше крышка в своем закрылиндр, согласно изобретению, отличается тем, что том положении прилегает на противоположной захваты листов в своем закрытом положении не захватам стороне выемки цилиндра к упругой выступают за огибающую цилиндрической периопоре, которая перекрывает щель между соответферийной поверхности прижимного цилиндра и ствующим концом крышки и соседней поверхночто каждая выемка цилиндра снабжена переместью прижимного цилиндра, исполнительный мещаемой посредством исполнительного механизма ханизм содержит неподвижный управляющий кукрышкой, которая в первом положении полностью лачок, материал крышки соответствует материалу закрывает выемку цилиндра с находящимися в поверхности прижимного цилиндра. своем закрытом положении захватами и дополняет цилиндрическую периферийную поверхность Изобретение более подробно поясняется на прижимного цилиндра, а во втором положении, по примере его выполнения с помощью чертежа, на меньшей мере, - частично открывает выемку цикотором изображают: линдра в зоне захватов. - фиг.1: взаимодействующий с цилиндром для трафаретной печати прижимной цилиндр, согласТаким образом, можно выполнить прижимной но изобретению, в относительном положении, в цилиндр с его исполнительным механизмом так, котором его частично открытая выемка находится что выемка цилиндра полностью закрыта каждый приблизительно на четверть оборота перед печараз, когда она в процессе печатания проходит тающей щелью, причем оба цилиндра изображепечатающую щель, однако во время передачи ны лишь частично; листа к прижимному цилиндру и от него открывается крышкой настолько, что захваты могут зани- фиг.2: оба цилиндра по фиг. 1 в положении, мать свое открытое положение, а передача листа в котором полностью закрытая выемка как раз может происходить обычным образом, Если для прошла печатающую щель. передачи листов к прижимному цилиндру и от неПрижимной цилиндр 1, согласно изобретению, го Предусмотрены передаточные цилиндры с завзаимодействует с цилиндром 2 для трафаретной хватами листов, то тогда выемка прижимного ципечати, периферия которого образована цилиндлиндра открывается при передаче листа настольрическим, упругим трафаретом 2а и внутри котоко, что захваты соответствующего передаточного рого показан валик 2с краски, накопленный ракецилиндра, как обычно, могут немного входить в лем 2Ь. Оба цилиндра, вращающиеся в направлеэту выемку. нии стрелок, образуют между собой печатающую щель, через которую прижимной цилиндр 1 проБлагодаря изобретению достигается то, что пускает листы В для их запечатывания. прижимной цилиндр в процессе печатания закрытой, практически непрерывной поверхностью поПрижимной цилиндр 1 имеет в рассматриваестоянно обкатывается по печатающему изображемом примере только одну выемку 3 и поэтому ние цилиндру, который может представлять сотолько один прижимной затл для размещения одбой, в частности, цилиндр машины для трафаретного листа В. Конечно, прижимной цилиндр может ной печати или резиновый цилиндр офсетной иметь также две или более равномерно распремашины. Прижимной цилиндр, согласно изобретеделенных выемок и затлы для размещения двух нию, может быть использован также в машине для или более листов, причем все выемки цилиндра блинтового тиснения. Конструкция и поверхность выполнены одинаково. прижимного цилиндра и его прижимных затлов В выемке 3 цилиндра на валу 5 установлены согласованы с соответствующим типом печатной захваты 4 листов, имеющие возможность перемашины. Преимущественно твердая и достаточно мещения известным образом между открытым жесткая поверхность крышки соответствует поположением (фиг.1), в котором кромки 4а захватов 53644 4 немного выступают за периферию цилиндра, и Для взятия поступающего листа, передаваезакрытым положением (фиг.2), в котором захваты мого, например, захватами передаточного цилин4 не выступают за периферию цилиндра. В закрыдра (не показан) к захватам 4 в выемке 3 прижимтом положении захваты 4 своими кромками 4а ного цилиндра 1, крышка 7, как это изображено на прижимают переднюю кромку листа В к опоре 6 фиг.1, частично открывается настолько, что зазахватов, которая, исходя от периферийной похваты 4 занимают свое открытое положение, а верхности прижимного цилиндра, немного наклозахваты передаточного цилиндра, удерживающие нена внутрь. переднюю кромку листа,, могут погрузиться в выемку 3 на достаточную глубину. Как только передВыемка цилиндра снабжена далее крышкой 7, няя кромка поступающего листа попадет под установленной с возможностью перемещения вокромки 4а захватов 4, эти захваты перемещаются круг вала 8 между закрытым положением (фиг.2) и известным образом в свое закрытое положение, в частично открывающим выемку цилиндра открырезультате чего отпущенная захватами передатым положением (фиг.1). Исполнительный мехаточного цилиндра кромка листа зажимается между низм состоит из управляющего рычага в виде угкромками 4а и опорой 6. При дальнейшем вращелового рычага 9, один конец которого в зоне вала нии прижимного цилиндра 1 кулачковый ролик 10 8 прочно соединен с крышкой. 7, а другой конец набегает на периферийный участок Па управнесет кулачковый ролик 10, из неподвижного ляющего кулачка И, вызывая за счет этого закрыуправляющего кулачка 11, который при вращении вание крышки 7, которая полностью закрывает прижимного цилиндра 1 направляет кулачковый выемку цилиндра с закрытыми захватами 4. При ролик 10 и, тем самым, угловой рычаг 9 с крышкой этом лежащий над захватами 4 конец крышки 7 7, и из пружины 12, которая прижимает угловой охватывает сверху переднюю кромку листа. В рычаг 9 с его кулачковым роликом 10 к периферии этом закрытом положении выполненная жесткой управляющего кулачка 11 и закреплена на вракрышка 7 проходит печатающую щель (фиг.2), щающемся прижимном цилиндре 1. причем крышка 7 служит прочной опорой для приУправляющий кулачок 11 имеет концентричжатого к трафарету 2а ракеля 2Ь, что исключает ный оси прижимного цилиндра 1 периферийный повреждение трафарета. Приподнимания ракеля, участок 11 а и два выступающих наружу перифеследовательно, не требуется. рийных участка, которые находятся соответственно в зонах подачи листа к прижимному цилиндру и На фиг.2 закрытая крышка 7 как раз полнопередачи листа от него и из которых на фигурах стью прошла печатающую щель, и запечатывание виден только выпуклый участок 11 b в зоне подачи листа В начинается. После обкатывания кулачколиста. Расположение выбрано так, что крышка 7 вого ролика 10 в зоне передачи листа по выпукполностью закрывает выемку 3 цилиндра, пока лому участку, соответствующему выпуклому учакулачковый ролик 10 обкатывается по перифестку 11 b управляющего кулачка 11, крышка 7 снорийному участку 11а управляющего кулачка 11, и ва занимает свое открытое положение, так что частично открывается, когда кулачковый ролик 10 захваты 4 могут открыться и отпустить кромку проходит выпуклые периферийные участки 11Ь листа, захватываемую транспортирующим лист управляющего кулачка 11. Открывание крышки 7 дальше передаточным устройством, в частности, происходит, следовательно, за счет частичного передаточным цилиндром с захватами. откидывания в ту сторону, где расположены заВ рассматриваемом примере крышка 7 занихваты 4. мает свое открытое положение только в зоне взятия и передачи листа. Расположение может быть, Крышка 7 искривлена точно так же, как пооднако, вполне выбрано с сохранением открытого верхность прижимного цилиндра, так что в своем положения между передачей запечатанного листа закрытом положении (фиг.2) прижимной цилиндр и взятием поступающего листа. Существенно то, 1 имеет непрерывно закрытую поверхность. Кроме что крышка 7 занимает свое закрытое положение, того, материал крышки 7 соответствует материалу пока выемка цилиндра проходит печатающую поверхности прижимного цилиндра и обладает, щель. следовательно, той же твердостью; в рассматриваемом примере речь идет предпочтительно о В других типах листовых печатных машин, таметаллическом материале. ких как офсетные машины и машины для блинтового тиснения, при использовании прижимного Для того, чтобы в закрытом положении крышцилиндра, согласно изобретению, отпадает необки, по возможности, без шва перекрыть щель меходимость в возбуждении удара при печатании, жду обращенным от захватов 4 листов концом благодаря чему предотвращается не только крышки 7 и соседней поверхностью прижимного ухудшение качества печати, но и могут быть досцилиндра, на обращенной от захватов 4 листов тигнуты также более высокие, чем до сих пор, скостороне выемки 3 цилиндра в продолжение его рости печатания. периферийной поверхности размещена упругая опора 13, в нижнюю сторону которой упирается Изобретение не ограничено описанным принемного смещенный внутрь конец 7а крышки 7 в мером выполнения, а включает в себя, в частноее закрытом положении (фиг.2). сти, в отношении исполнительного механизма другие разнообразные возможности. В процессе печатания крышка 7 перемещается следующим образом; 53644 1Q 1 Tib Фиг. 1 11b Фиг. 2 TOB "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
