Безпілотний літальний апарат (бпла)
Номер патенту: 63124
Опубліковано: 26.09.2011
Автори: Харченко Володимир Петрович, Священко Юрій Іванович, Корченюк Вячеслав Павлович
Формула / Реферат
1. Безпілотний літальний апарат (БПЛА), що містить крило із центропланною та від'ємною частинами, внутрішні та зовнішні секції елеронів із протифлатерним вантажем на носках їх нерв'юр, який відрізняється тим, що протифлатерний вантаж виконаний у вигляді вузла приводу-рознімання секцій елерона.
2. Безпілотний літальний апарат за п. 1, який відрізняється тим, що вказаний вузол приводу-рознімання виконаний у вигляді двох елементів, встановлених на нерв'юрах секцій елеронів, розташованих поряд, при цьому один з елементів має паз із паралельними стінками, а другий - зуб, що входить у цей паз по ковзній посадці, причому паз спрямований вздовж хорди елерона та на вісь його обертання.
Текст

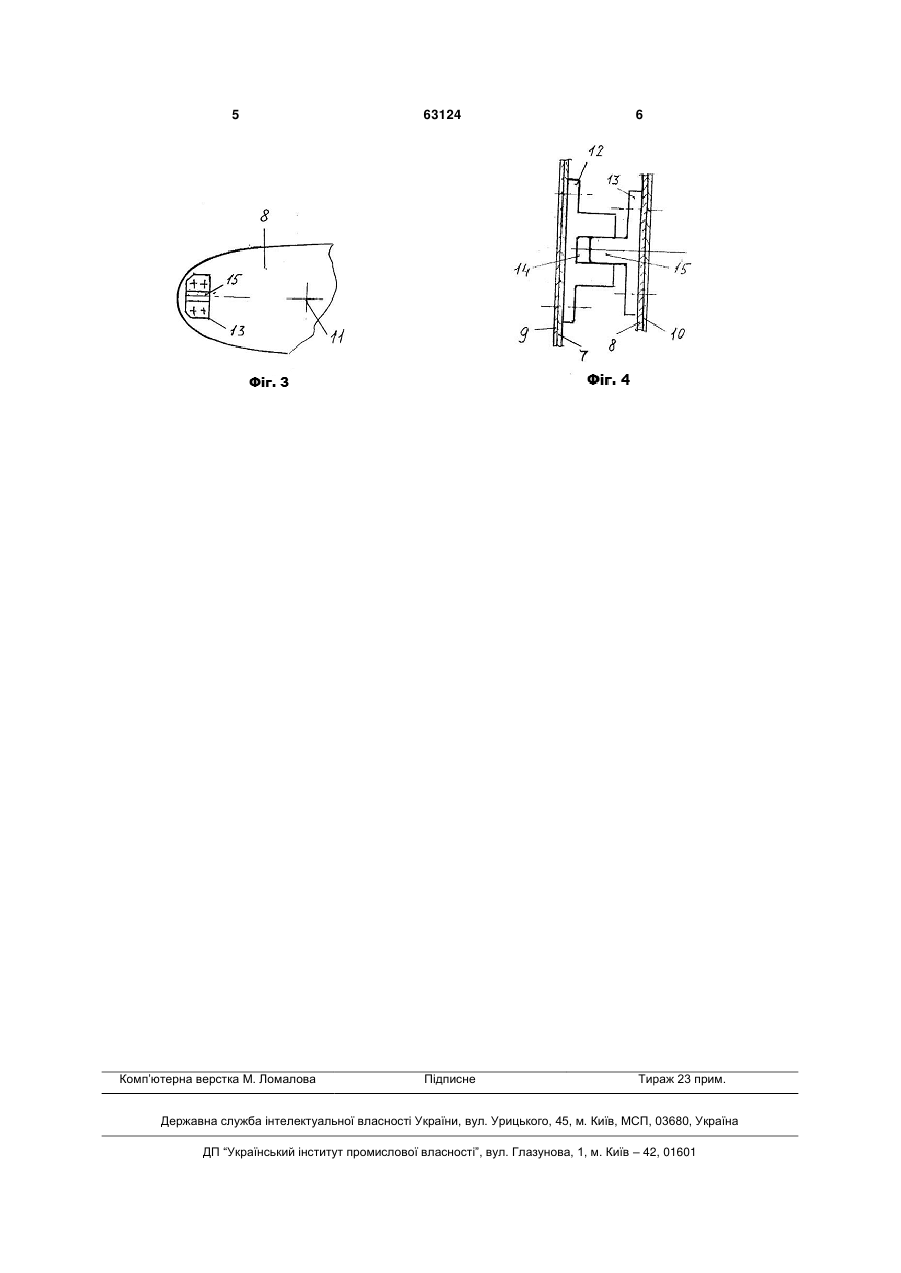

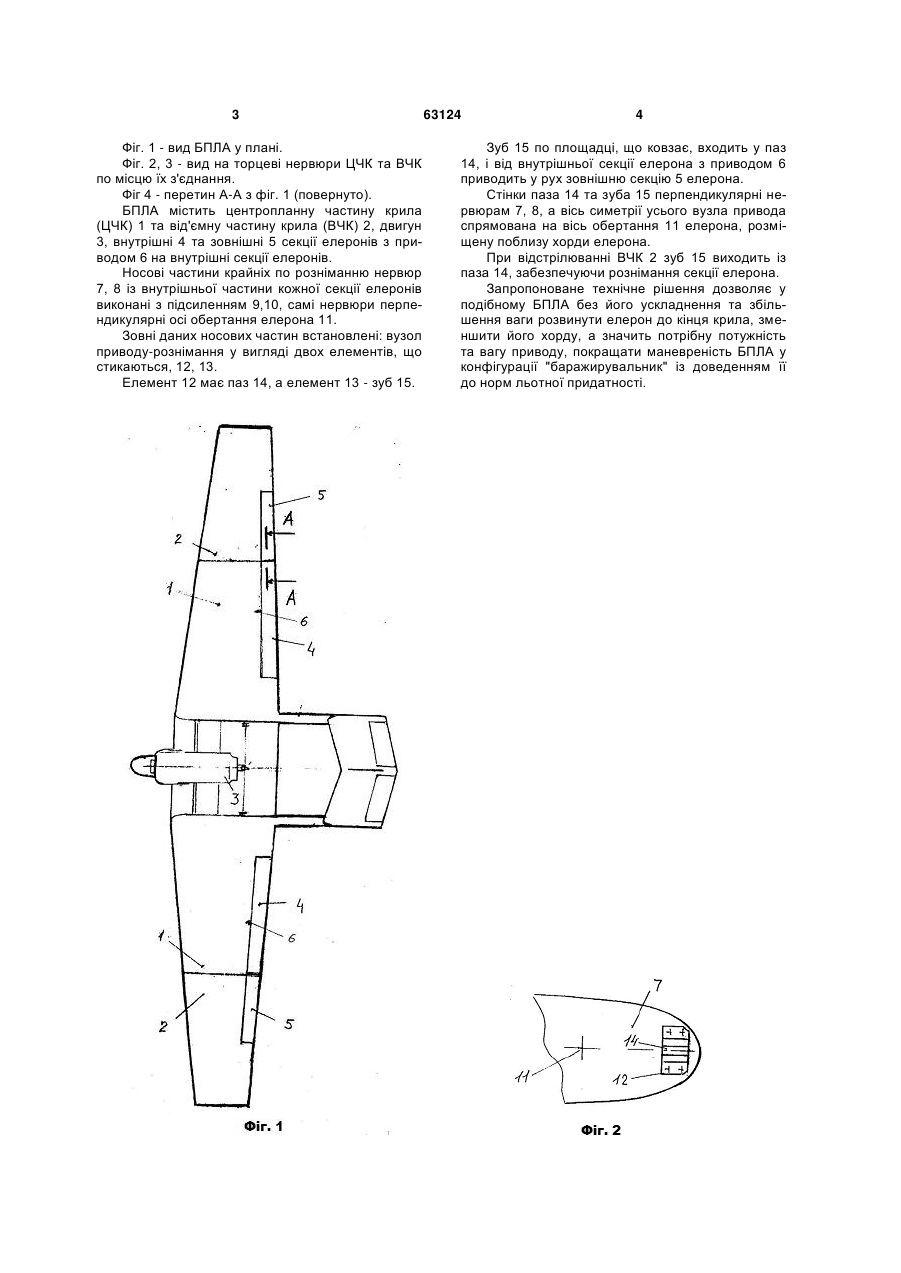

1. Безпілотний літальний апарат (БПЛА), що містить крило із центропланною та від'ємною частинами, внутрішні та зовнішні секції елеронів із протифлатерним вантажем на носках їх нерв'юр, 3 Фіг. 1 - вид БПЛА у плані. Фіг. 2, 3 - вид на торцеві нервюри ЦЧК та ВЧК по місцю їх з'єднання. Фіг 4 - перетин А-А з фіг. 1 (повернуто). БПЛА містить центропланну частину крила (ЦЧК) 1 та від'ємну частину крила (ВЧК) 2, двигун 3, внутрішні 4 та зовнішні 5 секції елеронів з приводом 6 на внутрішні секції елеронів. Носові частини крайніх по розніманню нервюр 7, 8 із внутрішньої частини кожної секції елеронів виконані з підсиленням 9,10, самі нервюри перпендикулярні осі обертання елерона 11. Зовні даних носових частин встановлені: вузол приводу-рознімання у вигляді двох елементів, що стикаються, 12, 13. Елемент 12 має паз 14, а елемент 13 - зуб 15. 63124 4 Зуб 15 по площадці, що ковзає, входить у паз 14, і від внутрішньої секції елерона з приводом 6 приводить у рух зовнішню секцію 5 елерона. Стінки паза 14 та зуба 15 перпендикулярні нервюрам 7, 8, а вісь симетрії усього вузла привода спрямована на вісь обертання 11 елерона, розміщену поблизу хорди елерона. При відстрілюванні ВЧК 2 зуб 15 виходить із паза 14, забезпечуючи рознімання секції елерона. Запропоноване технічне рішення дозволяє у подібному БПЛА без його ускладнення та збільшення ваги розвинути елерон до кінця крила, зменшити його хорду, а значить потрібну потужність та вагу приводу, покращати маневреність БПЛА у конфігурації "баражирувальник" із доведенням її до норм льотної придатності. 5 Комп’ютерна верстка М. Ломалова 63124 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnmanned aircraft
Автори англійськоюKharchenko Volodymyr Petrovych, Sviaschenko Yurii Ivanovych, Korcheniuk Viacheslav Pavlovych
Назва патенту російськоюБеспилотный летательный аппарат (бпла)
Автори російськоюХарченко Владимир Петрович, Священко Юрий Иванович, Корченюк Вячеслав Павлович
МПК / Мітки
МПК: B64C 3/38
Мітки: бпла, літальний, апарат, безпілотний
