Генератор гідроакустичних імпульсів

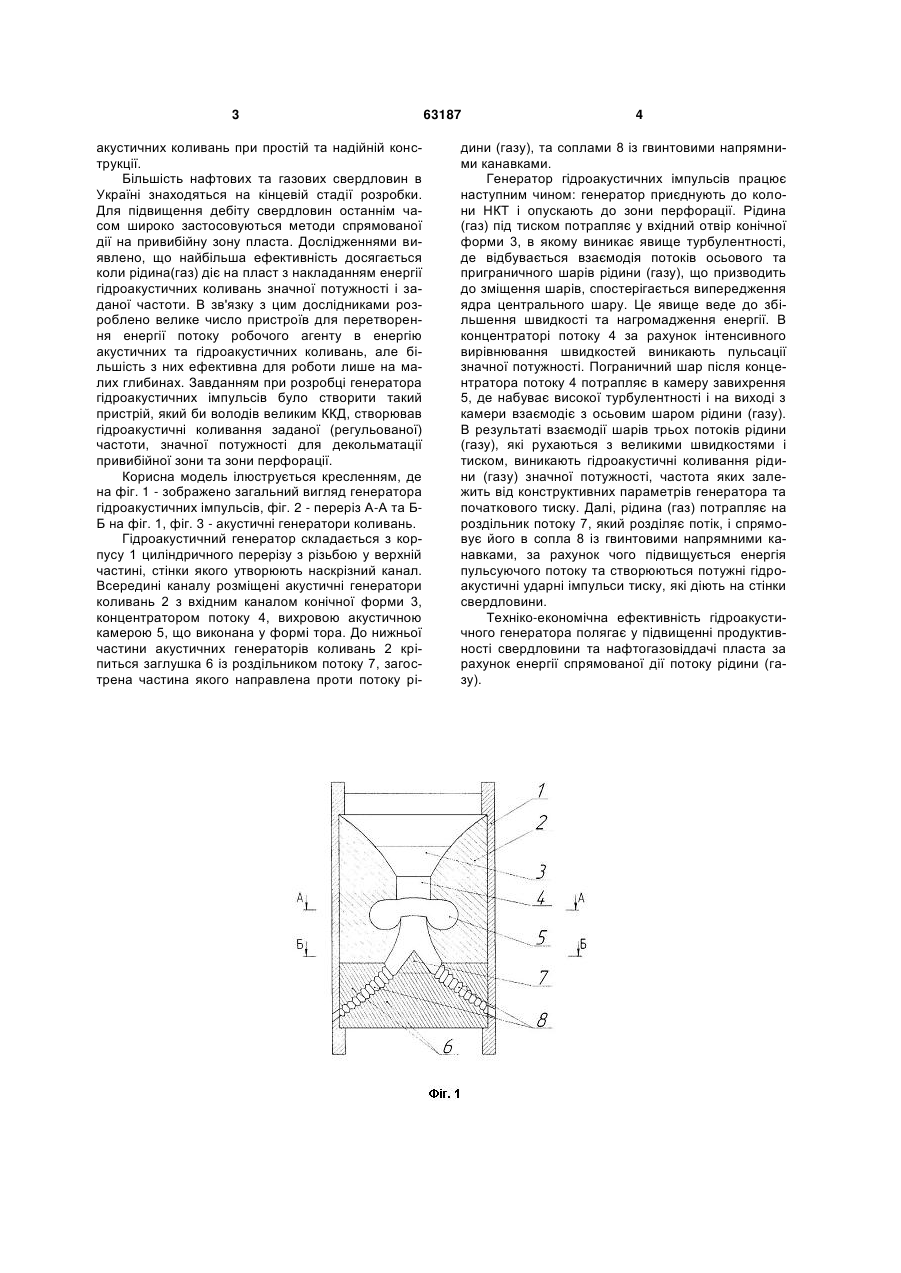

Генератор гідроакустичних імпульсів, що включає корпус із акустичними генераторами коливань, що виконані у формі сопел з вихровими камерами, який відрізняється тим, що він містить концентратор потоку, при цьому вхідний канал акустичних генераторів має форму зрізаного конуса, до нижньої частини яких кріпиться заглушка з роздільником потоку і соплами з гвинтовими напрямними канавками, а вихрова камера виконана у формі тора. (19) (21) u201105983 (22) 13.05.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ЧЕРНОВ БОРИС ОЛЕКСАНДРОВИЧ, ЧЕРНОВА МИРОСЛАВА ЄВГЕНІВНА, ІЛЬКІВ ІГОР МИХАЙЛОВИЧ, ЗАПАДНЮК МАКСИМ МИКОЛАЙОВИЧ, МОЗОЛЕВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) ЧЕРНОВ БОРИС ОЛЕКСАНДРОВИЧ 3 акустичних коливань при простій та надійній конструкції. Більшість нафтових та газових свердловин в Україні знаходяться на кінцевій стадії розробки. Для підвищення дебіту свердловин останнім часом широко застосовуються методи спрямованої дії на привибійну зону пласта. Дослідженнями виявлено, що найбільша ефективність досягається коли рідина(газ) діє на пласт з накладанням енергії гідроакустичних коливань значної потужності і заданої частоти. В зв'язку з цим дослідниками розроблено велике число пристроїв для перетворення енергії потоку робочого агенту в енергію акустичних та гідроакустичних коливань, але більшість з них ефективна для роботи лише на малих глибинах. Завданням при розробці генератора гідроакустичних імпульсів було створити такий пристрій, який би володів великим ККД, створював гідроакустичні коливання заданої (регульованої) частоти, значної потужності для декольматації привибійної зони та зони перфорації. Корисна модель ілюструється кресленням, де на фіг. 1 - зображено загальний вигляд генератора гідроакустичних імпульсів, фіг. 2 - переріз А-А та ББ на фіг. 1, фіг. 3 - акустичні генератори коливань. Гідроакустичний генератор складається з корпусу 1 циліндричного перерізу з різьбою у верхній частині, стінки якого утворюють наскрізний канал. Всередині каналу розміщені акустичні генератори коливань 2 з вхідним каналом конічної форми 3, концентратором потоку 4, вихровою акустичною камерою 5, що виконана у формі тора. До нижньої частини акустичних генераторів коливань 2 кріпиться заглушка 6 із роздільником потоку 7, загострена частина якого направлена проти потоку рі 63187 4 дини (газу), та соплами 8 із гвинтовими напрямними канавками. Генератор гідроакустичних імпульсів працює наступним чином: генератор приєднують до колони НКТ і опускають до зони перфорації. Рідина (газ) під тиском потрапляє у вхідний отвір конічної форми 3, в якому виникає явище турбулентності, де відбувається взаємодія потоків осьового та приграничного шарів рідини (газу), що призводить до зміщення шарів, спостерігається випередження ядра центрального шару. Це явище веде до збільшення швидкості та нагромадження енергії. В концентраторі потоку 4 за рахунок інтенсивного вирівнювання швидкостей виникають пульсації значної потужності. Пограничний шар після концентратора потоку 4 потрапляє в камеру завихрення 5, де набуває високої турбулентності і на виході з камери взаємодіє з осьовим шаром рідини (газу). В результаті взаємодії шарів трьох потоків рідини (газу), які рухаються з великими швидкостями і тиском, виникають гідроакустичні коливання рідини (газу) значної потужності, частота яких залежить від конструктивних параметрів генератора та початкового тиску. Далі, рідина (газ) потрапляє на роздільник потоку 7, який розділяє потік, і спрямовує його в сопла 8 із гвинтовими напрямними канавками, за рахунок чого підвищується енергія пульсуючого потоку та створюються потужні гідроакустичні ударні імпульси тиску, які діють на стінки свердловини. Техніко-економічна ефективність гідроакустичного генератора полягає у підвищенні продуктивності свердловини та нафтогазовіддачі пласта за рахунок енергії спрямованої дії потоку рідини (газу). 5 Комп’ютерна верстка М. Ломалова 63187 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
