Кульковий дорн для дорнування внутрішніх частково-циліндричних осьових канавок

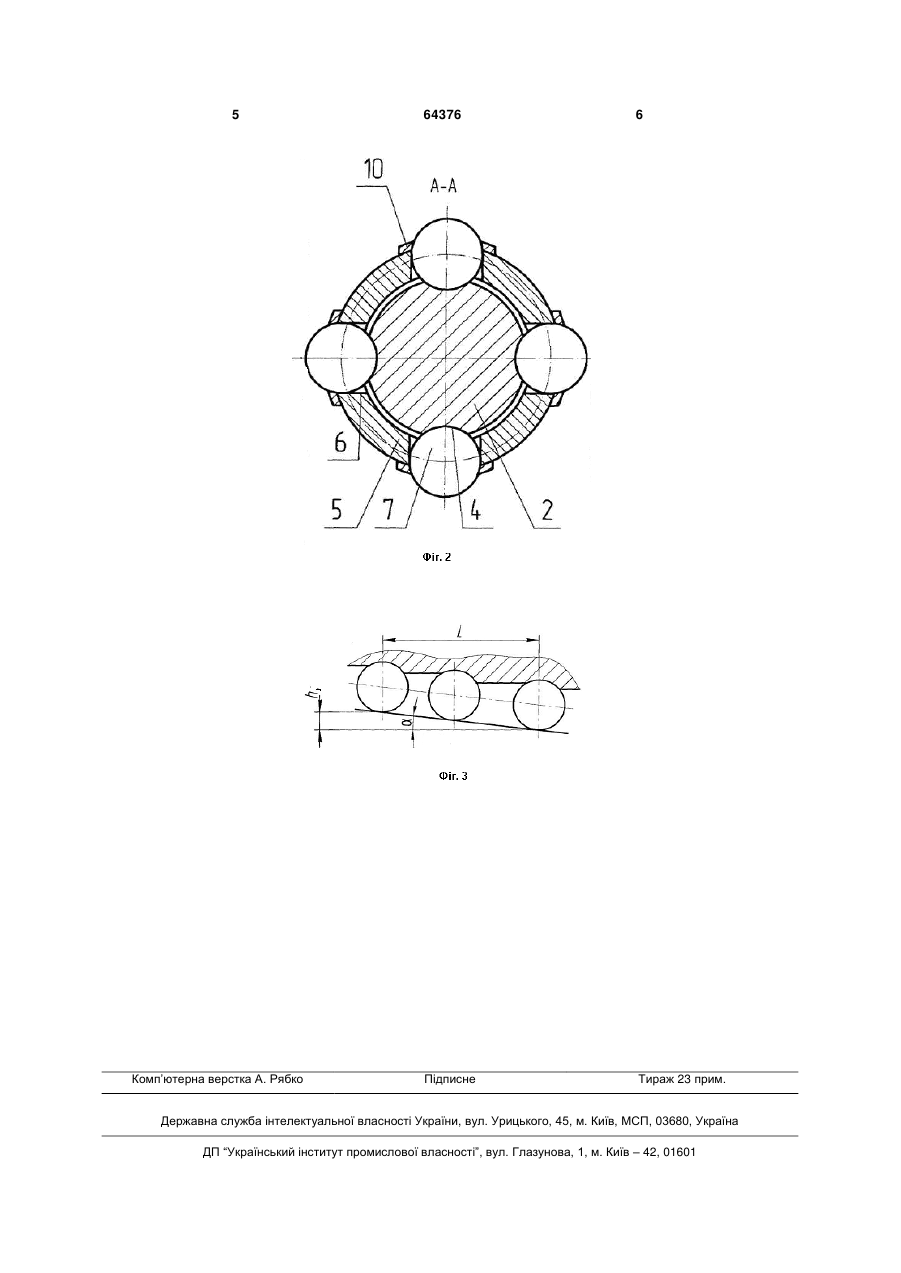

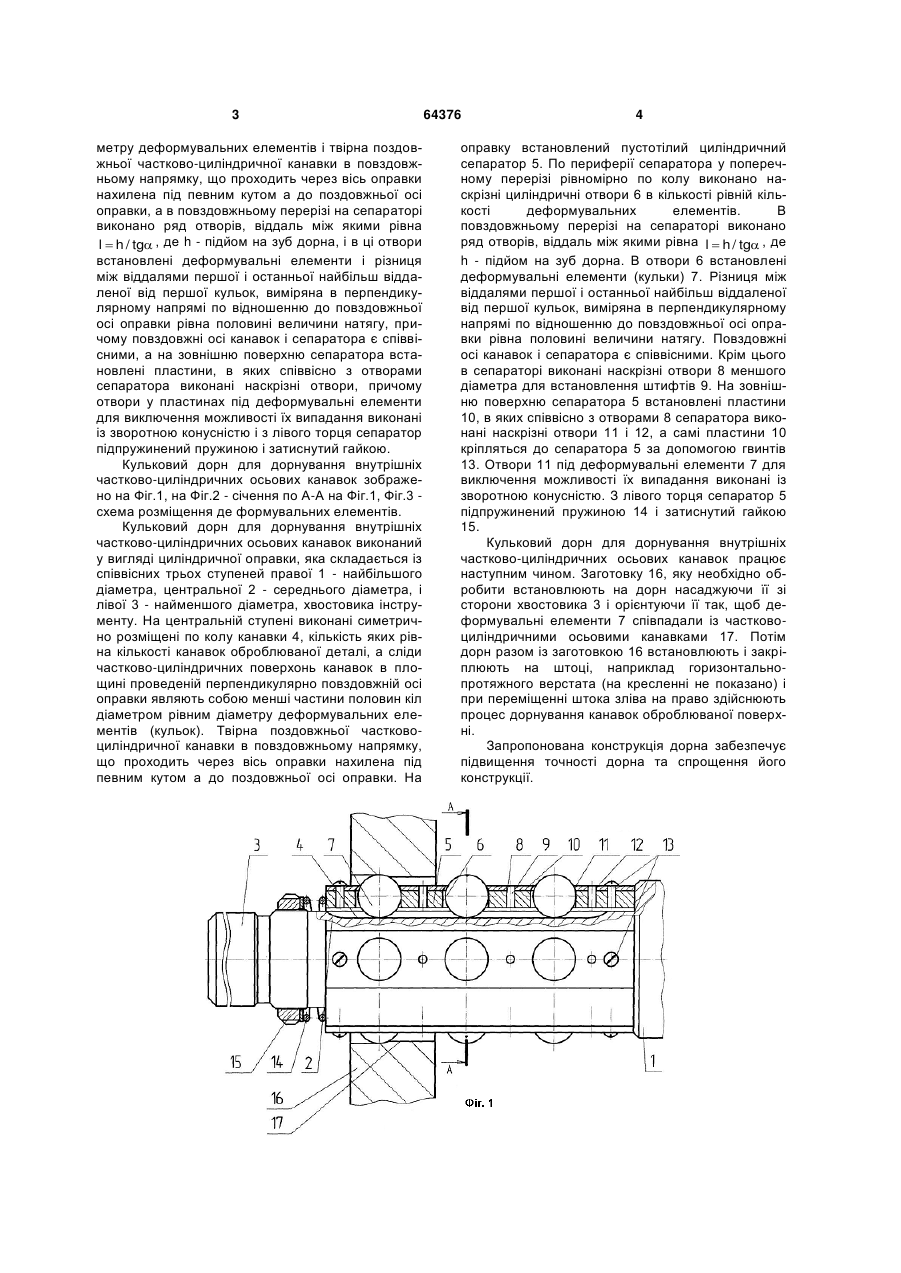

Кульковий дорн для дорнування внутрішніх частково-циліндричних осьових канавок, який виконаний у вигляді циліндричної оправки з хвостовиком, на яку встановлений пустотілий циліндричний сепаратор, на периферії якого, у поперечному перерізі рівномірно по колу, виконано наскрізні циліндричні отвори в кількості, рівній кількості деформувальних елементів, рівномірно розміщених по колу, деформувальних елементів та елементів кріплення, який відрізняється тим, що циліндрична оправка складається із співвісних трьох ступенів: правого - найбільшого діаметра, центрального - середнього діаметра, і лівого - хвостовика інструменту, виконаного найменшого діаметра, на центральному ступені виконані симетрично розміщені по колу канавки, кількість яких рівна кількості канавок оброблюваної деталі, а сліди частково U 2 (19) 1 3 метру деформувальних елементів і твірна поздовжньої частково-циліндричної канавки в повздовжньому напрямку, що проходить через вісь оправки нахилена під певним кутом а до поздовжньої осі оправки, а в повздовжньому перерізі на сепараторі виконано ряд отворів, віддаль між якими рівна l  h / tg , де h - підйом на зуб дорна, і в ці отвори встановлені деформувальні елементи і різниця між віддалями першої і останньої найбільш віддаленої від першої кульок, виміряна в перпендикулярному напрямі по відношенню до повздовжньої осі оправки рівна половині величини натягу, причому повздовжні осі канавок і сепаратора є співвісними, а на зовнішню поверхню сепаратора встановлені пластини, в яких співвісно з отворами сепаратора виконані наскрізні отвори, причому отвори у пластинах під деформувальні елементи для виключення можливості їх випадання виконані із зворотною конусністю і з лівого торця сепаратор підпружинений пружиною і затиснутий гайкою. Кульковий дорн для дорнування внутрішніх частково-циліндричних осьових канавок зображено на Фіг.1, на Фіг.2 - січення по А-А на Фіг.1, Фіг.3 схема розміщення де формувальних елементів. Кульковий дорн для дорнування внутрішніх частково-циліндричних осьових канавок виконаний у вигляді циліндричної оправки, яка складається із співвісних трьох ступеней правої 1 - найбільшого діаметра, центральної 2 - середнього діаметра, і лівої 3 - найменшого діаметра, хвостовика інструменту. На центральній ступені виконані симетрично розміщені по колу канавки 4, кількість яких рівна кількості канавок оброблюваної деталі, а сліди частково-циліндричних поверхонь канавок в площині проведеній перпендикулярно повздовжній осі оправки являють собою менші частини половин кіл діаметром рівним діаметру деформувальних елементів (кульок). Твірна поздовжньої частковоциліндричної канавки в повздовжньому напрямку, що проходить через вісь оправки нахилена під певним кутом а до поздовжньої осі оправки. На 64376 4 оправку встановлений пустотілий циліндричний сепаратор 5. По периферії сепаратора у поперечному перерізі рівномірно по колу виконано наскрізні циліндричні отвори 6 в кількості рівній кількості деформувальних елементів. В повздовжньому перерізі на сепараторі виконано ряд отворів, віддаль між якими рівна l  h / tg , де h - підйом на зуб дорна. В отвори 6 встановлені деформувальні елементи (кульки) 7. Різниця між віддалями першої і останньої найбільш віддаленої від першої кульок, виміряна в перпендикулярному напрямі по відношенню до повздовжньої осі оправки рівна половині величини натягу. Повздовжні осі канавок і сепаратора є співвісними. Крім цього в сепараторі виконані наскрізні отвори 8 меншого діаметра для встановлення штифтів 9. На зовнішню поверхню сепаратора 5 встановлені пластини 10, в яких співвісно з отворами 8 сепаратора виконані наскрізні отвори 11 і 12, а самі пластини 10 кріпляться до сепаратора 5 за допомогою гвинтів 13. Отвори 11 під деформувальні елементи 7 для виключення можливості їх випадання виконані із зворотною конусністю. З лівого торця сепаратор 5 підпружинений пружиною 14 і затиснутий гайкою 15. Кульковий дорн для дорнування внутрішніх частково-циліндричних осьових канавок працює наступним чином. Заготовку 16, яку необхідно обробити встановлюють на дорн насаджуючи її зі сторони хвостовика 3 і орієнтуючи її так, щоб деформувальні елементи 7 співпадали із частковоциліндричними осьовими канавками 17. Потім дорн разом із заготовкою 16 встановлюють і закріплюють на штоці, наприклад горизонтальнопротяжного верстата (на кресленні не показано) і при переміщенні штока зліва на право здійснюють процес дорнування канавок оброблюваної поверхні. Запропонована конструкція дорна забезпечує підвищення точності дорна та спрощення його конструкції. 5 Комп’ютерна верстка А. Рябко 64376 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
