Машина попереднього очищення зерна

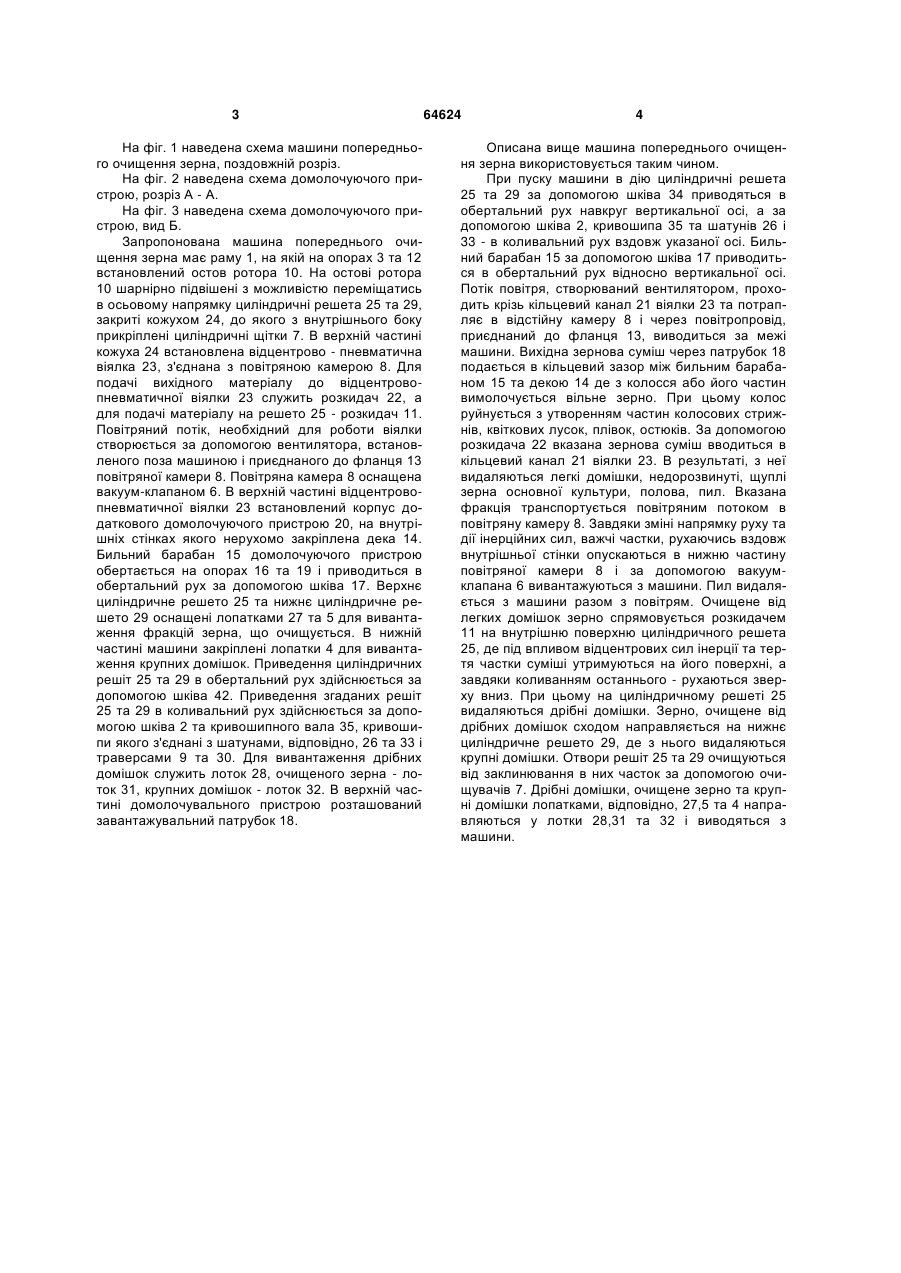

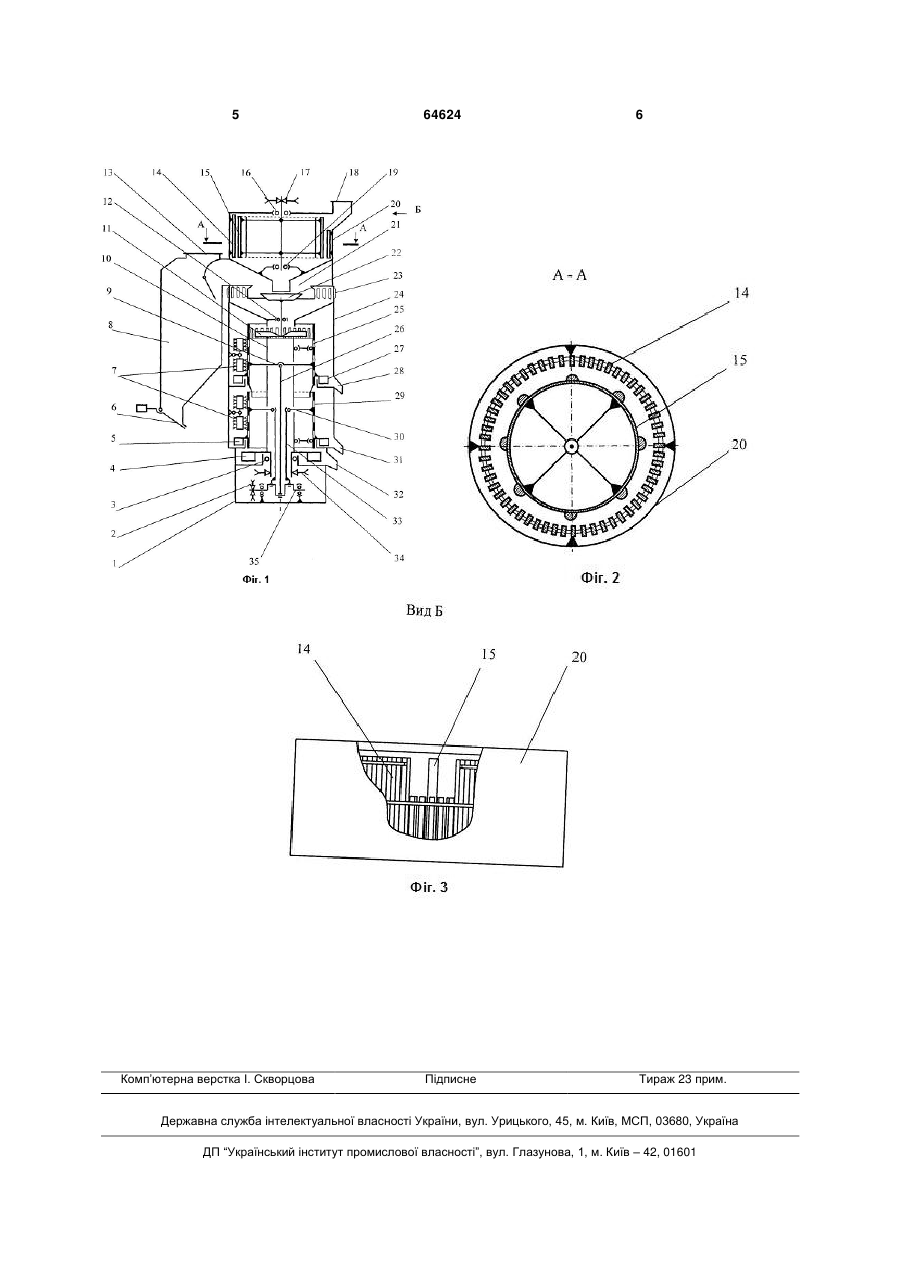

Машина попереднього очищення зерна, що включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що в верхній частині пневмосепаруючого пристрою встановлений додатковий домолочувальний пристрій. (19) (21) u201105228 (22) 26.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 На фіг. 1 наведена схема машини попереднього очищення зерна, поздовжній розріз. На фіг. 2 наведена схема домолочуючого пристрою, розріз А - А. На фіг. 3 наведена схема домолочуючого пристрою, вид Б. Запропонована машина попереднього очищення зерна має раму 1, на якій на опорах 3 та 12 встановлений остов ротора 10. На остові ротора 10 шарнірно підвішені з можливістю переміщатись в осьовому напрямку циліндричні решета 25 та 29, закриті кожухом 24, до якого з внутрішнього боку прикріплені циліндричні щітки 7. В верхній частині кожуха 24 встановлена відцентрово - пневматична віялка 23, з'єднана з повітряною камерою 8. Для подачі вихідного матеріалу до відцентровопневматичної віялки 23 служить розкидач 22, а для подачі матеріалу на решето 25 - розкидач 11. Повітряний потік, необхідний для роботи віялки створюється за допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 13 повітряної камери 8. Повітряна камера 8 оснащена вакуум-клапаном 6. В верхній частині відцентровопневматичної віялки 23 встановлений корпус додаткового домолочуючого пристрою 20, на внутрішніх стінках якого нерухомо закріплена дека 14. Бильний барабан 15 домолочуючого пристрою обертається на опорах 16 та 19 і приводиться в обертальний рух за допомогою шківа 17. Верхнє циліндричне решето 25 та нижнє циліндричне решето 29 оснащені лопатками 27 та 5 для вивантаження фракцій зерна, що очищується. В нижній частині машини закріплені лопатки 4 для вивантаження крупних домішок. Приведення циліндричних решіт 25 та 29 в обертальний рух здійснюється за допомогою шківа 42. Приведення згаданих решіт 25 та 29 в коливальний рух здійснюється за допомогою шківа 2 та кривошипного вала 35, кривошипи якого з'єднані з шатунами, відповідно, 26 та 33 і траверсами 9 та 30. Для вивантаження дрібних домішок служить лоток 28, очищеного зерна - лоток 31, крупних домішок - лоток 32. В верхній частині домолочувального пристрою розташований завантажувальний патрубок 18. 64624 4 Описана вище машина попереднього очищення зерна використовується таким чином. При пуску машини в дію циліндричні решета 25 та 29 за допомогою шківа 34 приводяться в обертальний рух навкруг вертикальної осі, а за допомогою шківа 2, кривошипа 35 та шатунів 26 і 33 - в коливальний рух вздовж указаної осі. Бильний барабан 15 за допомогою шківа 17 приводиться в обертальний рух відносно вертикальної осі. Потік повітря, створюваний вентилятором, проходить крізь кільцевий канал 21 віялки 23 та потрапляє в відстійну камеру 8 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 18 подається в кільцевий зазор між бильним барабаном 15 та декою 14 де з колосся або його частин вимолочується вільне зерно. При цьому колос руйнується з утворенням частин колосових стрижнів, квіткових лусок, плівок, остюків. За допомогою розкидача 22 вказана зернова суміш вводиться в кільцевий канал 21 віялки 23. В результаті, з неї видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Вказана фракція транспортується повітряним потоком в повітряну камеру 8. Завдяки зміні напрямку руху та дії інерційних сил, важчі частки, рухаючись вздовж внутрішньої стінки опускаються в нижню частину повітряної камери 8 і за допомогою вакуумклапана 6 вивантажуються з машини. Пил видаляється з машини разом з повітрям. Очищене від легких домішок зерно спрямовується розкидачем 11 на внутрішню поверхню циліндричного решета 25, де під впливом відцентрових сил інерції та тертя частки суміші утримуються на його поверхні, а завдяки коливанням останнього - рухаються зверху вниз. При цьому на циліндричному решеті 25 видаляються дрібні домішки. Зерно, очищене від дрібних домішок сходом направляється на нижнє циліндричне решето 29, де з нього видаляються крупні домішки. Отвори решіт 25 та 29 очищуються від заклинювання в них часток за допомогою очищувачів 7. Дрібні домішки, очищене зерно та крупні домішки лопатками, відповідно, 27,5 та 4 направляються у лотки 28,31 та 32 і виводяться з машини. 5 Комп’ютерна верстка І. Скворцова 64624 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
