Сільськогосподарська машина

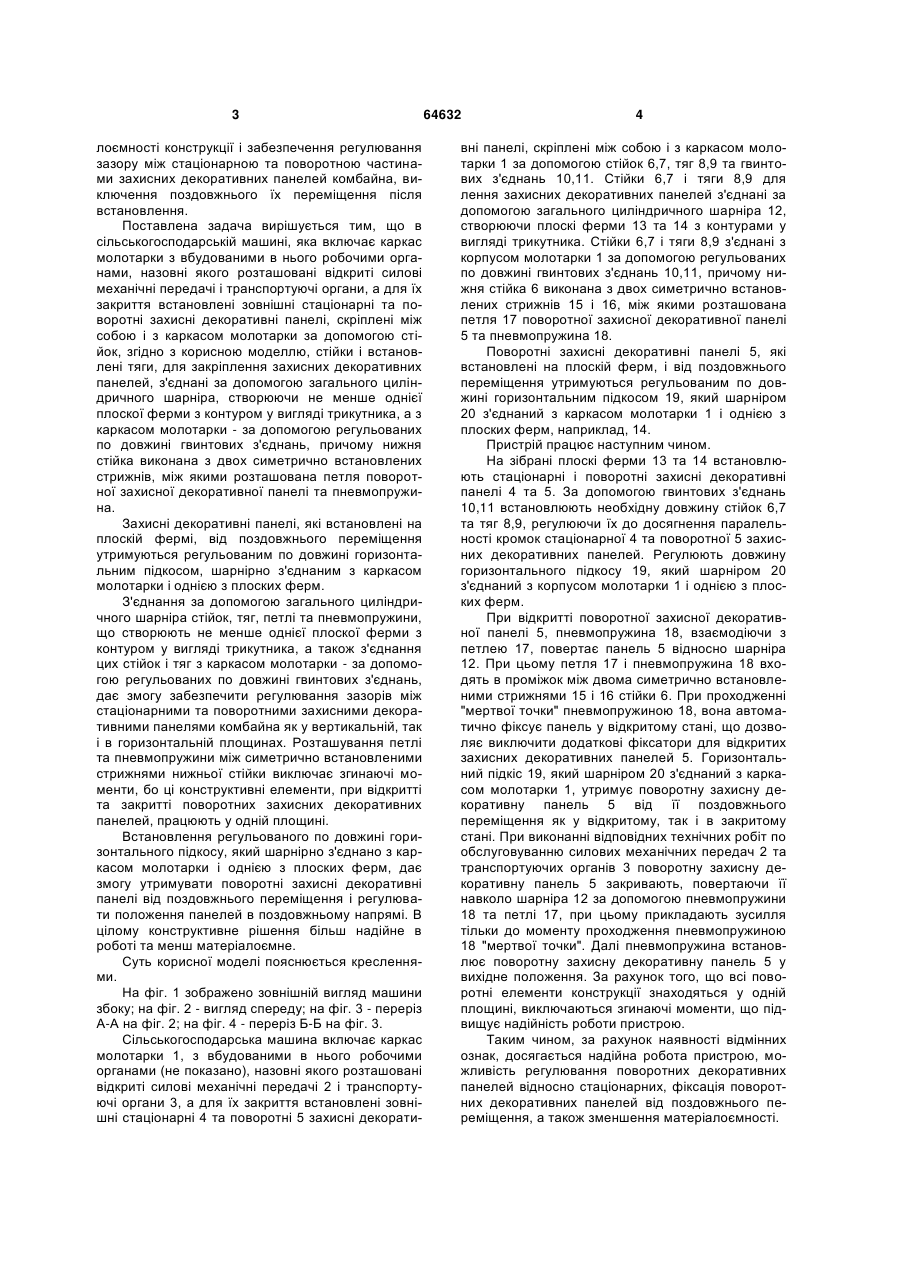

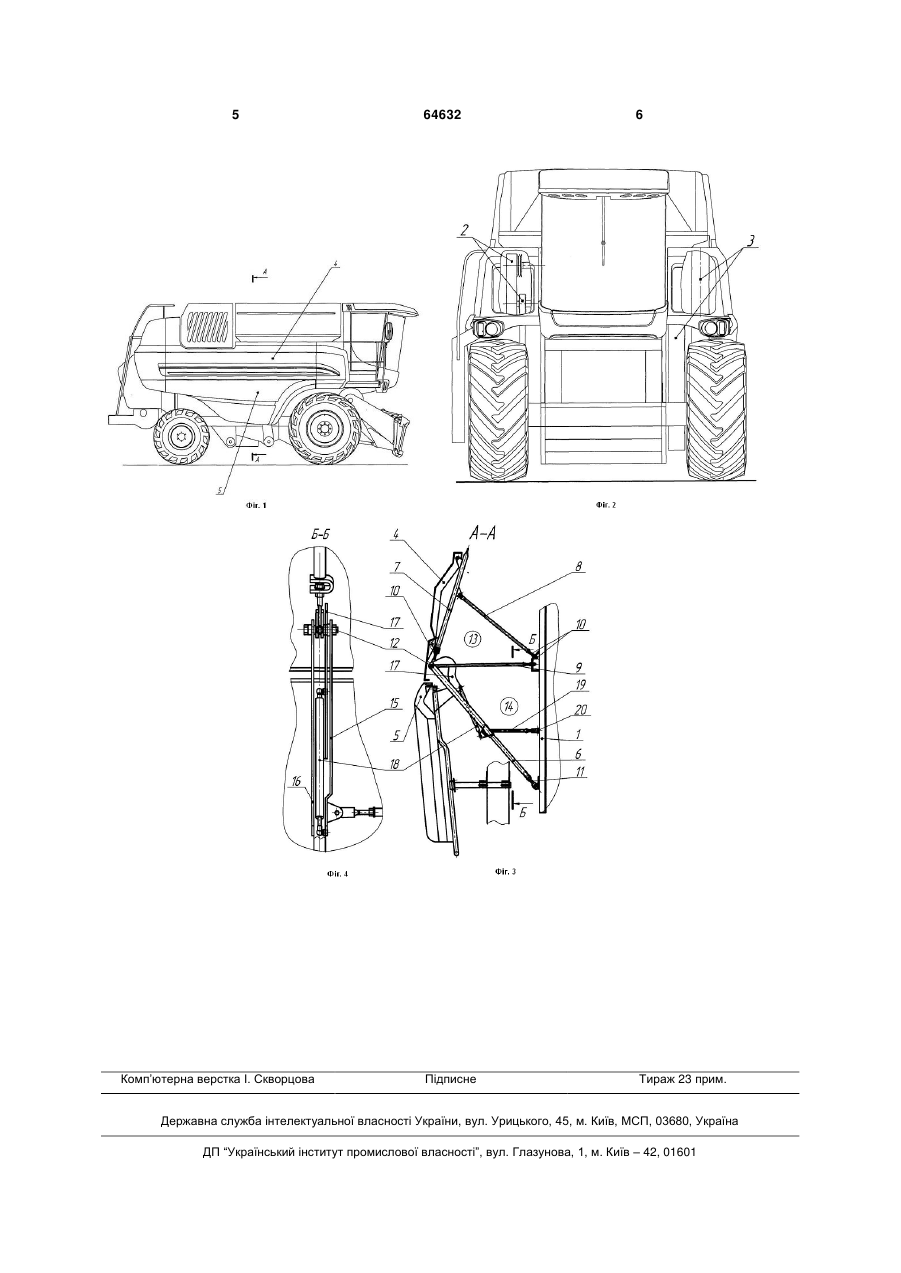

1. Сільськогосподарська машина, що включає каркас молотарки з вбудованими в ньому робочими органами, назовні якого розташовані відкриті силові механічні передачі і транспортуючі органи, а для їх закриття встановлені зовнішні стаціонарні U 2 (19) 1 3 лоємності конструкції і забезпечення регулювання зазору між стаціонарною та поворотною частинами захисних декоративних панелей комбайна, виключення поздовжнього їх переміщення після встановлення. Поставлена задача вирішується тим, що в сільськогосподарській машині, яка включає каркас молотарки з вбудованими в нього робочими органами, назовні якого розташовані відкриті силові механічні передачі і транспортуючі органи, а для їх закриття встановлені зовнішні стаціонарні та поворотні захисні декоративні панелі, скріплені між собою і з каркасом молотарки за допомогою стійок, згідно з корисною моделлю, стійки і встановлені тяги, для закріплення захисних декоративних панелей, з'єднані за допомогою загального циліндричного шарніра, створюючи не менше однієї плоскої ферми з контуром у вигляді трикутника, а з каркасом молотарки - за допомогою регульованих по довжині гвинтових з'єднань, причому нижня стійка виконана з двох симетрично встановлених стрижнів, між якими розташована петля поворотної захисної декоративної панелі та пневмопружина. Захисні декоративні панелі, які встановлені на плоскій фермі, від поздовжнього переміщення утримуються регульованим по довжині горизонтальним підкосом, шарнірно з'єднаним з каркасом молотарки і однією з плоских ферм. З'єднання за допомогою загального циліндричного шарніра стійок, тяг, петлі та пневмопружини, що створюють не менше однієї плоскої ферми з контуром у вигляді трикутника, а також з'єднання цих стійок і тяг з каркасом молотарки - за допомогою регульованих по довжині гвинтових з'єднань, дає змогу забезпечити регулювання зазорів між стаціонарними та поворотними захисними декоративними панелями комбайна як у вертикальній, так і в горизонтальній площинах. Розташування петлі та пневмопружини між симетрично встановленими стрижнями нижньої стійки виключає згинаючі моменти, бо ці конструктивні елементи, при відкритті та закритті поворотних захисних декоративних панелей, працюють у одній площині. Встановлення регульованого по довжині горизонтального підкосу, який шарнірно з'єднано з каркасом молотарки і однією з плоских ферм, дає змогу утримувати поворотні захисні декоративні панелі від поздовжнього переміщення і регулювати положення панелей в поздовжньому напрямі. В цілому конструктивне рішення більш надійне в роботі та менш матеріалоємне. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено зовнішній вигляд машини збоку; на фіг. 2 - вигляд спереду; на фіг. 3 - переріз А-А на фіг. 2; на фіг. 4 - переріз Б-Б на фіг. 3. Сільськогосподарська машина включає каркас молотарки 1, з вбудованими в нього робочими органами (не показано), назовні якого розташовані відкриті силові механічні передачі 2 і транспортуючі органи 3, а для їх закриття встановлені зовнішні стаціонарні 4 та поворотні 5 захисні декорати 64632 4 вні панелі, скріплені між собою і з каркасом молотарки 1 за допомогою стійок 6,7, тяг 8,9 та гвинтових з'єднань 10,11. Стійки 6,7 і тяги 8,9 для лення захисних декоративних панелей з'єднані за допомогою загального циліндричного шарніра 12, створюючи плоскі ферми 13 та 14 з контурами у вигляді трикутника. Стійки 6,7 і тяги 8,9 з'єднані з корпусом молотарки 1 за допомогою регульованих по довжині гвинтових з'єднань 10,11, причому нижня стійка 6 виконана з двох симетрично встановлених стрижнів 15 і 16, між якими розташована петля 17 поворотної захисної декоративної панелі 5 та пневмопружина 18. Поворотні захисні декоративні панелі 5, які встановлені на плоскій ферм, і від поздовжнього переміщення утримуються регульованим по довжині горизонтальним підкосом 19, який шарніром 20 з'єднаний з каркасом молотарки 1 і однією з плоских ферм, наприклад, 14. Пристрій працює наступним чином. На зібрані плоскі ферми 13 та 14 встановлюють стаціонарні і поворотні захисні декоративні панелі 4 та 5. За допомогою гвинтових з'єднань 10,11 встановлюють необхідну довжину стійок 6,7 та тяг 8,9, регулюючи їх до досягнення паралельності кромок стаціонарної 4 та поворотної 5 захисних декоративних панелей. Регулюють довжину горизонтального підкосу 19, який шарніром 20 з'єднаний з корпусом молотарки 1 і однією з плоских ферм. При відкритті поворотної захисної декоративної панелі 5, пневмопружина 18, взаємодіючи з петлею 17, повертає панель 5 відносно шарніра 12. При цьому петля 17 і пневмопружина 18 входять в проміжок між двома симетрично встановленими стрижнями 15 і 16 стійки 6. При проходженні "мертвої точки" пневмопружиною 18, вона автоматично фіксує панель у відкритому стані, що дозволяє виключити додаткові фіксатори для відкритих захисних декоративних панелей 5. Горизонтальний підкіс 19, який шарніром 20 з'єднаний з каркасом молотарки 1, утримує поворотну захисну декоративну панель 5 від її поздовжнього переміщення як у відкритому, так і в закритому стані. При виконанні відповідних технічних робіт по обслуговуванню силових механічних передач 2 та транспортуючих органів 3 поворотну захисну декоративну панель 5 закривають, повертаючи її навколо шарніра 12 за допомогою пневмопружини 18 та петлі 17, при цьому прикладають зусилля тільки до моменту проходження пневмопружиною 18 "мертвої точки". Далі пневмопружина встановлює поворотну захисну декоративну панель 5 у вихідне положення. За рахунок того, що всі поворотні елементи конструкції знаходяться у одній площині, виключаються згинаючі моменти, що підвищує надійність роботи пристрою. Таким чином, за рахунок наявності відмінних ознак, досягається надійна робота пристрою, можливість регулювання поворотних декоративних панелей відносно стаціонарних, фіксація поворотних декоративних панелей від поздовжнього переміщення, а також зменшення матеріалоємності. 5 Комп’ютерна верстка І. Скворцова 64632 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
