Зубчаста муфта

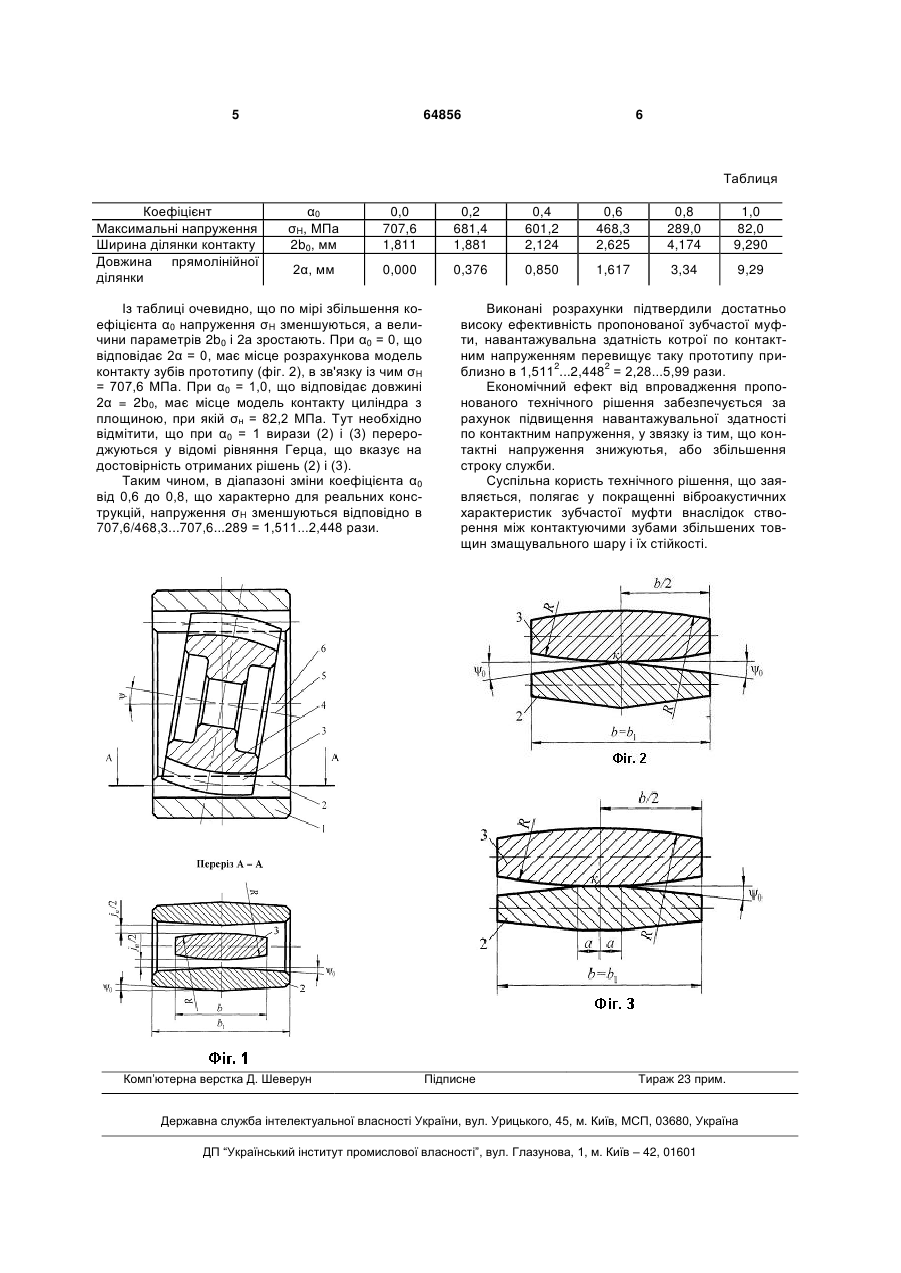

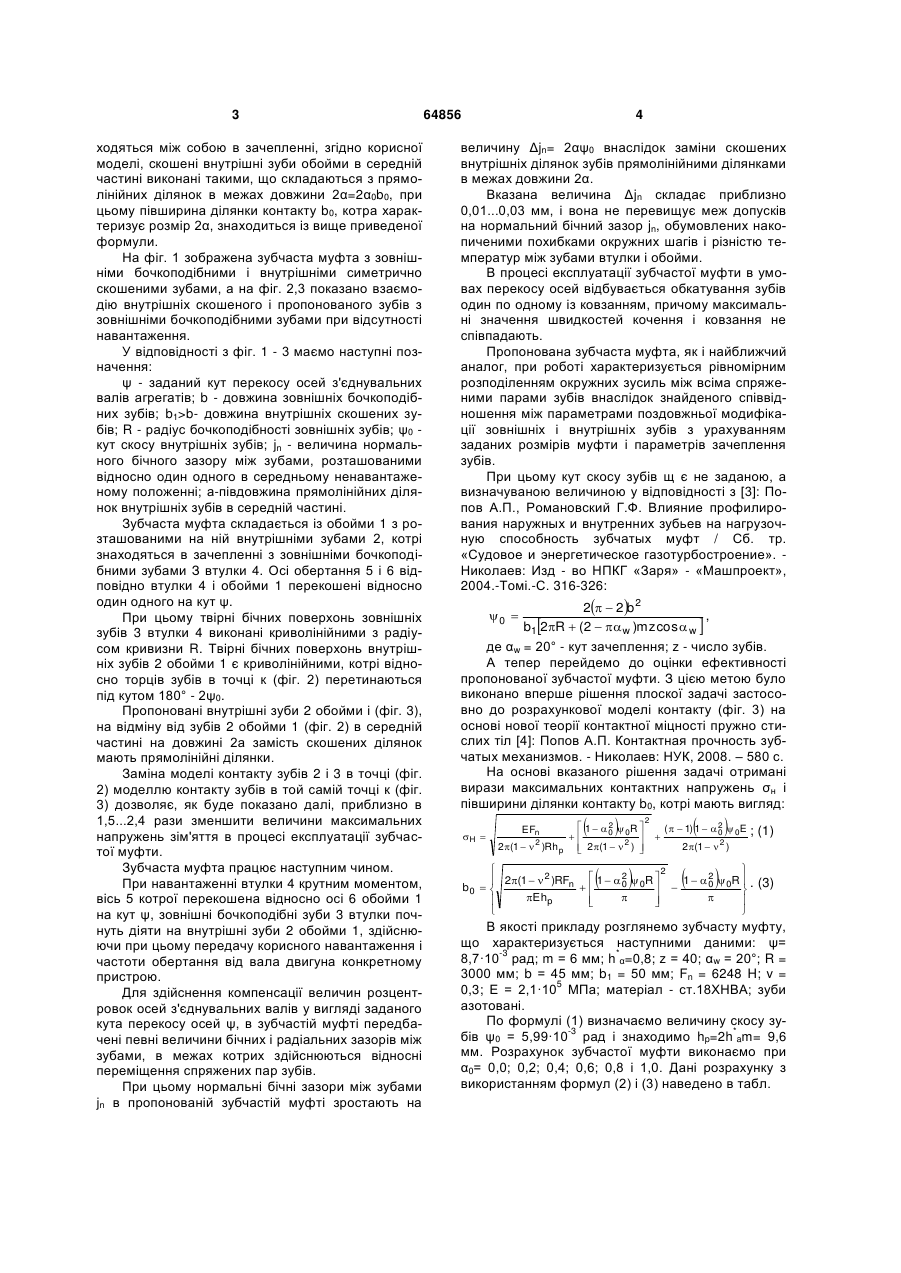

Зубчаста муфта, що складається із втулки з бочкоподібними зовнішніми зубами та обойми з симетрично скошеними відносно середини внутрішніми зубами, котрі знаходяться між собою в зачепленні, яка відрізняється тим, що скошені внутрішні зуби обойми в середній частині виконані такими, що складаються з прямолінійних ділянок в межах довжини 2α= 2α0b0, при цьому півширина ділянки контакту b0, котра характеризує розмір 2α, знаходиться із виразу Корисна модель відноситься до галузі машинобудування. Відома зубчаста муфта, що містить втулку з бочкоподібними зовнішніми зубами і охоплюючу її і кінематично зв'язану з нею обойму з внутрішніми прямими зубами, котра в процесі взаємодії зубів один з одним здійснює передачу корисного навантаження і частоти обертання від одних валів іншим валам машин і механізмів, компенсуючи при цьому перекоси осей з'єднувальних валів за рахунок наявності гарантованих величин бічних і радіальних зазорів між зубами [1]: Попов А.П. Зубчатые муфты в судовых агрегатах. -Л.: Судостроение, 1985. 240 с. Недоліком відомої зубчастої муфти є обмежена навантажувальна здатність, обумовлена вкрай нерівномірним розподіленням зусиль між спряженими парами зубів внаслідок їх перекосу відносно один одного. Найбільш близьким за технічною сутністю до пропонованого рішення є зубчаста муфта з бочкоподібними зовнішніми зубами втулки і симетрично скошеними відносно середини внутрішніми зубами обойми [2]: А.с. 1504394 СССР. Зубчатая муфта / А.П. Попов (СССР).-408960/31-27; Заявл. 09.07.86; Опубл. 30.08.89. Бюл. №32. Недоліком вказаної зубчастої муфти є дуже високі контактні напруження, обумовлені взаємодією бочкоподібних і скошених зубів. Задача корисної моделі - суттєве зниження максимальних контактних напружень і, як наслідок, підвищення навантажувальної здатності зубчастої муфти по вказаним напруженням. Для рішення задачі в зубчастій муфті, що складається із втулки з бочкоподібними зовнішніми зубами та обойми з симетрично скошеними відносно середини внутрішніми зубами, скошені внутрішні зуби обойми в середній частині виконані такими, що складаються з прямолінійних ділянок в межах довжини 2α= 2α0b0, при цьому півширина ділянки контакту b0, котра характеризує розмір 2α, знаходиться із виразу   2 2 2  2(1   2 )RFn  (1   0 ) 0R  (   1)(1   0 ) 0R  , b 0  2     Ehp           (13) 64856 (11) UA де υ - коефіцієнт Пуассона; Е - модуль пружності матеріалів; Fn - нормальна сила, що діє на спряжену пару зубів; R-радіус бочкоподібності зо* * внішніх зубів; hp = 2h am - робоча висота зубів; h a = 0,8 - коефіцієнт висоти голівки зуба; m - модуль зачеплення; α0=а/b0 - коефіцієнт, який змінюється у межах 0< α0
