Спосіб фізичного моделювання експлуатаційних температурних умов роликів машин безперервного лиття заготовок
Номер патенту: 65053
Опубліковано: 25.11.2011
Автори: Біщак Роман Теодорович, Марущак Павло Орестович, Баран Денис Ярославович
Формула / Реферат
Спосіб фізичного моделювання експлуатаційних температурних умов роликів машин безперервного лиття заготовок, при якому виготовляють фізичну модель ролика, обертають її, нагрівають верхню частину та охолоджують нижню і записують температурне поле, який відрізняється тим, що поверхню фізичної моделі ролика нагрівають газовим пальником, а охолоджують у ємності з водою.
Текст

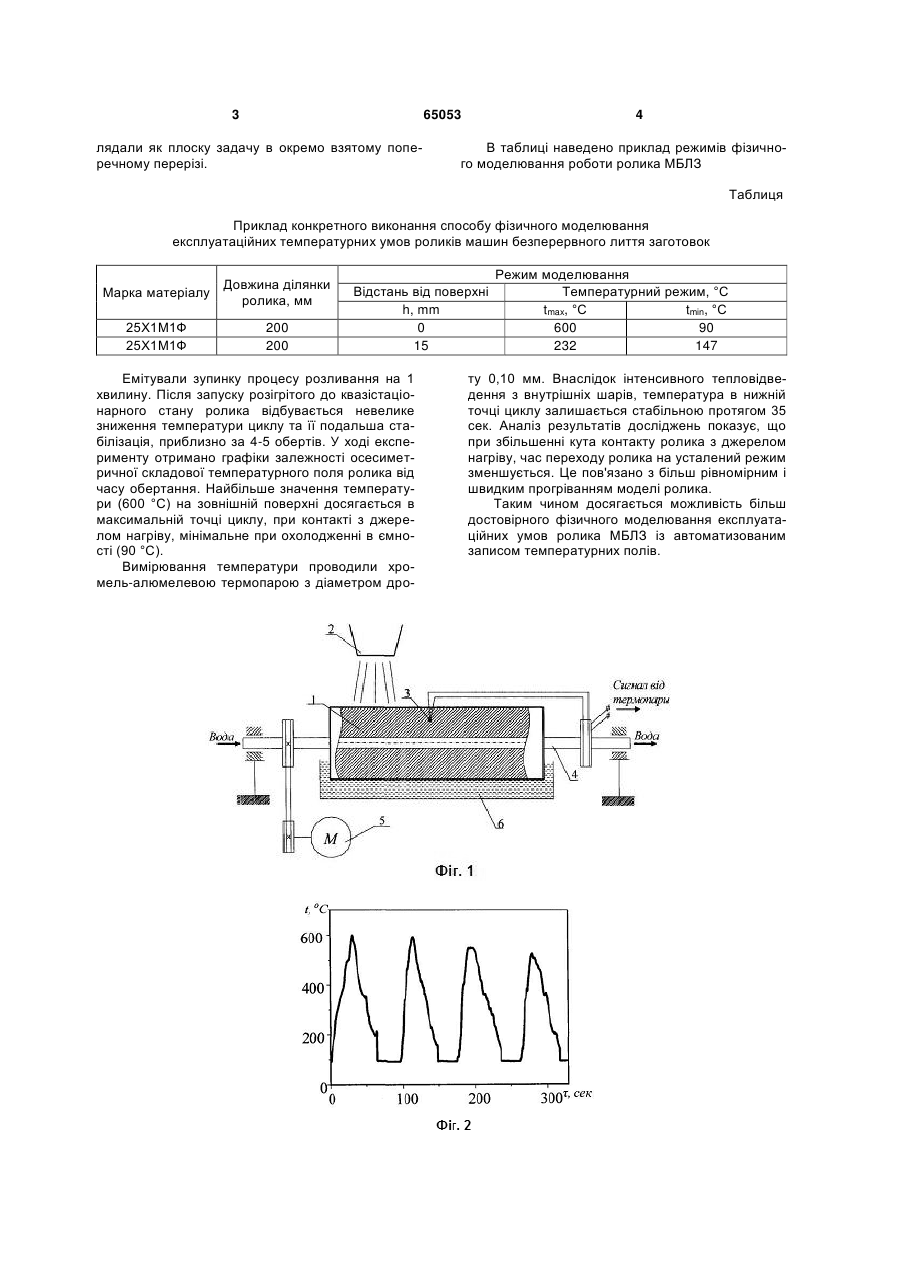

Спосіб фізичного моделювання експлуатаційних температурних умов роликів машин безперервного лиття заготовок, при якому виготовляють фізичну модель ролика, обертають її, нагрівають верхню частину та охолоджують нижню і записують температурне поле, який відрізняється тим, що поверхню фізичної моделі ролика нагрівають газовим пальником, а охолоджують у ємності з водою. (19) (21) u201105245 (22) 26.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) МАРУЩАК ПАВЛО ОРЕСТОВИЧ, БАРАН ДЕНИС ЯРОСЛАВОВИЧ, БІЩАК РОМАН ТЕОДОРОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 65053 лядали як плоску задачу в окремо взятому поперечному перерізі. 4 В таблиці наведено приклад режимів фізичного моделювання роботи ролика МБЛЗ Таблиця Приклад конкретного виконання способу фізичного моделювання експлуатаційних температурних умов роликів машин безперервного лиття заготовок Марка матеріалу Довжина ділянки ролика, мм 25Х1М1Ф 25Х1М1Ф 200 200 Відстань від поверхні h, mm 0 15 Емітували зупинку процесу розливання на 1 хвилину. Після запуску розігрітого до квазістаціонарного стану ролика відбувається невелике зниження температури циклу та її подальша стабілізація, приблизно за 4-5 обертів. У ході експерименту отримано графіки залежності осесиметричної складової температурного поля ролика від часу обертання. Найбільше значення температури (600 °С) на зовнішній поверхні досягається в максимальній точці циклу, при контакті з джерелом нагріву, мінімальне при охолодженні в ємності (90 °С). Вимірювання температури проводили хромель-алюмелевою термопарою з діаметром дро Режим моделювання Температурний режим, °С tmax, °С tmin, °С 600 90 232 147 ту 0,10 мм. Внаслідок інтенсивного тепловідведення з внутрішніх шарів, температура в нижній точці циклу залишається стабільною протягом 35 сек. Аналіз результатів досліджень показує, що при збільшенні кута контакту ролика з джерелом нагріву, час переходу ролика на усталений режим зменшується. Це пов'язано з більш рівномірним і швидким прогріванням моделі ролика. Таким чином досягається можливість більш достовірного фізичного моделювання експлуатаційних умов ролика МБЛЗ із автоматизованим записом температурних полів. 5 Комп’ютерна верстка В. Мацело 65053 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for physical modeling of operation temperature conditions for rollers of machines for continuous ingot casting
Автори англійськоюMaruschak Pavlo Orestovych, Baran Denys Yaroslavovych, Bischak Roman Teodorovych
Назва патенту російськоюСпособ физического моделирования эксплуатационных температурных условий роликов машин непрерывного литья заготовок
Автори російськоюМарущак Павел Орестович, Баран Денис Ярославович, Бищак Роман Теодорович
МПК / Мітки
МПК: G01N 25/72
Мітки: безперервного, лиття, спосіб, температурних, моделювання, експлуатаційних, фізичного, роликів, машин, умов, заготовок
