Ролик машини безперервного лиття заготовок

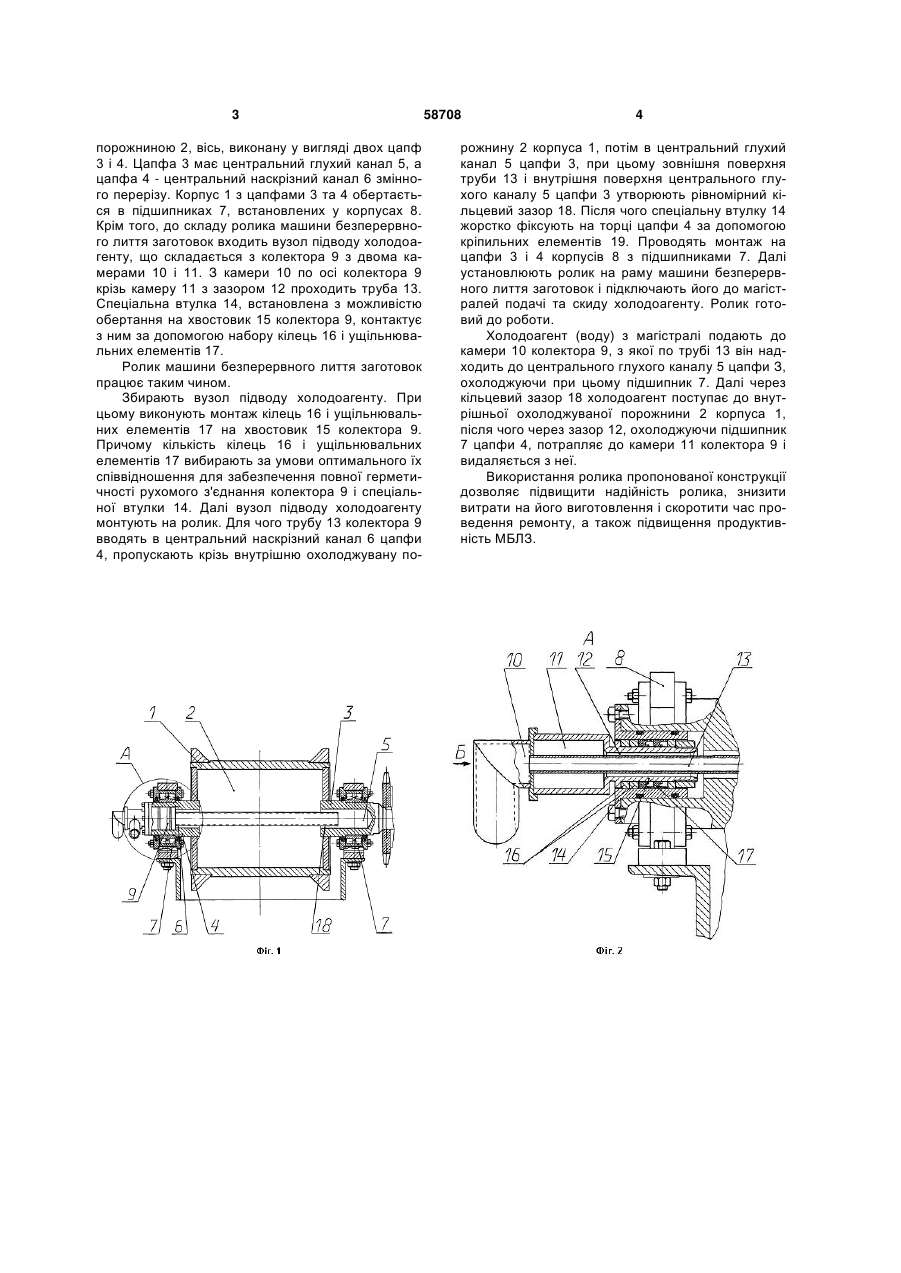

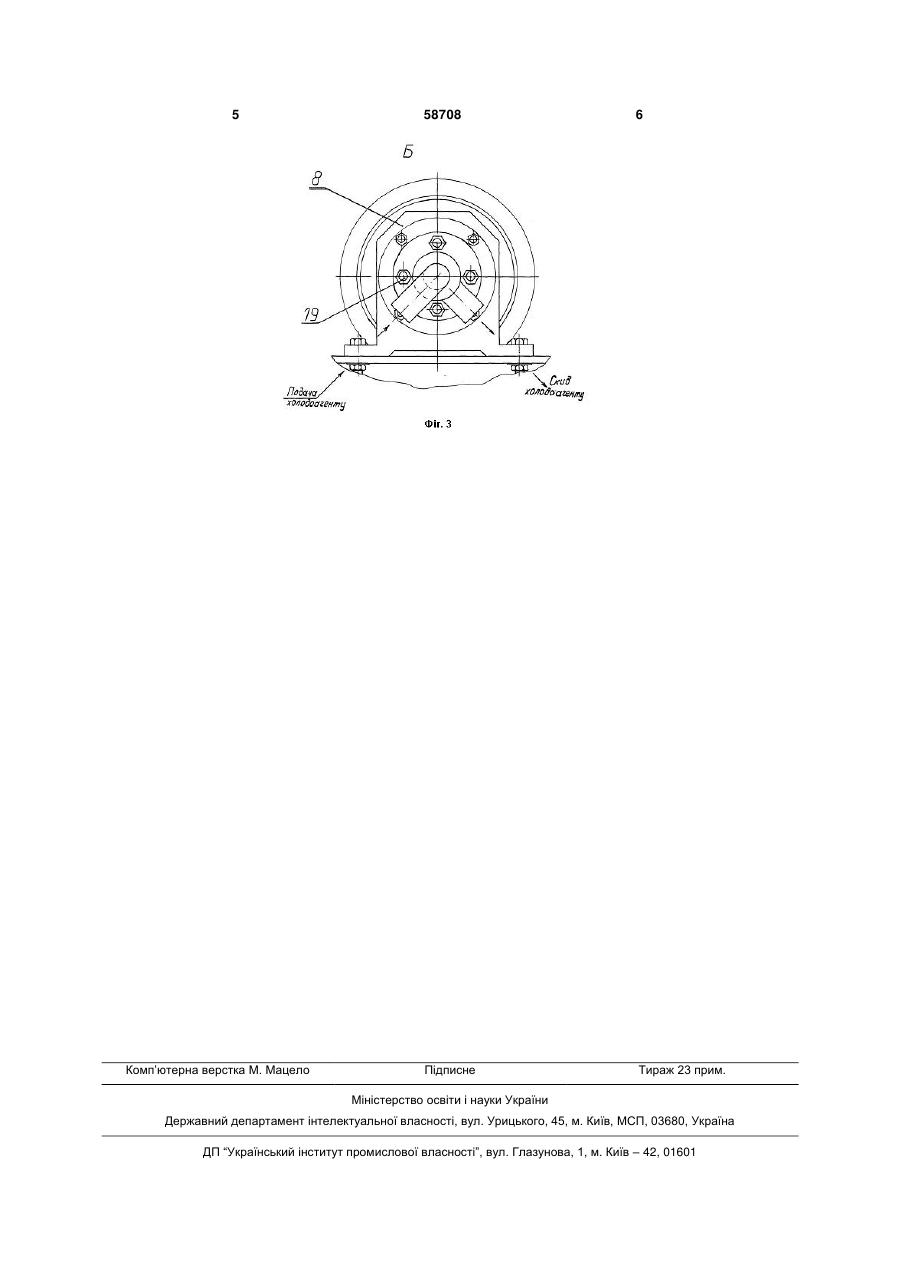

Ролик машини безперервного лиття заготовок, що містить корпус, вісь з центральним каналом і систему охолодження ролика з вузлом підводу холодоагенту, який відрізняється тим, що вузол підводу холодоагенту виконаний у вигляді колектора, труба якого розміщена з зазором в центральному каналі, і спеціальної втулки, що жорстко закріплена на торці осі ролика з можливістю обертання навколо колектора і контактує з ним за допомогою кілець і ущільнювальних елементів, співвідношення яких визначається умовою забезпечення повної герметичності в зоні контакту. (19) (21) u201010704 (22) 06.09.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) БУГА ІЛЛЯ ДМИТРОВИЧ, УЧИТЕЛЬ ЛЕВ МИХАЙЛОВИЧ, ЛИСЕНКО ВІТАЛІЙ ПЕТРОВИЧ, НЕДАЙВОДА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, СЛИВЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ЄРМОЛЕНКО ГАННА ВОЛОДИМИРІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДНІПРОВСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. Ф.Е. ДЗЕРЖИНСЬКОГО" 3 порожниною 2, вісь, виконану у вигляді двох цапф 3 і 4. Цапфа 3 має центральний глухий канал 5, а цапфа 4 - центральний наскрізний канал 6 змінного перерізу. Корпус 1 з цапфами 3 та 4 обертається в підшипниках 7, встановлених у корпусах 8. Крім того, до складу ролика машини безперервного лиття заготовок входить вузол підводу холодоагенту, що складається з колектора 9 з двома камерами 10 і 11. З камери 10 по осі колектора 9 крізь камеру 11 з зазором 12 проходить труба 13. Спеціальна втулка 14, встановлена з можливістю обертання на хвостовик 15 колектора 9, контактує з ним за допомогою набору кілець 16 і ущільнювальних елементів 17. Ролик машини безперервного лиття заготовок працює таким чином. Збирають вузол підводу холодоагенту. При цьому виконують монтаж кілець 16 і ущільнювальних елементів 17 на хвостовик 15 колектора 9. Причому кількість кілець 16 і ущільнювальних елементів 17 вибирають за умови оптимального їх співвідношення для забезпечення повної герметичності рухомого з'єднання колектора 9 і спеціальної втулки 14. Далі вузол підводу холодоагенту монтують на ролик. Для чого трубу 13 колектора 9 вводять в центральний наскрізний канал 6 цапфи 4, пропускають крізь внутрішню охолоджувану по 58708 4 рожнину 2 корпуса 1, потім в центральний глухий канал 5 цапфи 3, при цьому зовнішня поверхня труби 13 і внутрішня поверхня центрального глухого каналу 5 цапфи 3 утворюють рівномірний кільцевий зазор 18. Після чого спеціальну втулку 14 жорстко фіксують на торці цапфи 4 за допомогою кріпильних елементів 19. Проводять монтаж на цапфи 3 і 4 корпусів 8 з підшипниками 7. Далі установлюють ролик на раму машини безперервного лиття заготовок і підключають його до магістралей подачі та скиду холодоагенту. Ролик готовий до роботи. Холодоагент (воду) з магістралі подають до камери 10 колектора 9, з якої по трубі 13 він надходить до центрального глухого каналу 5 цапфи З, охолоджуючи при цьому підшипник 7. Далі через кільцевий зазор 18 холодоагент поступає до внутрішньої охолоджуваної порожнини 2 корпуса 1, після чого через зазор 12, охолоджуючи підшипник 7 цапфи 4, потрапляє до камери 11 колектора 9 і видаляється з неї. Використання ролика пропонованої конструкції дозволяє підвищити надійність ролика, знизити витрати на його виготовлення і скоротити час проведення ремонту, а також підвищення продуктивність МБЛЗ. 5 Комп’ютерна верстка М. Мацело 58708 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
