Саморозчіплюваний гак
Номер патенту: 65134
Опубліковано: 25.11.2011
Автори: Стрілець Олег Романович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович, Федорук Світлана Леонідівна
Формула / Реферат
Саморозчіплюваний гак, що складається з фігурного корпусу з отвором, розміщеним в ньому канатом і напрямною з виступом та пазом під ним, який взаємодіє з виштовхувачем, вісь повороту якого розміщена від напрямної на відстані, меншій ніж довжина робочого плеча виштовхувача і підпружиненого хвостовика гака, який відрізняється тим, що на фігурному корпусі шарнірно закріплений триплечий дисбалансний виштовхувач, бокове плече якого важче верхнього та нижнього, через систему блоків якого кільце вантажного каната зв'язане з вантажопідйомним механізмом, а на нижньому плечі виштовхувача виконана фігурна виїмка під кільце вантажного каната, причому хід виштовхувача обмежений упорами, встановленими на фігурному корпусі.
Текст

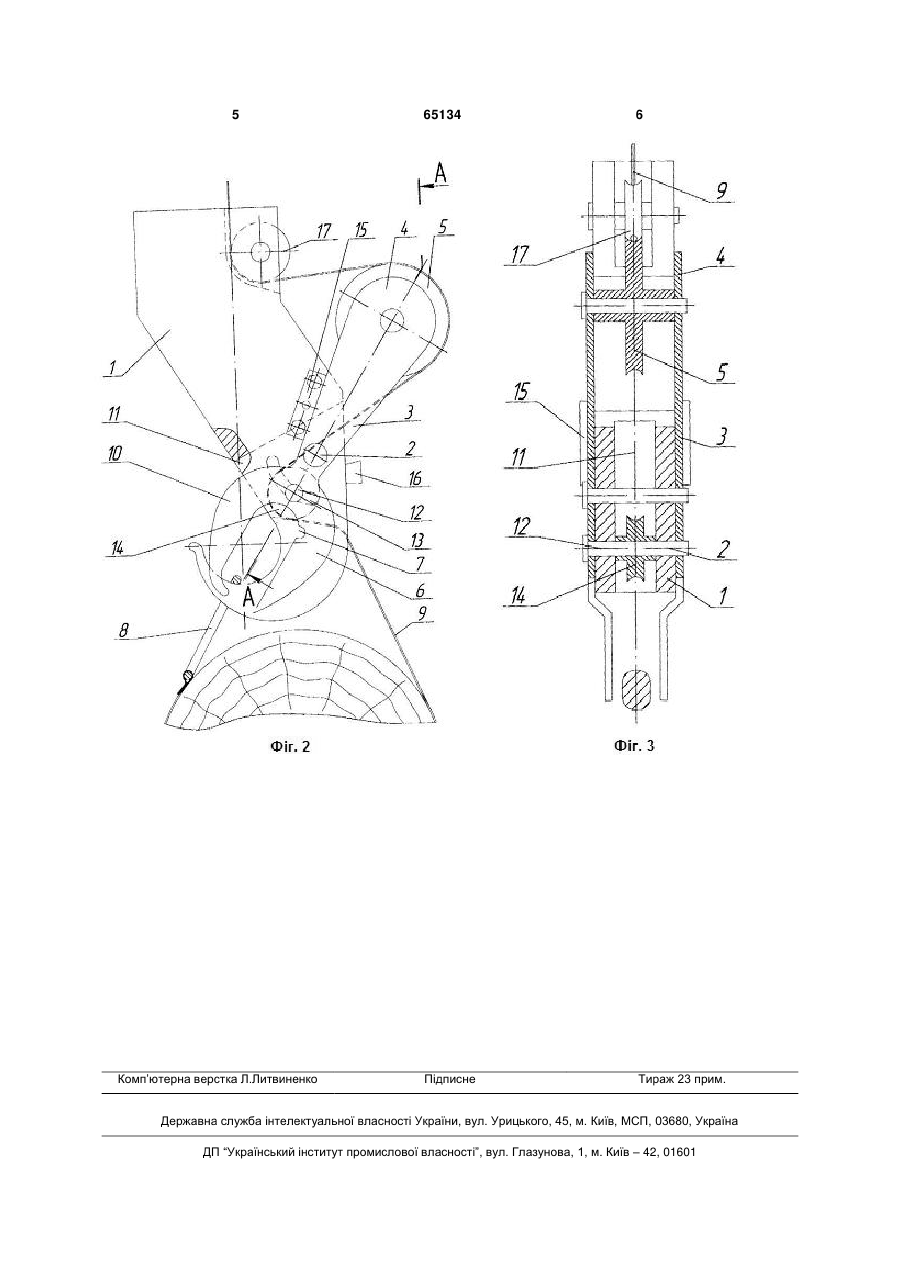

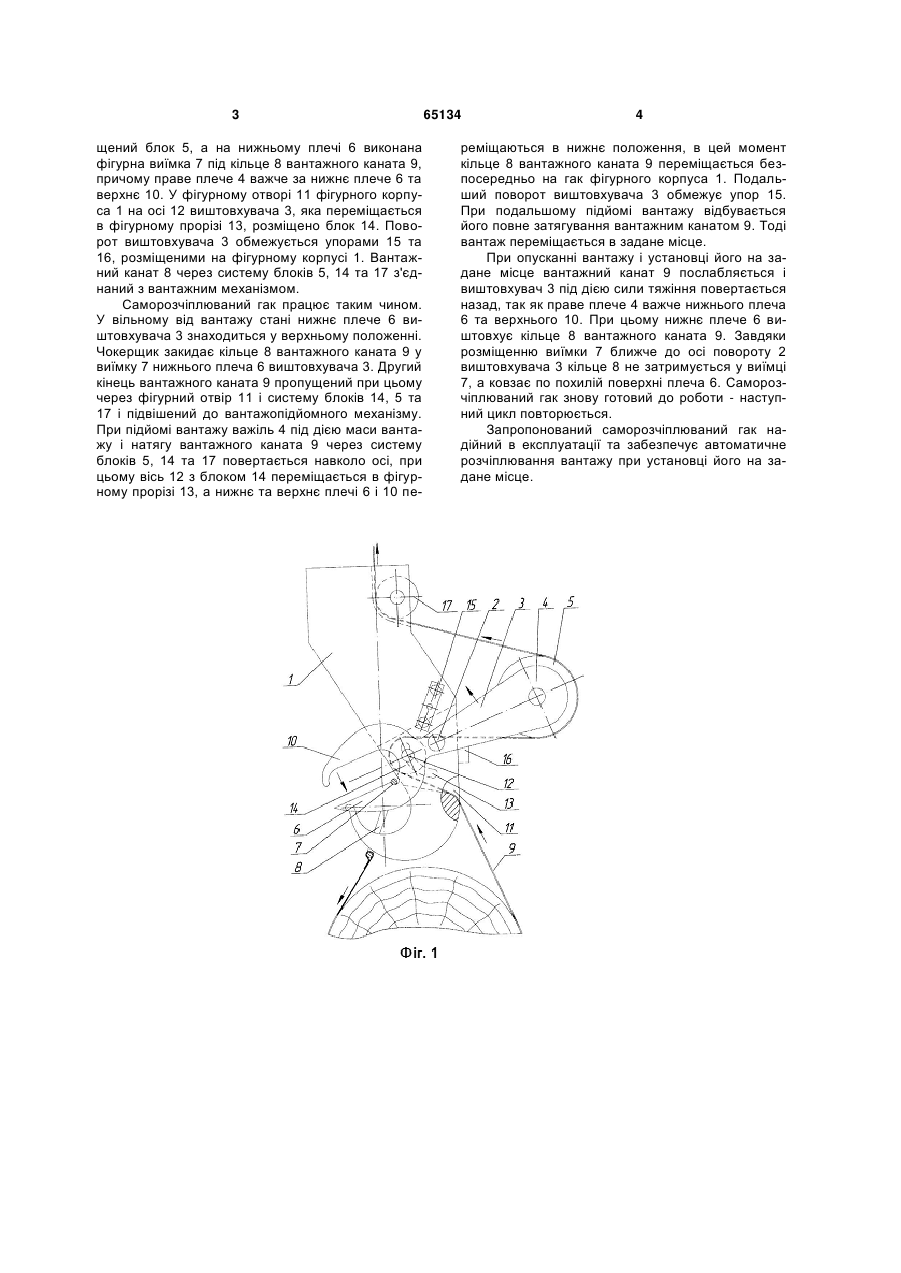

Саморозчіплюваний гак, що складається з фігурного корпусу з отвором, розміщеним в ньому канатом і напрямною з виступом та пазом під ним, 3 щений блок 5, а на нижньому плечі 6 виконана фігурна виїмка 7 під кільце 8 вантажного каната 9, причому праве плече 4 важче за нижнє плече 6 та верхнє 10. У фігурному отворі 11 фігурного корпуса 1 на осі 12 виштовхувача 3, яка переміщається в фігурному прорізі 13, розміщено блок 14. Поворот виштовхувача 3 обмежується упорами 15 та 16, розміщеними на фігурному корпусі 1. Вантажний канат 8 через систему блоків 5, 14 та 17 з'єднаний з вантажним механізмом. Саморозчіплюваний гак працює таким чином. У вільному від вантажу стані нижнє плече 6 виштовхувача 3 знаходиться у верхньому положенні. Чокерщик закидає кільце 8 вантажного каната 9 у виїмку 7 нижнього плеча 6 виштовхувача 3. Другий кінець вантажного каната 9 пропущений при цьому через фігурний отвір 11 і систему блоків 14, 5 та 17 і підвішений до вантажопідйомного механізму. При підйомі вантажу важіль 4 під дією маси вантажу і натягу вантажного каната 9 через систему блоків 5, 14 та 17 повертається навколо осі, при цьому вісь 12 з блоком 14 переміщається в фігурному прорізі 13, а нижнє та верхнє плечі 6 і 10 пе 65134 4 реміщаються в нижнє положення, в цей момент кільце 8 вантажного каната 9 переміщається безпосередньо на гак фігурного корпуса 1. Подальший поворот виштовхувача 3 обмежує упор 15. При подальшому підйомі вантажу відбувається його повне затягування вантажним канатом 9. Тоді вантаж переміщається в задане місце. При опусканні вантажу і установці його на задане місце вантажний канат 9 послабляється і виштовхувач 3 під дією сили тяжіння повертається назад, так як праве плече 4 важче нижнього плеча 6 та верхнього 10. При цьому нижнє плече 6 виштовхує кільце 8 вантажного каната 9. Завдяки розміщенню виїмки 7 ближче до осі повороту 2 виштовхувача 3 кільце 8 не затримується у виїмці 7, а ковзає по похилій поверхні плеча 6. Саморозчіплюваний гак знову готовий до роботи - наступний цикл повторюється. Запропонований саморозчіплюваний гак надійний в експлуатації та забезпечує автоматичне розчіплювання вантажу при установці його на задане місце. 5 Комп’ютерна верстка Л.Литвиненко 65134 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-releasing hook
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Fedoruk Svitlana Leonidovna, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюСамоотцепляющийся крюк
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Федорук Светлана Леонидовна, Стрилец Владимир Николаевич
МПК / Мітки
МПК: B66C 1/00
Мітки: саморозчіплюваний, гак
