Дорн для дорнування внутрішніх гвинтових канавок

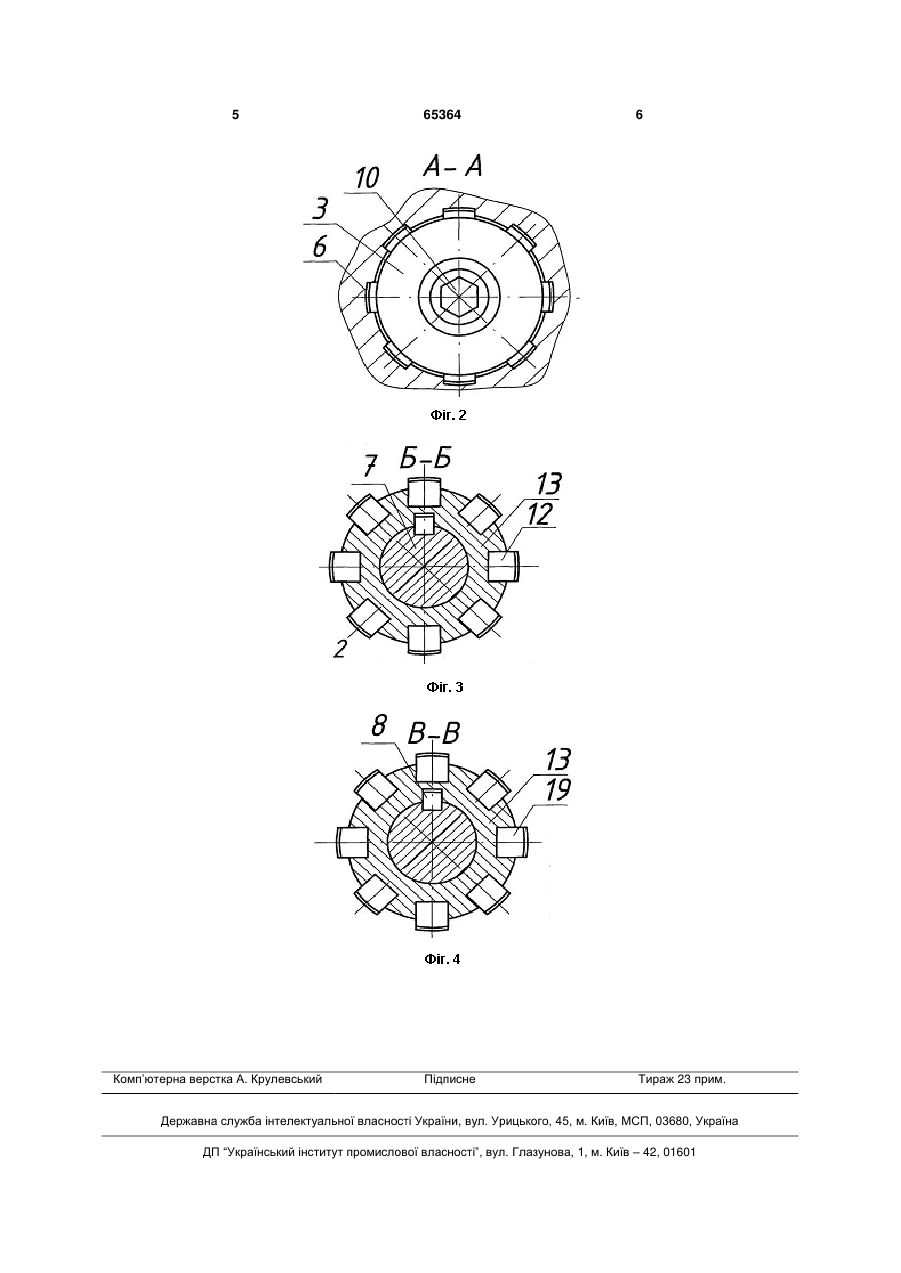

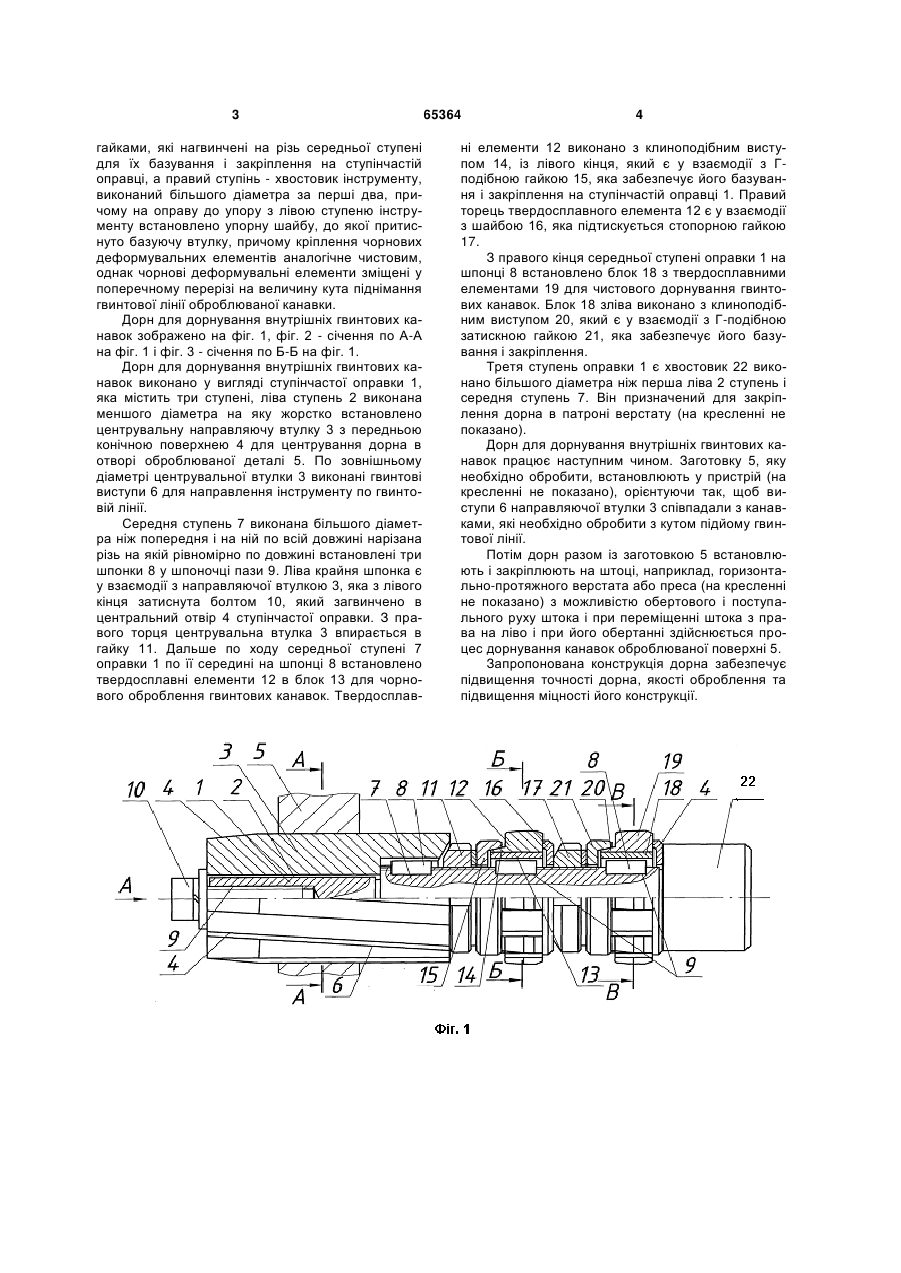

Дорн для дорнування внутрішніх гвинтових канавок, який виконано у вигляді оправки, направляючих, деформувальних елементів та елементів кріплення, який відрізняється тим, що дорн виконано у вигляді оправки ступінчастої форми, яка містить три ступені: лівий ступінь виконано меншого діаметра, на ньому встановлена центрувальна направляюча втулка з зовнішньою конічною поверхнею, з лівого торця по зовнішньому діаметру якої виконані гвинтові виступи для направлення інструменту по гвинтовій лінії, середній ступінь виконано більшого діаметра, ніж лівий, на ньому нарізана різь, на якій рівномірно по довжині вста U 2 (19) 1 3 гайками, які нагвинчені на різь середньої ступені для їх базування і закріплення на ступінчастій оправці, а правий ступінь - хвостовик інструменту, виконаний більшого діаметра за перші два, причому на оправу до упору з лівою ступеню інструменту встановлено упорну шайбу, до якої притиснуто базуючу втулку, причому кріплення чорнових деформувальних елементів аналогічне чистовим, однак чорнові деформувальні елементи зміщені у поперечному перерізі на величину кута піднімання гвинтової лінії оброблюваної канавки. Дорн для дорнування внутрішніх гвинтових канавок зображено на фіг. 1, фіг. 2 - січення по А-А на фіг. 1 і фіг. 3 - січення по Б-Б на фіг. 1. Дорн для дорнування внутрішніх гвинтових канавок виконано у вигляді ступінчастої оправки 1, яка містить три ступені, ліва ступень 2 виконана меншого діаметра на яку жорстко встановлено центрувальну направляючу втулку 3 з передньою конічною поверхнею 4 для центрування дорна в отворі оброблюваної деталі 5. По зовнішньому діаметрі центрувальної втулки 3 виконані гвинтові виступи 6 для направлення інструменту по гвинтовій лінії. Середня ступень 7 виконана більшого діаметра ніж попередня і на ній по всій довжині нарізана різь на якій рівномірно по довжині встановлені три шпонки 8 у шпоночці пази 9. Ліва крайня шпонка є у взаємодії з направляючої втулкою 3, яка з лівого кінця затиснута болтом 10, який загвинчено в центральний отвір 4 ступінчастої оправки. З правого торця центрувальна втулка 3 впирається в гайку 11. Дальше по ходу середньої ступені 7 оправки 1 по її середині на шпонці 8 встановлено твердосплавні елементи 12 в блок 13 для чорнового оброблення гвинтових канавок. Твердосплав 65364 4 ні елементи 12 виконано з клиноподібним виступом 14, із лівого кінця, який є у взаємодії з Гподібною гайкою 15, яка забезпечує його базування і закріплення на ступінчастій оправці 1. Правий торець твердосплавного елемента 12 є у взаємодії з шайбою 16, яка підтискується стопорною гайкою 17. З правого кінця середньої ступені оправки 1 на шпонці 8 встановлено блок 18 з твердосплавними елементами 19 для чистового дорнування гвинтових канавок. Блок 18 зліва виконано з клиноподібним виступом 20, який є у взаємодії з Г-подібною затискною гайкою 21, яка забезпечує його базування і закріплення. Третя ступень оправки 1 є хвостовик 22 виконано більшого діаметра ніж перша ліва 2 ступень і середня ступень 7. Він призначений для закріплення дорна в патроні верстату (на кресленні не показано). Дорн для дорнування внутрішніх гвинтових канавок працює наступним чином. Заготовку 5, яку необхідно обробити, встановлюють у пристрій (на кресленні не показано), орієнтуючи так, щоб виступи 6 направляючої втулки 3 співпадали з канавками, які необхідно обробити з кутом підйому гвинтової лінії. Потім дорн разом із заготовкою 5 встановлюють і закріплюють на штоці, наприклад, горизонтально-протяжного верстата або преса (на кресленні не показано) з можливістю обертового і поступального руху штока і при переміщенні штока з права на ліво і при його обертанні здійснюється процес дорнування канавок оброблюваної поверхні 5. Запропонована конструкція дорна забезпечує підвищення точності дорна, якості оброблення та підвищення міцності його конструкції. 5 Комп’ютерна верстка А. Крулевський 65364 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
