Спосіб захисту силового вимикача силового перетворювача і силовий перетворювач
Формула / Реферат

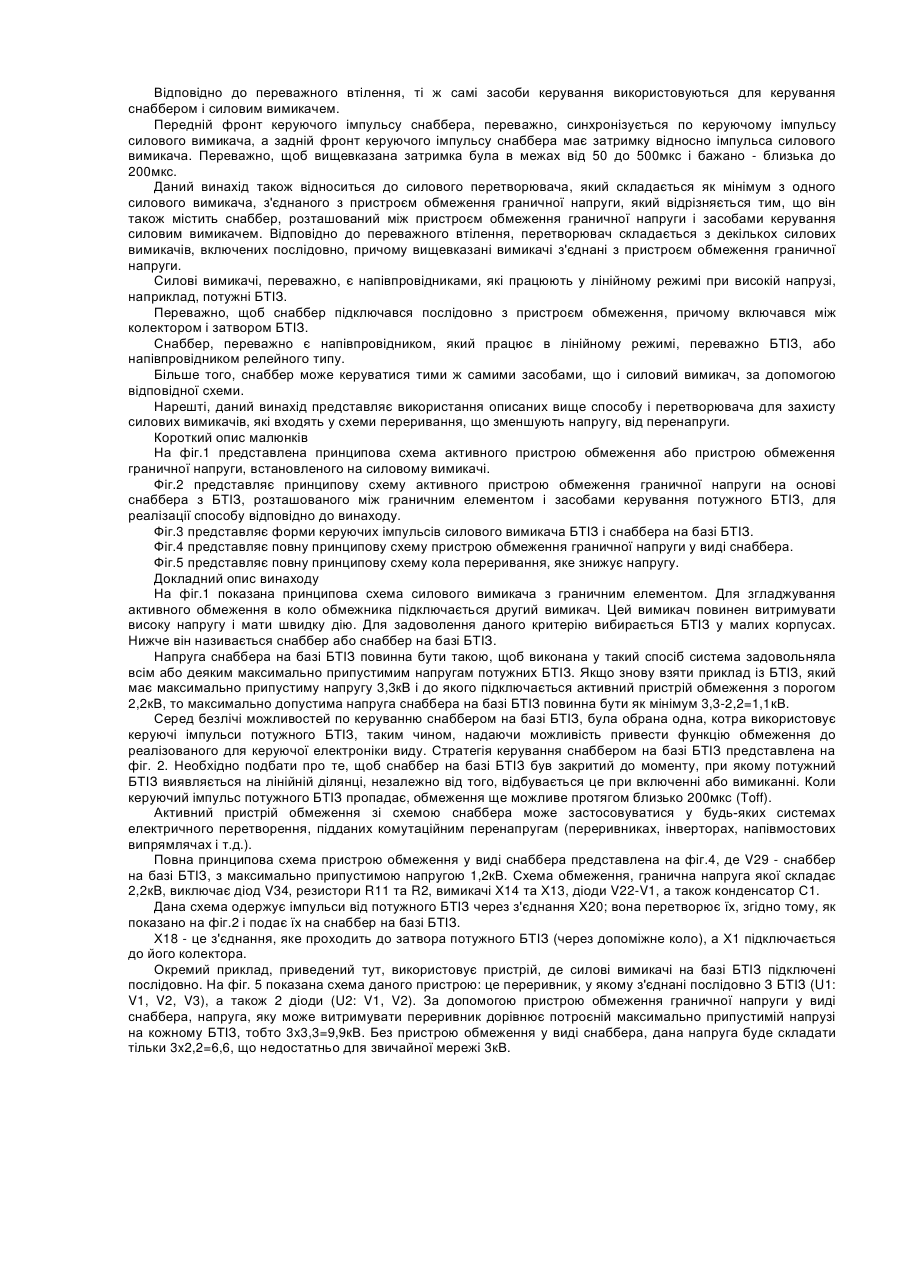

1. Спосіб захисту силового вимикача силового перетворювача, з'єднаного з пристроєм обмеження граничної напруги, відповідно до якого підтримують максимально припустиму напругу на вказаному силовому вимикачі шляхом згладжування функції обмеження граничної напруги, коли вимикач вимкнений.
2. Спосіб за п. 1, який відрізняється тим, що підтримують максимально припустиму напругу на вказаному силовому вимикачі за допомогою снаббера, встановленого між пристроєм обмеження граничної напруги і засобами керування силовим вимикачем.
3. Спосіб за пп. 1 або 2, який відрізняється тим, що використовують ті самі засоби керування для керування снаббером і силовим вимикачем.

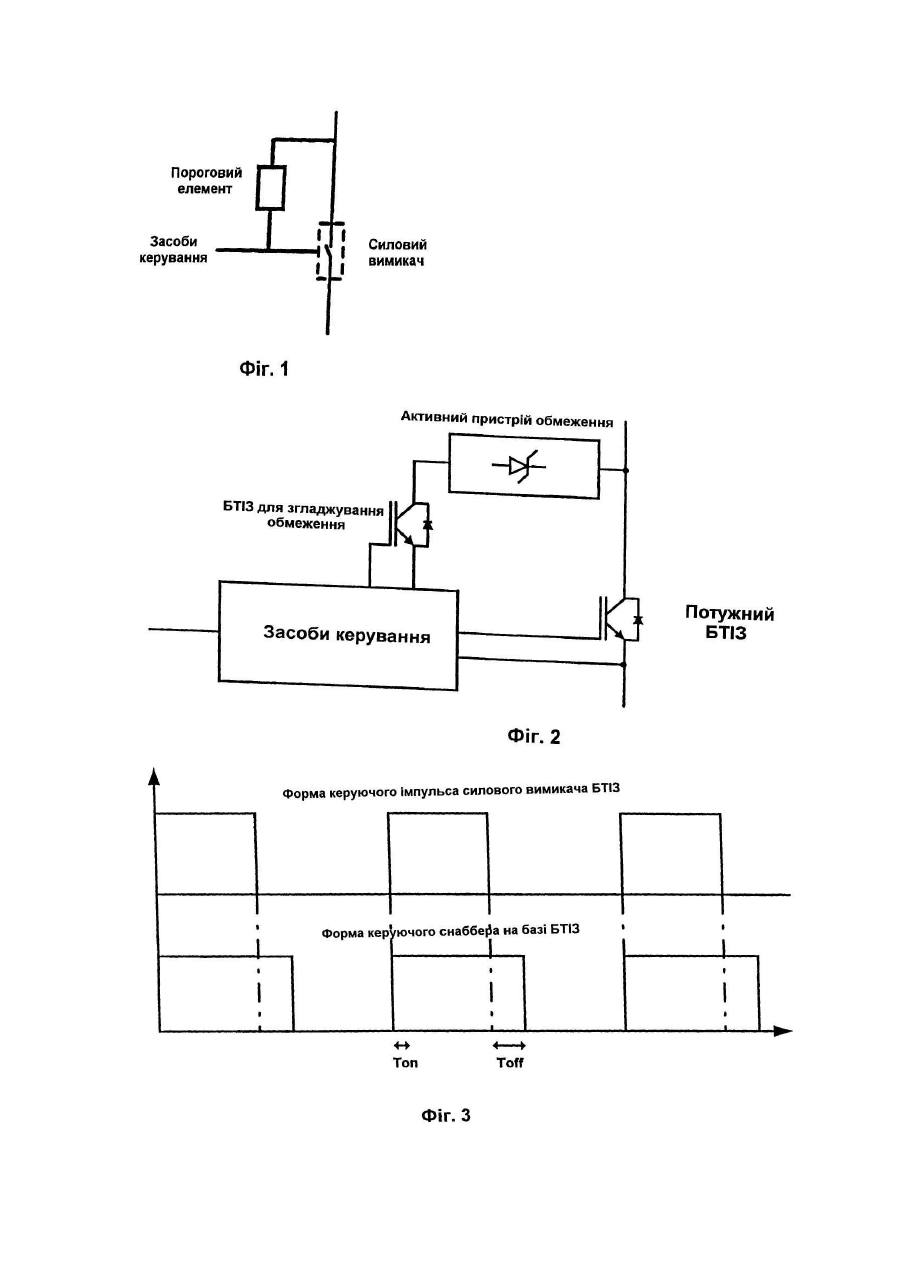

4. Спосіб за п. 3, який відрізняється тим, що передній фронт керуючого імпульсу снаббера синхронізують з переднім фронтом керуючого імпульсу силового вимикача, а задній фронт керуючого імпульсу снаббера затримують відносно заднього фронту керуючого імпульсу силового вимикача.
5. Спосіб за п. 4, який відрізняється тим, що вказана затримка складає від 50 до 500 мкс, переважно ближче до 200 мкс.
6. Силовий перетворювач, з'єднаний із пристроєм обмеження граничної напруги, який включає:
- щонайменше один силовий вимикач,
- засіб керування вказаним силовим вимикачем,
- снаббер, встановлений між пристроєм обмеження граничної напруги і засобами керування силовим вимикачем, у якому засоби керування виконані здатними керувати як силовим вимикачем, так і снаббером.

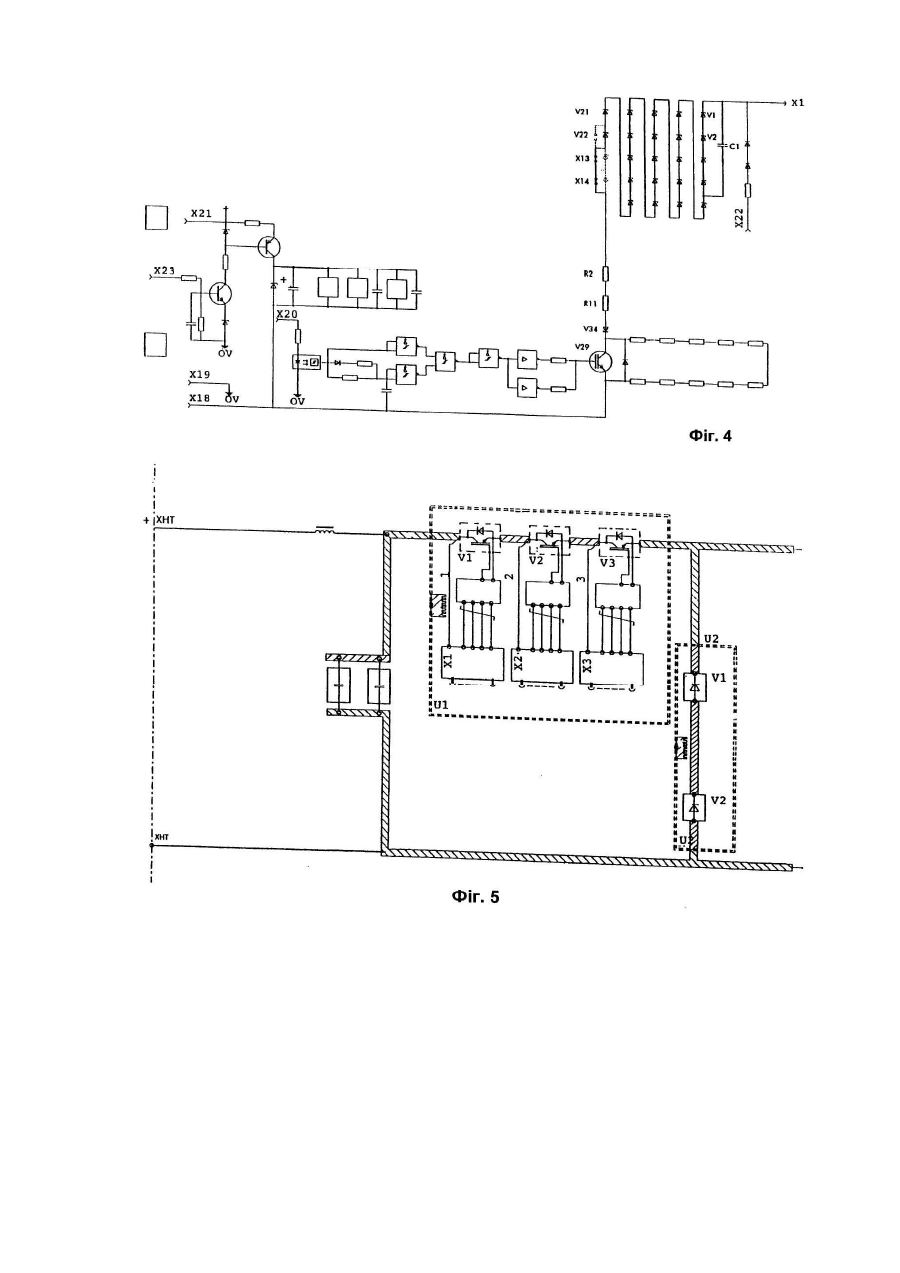

7. Силовий перетворювач за п. 6, який відрізняється тим, що він містить кілька силових вимикачів, з'єднаних послідовно між собою і також із пристроєм обмеження граничної напруги.
8. Силовий перетворювач за пп. 6 або 7, який відрізняється тим, що вказані силові вимикачі є високовольтними напівпровідниками, які працюють у лінійному режимі, такими як потужні біполярні транзистори з ізольованим затвором (БТІЗ).
9. Силовий перетворювач за п. 8, який відрізняється тим, що снаббер з'єднаний послідовно з пристроєм обмеження граничної напруги, і цей вузол розташований між колектором і затвором біполярного транзистора з ізольованим затвором.
10. Силовий перетворювач за кожним з пп. від 6 до 9, який відрізняється тим, що снаббер є напівпровідником, який працює в лінійному режимі, переважно біполярним транзистором з ізольованим затвором, або напівпровідником релейного типу.
Додаткова інформація
Назва патенту англійськоюMethod for protecting a power switch in a power converter and the power converter for implementing the method
Назва патенту російськоюСпособ защиты силового ключевого элемента в силовом электрическом преобразователе и силовой электрический преобразователь, в котором используется способ
МПК / Мітки
МПК: H03K 17/082
Мітки: перетворювача, спосіб, захисту, силового, силовий, вимикача, перетворювач
