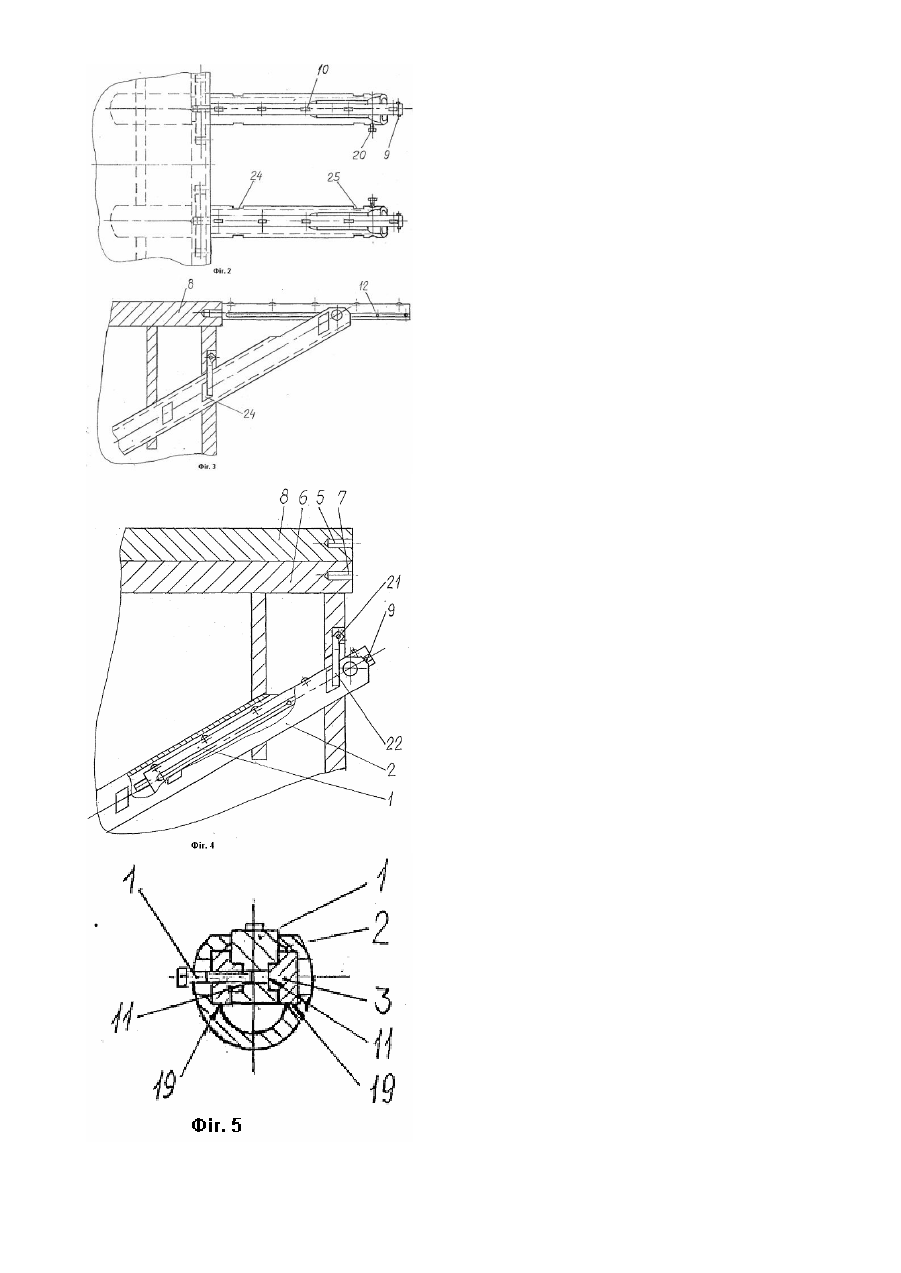

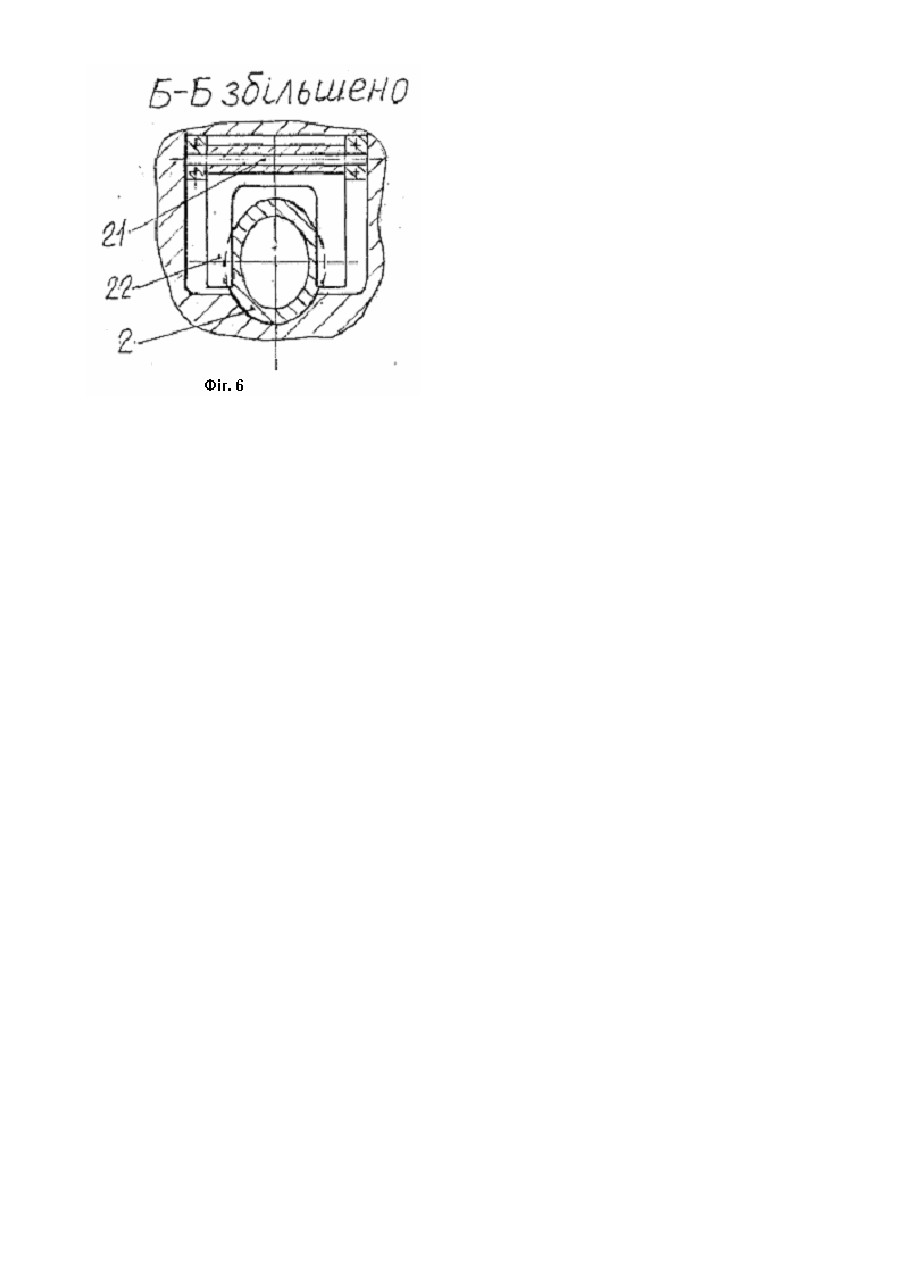

Рольганг для подачі штампів в робочу зону преса

Винахід відноситься до допоміжного обладнання ковальсько-пресових цехів машинобудівних заводів, зокрема, до пристроїв для установки і демонтажу штампів. Відомий пристрій до преса для установки і демонтажу кувальних штампів по ав.св. СРСР №795704, В21І 13/08, публ. 1981р., конструкція якого передбачає багатоланковий механізм, несуча ланка якого виконана у вигляді шарнірне змонтованого у вертикальній площині на стійці преса кронштейна і лопату з горизонтальною площиною під штампи. Недоліком вказаного пристрою є складність конструкції та неможливість оперативного монтажу-демонтажу. Найбільш близьким технічним рішенням, яке вибрано в якості прототипу, є пристрій для подачі штампів в робочу зону преса німецької фірми "Мюллер"(джерело інформації-рекламний проспект 7/92, LiWa /2.500, Printed Germany, Technische Anderungen vorbehalten, стр.15), конструкція якого передбачає установку-зняття штампів із горизонтальних площин двох шарнірно закріплених на станині вертикальних кронштейнів, що розвертаються в сторони в неробочому стані. Основні недоліки прототипу - це постійна наявність пристрою на пресі, що створює перешкоди та незручності під час роботи і збільшує габарити преса, а також необхідність перемонтажу пристрою на нижчий рівень при установці штампів на стіл станини без підштампової плити. Мета винаходу - вдосконалення конструкції пристрою для усунення вказаних недоліків прототипу, тобто, забезпечення його швидкого і нетрудомісткого демонтажу в неробочу зону преса після установки штампу і аналогічно перемонтажу в зворотному порядку з прив'язкою як до підштампової плити, так і на нижчий рівень до стола станини при установці на неї штампів. Поставлена мета досягається шляхом виконання рольганга у вигляді дво х напрямних із шипом для установки в підштамповій плиті, роликами зверху, двосторонніми поздовжними боковими шпоночними пазами і фіксатором в протилежній від шипа частині, з'єднаних круглими шпонками із кронштейнами, опущеними нижньою частиною похило в неробочу порожнину преса, виконаними із симетричними вертикальними пазами під закріплену на станині поворотну скобу, яка служить кронштейну упором у робочому стані і фіксатором його крайнього нижнього положення в неробочому демонтованому стані, в якому кронштейни разом із зафіксованими всередині в крайньому нижньому положенні напрямними повністю опускаються в неробочу зону преса. Таке оригінальне технічне рішення дозволяє забезпечити бажаний кінцевий результат - простота конструкції, можливість оперативного монтажу-демонтажу, зручність в роботі, зменшення габаритів преса. Суть запропонованого технічного рішення пояснюється кресленнями. На фіг.1 зображено рольганг в робочому положенні при встановленні штампів на підштампову плиту, вид збоку; на фіг.2 - рольганг в робочому положенні, вид зверху; на фі г.3 - рольганг в робочому положенні при встановленні штампів на стіл преса, вид збоку; на фіг.4 - рольганг в демонтованому стані; на фіг.5 - розріз з'єднання напрямна-кронштейн; на фіг.6 - фіксація кронштейна в станині преса. Рольганг складається із двох основних елементів - горизонтальних напрямних 1 і трубчатих кронштейнів 2, з'єднаних між собою круглими шпонками 3. Напрямні 1 забезпечені з однієї сторони шипом 4 для установки в посадочних отворах 5 плити підштампової 6 чи посадочних отворах 7 станини 8 і з другої сторони - фіксатором 9, роликами 10 зверху і двосторонніми поздовжніми боковими шпоночними пазами 11 з технологічними отворами: правим 12 під монтаж рольганга до підштампової плити і лівим 13 під монтаж рольганга до стола станини. Кронштейни 2 нижньою частиною опущені в неробочу порожнину 14 під столом преса через виконані під кутом отвори 15, 16 в станині 17, мають із внутрішньої сторони 18 співвісні отворам 12, 13 посадочні заглиблення 19 під шпонки 3, через одну з яких напрямна 1 фіксується в технологічних о творах 12,13 гвинтом 20, і виконані під закріплену віссю 21 на станині скобу 22 вертикальні симетричні двосторонні пази 23 під монтаж рольганга до підштампової плити, пази 24 під монтаж до станини і пази 25 під демонтаж. Застосовується рольганг наступним чином. Складання. Напрямна 1 встановлюється в кронштейн 2 із попередньо встановленими в посадочних заглибленнях 19 шпонками 3. При піднятій вверх скобі 22 кронштейн 2 опускається в отвори 15,16 і фіксується опусканням скоби в пази 23 при компоновці рольганг-плита підштампова, напрямна 1 шипом 4 встановлюється в отвір 5 і через одну із шпонок фіксується гвинтом 20 в технологічному отворі 12. При компоновці рольганг-стіл станини операція виконується в тому ж порядку через пази 24 і отвори 7, 13. Подача штампа. Штамп встановлюється на напрямних 1 і по роликах 10 вручну, без особливих зусиль переміщується в робочу зону преса. Демонтаж. Відпускається гвинт 20, напрямна 1 подається в крайнє праве положення, повертається на шпонках 3 свіввісно кронштейну 2, подається в його порожнину вниз до упору фіксатором 9 з торцем кронштейна. Кронштейн піднімається вверх, скоба 22 повертається відносно осі 21 і виходить із пазів. Притримуючи скобу в такому положенні, кронштейни разом із напрямними опускаються в неробочу порожнину 14 преса через отвори 15, 16 і фіксуються в крайньому нижньому положенні установкою скоби в пази 25. Монтаж із неробочого положення в робоче проводиться в зворотному порядку.
