Фуранова композиція для хімічно стійких будівельних конструкцій

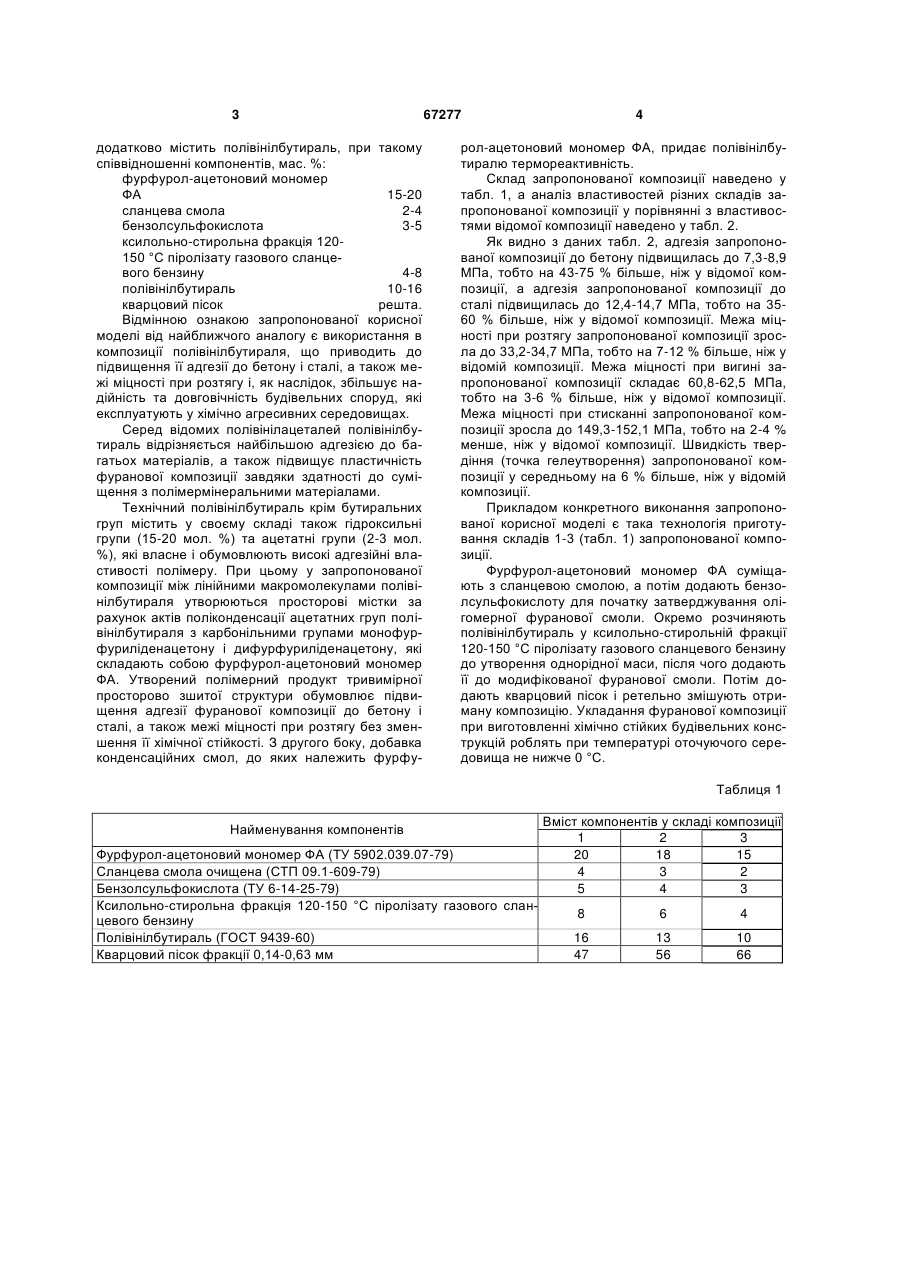

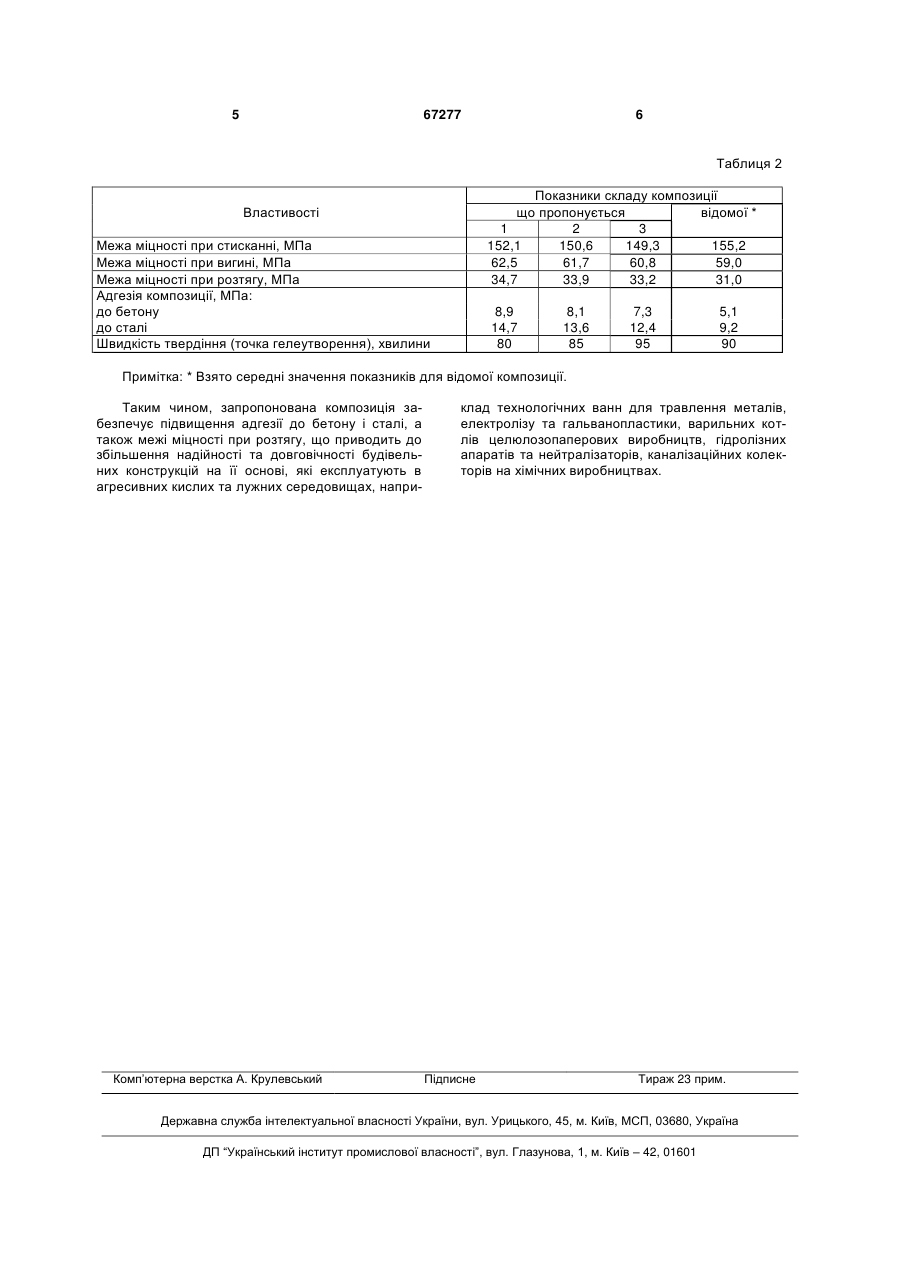

Фуранова композиція для хімічно стійких будівельних конструкцій, що включає фурфуролацетоновий мономер ФА, сланцеву смолу, бензо 3 додатково містить полівінілбутираль, при такому співвідношенні компонентів, мас. %: фурфурол-ацетоновий мономер ФА 15-20 сланцева смола 2-4 бензолсульфокислота 3-5 ксилольно-стирольна фракція 120150 °С піролізату газового сланцевого бензину 4-8 полівінілбутираль 10-16 кварцовий пісок решта. Відмінною ознакою запропонованої корисної моделі від найближчого аналогу є використання в композиції полівінілбутираля, що приводить до підвищення її адгезії до бетону і сталі, а також межі міцності при розтягу і, як наслідок, збільшує надійність та довговічність будівельних споруд, які експлуатують у хімічно агресивних середовищах. Серед відомих полівінілацеталей полівінілбутираль відрізняється найбільшою адгезією до багатьох матеріалів, а також підвищує пластичність фуранової композиції завдяки здатності до суміщення з полімермінеральними матеріалами. Технічний полівінілбутираль крім бутиральних груп містить у своєму складі також гідроксильні групи (15-20 мол. %) та ацетатні групи (2-3 мол. %), які власне і обумовлюють високі адгезійні властивості полімеру. При цьому у запропонованої композиції між лінійними макромолекулами полівінілбутираля утворюються просторові містки за рахунок актів поліконденсації ацетатних груп полівінілбутираля з карбонільними групами монофурфуриліденацетону і дифурфуриліденацетону, які складають собою фурфурол-ацетоновий мономер ФА. Утворений полімерний продукт тривимірної просторово зшитої структури обумовлює підвищення адгезії фуранової композиції до бетону і сталі, а також межі міцності при розтягу без зменшення її хімічної стійкості. З другого боку, добавка конденсаційних смол, до яких належить фурфу 67277 4 рол-ацетоновий мономер ФА, придає полівінілбутиралю термореактивність. Склад запропонованої композиції наведено у табл. 1, а аналіз властивостей різних складів запропонованої композиції у порівнянні з властивостями відомої композиції наведено у табл. 2. Як видно з даних табл. 2, адгезія запропонованої композиції до бетону підвищилась до 7,3-8,9 МПа, тобто на 43-75 % більше, ніж у відомої композиції, а адгезія запропонованої композиції до сталі підвищилась до 12,4-14,7 МПа, тобто на 3560 % більше, ніж у відомої композиції. Межа міцності при розтягу запропонованої композиції зросла до 33,2-34,7 МПа, тобто на 7-12 % більше, ніж у відомій композиції. Межа міцності при вигині запропонованої композиції складає 60,8-62,5 МПа, тобто на 3-6 % більше, ніж у відомої композиції. Межа міцності при стисканні запропонованої композиції зросла до 149,3-152,1 МПа, тобто на 2-4 % менше, ніж у відомої композиції. Швидкість твердіння (точка гелеутворення) запропонованої композиції у середньому на 6 % більше, ніж у відомій композиції. Прикладом конкретного виконання запропонованої корисної моделі є така технологія приготування складів 1-3 (табл. 1) запропонованої композиції. Фурфурол-ацетоновий мономер ФА суміщають з сланцевою смолою, а потім додають бензолсульфокислоту для початку затверджування олігомерної фуранової смоли. Окремо розчиняють полівінілбутираль у ксилольно-стирольній фракції 120-150 °С піролізату газового сланцевого бензину до утворення однорідної маси, після чого додають її до модифікованої фуранової смоли. Потім додають кварцовий пісок і ретельно змішують отриману композицію. Укладання фуранової композиції при виготовленні хімічно стійких будівельних конструкцій роблять при температурі оточуючого середовища не нижче 0 °С. Таблиця 1 Найменування компонентів Фурфурол-ацетоновий мономер ФА (ТУ 5902.039.07-79) Сланцева смола очищена (СТП 09.1-609-79) Бензолсульфокислота (ТУ 6-14-25-79) Ксилольно-стирольна фракція 120-150 °С піролізату газового сланцевого бензину Полівінілбутираль (ГОСТ 9439-60) Кварцовий пісок фракції 0,14-0,63 мм Вміст компонентів у складі композиції 1 2 3 20 18 15 4 3 2 5 4 3 8 6 4 16 47 13 56 10 66 5 67277 6 Таблиця 2 Показники складу композиції що пропонується відомої * 1 2 3 152,1 150,6 149,3 155,2 62,5 61,7 60,8 59,0 34,7 33,9 33,2 31,0 Властивості Межа міцності при стисканні, МПа Межа міцності при вигині, МПа Межа міцності при розтягу, МПа Адгезія композиції, МПа: до бетону до сталі Швидкість твердіння (точка гелеутворення), хвилини 8,9 14,7 80 8,1 13,6 85 7,3 12,4 95 5,1 9,2 90 Примітка: * Взято середні значення показників для відомої композиції. Таким чином, запропонована композиція забезпечує підвищення адгезії до бетону і сталі, а також межі міцності при розтягу, що приводить до збільшення надійності та довговічності будівельних конструкцій на її основі, які експлуатують в агресивних кислих та лужних середовищах, напри Комп’ютерна верстка А. Крулевський клад технологічних ванн для травлення металів, електролізу та гальванопластики, варильних котлів целюлозопаперових виробництв, гідролізних апаратів та нейтралізаторів, каналізаційних колекторів на хімічних виробництвах. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
